Kodėl naujos kartos belaidžiams garso įrenginiams būtina lanksti ausinių antena

Belaidėms ausinėms ir ausinėms mažėjant, išmanesnėms ir turint daugiau funkcijų, antenos dizainas atlieka vis svarbesnį vaidmenį palaikant patikimą belaidį ryšį.QianmuvystoLanksti ausinių antenaTWS ausinėms, belaidėms ausinėms, kaulinio laidumo įrenginiams ir kitiems kompaktiškiems „Bluetooth“ garso produktams, teikiantiems lanksčius, itin plonus ir pritaikomus RF sprendimus, skirtus ribotai erdvei.

Patikima antena yra būtina norint užtikrinti stabilų „Bluetooth“ ryšį, ypač kai belaidės ausinės turi veikti itin kompaktiškose ir netaisyklingose ​​vidinėse erdvėse. ALanksti ausinių antenaNaudojamas lankstus PI arba LCP substratas su tiksliu laidžios spinduliuotės modeliu, leidžiančiu antenai prisitaikyti prie išlenktų paviršių, išlaikant patikimą RF veikimą.

Turinys

• Kodėl antenos dizainas yra toks svarbus šiuolaikinėse ausinėse?
• Kas yra lanksti ausinių antena?
• Kaip veikia lanksti ausinių antena?
• Kokie yra pagrindiniai lanksčios ausinių antenos pranašumai?
• Kur galima naudoti lanksčias ausinių antenas?
• Į kokias technines specifikacijas turėtų atsižvelgti pirkėjai?
• Kaip tai palyginti su tradicinėmis antenomis?
• Kaip gamintojai turėtų pasirinkti tinkamą anteną?
• Kodėl gamyba ir radijo dažnių bandymai yra svarbūs?
• Dažnai užduodami klausimai
• Išvada

Kodėl antenos dizainas yra toks svarbus šiuolaikinėse ausinėse?

Belaidės ausinės remiasi radijo dažnio ryšiu, kad galėtų keistis garso ir valdymo duomenimis su išmaniaisiais telefonais, planšetiniais kompiuteriais, kompiuteriais ir kitais įrenginiais, kuriuose veikia Bluetooth. Nors antena užima tik nedaug fizinės erdvės, jos dizainas gali turėti didelės įtakos belaidžio ryšio veikimui.

Šiuolaikinių TWS ausinių vidinė aplinka yra ypač sudėtinga. Baterijos, garsiakalbiai, mikrofonai, įkrovimo komponentai, procesoriai, ekranavimo konstrukcijos ir mechaniniai komponentai konkuruoja dėl ribotos vietos. Tuo pačiu metu antena veikia arti žmogaus kūno, o tai gali turėti įtakos RF sklidimui ir signalo charakteristikoms.

Tradiciniams antenų sprendimams gali prireikti tam skirtos PCB vietos arba gana didelės montavimo vietos. Lanksti antena suteikia inžinieriams didesnę laisvę nustatyti spinduliavimo elementą išilgai išlenktų vidinių paviršių, baterijų skyrių, stiebų ar kitų galimų sričių.

Todėl gamintojams, kuriantiems kompaktiškus „Bluetooth“ gaminius, antenos pasirinkimas turėtų būti svarstomas ankstyvosiose mechaninėse ir radijo dažnių projektavimo stadijose, o ne laikytina galutiniu surinkimo komponentu.

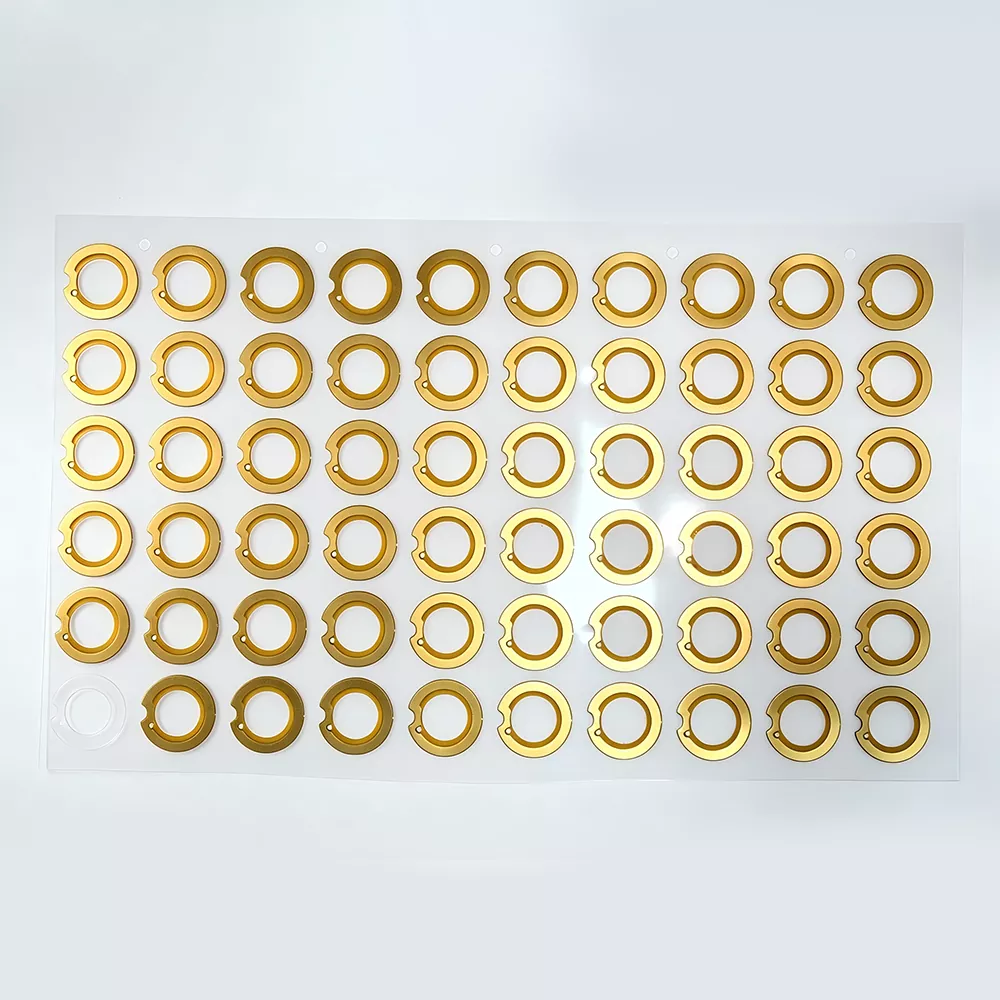

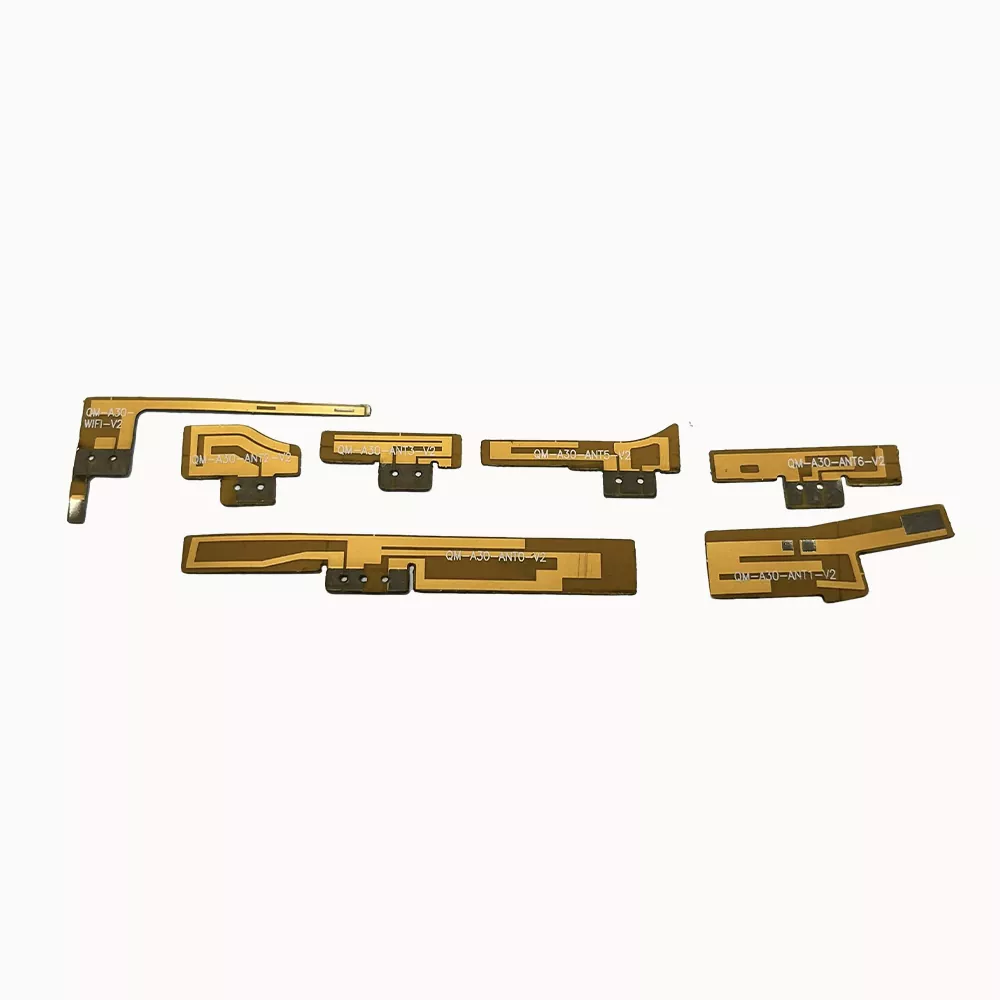

Kas yra lanksti ausinių antena?

A Lanksti ausinių antenayra miniatiūrinė RF antena, skirta kompaktiškiems belaidžiams garso įrenginiams. Paprastai naudojamas lankstus PI arba LCP substratas su laidžios spinduliuotės modeliu, suformuotu precizinio gamybos ir ėsdinimo procesais.

Skirtingai nuo standžių PCB antenų, lanksti konstrukcija gali sulenkti ir prisitaikyti prie išlenktų ar netaisyklingų paviršių. Dėl to jis ypač tinka gaminiams, kuriuose turima antenos ertmė yra siaura, išlenkta arba sunkiai pritaikoma naudojant įprastinius standžius komponentus.

Lanksčios ausinių antenos dažniausiai skirtos 2,4 GHz Bluetooth ISM juostai ir gali palaikyti šiuolaikines Bluetooth programas. Atsižvelgdami į projektą, gamintojai gali pritaikyti antenos matmenis, pagrindą, laido ilgį, gnybtų konfigūraciją ir montavimo būdą, kad atitiktų gaminio architektūrą.

Dėl šio dizaino lankstumo FPC pagrįstos antenos ypač patrauklios TWS ausinėms, belaidėms ausinėms, kaulinio laidumo ausinėms, kaklo juostos įrenginiams ir kitiems kompaktiškiems belaidžiams gaminiams.

Kaip veikia lanksti ausinių antena?

Lanksčių ausinių antenos veikimo principas pagrįstas elektrinių RD signalų pavertimu elektromagnetinėmis bangomis ir elektromagnetinės energijos priėmimu iš supančios aplinkos.

1. „Bluetooth“ mikroschemų rinkinys generuoja aukšto dažnio elektrinį signalą.
2. RF signalas perduodamas perdavimo keliu link antenos.
3. Laidžios spinduliuotės modelis paverčia elektrinį signalą elektromagnetine energija.
4. Antena skleidžia signalą į supančią aplinką.
5. Priėmimo metu antena fiksuoja suporuoto Bluetooth įrenginio perduodamus elektromagnetinius signalus.
6. Gauta RD energija paverčiama elektriniu signalu ir perduodama į Bluetooth ryšio modulį.

Kadangi ausinės ir ausinės yra dėvimos arti žmogaus kūno, antenos suderinimas, įžeminimas ir padėtis yra ypač svarbūs. Žmogaus kūnas, baterija, metaliniai komponentai ir korpuso medžiagos gali turėti įtakos antenos varžai ir spinduliavimo charakteristikoms.

Todėl būtinas tinkamas RF derinimas. Gerai suprojektuota antena turėtų būti vertinama tikrojo gaminio korpuso viduje, o ne bandoma tik kaip atskiras komponentas. Tai padeda inžinieriams nustatyti detuningo efektus ir optimizuoti galutinį belaidžio ryšio veikimą.

Kokie yra pagrindiniai lanksčios ausinių antenos pranašumai?

Itin plona konstrukcija

Erdvė yra vienas didžiausių iššūkių kuriant TWS ausines. Lanksti FPC antenos konstrukcija leidžia gamintojams integruoti RF komponentą į siauras erdves neužimant pernelyg didelio mechaninio tūrio.

Priklausomai nuo konfigūracijos, lanksčios antenos storis gali būti maždaug 0,12–0,30 mm, o įprastas variantas yra 0,15 mm, 0,20 mm ir 0,25 mm. Tai padeda gaminių dizaineriams optimizuoti vertingą vidinę erdvę.

Puikus lankstumas

Lankstus substratas leidžia antenai sekti išlenktus ir netaisyklingus vidinius paviršius. Tai ypač naudinga, kai įprastinė standi antena netelpa į turimą struktūrą.

Dar vienas svarbus aspektas yra gaminiams, kurie yra nuolat lenkiami arba mechaniniai judesiai. Tinkamas pagrindo pasirinkimas ir klijų konstrukcija gali pagerinti mechaninį patikimumą ilgalaikio naudojimo metu.

Stabilus Bluetooth RF našumas

Antenos veikimas priklauso ne tik nuo paties spinduliavimo elemento. Tiekimo taško konstrukcija, įžeminimas, varžos suderinimas, montavimo padėtis ir šalia esantys komponentai gali turėti įtakos RF charakteristikoms.

Dėl šios priežasties profesionalus antenos tiekėjas turėtų galėti teikti RF projektavimo palaikymą ir derinimo rekomendacijas, o ne tiesiog tiekti standartinę anteną.

Lengvas surinkimas

Lanksčios antenos gali būti tiekiamos su karščiui atspariu lipniu pagrindu, leidžiančiu jas pritvirtinti tiesiai prie numatyto vidinio paviršiaus. Tai gali sumažinti papildomų mechaninių tvirtinimo konstrukcijų poreikį ir supaprastinti surinkimą.

Aukštos pritaikymo galimybės

Skirtingiems ausinių korpusams reikia skirtingos geometrijos antenos. Pritaikytas sprendimas gali pritaikyti šiuos variantus:

• Antenos kontūras ir matmenys
• Veikimo dažnis
• Švino ilgis
• Jungties ir gnybto tipas
• PI arba LCP substratas
• Montavimo vieta
• Lenkimo spindulys
• Gaminio korpuso struktūra

Kur galima naudoti lanksčias ausinių antenas?

Nors ši technologija yra stipriai susijusi su TWS ausinėmis, lanksčios antenos gali palaikyti daug platesnį kompaktiškų belaidžių garso produktų asortimentą.

Į kokias technines specifikacijas turėtų atsižvelgti pirkėjai?

Pirkdami lanksčią anteną iš Kinijos gamintojo ar tiekėjo, pirkėjai turėtų įvertinti elektrines ir mechanines specifikacijas. Antenai, kuri tinka laisvoje vietoje, vis tiek gali prireikti RF derinimo po to, kai ji sumontuota galutiniame gaminyje.

Šios vertės turėtų būti laikomos etaloninėmis specifikacijomis. Galutinis veikimas priklauso nuo antenos konstrukcijos, PCB išdėstymo, įžeminimo struktūros, korpuso medžiagos, montavimo padėties ir bendros RF architektūros.

Kaip tai palyginti su tradicinėmis antenomis?

Gamintojai paprastai turi apsvarstyti keletą antenų technologijų, įskaitant spyruoklines antenas, standžiąsias PCB antenas ir lanksčias FPC antenas. Tinkamiausias variantas priklauso nuo gaminio architektūros, laisvos vietos, tikslinės sąnaudos, RF reikalavimų ir numatomos gamybos apimties.

Ausinių su netaisyklingomis korpuso struktūromis arba itin ribota vidine erdve lanksti FPC konstrukcija gali suteikti didelį mechaninio integravimo pranašumą. Tai leidžia antenų dizaineriams apeiti esamus komponentus, o ne reikalauti, kad visa gaminio struktūra tilptų standžioje antenoje.

Kaip gamintojai turėtų pasirinkti tinkamą anteną?

Ausinių antenos pasirinkimas turėtų prasidėti nuo gatavo produkto, o ne nuo bendro antenų katalogo. Šie veiksniai gali padėti gamintojams priimti patikimesnį sprendimą.

1. Išmatuokite laisvą erdvę.Pateikite tikslią informaciją apie antenos ertmės ilgį, plotį, aukštį, kreives ir aplinkinius komponentus.
2. Apibrėžkite RF reikalavimus.Patvirtinkite Bluetooth dažnių diapazoną, numatomą ryšio atstumą, varžos reikalavimus ir antenos vietą.
3. Apsvarstykite būsto medžiagas.Plastikas, metalas, baterijos, ekranavimo komponentai ir kitos laidžios konstrukcijos gali turėti įtakos RD veikimui.
4. Įvertinkite mechaninius reikalavimus.Produktams, veikiamiems vibracijos, judėjimo ar pasikartojančio lenkimo, reikia atitinkamo lankstumo ir tvirtinimo savybių.
5. Prašyti prototipų pavyzdžių.Antenos tikrinimas tikrojo korpuso viduje suteikia reikšmingesnių rezultatų nei vertinant anteną atskirai.
6. Peržiūrėkite gamybos galimybes.Masinės gamybos projektuose įvertinkite kokybės nuoseklumą, RF testavimą, pritaikymą, dokumentaciją ir pristatymo galimybes.

Tikslių 2D arba 3D gaminių brėžinių pateikimas kūrimo etape leidžia antenos gamintojui efektyviau optimizuoti dizainą. Prototipo patvirtinimas gali padėti sumažinti RF problemų aptikimo riziką po įrankių ir masinės gamybos pradžios.

Kodėl gamyba ir radijo dažnių bandymai yra svarbūs?

Antenos veikimas labai priklauso nuo gamybos nuoseklumo. Nedideli matmenų, laidžių modelių, jungties padėties, klijų padėties ar pagrindo charakteristikų skirtumai gali turėti įtakos galutiniam RF rezultatui.

Todėl patyręs antenos gamintojas turėtų pateikti daugiau nei fizinį komponentą. RF inžinerija, pavyzdžių kūrimas, varžos suderinimas, derinimas, gamybos patikrinimas ir techninė dokumentacija gali prisidėti prie labiau nuspėjamo produkto kūrimo proceso.

Profesionalus RF bandymas gali apimti veikimo patikrinimą kameroje be aido, aplinkos bandymus, temperatūros ciklą, mechaninio lenkimo bandymus ir kitas kokybės kontrolės procedūras pagal taikymo reikalavimus.

Tarptautiniams pirkimams taip pat svarbi dokumentacija ir kokybės užtikrinimas. Priklausomai nuo projekto, pirkėjams gali prireikti medžiagų atitikties dokumentų, patikrinimo ataskaitų, pakuotės informacijos, komercinių dokumentų ir kitos su eksportu susijusios paramos.

Dažnai užduodami klausimai

1 klausimas: kas yra lanksti ausinių antena?

Lanksti ausinių antena yra plona, ​​lankstoma RF antena, skirta kompaktiškiems belaidžio garso gaminiams, tokiems kaip TWS ausinės, Bluetooth ausinės, kaulinio laidumo ausinės ir belaidės ausinės. Jo lankstus substratas leidžia prisitaikyti prie išlenktų vidinių paviršių.

2 klausimas: ar lanksčios ausinių antena gali palaikyti Bluetooth 5.3?

Taip. Tinkamai suprojektuota 2,4 GHz antena gali būti naudojama su „Bluetooth 5.3“ programomis, kai tinkamai įgyvendintas RF išdėstymas, varžos atitikimas, įžeminimas ir montavimo sąlygos.

3 klausimas: ar antenos matmenis galima pritaikyti?

Taip. Lanksčios antenos gali būti pritaikytos pagal gaminio vidinę erdvę ir mechaninę struktūrą. Tokie parametrai kaip ilgis, plotis, forma, storis, laido ilgis, jungties konfigūracija ir montavimo būdas gali būti koreguojami pagal projekto reikalavimus.

4 klausimas: kokios substrato medžiagos dažniausiai yra prieinamos?

PI ir LCP yra dažniausiai naudojamos lanksčios antenos substrato medžiagos. Tinkama medžiaga priklauso nuo reikalingų RF charakteristikų, mechaninio lankstumo, temperatūros sąlygų, patikimumo reikalavimų ir tikslinių gamybos sąnaudų.

5 klausimas: ar lanksti antena gali naudoti lipnią pagrindą?

Taip. Lipnus pagrindas gali supaprastinti montavimą, nes anteną galima pritvirtinti tiesiai prie numatyto vidinio paviršiaus. Klijų tipas turi būti parenkamas atsižvelgiant į darbo temperatūrą, korpuso medžiagą, surinkimo procesą ir numatomas eksploatavimo sąlygas.

6 klausimas: kokią informaciją pirkėjai turėtų pateikti prašydami pritaikytos antenos?

Idealiu atveju pirkėjai turėtų pateikti gaminio brėžinius, laisvą antenos vietą, informaciją apie PCB išdėstymą, tikslinių dažnių juostą, jungties reikalavimus, korpuso medžiagą, montavimo vietą, mechaninius reikalavimus ir numatomą taikymo aplinką. Ši informacija padeda gamintojui sukurti tinkamesnį antenos sprendimą.

7 klausimas: kodėl antenos veikimas turėtų būti išbandytas galutiniame gaminyje?

Antena neveikia savarankiškai. Baterijos, PCB, metaliniai komponentai, plastikinis korpusas, įžeminimo konstrukcijos ir žmogaus kūnas gali turėti įtakos radijo dažnių veikimui. Todėl antenos bandymas galutiniame korpuse suteikia tikroviškesnį ryšio stabilumo ir bendro belaidžio ryšio našumo įvertinimą.

Išvada

Didėjanti mažesnių ir pažangesnių belaidžio garso produktų paklausa kelia vis sudėtingesnių antenų integravimo problemų. ALanksti ausinių antenasiūlo veiksmingą sprendimą, derindamas kompaktiškus matmenis, mechaninį lankstumą, tinkinamą geometriją ir patikimą Bluetooth RF veikimą. TWS ausinėms, kaulinio laidumo ausinėms, kaklo įtaisams ir kitiems kompaktiškiems belaidžiams gaminiams lanksčios antenos technologija gali suteikti daugiau dizaino laisvės ir padėti gamintojams įveikti perpildytas vidines struktūras.

Įmonėms, perkančioms pritaikytą antenos sprendimą, bendradarbiaujant su patyrusiu gamintoju, prototipo kūrimas, RF derinimas, testavimas ir masinė gamyba gali būti supaprastinta. Jei kuriate naujas belaides ausines, TWS ausines arba Bluetooth garso gaminį ir jums reikia antenos, atitinkančios jūsų specifinius mechaninius ir RF reikalavimus,susisiekite su mumisaptarti jūsų brėžinius, technines specifikacijas, pritaikymo reikalavimus, pavyzdžius ir gamybos planus su Qianmu antenos inžinierių komanda.
