Kaip tinkama NB-IoT antena gali pagerinti pramoninių daiktų interneto įrenginių ryšį ir patikimumą

Qianmu, profesionalus antenų gamintojas, besispecializuojantis belaidžio ryšio sprendimuose, teikiaNB-IoT antenasukurtas palaikyti patikimą pramoninių daiktų interneto įrenginių, išmaniųjų matavimo sistemų ir lauko valdymo spintų ryšį. Dėl visos juostos aprėpties nuo 700 MHz iki 960 MHz, IP67 įvertinimo vandeniui atsparaus dizaino ir lanksčių tvirtinimo bei jungties galimybių ši antena padeda įrangos kūrėjams spręsti praktinius belaidžio ryšio iššūkius sudėtingose ​​​​aplinkose.

NB-IoT antena yra esminis RF komponentas siaurajuosčio daiktų interneto įrenginiams, kurie korinio ryšio tinklais perduoda nedidelius duomenų kiekius. Tinkamos antenos pasirinkimas apima ne tik dažnių juostos suderinimą. Inžinieriai taip pat turi atsižvelgti į montavimo vietą, gaubto medžiagas, varžą, antenos stiprinimą, hidroizoliaciją, kabelio praradimą ir jungties suderinamumą. Šiame vadove paaiškinama, kaip veikia NB-IoT antena, kur ji naudojama, kokios specifikacijos yra svarbios ir kaip pasirinkti sprendimą ilgalaikiam pramoniniam diegimui.

Turinys

1. Kas yra NB-IoT antena?
2. Kaip veikia NB-IoT antena?
3. Kurios savybės yra svarbiausios?
4. Kur naudojamos NB-IoT antenos?
5. Kokios yra pagrindinės techninės specifikacijos?
6. Kaip išsirinkti tinkamą anteną?
7. Kaip diegimas gali pagerinti našumą?
8. Dažnai užduodami klausimai
9. Išvada

1. Kas yra NB-IoT antena?

NB-IoT antena yra radijo dažnio komponentas, leidžiantis įrenginiui siųsti ir priimti belaidžius signalus per siaurajuostį daiktų interneto korinį tinklą. NB-IoT sukurtas prijungtiems įrenginiams, kuriems dažnai reikia mažai energijos suvartojimo, didelės aprėpties ir patikimo ryšio mažiems duomenims perduoti.

Tipiški įrenginiai yra išmanieji vandens skaitikliai, dujų skaitikliai, elektros stebėjimo terminalai, aplinkos jutikliai, pramoniniai valdikliai ir nuotolinio stebėjimo įranga. Šios programos gali veikti ilgą laiką be dažnos priežiūros, todėl antenos pasirinkimas yra svarbi bendro gaminio dizaino dalis.

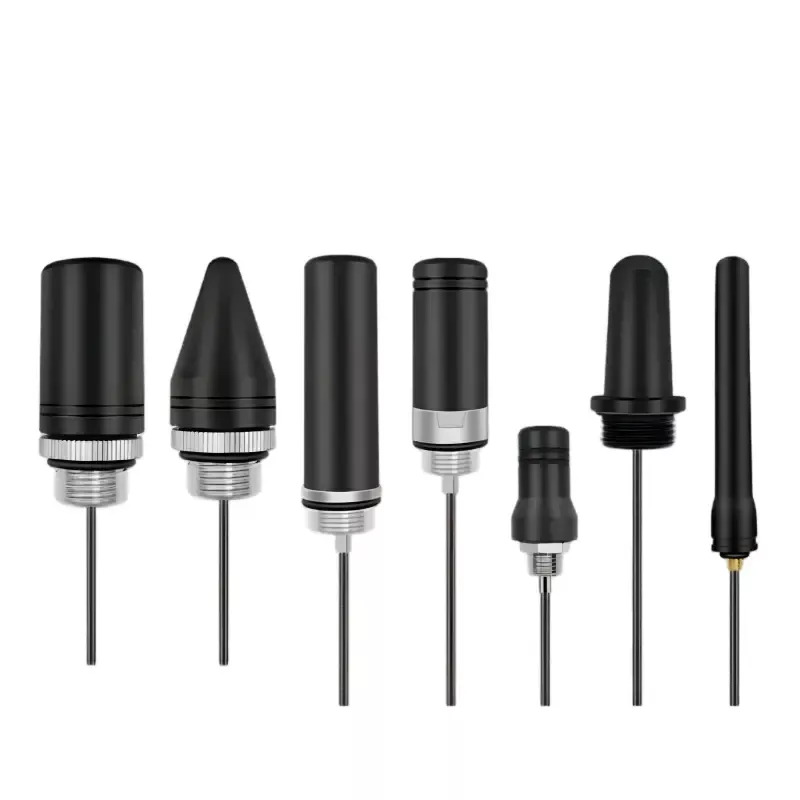

NB-IoT antenos yra kelių formų:

• Integruotos antenos:Integruota į įrenginio korpusą arba grandinės mazgą, kur svarbi erdvė ir išvaizda.
• Patch antenos:Kompaktiškos struktūros, tinkamos tam tikroms įterptoms belaidėms programoms.
• Transporto priemonėse montuojamos antenos:Išoriniai sprendimai, sukurti konkrečiai mobiliajai įrangai ir montavimo sąlygoms.
• Sraigtinės išorinės antenos:Antenos montuojamos per gaubto skydą, dažnai pageidaujamos metalinėms spintelėms ir lauko pramoninei įrangai.

Įrangoje, sumontuotoje metaliniuose gaubtuose, išorinė antena gali užtikrinti praktiškesnį RF kelią nei antena, esanti tik korpuse. „Qianmu“ NB-IoT antenos sprendimas sukurtas aplink lauko spintelių įrenginius ir palaiko skirtingus tvirtinimo sriegius, kabelių ilgius ir jungčių konfigūracijas.

2. Kaip veikia NB-IoT antena?

NB-IoT antena paverčia elektrinius signalus iš belaidžio ryšio modulio į elektromagnetines bangas ir priima įeinančius radijo signalus iš korinio tinklo. Jo veikimas priklauso nuo antenos elektros konstrukcijos, veikimo dažnio, aplinkinių medžiagų ir montavimo būdo.

Trys inžineriniai aspektai yra ypač svarbūs.

Dažnio atitikimas

Antena turi būti skirta dažnių juostoms, naudojamoms tikslinio NB-IoT tinklo. Antena, kuri yra prastai suderinta su veikimo juosta, gali atspindėti daugiau RD energijos link siųstuvo, o ne efektyviai ją spinduliuoti. Todėl prieš diegiant reikia patikrinti dažnio aprėptį ir varžos atitiktį.

Varža ir RF efektyvumas

50 omų varža plačiai naudojama RF sistemose. Antenos, bendraašio kabelio ir ryšio modulio suderinimas padeda sumažinti atspindžius ir išlaikyti efektyvų signalo perdavimą. Įtampos pastoviosios bangos santykis (VSWR) yra vienas naudingas varžos atitikimo rodiklis, nors jis atskirai nenustato bendro antenos efektyvumo ar realaus ryšio diapazono.

Aptvaras ir poveikis aplinkai

Metalinės spintelės gali trukdyti arba pakeisti radijo dažnio spinduliuotę, o šalia esantys kabeliai, maitinimo šaltiniai ir elektroniniai komponentai gali turėti įtakos antenos veikimui. Antenos montavimas ne spintelėje gali padėti sumažinti su korpusu susijusį ekranavimą, jei antena sumontuota ir įžeminta pagal jos konstrukcijos reikalavimus.

3. Kurios pramoninės NB-IoT antenos savybės yra svarbiausios?

Pramoninė IoT įranga dažnai veikia lauke arba vietose, kur prieiga prie priežiūros yra ribota. Todėl tinkama antena turėtų suderinti elektrinį suderinamumą su mechaniniu patvarumu ir montavimo lankstumu.

Plati dažnių aprėptis

Platus palaikomas dažnių diapazonas gali supaprastinti produkto diegimą suderinamuose NB-IoT tinkluose. „Qianmu“ išorinė antena apima 700–960 MHz, tačiau pirkėjai vis tiek turėtų patvirtinti tikrąsias dažnių juostas, kurias dislokavo jų korinio ryšio operatorius ir ryšio modulis.

IP67 atspari vandeniui ir dulkėms apsauga

IP67 įvertinimo korpusas sukurtas taip, kad užtikrintų apsaugą nuo dulkių ir atlaikytų nustatytas laikino panardinimo sąlygas pagal taikomus bandymo reikalavimus. Šis įvertinimas yra vertingas lauko stebėjimo spintelėms, kurias veikia lietus, dulkės ir keičiasi orai. Teisingas skydo montavimas ir sandarinimas išlieka būtini norint išlaikyti apsaugą visos įrangos surinkimo lygyje.

Lanksčios montavimo ir prijungimo parinktys

Skirtingoms spintelėms reikalingi skirtingi montavimo matmenys ir kabelių išdėstymas. M12 ir M16 srieginės parinktys gali padėti pritaikyti skirtingus skydų dizainus, o SMA, IPEX, BNC ir N tipo jungtys gali būti suderinamos su įvairiomis RF sąsajomis. Tiksli pasirinkto modelio jungties lytis ir sąsaja turi būti patvirtinta.

Aplinkos patvarumas

Korpuso medžiagos, sandarinimo komponentai, kabelių konstrukcija ir korozijai atsparios metalinės dalys turi įtakos ilgalaikiam patikimumui. Pakrantės įrenginių, transporto įrangos ir lauko komunalinių sistemų pirkėjai turėtų kartu įvertinti temperatūros ribas, vibracijos poveikį, korozijos riziką ir priežiūros reikalavimus.

4. Kur naudojamos NB-IoT antenos?

NB-IoT antenos palaiko platų nuotolinio stebėjimo ir mažo duomenų perdavimo spartos ryšio programų spektrą. Išorinės vandeniui atsparios konstrukcijos ypač naudingos, kai įrenginiai montuojami metalinėse spintelėse arba veikiami lauko sąlygomis.

Išmanioji vandens ir dujų apskaita

Prijungtos apskaitos sistemos perduoda suvartojimo rodmenis ir eksploatacinę informaciją į nuotolinio valdymo platformas. Antenos išdėstymas gali turėti įtakos ryšio patikimumui, kai skaitikliai įrengiami požeminėse komunalinėse patalpose, lauko aptvaruose arba vietose, apsuptose statybinių medžiagų.

Elektros ir pramonės valdymas

Galios stebėjimo terminalai, elektros skaitiklių koncentratoriai ir pramoninės valdymo spintos naudoja belaidį ryšį, kad praneštų apie įrangos būseną ir matavimo duomenis. Išorinė antena gali padėti išspręsti RF apribojimus, kuriuos sukuria metaliniai korpusai.

Išmanusis miestas ir aplinkos stebėjimas

Oro kokybės jutikliams, kelių dulkių stebėjimo stotims, oro sąlygų stebėjimo įrangai ir išmaniesiems gatvių apšvietimo valdikliams gali prireikti patikimų belaidžių ryšių paskirstytose vietose. Hidroizoliacija ir atitinkami temperatūros rodikliai yra svarbūs, kai šie įrenginiai veikia lauke.

Žemės ūkio daiktų internetas

Nuotolinis dirvožemio stebėjimas, šiltnamių aplinkos kontrolė ir akvakultūros vandens kokybės stebėjimas gali naudoti NB-IoT ryšį, kad būtų galima perduoti matavimus iš vietų, kuriose įprastas laidinis tinklas yra nepatogus.

Nuotolinės įrangos aliarmai

Pramonės įrenginiai gali naudoti prijungtus terminalus, kad praneštų apie neįprastas sąlygas, įrangos gedimus ar veikimo būsenos pokyčius. Antenos veikimas turėtų būti vertinamas kartu su tinklo prieinamumu, maitinimo valdymu ir palaikomomis ryšio modulio funkcijomis.

5. Kokios yra pagrindinės NB-IoT antenos techninės specifikacijos?

Techninės specifikacijos suteikia praktinį antenų modelių palyginimo pagrindą. Šioje lentelėje apibendrinami paskelbti Qianmu siūlomos išorinės NB-IoT antenos parametrai. Specifikacijos turi būti dar kartą patvirtintos pagal citatą ir konkretaus užsakomo modelio duomenų lapą.

Šios specifikacijos apibūdina gaminį, o ne kiekvieną NB-IoT kategorijos anteną. Faktinis našumas priklauso nuo pasirinktos konfigūracijos, diegimo aplinkos, tinklo dažnių juostos, kabelio nukreipimo ir pagrindinio įrenginio. Pirkėjai turėtų prašyti taikomų bandymų duomenų, kai reikalingi specialūs priėmimo kriterijai.

6. Kaip pasirinkti tinkamą NB-IoT anteną?

Antenos pasirinkimas prasideda nuo gatavo įrenginio ryšio reikalavimų. Modelis, kuris gerai veikia laboratorijoje, gali duoti skirtingus rezultatus, kai montuojamas šalia metalinių plokščių, galios elektronikos ar kitų RD jautrių komponentų.

Vertindami tiekėjus ir antenos konfigūracijas naudokite šį kontrolinį sąrašą:

• Patvirtinkite tinklo juostas:Patikrinkite įdiegto operatoriaus ir NB-IoT modulio palaikomus dažnius.
• Įvertinkite diegimo vietą:Nustatykite, ar antena bus montuojama plastikiniame korpuse, metalinės spintelės išorėje ar ant mobiliosios įrangos.
• Pasirinkite tinkamą tvirtinimo sriegį:Patikrinkite plokštės storį, skylės skersmenį, turimą tarpą ir sandarinimo reikalavimus.
• Suderinkite jungtį:Patvirtinkite ryšio modulio jungties tipą, lytį, kabelio varžą ir sąsają.
• Pasirinkite tinkamą kabelio ilgį:Venkite nereikalingo kabelio ilgio, nes bendraašis kabelis sukelia radijo dažnių praradimą, dėl kurio gali sumažėti į anteną perduodamas arba iš jos gaunamas signalas.
• Peržiūrėkite aplinkos sąlygas:Atsižvelkite į lietų, dulkes, ekstremalias temperatūras, vibraciją ir druskos poveikį.
• Prašyti atitinkamos testo informacijos:Peržiūrėkite dažnio atsaką, VSWR, stiprinimą ir visus siūlomo modelio aplinkos bandymų rezultatus.
• Išbandykite visą įrenginį:Patvirtinkite ryšį ir signalo kokybę naudodami faktinį korpusą, kabelio maršrutą, modulį ir numatytą montavimo vietą.

OĮG projektams pritaikymas taip pat gali apimti korpuso matmenis, kabelio ilgį, jungties konfigūraciją ir montavimo struktūrą. Šių reikalavimų aptarimas prieš įrengiant įrankius ar masinę gamybą padeda sumažinti integracijos pokyčius vėliau kūrimo cikle.

7. Kaip diegimas gali pagerinti NB-IoT antenos našumą?

Netgi tinkamai nurodyta antena gali veikti prasčiau, jei ji sumontuota blogai. Kelios praktinės priemonės gali padėti išsaugoti radijo dažnių efektyvumą ir apsaugoti aplinką.

1. Pasirinkite tinkamą montavimo vietą.Išorinėms korpusinėms antenoms naudokite tinkamą skydelio vietą, kad būtų išvengta nereikalingų kliūčių nuo netoliese esančių metalinių konstrukcijų.
2. Tinkamai pritvirtinkite tvirtinimo detales.Laikykitės gamintojo montavimo instrukcijų ir priveržimo reikalavimų, kad nepažeistumėte sriegio ar nepažeistumėte sandariklio.
3. Atsargiai nutieskite koaksialinį kabelį.Venkite staigių posūkių, pasikartojančių lankstymo, suspaudimo ir nereikalingų kabelių pabėgimų.
4. Jei įmanoma, atskirkite kabelį nuo trukdžių šaltinių.Laikykite RF laidus toliau nuo triukšmingos galios elektronikos ir perjungimo komponentų, kai leidžia įrangos išdėstymas.
5. Patikrinkite sandarinimo komponentus.Įsitikinkite, kad tarpinės ir kabelių įvadai yra tinkamai sumontuoti, ypač lauko spintelėse.
6. Bandymas po galutinio surinkimo.Įvertinkite tinklo registraciją, signalo indikatorius ir taikomųjų programų lygio duomenų pateikimą tipiškomis veikimo sąlygomis.

Montavimas turėtų būti traktuojamas kaip antenos sistemos projekto dalis, o ne kaip paskutinė mechaninė užduotis. Viso agregato testavimas yra patikimiausias būdas nustatyti problemas, kurios gali nepasireikšti, kai antena vertinama atskirai.

8. Dažnai užduodami klausimai apie NB-IoT antenas

1 klausimas: kokį dažnių diapazoną turėtų palaikyti NB-IoT antena?

Reikalingas diapazonas priklauso nuo tikslinio tinklo naudojamų korinio ryšio dažnių juostų. „Qianmu“ išorinė antena apima 700–960 MHz. Prieš pasirinkdami modelį, patvirtinkite vietinio tinklo diegimą ir modulio suderinamumą.

2 klausimas: ar NB-IoT anteną galima sumontuoti ant metalinės valdymo spintos?

Taip. Sraigtu tvirtinama išorinė antena dažnai tinka metalinėms spintelėms, nes radiatorius gali būti pastatytas už korpuso ribų. Turi būti laikomasi konkretaus modelio montavimo konstrukcijos, įžeminimo arba movos išdėstymo ir montavimo instrukcijų.

3 klausimas: ar IP67 reitingo NB-IoT antena tinka naudoti lauke?

IP67 įvertinimas rodo apibrėžtą apsaugos nuo dulkių ir vandens patekimo lygį nurodytomis bandymo sąlygomis. Jis gali būti tinkamas daugeliui lauko įrenginių, tačiau visas įrenginys taip pat turi išlaikyti tinkamą sandarumą ir aplinkos apsaugą.

4 klausimas: Ar kabelio ilgį ir jungties tipą galima pritaikyti?

Taip. Qianmu pateikia kabelių parinktis nuo 1,5 m iki 10 m ir jungtis, įskaitant SMA, IPEX, BNC ir N tipo. Prieinamumas priklauso nuo pasirinktos konfigūracijos, todėl prašydami pasiūlymo patvirtinkite išsamią jungties informaciją ir kabelio reikalavimus.

5 klausimas: ar didesnis antenos stiprinimas visada užtikrina geresnį ryšį?

Ne. Stiprinimas turi būti vertinamas kartu su spinduliavimo modeliu, įrengimo orientacija, tinklo sąlygomis ir priėmimo sistema. Didesnio stiprumo antena automatiškai negarantuoja geresnio veikimo visomis kryptimis ar vietomis.

6 klausimas: kaip sumažinti signalo praradimą diegimo metu?

Naudokite tinkamą mažo nuostolio koaksialinį kabelį, pasirinkite tinkamą laido ilgį, venkite staigių posūkių, užtikrinkite garso jungties surinkimą ir pastatykite anteną toliau nuo didelių kliūčių. Įdėję anteną galutiniame korpuse patikrinkite veikimą.

7 klausimas: kokią informaciją turėčiau pateikti, kai prašome pritaikytos NB-IoT antenos?

Pateikite veikimo dažnių juostas, ryšio modulio modelį, korpuso medžiagą, montavimo matmenis, kabelio ilgį, jungties tipą, aplinkos sąlygas, tikslinį kiekį ir visus reikalingus RF arba apsaugos nuo patekimo bandymo kriterijus. Ši informacija padeda tiekėjui įvertinti suderinamumą ir rekomenduoti tinkamą konfigūraciją.

9. Išvada: sukurkite patikimesnį IoT ryšį

Gerai parinkta NB-IoT antena padeda prijungtiems įrenginiams palaikyti veiksmingą belaidį ryšį įvairiose srityse: nuo išmaniųjų matavimų ir pramoninio stebėjimo iki aplinkos jutimo ir lauko valdymo sistemų. Dažnių suderinamumas, varžos suderinimas, montavimo struktūra, kabelių pasirinkimas ir aplinkos apsauga – visa tai prisideda prie galutinio rezultato.

„Qianmu“ siūlo išorinės NB-IoT antenos sprendimą, turintį 700–960 MHz aprėptį, IP67 apsaugą, M12 ir M16 montavimo parinktis ir konfigūruojamus kabelius bei jungtis. Įrangos gamintojams, sistemų integratoriams ir daiktų interneto produktų kūrėjams šių parametrų įvertinimas pagal faktines veikimo sąlygas yra svarbus žingsnis patikimo diegimo link.
