Kaip skaitmeninių nuotraukų rėmelių „WiFi“ antena gali pagerinti belaidžio ryšio veikimą ir nuotolinį vaizdo perdavimą

Kai išmaniesiems nuotraukų rėmeliams reikia patikimo debesies sinchronizavimo, greito vaizdo atnaujinimo ir stabilaus belaidžio ryšio,Skaitmeninis nuotraukų rėmelis WiFi antenatampa svarbiu aparatinės įrangos komponentu.Qianmukuria specialius antenų sprendimus kompaktiškiems skaitmeniniams nuotraukų rėmeliams, padedančius gamintojams spręsti signalo slopinimo, vidinių trukdžių ir ribotos įrengimo vietos problemas, naudodamiesi konkrečiai programai skirtu RF dizainu.

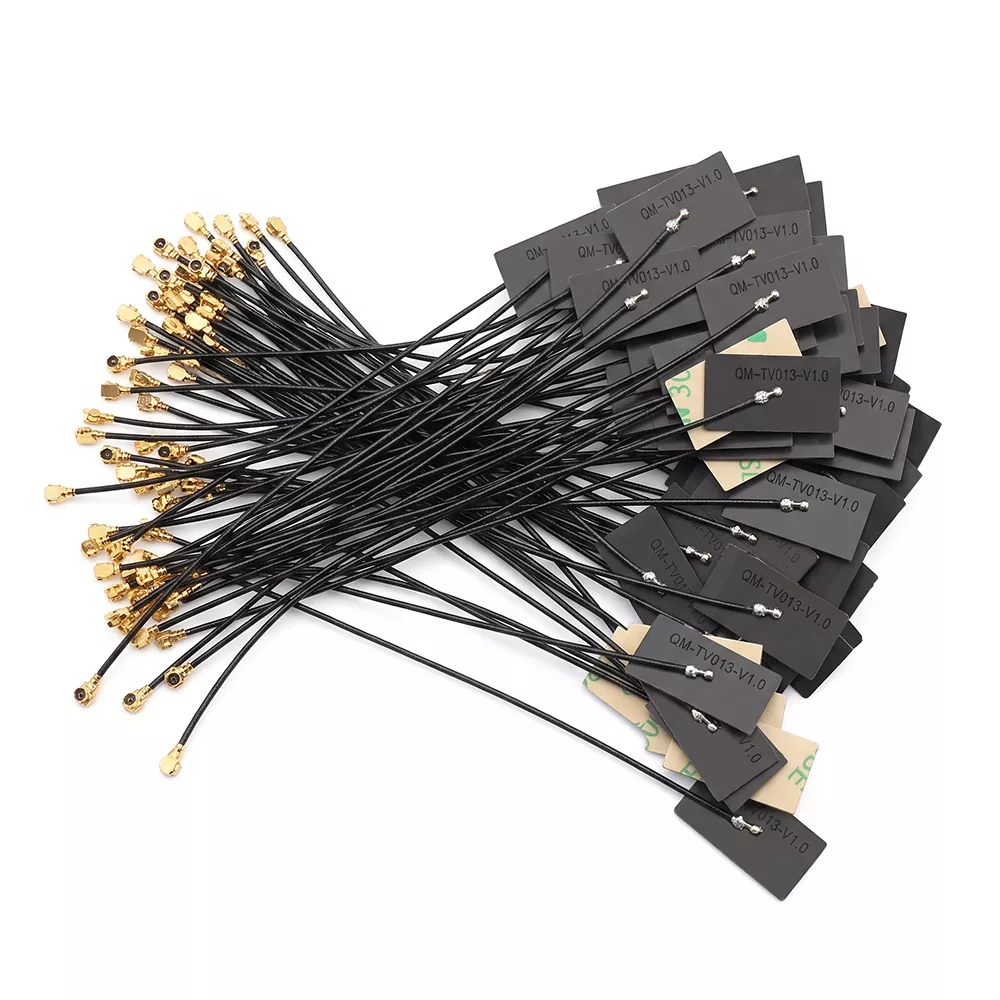

Skaitmeninis nuotraukų rėmelis priklauso nuo „Wi-Fi“ funkcijų, tokių kaip sinchronizavimas debesyje, nuotolinis nuotraukų perdavimas, suplanuoti turinio atnaujinimai ir įrenginių valdymas programomis. Tačiau antena veikia kompaktiškame korpuse, kuriame yra ekranai, baterijos, plokštės ir kiti komponentai, kurie gali turėti įtakos RF veikimui. Speciali antena gali būti suprojektuota aplink rėmo fizinę struktūrą, veikimo juostas, jungtį, kabelių nukreipimą ir montavimo padėtį. „Qianmu“ sprendimas palaiko 2,4 GHz ir 5 GHz programas su standartinėmis specifikacijomis, įskaitant 50 Ω varžą, SWR ≤1,8, 2–4 dBi stiprinimą ir FPC, PCB SMT arba išorinių klijų strypų konfigūracijas. Įvairių įrenginių konstrukcijoms taip pat galimi pritaikyti matmenys, jungtys, kabelių ilgiai ir RF parametrai.

Turinys

1. Kodėl skaitmeniniam nuotraukų rėmeliui reikia specialios „WiFi“ antenos?
2. Kaip antena veikia išmaniajame nuotraukų rėmelyje?
3. Kokias specifikacijas turėtų įvertinti pirkėjai?
4. Kur galima naudoti šias antenas?
5. Kaip įdiegti „WiFi“ anteną?
6. Kaip gamintojai turėtų pasirinkti tinkamą anteną?
7. Kodėl verta apsvarstyti Qianmu pritaikytą antenos gamybą?
8. Dažnai užduodami klausimai

Kodėl skaitmeniniam nuotraukų rėmeliui reikia specialios „WiFi“ antenos?

Išmanusis skaitmeninis nuotraukų rėmelis yra daugiau nei ekranas. Daugelis šiuolaikinių modelių jungiasi prie maršrutizatorių, mobiliųjų programų, debesų platformų ar turinio valdymo sistemų, todėl vartotojai gali nuotoliniu būdu įkelti vaizdus ir valdyti rodomą turinį. Dėl to belaidis ryšys yra svarbi bendros gaminio patirties dalis.

Sunkumas yra tas, kad nuotraukų rėmelis paprastai turi ribotą vidinę erdvę. Ekranas, baterija, pagrindinė plokštė, garsiakalbis, metaliniai komponentai ir kita elektronika gali turėti įtakos antenos veikimui. Universali antena gali veikti laboratorinėmis sąlygomis, tačiau integruota į gatavą korpusą veikti kitaip.

Todėl speciali antena sukurta atsižvelgiant į faktinę taikymo aplinką. „Qianmu“ produkto informacija rodo, kad jos sprendimas yra optimizuotas kompaktiškiems 7–15,6 colių nuotraukų rėmeliams ir galimiems trikdžiams, kuriuos sukelia ekranai, baterijos ir pagrindinės plokštės.

• Palaiko stabilų debesų ryšį ir nuotolinį vaizdo perdavimą.
• Skirtas kompaktiškoms vidaus įrengimo erdvėms.
• Galima naudoti 2,4 GHz ir 5 GHz belaidėms programoms.
• Galima konfigūruoti naudojant skirtingus jungtis ir kabelių ilgius.
• Palaiko FPC, PCB SMT ir išorines lipnios antenos konstrukcijas.

Kaip antena veikia išmaniajame nuotraukų rėmelyje?

Antena atlieka dvipusį elektros signalų ir elektromagnetinių bangų konvertavimą. Perdavimo metu nuotraukų rėmelio WiFi modulis siunčia elektrinį RF signalą į anteną. Antena skleidžia signalą per aplinkinę erdvę link belaidžio maršruto parinktuvo arba prieigos taško.

Priėmimo metu belaidžius signalus iš maršruto parinktuvo užfiksuoja antena ir vėl paverčia elektriniais signalais, kad juos apdorotų WiFi modulis. Šis dvipusis ryšys leidžia atlikti tokias funkcijas kaip:

1. Nuotolinis vaizdo įkėlimas.
2. Debesis pagrįstas nuotraukų sinchronizavimas.
3. Programėlės mobiliesiems turinio atnaujinimai.
4. Suplanuotas ekrano valdymas.
5. Tinklo įrenginių valdymas.

Gaminių inžinieriams antenos veikimo negalima įvertinti atskirai nuo korpuso. Įrengimo vieta, prošvaisa, kabelių vedimas, aplinkinės medžiagos ir netoliese esantys elektroniniai komponentai gali turėti įtakos praktiniam RF veikimui.

Kokias specifikacijas turėtų įvertinti pirkėjai?

Antenos pasirinkimas tik pagal išvaizdą ar jungties tipą gali sukelti problemų bandant prototipą arba gaminant masinę gamybą. Prieš patvirtindami modelį, RF inžinieriai ir pirkimo komandos turėtų peržiūrėti dažnių diapazoną, varžą, SWR, stiprinimą, antenos struktūrą, kabelio specifikaciją, jungtį ir aplinkosaugos reikalavimus.

Į šiuos parametrus visada reikia atsižvelgti kartu su galutiniu korpusu ir belaidžiu moduliu. Didesnis nominalus stiprinimas automatiškai nereiškia geresnio kiekvieno gaminio veikimo, nes antenos efektyvumas ir suderinimas labai priklauso nuo aplinkinės struktūros.

Kur galima naudoti šias antenas?

Speciali antena gali palaikyti įvairių kategorijų išmaniuosius nuotraukų rėmelių gaminius. Bendras reikalavimas yra patikimas belaidis ryšys kompaktiškame elektroniniame korpuse.

• Išmanieji namų nuotraukų rėmeliai:Tinka 7 colių, 8 colių, 10,1 colių, 12 colių ir 15,6 colių gaminiams.
• Jutiklinio ekrano debesies rėmeliai:Palaiko produktus, kurie gauna nuotraukas per mobiliąsias programas ir debesų platformas.
• Komerciniai ekrano rėmeliai:Taikoma viešbučių ekranams, svečių namų informaciniams ekranams, fojė reklaminiams rėmeliams ir įmonių demonstravimo produktams.
• Nešiojami dovanų produktai:Naudinga baterijomis maitinamiems belaidžiams nuotraukų rėmeliams, skirtiems vartotojų ir tarpvalstybinei el. prekybos rinkoms.
• Integruota elektronika:Galima integruoti su pagrindinės plokštės sprendimais, paremtais tokiomis platformomis kaip Rockchip, Allwinner ir ESP32.

Nestandartinių gaminių antenos kūrimas gali būti pagrįstas konstrukciniais brėžiniais, įrengimo erdve, sąsajos reikalavimais ir belaidžiu moduliu, naudojamu gatavo įrenginio.

Kaip įdiegti „WiFi“ anteną?

Labai svarbu teisingai sumontuoti, nes net ir techniškai tinkamos antenos veikimas gali pablogėti, jei ji netinkamai įdėta korpuso viduje.

1 veiksmas: Paruoškite diegimo sritį

Išjunkite nuotraukų rėmelį ir nuimkite galinį dangtelį. Išvalykite numatytą montavimo vietą ir įsitikinkite, kad antenos korpusui ir bendraašiam kabeliui yra pakankamai vietos. Venkite vietų, kur metalinės konstrukcijos gali kliudyti RD kelią.

2 veiksmas: pastatykite anteną

Jei naudojate FPC anteną, lipnią anteną padėkite lygiai prie atitinkamo vidinio paviršiaus. Venkite tiesioginių trikdžių iš ekrano, akumuliatoriaus, pagrindinės plokštės komponentų ir kitų galimų RF kliūčių. Išorinės lipnios antenos turi būti saugiai išdėstytos nurodytoje tvirtinimo vietoje.

3 veiksmas: prisijunkite ir patikrinkite

Prijunkite anteną prie WiFi modulio naudodami tinkamą RF jungtį. Koaksialinį kabelį laikykite tvarkingą ir venkite bereikalingų staigių lenkimų, suspaudimo ar susipainiojimo. Iš naujo surinkę korpusą išbandykite tinklo ryšį, nuotolinį vaizdo perdavimą ir ilgalaikį veikimą.

Masinei gamybai gamintojai turėtų vadovautis standartizuotu montavimo brėžiniu. Nuoseklus antenos padėties nustatymas padeda sumažinti skirtumus tarp gamybos padalinių.

Kaip gamintojai turėtų pasirinkti tinkamą anteną?

Gaminių komandos turėtų įvertinti antenos pasirinkimą kaip visos belaidės sistemos dalį, o ne laikyti ją atskiru komponentu. Šis kontrolinis sąrašas gali padėti sumažinti prototipo ir gamybos riziką.

1. Patvirtinkite belaidžio ryšio juostą.Nustatykite, ar įrenginiui reikia 2,4 GHz, 5 GHz ar dviejų juostų veikimo.
2. Patikrinkite laisvą diegimo vietą.Išmatuokite antenos plotą ir apsvarstykite ekrano, baterijos, PCB ir korpuso padėtį.
3. Suderinkite RF jungtį.Patikrinkite, ar moduliui reikalinga IPEX4, MHF1, RP-SMA ar kita sąsaja.
4. Apibrėžkite kabelio reikalavimus.Prieš užbaigiant anteną, reikia nustatyti kabelio ilgį ir maršrutą.
5. Įvertinkite gatavo produkto RF našumą.Prototipo bandymas turėtų būti atliekamas po to, kai antena yra sumontuota faktiniame korpuse.
6. Prieš masinę gamybą paprašykite pavyzdžių.Mėginio patvirtinimas padeda patvirtinti suderinamumą ir sumažina didelio masto signalo problemų riziką.
7. Apsvarstykite pritaikymo galimybę.Gamintojas, galintis reguliuoti matmenis, stiprinimą, jungtis ir kabelių specifikacijas, gali geriau palaikyti nestandartinių gaminių dizainą.

Pirkimo komandoms tiesioginis bendravimas su antenos gamintoju taip pat gali supaprastinti techninį paaiškinimą, mėginių testavimą, gamybos koordinavimą ir vėlesnius dizaino pakeitimus.

Kodėl verta apsvarstyti Qianmu pritaikytą antenos gamybą?

„Qianmu Communication“ daugiausia dėmesio skiria ryšių antenų, įskaitant FPC antenas, PCB antenas, WiFi antenas, „Bluetooth“ antenas, 5G antenas, GPS antenas ir pritaikytus RF sprendimus, tyrimams, plėtrai ir gamybai.

Skaitmeniniams nuotraukų rėmelių programoms Qianmu siūlo specialius dizainus, o ne pasikliauja tik bendromis antenos konfigūracijomis. Jo gamybos galimybės palaiko pritaikymą pagal gaminio matmenis, ryšio modulius, veikimo dažnį, montavimo vietą, jungties reikalavimus ir kabelių specifikacijas.

Gamintojo paskelbtos gaminio specifikacijos apima RoHS ir REACH atitiktį, o CE ir FCC sertifikavimo pagalba gali būti teikiama pagal projekto reikalavimus. OĮG ir ODM projektų atveju pirkėjai taip pat gali įvertinti pavyzdžius prieš pereidami prie didelės apimties gamybos.

Norėdami gauti papildomos informacijos apie Qianmu antenos galimybes, žrQianmu antenos gamybos sprendimaiarba peržiūrėkite skirtąSkaitmeninių nuotraukų rėmelių WiFi antenos produkto puslapis.

Dažnai užduodami klausimai

Ar galima pritaikyti antenos matmenis ir jungtį?

Taip. „Qianmu“ palaiko antenos matmenų, kabelio ilgio, stiprinimo parametrų ir jungčių tipų pritaikymą pagal įrenginio struktūrą, diegimo vietą ir „WiFi“ modulio sąsają.

Ar antena palaiko 2,4 GHz ir 5 GHz WiFi?

Standartinė specifikacija palaiko 2400–2500 MHz ir 5150–5850 MHz dažnius. Konkrečios juostos konfigūracijos gali būti aptariamos atsižvelgiant į belaidžio modulio ir programos reikalavimus.

Kokios antenos konstrukcijos galimos skaitmeniniams nuotraukų rėmeliams?

Galimos struktūros apima lanksčias FPC antenas, PCB SMT antenas ir išorines lipniųjų strypų antenas. Tinkama konstrukcija priklauso nuo korpuso, laisvos vietos, montavimo būdo ir RF konstrukcijos.

Ką reikėtų išbandyti prieš pateikiant masinį užsakymą?

Gamintojai turėtų išbandyti anteną gatavo produkto korpuse ir įvertinti belaidžio ryšio stabilumą, nuotolinį vaizdo perdavimą, ryšio patikimumą ir našumą tikroviškomis veikimo sąlygomis. Tai padeda nustatyti integracijos problemas prieš masinę gamybą.

Ar antena gali būti naudojama komerciniams skaitmeniniams ekranams?

Taip. Programų asortimentą sudaro komerciniai išmanieji ekranų rėmeliai, viešbučių ir svečių namų ekranai, fojė reklaminiai rėmeliai, įmonių ekranų produktai ir kitos prijungtos skaitmeninių nuotraukų rėmelių programos.

Išvada

Patikimas belaidis ryšys yra būtinas šiuolaikiniams išmaniesiems nuotraukų rėmeliams, kurie priklauso nuo debesies sinchronizavimo ir nuotolinio turinio valdymo. Antenos pasirinkimas pagal dažnį, RF atitiktį, įrengimo vietą, jungtį, kabelių nukreipimą ir faktinį korpuso našumą gali padėti gamintojams sukurti nuoseklesnę belaidę sistemą. Jei kuriate naują nuotraukų rėmelį, keičiate esamą anteną arba planuojate OEM/ODM gamybą,susisiekite su mumisaptarti antenos matmenis, dažnio reikalavimus, jungties konfigūraciją, pavyzdžius ir pritaikytus gamybos poreikius su Qianmu inžinierių komanda.
