Kaip įmontuota FM radijo antena gali pagerinti signalo priėmimą kompaktiškuose elektroniniuose įrenginiuose

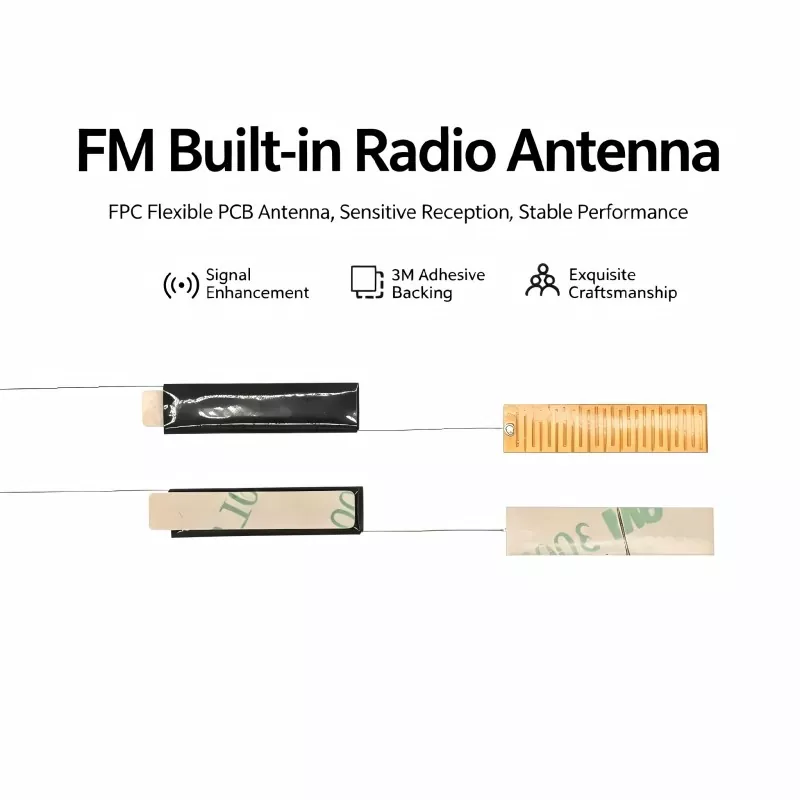

QianmuvystoIntegruota FM radijo antenakompaktiškiems gaminiams su FM, kuriems reikalingas patikimas priėmimas, nepridedant atviros išorinės antenos. Šis kompaktiškas RF komponentas, sukurtas 88–108 MHz FM transliavimo juostai, sujungia ferito šerdį, tiksliai suvyniotą varinę ritę ir lanksčias automobilių garso sistemų, „Bluetooth“ garsiakalbių, nešiojamųjų radijo imtuvų, išmaniųjų namų įrangos ir kitų elektroninių įrenginių prijungimo galimybes.

Integruota FM antena yra daugiau nei vietą taupantis teleskopinės antenos pakaitalas. Jo ferito šerdies magnetinės indukcijos struktūra, tiksli ritės apvija, kompaktiškas formos faktorius ir pritaikoma jungties konstrukcija leidžia gamintojams integruoti FM priėmimą į gaminius, kuriuose svarbi montavimo vieta ir išvaizda. Šiame vadove paaiškinama, kaip veikia įmontuota FM radijo antena, jos techninės charakteristikos, tinkamos programos, įrengimo svarstymai ir pagrindiniai veiksniai, kuriuos pirkėjai turėtų įvertinti pirkdami anteną OEM arba ODM projektams.

Turinys

• Kas yra įmontuota FM radijo antena?
• Kaip veikia įmontuota FM radijo antena?
• Kokios yra pagrindinės savybės?
• Kur jį galima panaudoti?
• Kokios yra techninės specifikacijos?
• Kaip turėtų būti sumontuota antena?
• Kaip pirkėjai turėtų pasirinkti tinkamą anteną?
• Kaip tai palyginti su kitomis FM antenomis?
• Dažnai užduodami klausimai
• Kodėl verta rinktis pritaikytą FM anteną?

Kas yra įmontuota FM radijo antena?

Integruota FM radijo antena yra vidinis pasyvus RF priėmimo komponentas, skirtas priimti FM transliacijos signalus, likdamas elektroninio įrenginio viduje. Skirtingai nuo įprastos teleskopinės antenos, kuri tęsiasi už korpuso ribų, vidinė antena gali būti paslėpta gaminio struktūroje, padedant gamintojams išlaikyti švarią išvaizdą ir efektyviai išnaudoti ribotą vidinę erdvę.

Įprastą ferito šerdies konstrukciją sudaro didelio pralaidumo ferito šerdis, tiksliai suvyniota emaliuota varinė viela, izoliacijos apsauga ir jungiamieji gnybtai arba švino laidai. Ferito medžiaga koncentruoja magnetinį lauką aplink ritę, o apvijos konstrukcija yra sukurta taip, kad palaikytų priėmimą numatytame FM dažnių diapazone.

Gamintojams, kuriantiems kompaktišką plataus vartojimo elektroniką, ši struktūra gali supaprastinti produktų integravimą. Antena gali būti išdėstyta pagal PCB išdėstymą ir korpuso dizainą, o ne tam, kad būtų reikalinga speciali išorinė antenos anga.

Norėdami gauti daugiau informacijos apie produktą, pirkėjai gali peržiūrėti įtaisytosios FM radijo antenos produkto puslapį.

Kaip veikia įmontuota FM radijo antena?

Veikimo principas visų pirma pagrįstas elektromagnetine indukcija ir rezonansu. Kai FM transliacijos signalas pasiekia anteną, ferito šerdis padeda sutelkti aukšto dažnio magnetinį lauką aplink ritę. Tada tiksliai apvyniotas laidininkas paverčia elektromagnetinę energiją į elektrinį RF signalą, kurį gali apdoroti priėmimo grandinė.

1. Magnetinio lauko koncentracija

Didelio pralaidumo ferito šerdis koncentruoja aukšto dažnio magnetinius laukus aplink apviją. Ši struktūra ypač naudinga, kai gamintojams reikia antenos, kuri tilptų į kompaktišką vidinę erdvę, išlaikant patikimą FM priėmimą.

2. Elektromagnetinė konversija

Varinė ritė, supanti ferito šerdį, reaguoja į besikeičiantį magnetinį lauką ir generuoja elektrinį signalą. Tada šis signalas per antenos jungtį perduodamas į FM imtuvo grandinę.

3. Dažnio rezonansas

Ritės apvijos parametrai, įskaitant apsisukimų skaičių ir apvijų išdėstymą, turi įtakos antenos dažninėms charakteristikoms. Tinkamas derinimas padeda antenai veikti numatytoje FM juostoje ir palaiko stabilų priėmimą.

4. Signalo perdavimas

Po konvertavimo gautas RF signalas per antenos laidą arba jungties kaiščius keliauja į FM imtuvo grandinę, kur jis sustiprinamas, dekoduojamas ir paverčiamas garso išvestimi.

Kokios yra pagrindinės savybės?

Rinkdamiesi vidinę FM anteną komerciniam produktui, inžinieriai paprastai atsižvelgia į priėmimo efektyvumą, fizinius matmenis, atsparumą trukdžiams, darbo temperatūrą ir integravimo lankstumą. Dėl šių savybių ferito šerdies įtaisytas dizainas tinka daugeliui kompaktiškų įrenginių.

• 88–108 MHz veikimo diapazonas:Sukurta pagal dažniausiai naudojamą FM transliavimo dažnių diapazoną.
• Kompaktiška vidinė struktūra:Leidžia gamintojams integruoti FM priėmimą be išsikišusios išorinės antenos.
• Tiksli ritės apvija:Palaiko nuoseklias elektrines charakteristikas ir dažnio našumą.
• Ferito šerdies konstrukcija:Koncentruoja magnetinius laukus ir palaiko efektyvų signalo priėmimą.
• Trikdžius suvokiantis dizainas:Izoliacija ir konstrukcijos aspektai gali padėti sumažinti nepageidaujamus elektromagnetinius trukdžius.
• Lankstus pritaikymas:Šerdies matmenys, apvijų parametrai, kabelio ilgis, kaiščiai ir jungtys gali būti pritaikyti prie gaminio reikalavimų.
• Plati darbinė temperatūra:Nurodytas Qianmu dizainas nurodo veikimą nuo -20 °C iki +85 °C.

Kur jį galima panaudoti?

Dėl kompaktiškos vidinės FM antenos struktūros ji tinka gaminiams, kuriuose išorinės antenos poveikis yra nepageidaujamas arba nepraktiškas. Taikymas gali būti įvairus – nuo ​​plataus vartojimo elektronikos iki automobilių ir pramonės įrangos.

Kokios yra techninės specifikacijos?

Techninės specifikacijos visada turi atitikti imtuvo grandinę, korpusą, įrengimo vietą ir tikslinę rinką. Šios specifikacijos atspindi nurodytą Qianmu gaminio konfigūraciją ir gali būti inžinerinio vertinimo atskaitos taškas.

Faktinis veikimas gali skirtis priklausomai nuo imtuvo IC, PCB išdėstymo, korpuso medžiagos, supančios elektromagnetinės aplinkos, vietinio signalo stiprumo ir antenos įrengimo padėties. Todėl prototipų bandymai išlieka svarbūs prieš masinę gamybą.

Kaip turėtų būti sumontuota antena?

Tinkama vieta yra būtina norint užtikrinti nuoseklų FM priėmimą. Net gerai suprojektuotos antenos veikimas gali būti mažesnis, jei ji yra arti stiprių trukdžių šaltinių arba netinkamų medžiagų.

1 veiksmas: pasirinkite diegimo vietą

Anteną pastatykite santykinai atviroje vidinėje vietoje ir, kur praktiška, arti vidinio gaubto paviršiaus. Nedėkite jo tiesiai šalia aukšto dažnio lustų, maitinimo komponentų, šilumos šaltinių ar kitų stiprių trukdžių šaltinių.

2 veiksmas: apsaugokite anteną

Izoliuotas lipnus pagrindas gali būti paprastas suderinamų konstrukcijų montavimo būdas. Montavimo būdas turi išlaikyti anteną tvirtai ir užkirsti kelią judėjimui, kuris gali turėti įtakos pakartojamumui gaminio veikimo metu.

3 veiksmas: prijunkite anteną

Antenos laidą arba kaiščius prijunkite prie nurodytos FM antenos sąsajos ant PCB. Lituotos jungtys turi būti saugios ir be trumpų jungčių, o kištukinės jungtys turi turėti pakankamai mechaninio išlaikymo.

4 veiksmas: bandomasis priėmimas

Surinkę įjunkite įrenginį ir nuskaitykite FM stotį. Įvertinkite stočių skaičių, garso aiškumą, foninį triukšmą, signalo stabilumą ir priėmimo nuoseklumą įvairiose vietose.

Kaip pirkėjai turėtų pasirinkti tinkamą anteną?

Vien kaina neturėtų nulemti antenos pasirinkimo. OĮG ir ODM projektuose pirkimo komandos ir inžinieriai turėtų įvertinti anteną kaip visos RF sistemos dalį.

1. Patvirtinkite dažnių diapazoną:Įsitikinkite, kad antena tinka tikslinei FM transliavimo juostai.
2. Patikrinkite laisvą vietą:Prieš pasirinkdami antenos struktūrą, pateikite tikslius korpuso ir PCB matmenis.
3. Peržiūrėkite prisijungimo būdą:Nurodykite kabelio ilgį, gnybtų dizainą, jungties tipą arba PCB prijungimo reikalavimus.
4. Įvertinkite veiklos aplinką:Automobiliams skirtiems, nešiojamiesiems, vidaus ir lauko gaminiams gali reikėti skirtingų mechaninių ir šiluminių aplinkybių.
5. Apsvarstykite elektromagnetinius trukdžius:Nustatykite netoliese esančius procesorius, perjungiamus maitinimo šaltinius, ekranus, variklius ir kitus galimus triukšmo šaltinius.
6. Prašyti pavyzdžių:Prieš patvirtindami masinę gamybą, patikrinkite anteną faktiniame korpuse ir su numatyta FM imtuvo grandine.
7. Aptarkite pritaikymą:Didelės apimties projektams pritaikyti šerdies matmenys ir apvijų parametrai gali užtikrinti geresnę integraciją nei bendroji antena.

Kaip tai palyginti su kitomis FM antenomis?

Skirtingos antenos struktūros atitinka skirtingus gaminio reikalavimus. PCB antena gali būti patogi, kai PCB yra pakankamai vietos, o teleskopinė antena gali būti naudinga, kai atvira antena yra priimtina. Ferito šerdies įmontuota konstrukcija yra ypač svarbi, kai gamintojai teikia pirmenybę paslėptam įrengimui ir kompaktiškam mechaniniam integravimui.

Dažnai užduodami klausimai

1. Kokį dažnį palaiko įmontuota FM radijo antena?

Nurodyta Qianmu antena skirta 88–108 MHz FM transliavimo juostai. Konkretūs dažnio reikalavimai gali būti aptarti pritaikymo įvairioms programoms ir rinkoms metu.

2. Ar galima pritaikyti antenos matmenis ir kabelio ilgį?

Taip. Tinkinimas gali apimti ferito šerdies dydį, ritės apvijos parametrus, laido ilgį, kaiščių medžiagas ir jungčių tipus. Šios parinktys leidžia antenai geriau atitikti turimą korpusą ir PCB išdėstymą.

3. Ar įmontuota antena tinka automobilių garso sistemoms?

Taip. Integruotos FM antenos gali būti integruotos į automobilio garso sistemas, Bluetooth radijo imtuvus, daugialypės terpės galvos blokus ir panašią įrangą. Automobilių projektai turėtų būti vertinami atliekant faktinį montavimą ir radijo dažnių bandymus, nes transporto priemonės konstrukcijos ir elektronika gali turėti įtakos priėmimui.

4. Ar antenos veikimas priklauso nuo PCB išdėstymo?

Taip. Priėmimo našumui įtakos turi ne tik antena, bet ir imtuvo IC, PCB išdėstymas, įžeminimas, aplinkiniai komponentai, korpuso struktūra ir elektromagnetinė aplinka. Prieš masinę gamybą rekomenduojama išbandyti prototipą.

5. Ar galima pateikti pavyzdžius prieš masinę gamybą?

Mėginio įvertinimas yra svarbi individualizuotos antenos kūrimo dalis. Pirkėjai gali aptarti mėginio reikalavimus su „Qianmu“ ir išbandyti anteną numatytame įrenginyje prieš pereidami prie didelės apimties gamybos.

Kodėl verta rinktis pritaikytą FM anteną?

Gamintojams, kuriantiems elektroninius gaminius su FM, antena turėtų būti pasirinkta kaip neatskiriama RF sistemos dalis, o ne laikytina atskira priedais. Tinkamai suderinta įmontuota konstrukcija gali padėti sutaupyti įrengimo vietos, išlaikyti švarią korpuso išvaizdą ir pateikti praktišką sprendimą automobiliams, nešiojamiesiems, išmaniesiems namams ir pramoninėms FM programoms.

„Qianmu“ teikia įmontuotus FM antenos sprendimus su pritaikymo galimybėmis, apimančiomis ferito šerdies matmenis, ritės apviją, kabelio ilgį, jungties gnybtus ir struktūrinę integraciją. OĮG ir ODM projektams inžinierių komandos gali apibrėžti savo dažnio reikalavimus, laisvą erdvę, PCB sąsają, veikimo aplinką ir numatomą priėmimo našumą prieš tikrindamos pavyzdį. Jei kuriate naują gaminį su FM arba ieškote patikimo Kinijos antenos gamybos partnerio,susisiekite su mumisaptarti jūsų paraišką, paprašyti pritaikyto sprendimo ir pradėti mėginio vertinimą su Qianmu.
