PIFA antena

Kas yra PIFA antena

PIFA antenos, taip pat žinomos kaip plokštumos apverstos F antenos, yra viena iš plačiausiai naudojamų įmontuotų spinduliuotės antenų konstrukcijų buitinės elektronikos ir daiktų interneto įrenginiuose. Tai žemo profilio, miniatiūrinės RF antenos, skirtos uždaroms programoms.

Palyginti su įprastomis keraminėmis, vielinėmis ir PCB antenomis, pagrindinis jų pranašumas yra galimybė išlaikyti stabilų rezonansą metaliniuose korpusuose, plastikinėse sandariose konstrukcijose ir ribotose vidinėse erdvėse, turinčios didelį atsparumą ekranavimo slopinimui.

Mūsų masinės gamybos produktai yra suskirstyti į dvi pagrindines struktūras:

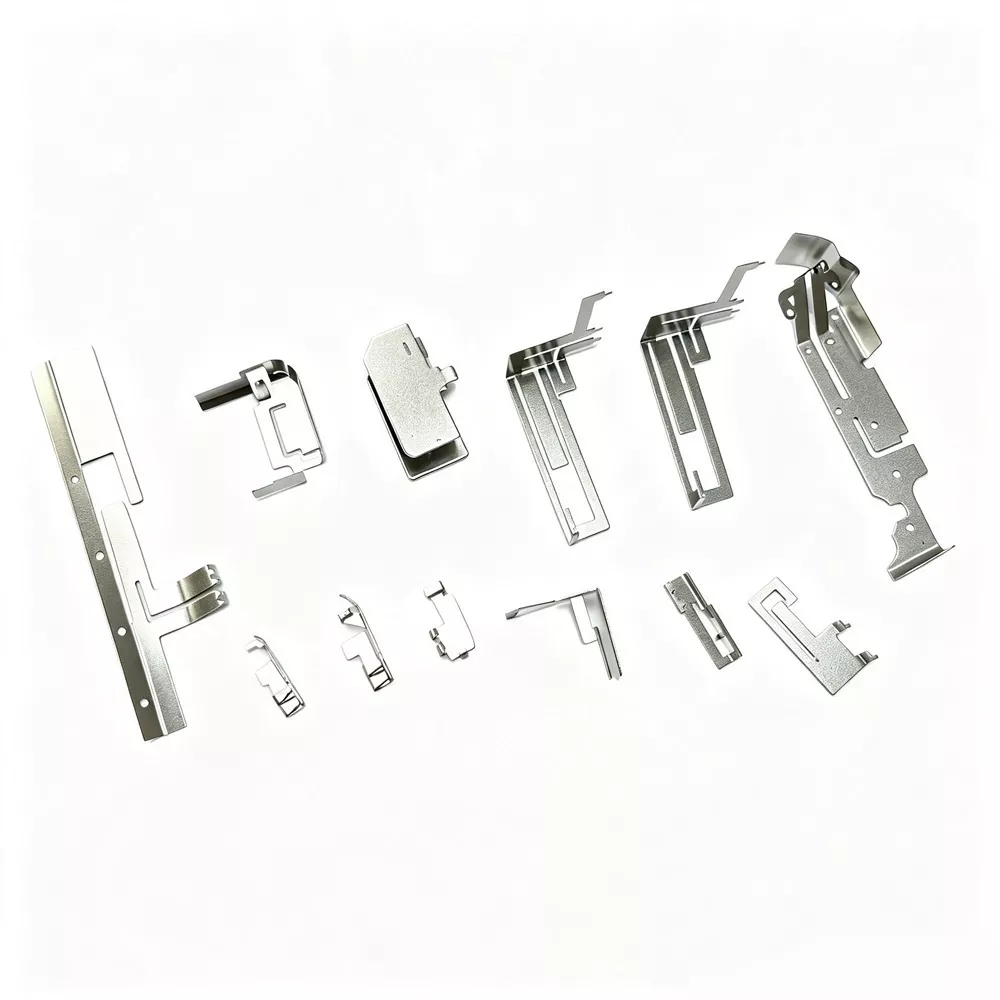

1. Spyruoklinė PIFA antena

Nerūdijančio plieno/fosforinės bronzos spyruoklė suformuota vientiso štampavimo būdu, pasižymi dideliu kietumu, geru atsparumu, atsparumu smūgiams, tinka montuoti transporto priemonėse, pramoniniam valdymui, sporto įrangai, neatsipalaiduoja ir nesioksiduoja ilgalaikio kontakto metu, tinka standartizuotai masinei gamybai.

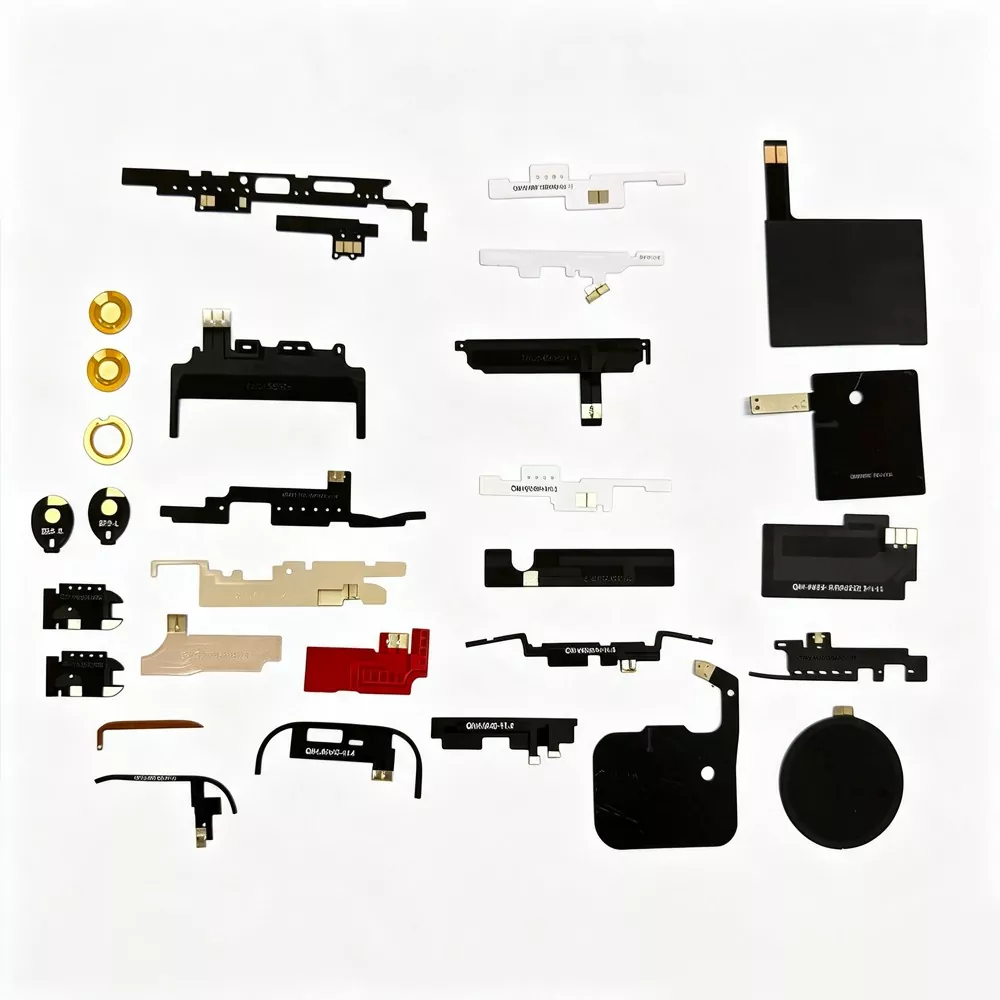

2. Viena FPC lanksti PIFA antena

Naudojant vieno sluoksnio FPC lanksčios plokštės ėsdinimo procesą, jis yra lengvas, plonas, lankstus, lankstomas ir tvirtinamas prie sienos, tinka itin ploniems įrenginiams, netaisyklingoms struktūroms ir mažiems korpusams. Šiuo metu tai yra pagrindinis integruotos antenos sprendimas išmaniajai aparatūrai.

Kaip veikia PIFA antenos

Daugelis klientų klaidingai mano, kad įmontuota antena yra tik „metalinis lopas“. Tiesą sakant, jis turi labai griežtą radijo dažnio rezonanso struktūrą, o principą galima visiškai patikrinti spektro analizatoriais, tinklo analizatoriais ir aidės kameros bandymais be tuštumos teorijos.

1. Įžeminimo rezonanso principas: PIFA struktūra remiasi spinduliavimo svirtimi + įžeminimo jungtimi, kad sudarytų apverstą F rezonanso kilpą. Palyginti su įprastomis antenomis, ji mažiau priklauso nuo įrenginio pagrindinės plokštės įžeminimo ir turi didesnį bendrą tinkamumo tolerancijos rodiklį.

2. Žemo profilio spinduliuotė: antena yra ypač žema ir sumontuota arti fiuzeliažo, o tai gali veiksmingai sumažinti signalo susilpnėjimą, atsirandantį dėl metalinio apvalkalo ekranavimo, ir išspręsti signalo nugrimzdimo problemą sumontavus įrangą.

3. Triukšmo filtravimas: PIFA pasižymi būdingomis filtravimo savybėmis, kurios gali išfiltruoti aukšto dažnio triukšmą, kurį sukuria pagrindinės plokštės CPU, maitinimo šaltinis ir atmintis, ženkliai sumažinant foninį triukšmą ir pagerinant signalo ir triukšmo santykį.

4. Su kelių juostų suderinamas rezonansas: dėl tikslaus maršruto parinkimo, plyšių ir varžos suderinimo dizaino viena FPC PIFA antena gali vienu metu priimti kelias juostas, įskaitant 2,4G, 5G, Bluetooth ir LTE, todėl žymiai sutaupoma įrenginio vidinė erdvė.

Išsamios techninės specifikacijos

Privalumai, palyginti su panašiais produktais

Įprastos antenos rinkoje dažnai turi bendrų problemų, įskaitant didelį korpuso slopinimą, nestabilų VSWR, prastą atsparumą trukdžiams ir nenuoseklų partijos veikimą. Mūsų PIFA antena suteikia aiškių pranašumų:

· Palyginti su įprastomis PCB antenomis: PCB antenas lengvai paveikia korpuso ekranavimas. Antena sumažina korpuso slopinimą daugiau nei 70%.

· Palyginti su keraminėmis antenomis: Keraminės antenos yra trapios ir jautrios temperatūrų skirtumams, o ši konstrukcija užtikrina didesnį atsparumą smūgiams, atsparumą karščiui ir didesnį bendrą pralaidumą.

· Palyginti su įprastomis FPC antenomis: Įprastoms FPC antenoms trūksta PIFA rezonansinės struktūros, todėl signalas smarkiai nukrypsta. Mūsų vienintelis FPC sprendimas užtikrina tikslų rezonansą ir stabilų veikimą.

· Palyginti su spyruoklinėmis antenomis be pavadinimo: Įprastoms spyruoklinėms antenoms trūksta varžos suderinimo, todėl signalas yra nestabilus. „Qianmu Communication“ prieš išsiuntimą atlieka pilną patikrinimą ir kalibravimą.

Kaip išsirinkti kokybišką PIFA anteną

1. Pažiūrėkite į struktūrą: hermetiškiems korpusams rinkitės PIFA struktūrą, o ne aklai naudodami įprastas FPC/PCB antenas;

2. Apsvarstykite taikymo scenarijus: Vibracijos įrangai pasirinkite spyruoklinę PIFA anteną; ypač plonai įrangai rinkitės FPC PIFA anteną.

3 Ieškokite partijos nuoseklumo: didelės gamyklos masinės gamybos kalibravimas, nedideli partijos veikimo skirtumai, mažas gedimų po pardavimo rodiklis;

4 Pažvelkite į tinkinimo galimybes: dydis, laidai ir atitikimas gali būti modifikuojami pagal bendrą mašinos struktūrą, kad atitiktų skirtingus gaminio ID dizainus.

DUK

1 klausimas: ar jį galima pritaikyti pagal dydį ir dažnių juostą?

A: Taip. Mūsų įmonė palaiko pasirinktinį, viso dydžio, visos dažnių juostos varžos atitikimą spyruoklinėms PIFA antenoms ir pavienėms FPC PIFA antenoms ir siūlo nemokamą schemos optimizavimą.

2 klausimas: kokie yra geresni PIFA antenų signalai nei įprastos antenos?

A: Didžiausias privalumas yra tas, kad jis turi mažiau slopinimo korpuse, yra atsparus ekranavimui ir trukdžiams, o tikroji patirtis visoje mašinos aplinkoje yra daug geresnė nei įprastų antenų.

3 klausimas: ar palaikote eksportą ir ar galite pateikti sertifikatą?

A: Palaikomas pasaulinis eksportas. Yra CE, ROHS, FCC, bandymų ataskaitos, gamyklos kvalifikacija, visiškai atitinkanti B2B pirkimo reikalavimus užsienio prekybai.
