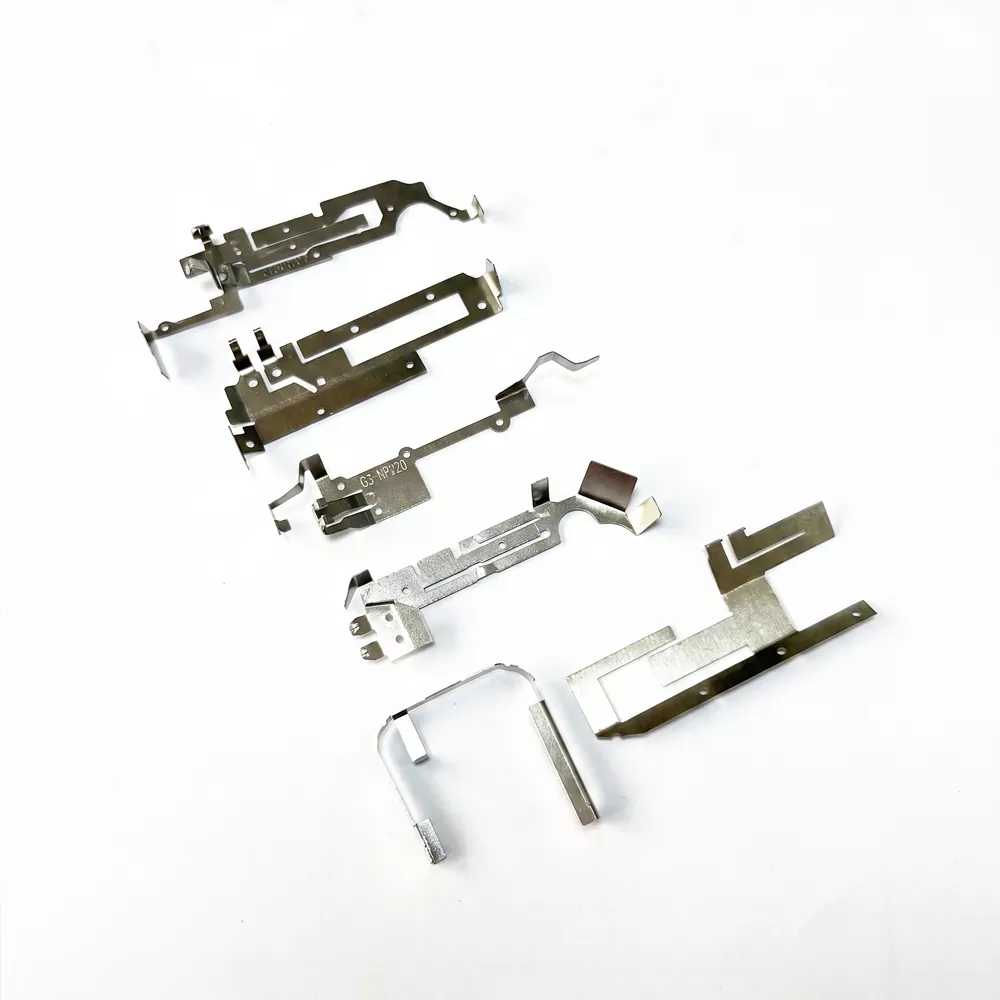

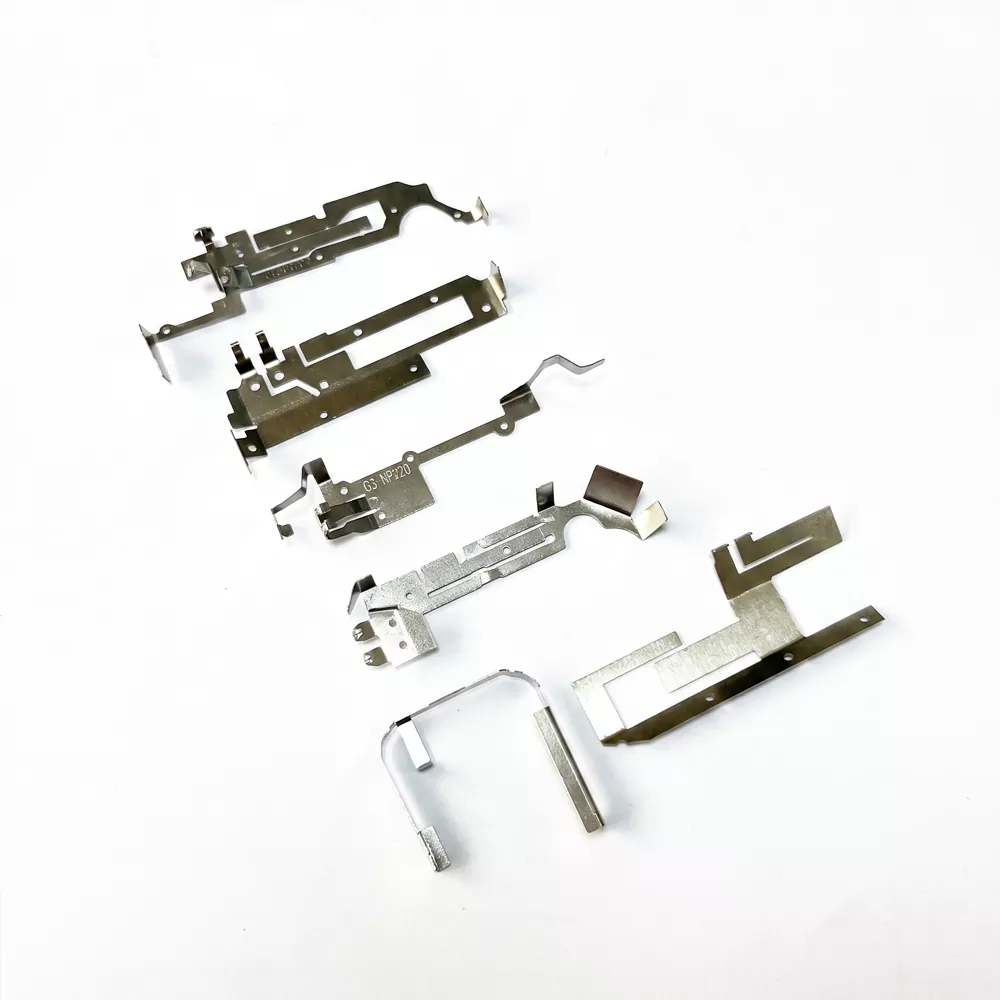

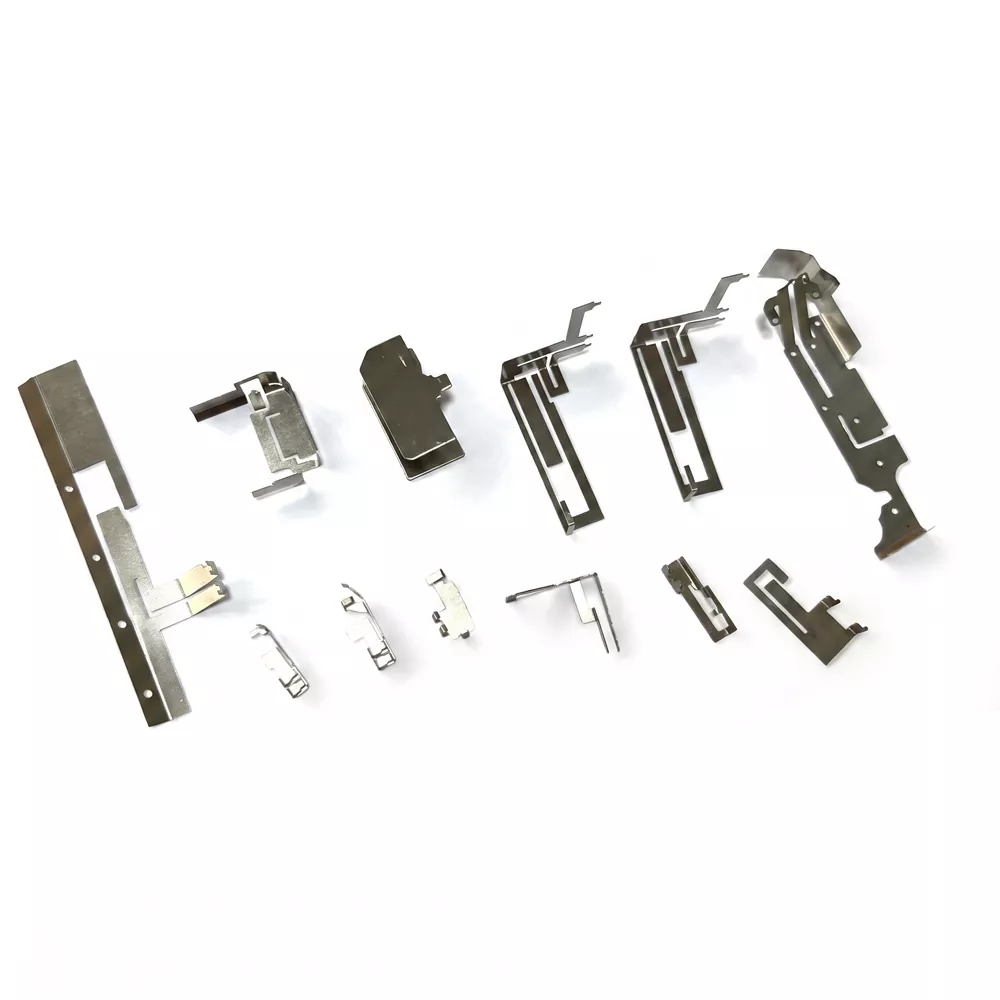

Metalinė antspaudinė antena

Metalo štampavimo antena yra RF komponentas, pagamintas iš itin plono nerūdijančio plieno (pvz., SUS301 arba SUS304) arba vario lydinio, naudojant tikslią štampavimo procesą. Paprastai jis yra mažesnis nei 1 mm storio ir yra sukurtas taip, kad glaudžiai atitiktų išlenktus arba netaisyklingus įrenginio paviršius, todėl tinka kompaktiškiems elektroniniams gaminiams.

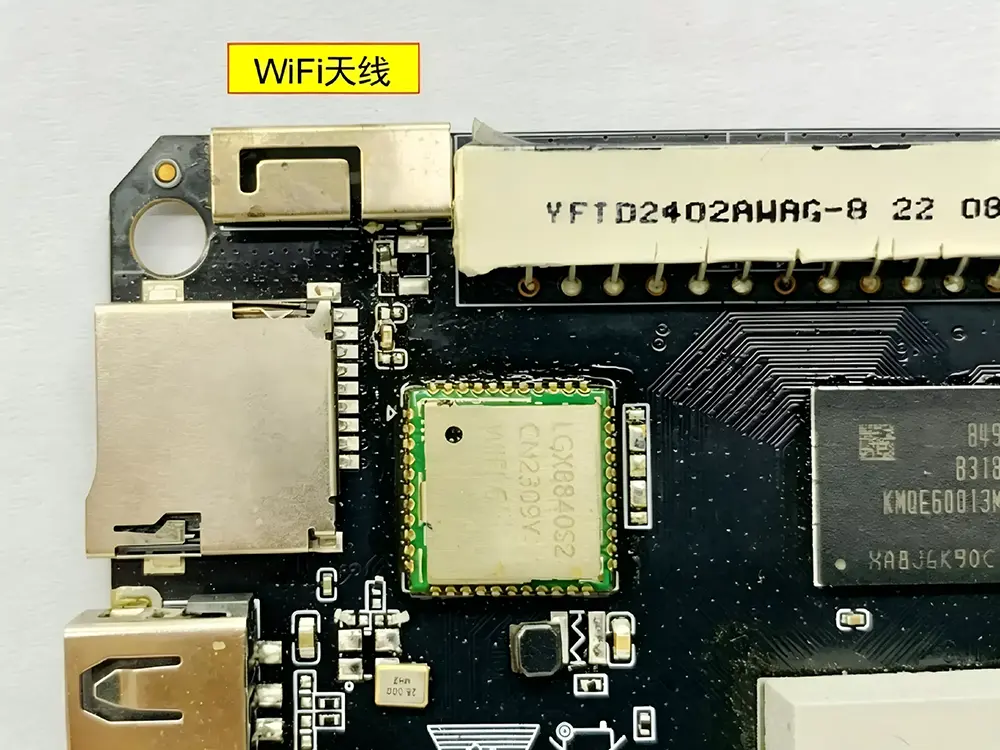

Ši antena veikia per elektromagnetinį rezonansą, kurį sukuria kruopščiai suprojektuota metalo geometrija. Montavimo metu apatiniai kontaktiniai taškai prispaudžiami prie PCB antenos gnybtų, suformuojant patikimą elektros jungtį be litavimo. Spyruoklinė kontaktinė struktūra užtikrina stabilų signalo perdavimą, tuo pačiu sugerdama mechaninį įtempimą dėl elastinės deformacijos, palaikydama ilgalaikį patvarumą pakartotinio surinkimo ir vibracijos sąlygomis.

Pagrindinės techninės specifikacijos

Metalinio antspaudo antena skirta kompaktiškoms RF programoms su kontroliuojama varža ir stabiliu mechaniniu kontaktu.

Standartizuotos bandymo sąlygos

Siekiant užtikrinti duomenų nuoseklumą, visi RF ir mechaniniai parametrai matuojami tokiomis standartizuotomis sąlygomis:

Varžos ir VSWR matavimas

Išbandyta naudojant kalibruotą vektorinį tinklo analizatorių (VNA) su 50 Ω atskaitos sistema.

RF veikimo aplinka

Matavimai atliekami laisvoje erdvėje arba pusiau aidintoje aplinkoje su standartine atskaitos įžeminimo plokštuma.

Mechaninio kontakto testas

Antena montuojama ant standartinio PCB trinkelės išdėstymo su nustatytu kontakto aukščiu ir kontroliuojama spaudimo jėga.

Dažnio matavimo sąlyga

Centrinis dažnis įvertintas sumontavus tipiniame įrenginio korpuse, siekiant atsižvelgti į derinimo efektą.

Temperatūros bandymo būklė

Šiluminis ciklas vyksta nuo -40 ℃ iki +85 ℃, nuolat stebint elektrinį darbą.

Taikomi įrenginiai ir taikomųjų programų scenarijai

Pagrindinis pardavimo taškas: kodėl verta rinktis aparatinę spyruoklinę anteną?

Erdvę taupantis dizainas

Jo žemo profilio struktūra gali prisitaikyti prie išlenktų ar netaisyklingų paviršių, taip padidindama vidinę erdvę akumuliatoriams ir kitiems komponentams.

Ekonomiškas surinkimas

Presuojama jungtis su PCB kontaktais pašalina litavimo procesus, sumažina surinkimo laiką ir gamybos sąnaudas masinėje gamyboje.

Mechaninis patvarumas

Elastinga kontaktinė struktūra palaiko stabilų elektrinį veikimą esant vibracijai, smūgiui ir pakartotiniam mechaniniam įtempimui.

Tikslus padėties nustatymo dizainas

Antspauduotos išlygiavimo skylės (apvalios ir įpjovos) užtikrina tikslią padėtį tarp antenos tiekimo taško ir PCB automatinio surinkimo metu.

Montavimo vadovas ir inžinerinės rekomendacijos

Šias diegimo gaires pateikia Shenzhen Qianmu Communication Technology Co., Ltd., siekdama užtikrinti optimalų metalinės antspaudos antenos veikimą sistemos lygio programose.

1. Padėties projektavimas

Antenos konstrukcijoje suprojektuokite bent dvi išlygiavimo angas: vieną apskritą angą pirminiam padėties nustatymui ir vieną pailgą antriniam išlygiavimui. Atstumas turi būti pakankamas, kad būtų užtikrintas mechaninis stabilumas surinkimo metu.

2. Licencijos reikalavimai

Laikykite spinduliuojantį elementą be aplinkinių metalinių komponentų ir laidžių medžiagų. Reikėtų išlaikyti tinkamą laisvos vietos zoną, kad būtų sumažintas netoliese esančių konstrukcijų sukeltas derinimo poveikis. Stabiliam tvirtinimui galima naudoti lipnią fiksaciją.

3. Kontaktinio slėgio valdymas

Kontaktinė jėga tarp spyruoklės gnybto ir PCB padavimo padėklo turi būti kontroliuojama nurodytame mechaniniame diapazone. Nepakankamas slėgis gali turėti įtakos RD kontakto stabilumui, o per didelis slėgis gali sukelti nuolatinę kontaktinės konstrukcijos deformaciją.

4. Sistemos lygio derinimas

Surinkus į galutinį įrenginį, antenos veikimas gali pasikeisti dėl sujungimo su korpusu ir aplinkiniais komponentais. Norint užtikrinti rezonanso tikslumą sistemos lygiu, rekomenduojama atlikti galutinį derinimą naudojant vektorinio tinklo analizatorių (VNA).

Kaip pasirinkti tinkamą aparatūros spyruoklinę anteną?

Renkantis metalinę anteną, vertinimas turėtų būti pagrįstas šiais pagrindiniais dizaino veiksniais:

Laisva įrenginio vieta

Išmatuokite vidinę gaubto erdvę ir pasirinkite tinkamo ilgio, pločio ir storio anteną, kad užtikrintumėte tinkamą mechaninį pritaikymą.

Veikimo dažnis ir pralaidumas

Apibrėžkite tikslinę ryšio juostą (pvz., „WiFi“, „Bluetooth“ arba žemesnių nei GHz IoT juostas). Siaurajuosčio dizaino antenos veikimą galima tiksliai sureguliuoti kūrimo metu koreguojant konstrukciją.

Taikymo aplinka

Norint pagerinti atsparumą korozijai ir temperatūros stabilumą, automobiliams, lauke ar pramonėje rekomenduojama pasirinkti tokias medžiagas kaip SUS304 ir paviršiaus dengimą.

PCB ir surinkimo dizainas

Užtikrinkite tinkamą tiekimo taško išlygiavimą ant PCB. Pasirinkite tinkamą montavimo konstrukciją (prispaudžiamą arba spyruoklinio kontakto konstrukciją), kad pagerintumėte surinkimo nuoseklumą ir masinės gamybos išeigą.

Kodėl verta rinktis Shenzhen Qianmu Communication Technology Co., Ltd.

„Shenzhen Qianmu Communication Technology Co., Ltd.“ daugiausia dėmesio skiria belaidžių įrenginių metalinių antspaudų sprendimų projektavimui ir gamybai, palaiko OEM / ODM kūrimą ir pritaikytas antenų struktūras įvairioms RF programoms.

Vidaus gamybos pajėgumai

Tikslus štampavimas ir įrankiai yra kontroliuojami viduje, užtikrinant stabilų gamybos nuoseklumą ir keičiamą produkciją.

Programomis pagrįstas pritaikymas

Antenos konstrukcijas galima reguliuoti pagal geometriją, elastingumą ir paviršiaus apdorojimą, kad atitiktų skirtingus įrenginio ir korpuso reikalavimus.

Proceso lygio kokybės kontrolė

Mechaninis patikimumas ir RF veikimas yra tikrinami gamybos metu, įskaitant kontaktų stabilumo ir elektros nuoseklumo patikras.

Inžinerinė pagalba kūrimo metu

Galima techninė pagalba nuo prototipų kūrimo iki masinės gamybos, įskaitant integravimo gaires PCB ir sistemos lygiu.

DUK

1 klausimas: koks yra metalinės spaustuko antenos signalo efektyvumas?

A: Dėl kompaktiško dydžio efektyvumas paprastai svyruoja nuo 30% iki 50%. Jis tinka mažo nuotolio ir sąnaudoms jautrioms programoms, tokioms kaip išmanieji namų įrenginiai. „Qianmu Communications“ taip pat teikia optimizuotus antenų sprendimus, kad būtų patenkinti ilgo nuotolio reikalavimai.

2 klausimas: ką turėčiau daryti, jei litavimo antgalis yra prispaustas prie PCB, o kontaktas yra prastas?

A: Surinkdami įsitikinkite, kad PCB plokštės aukštis ir tinkamas tvirtinimo slėgis. Spyruoklinė konstrukcija skirta stabiliam kontaktui, o prieš išsiunčiant atliekamas standartinis bandymas.

3 klausimas: ar palaikote mažų partijų mėginių ėmimą?

A: Visiškai palaiko. Kaip profesionalus metalinių antspaudų antenų tiekėjas, suprantame reikalavimus MTEP etape ir siūlome lanksčias prototipų kūrimo paslaugas, kurios padės jums greitai patvirtinti projektą.

4 klausimas: kas turi įtakos metalinės antenos veikimui?

 A: Veikimui daugiausia įtakos turi PCB išdėstymas, žemės dydis, aplinkinis metalas ir korpuso struktūra.

5 klausimas: kodėl po įdiegimo pasikeičia dažnis?

A: Metalinė aplinka ir korpuso medžiagos gali sumažinti rezonansą, todėl reikia galutinai suderinti sistemos lygį.

6 klausimas: kas sukelia prastą kontaktų veikimą?

A: Netinkamas PCB padėklo aukštis arba nepakankamas spyruoklės slėgis gali turėti įtakos elektriniam stabilumui.

7 klausimas: ar palaikote prototipų kūrimą? A: Taip, tiek mėginių gamyba, tiek mažų partijų pritaikymas palaikomi MTTP patvirtinimui.
