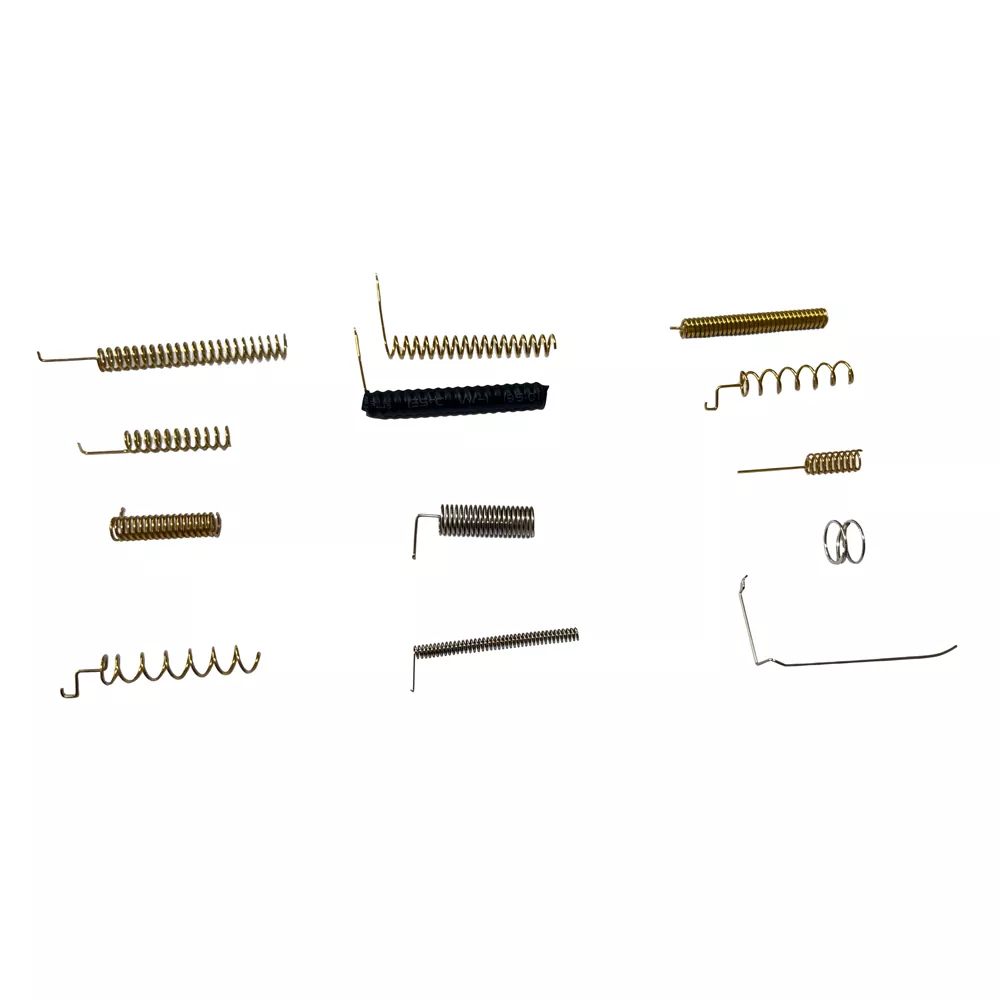

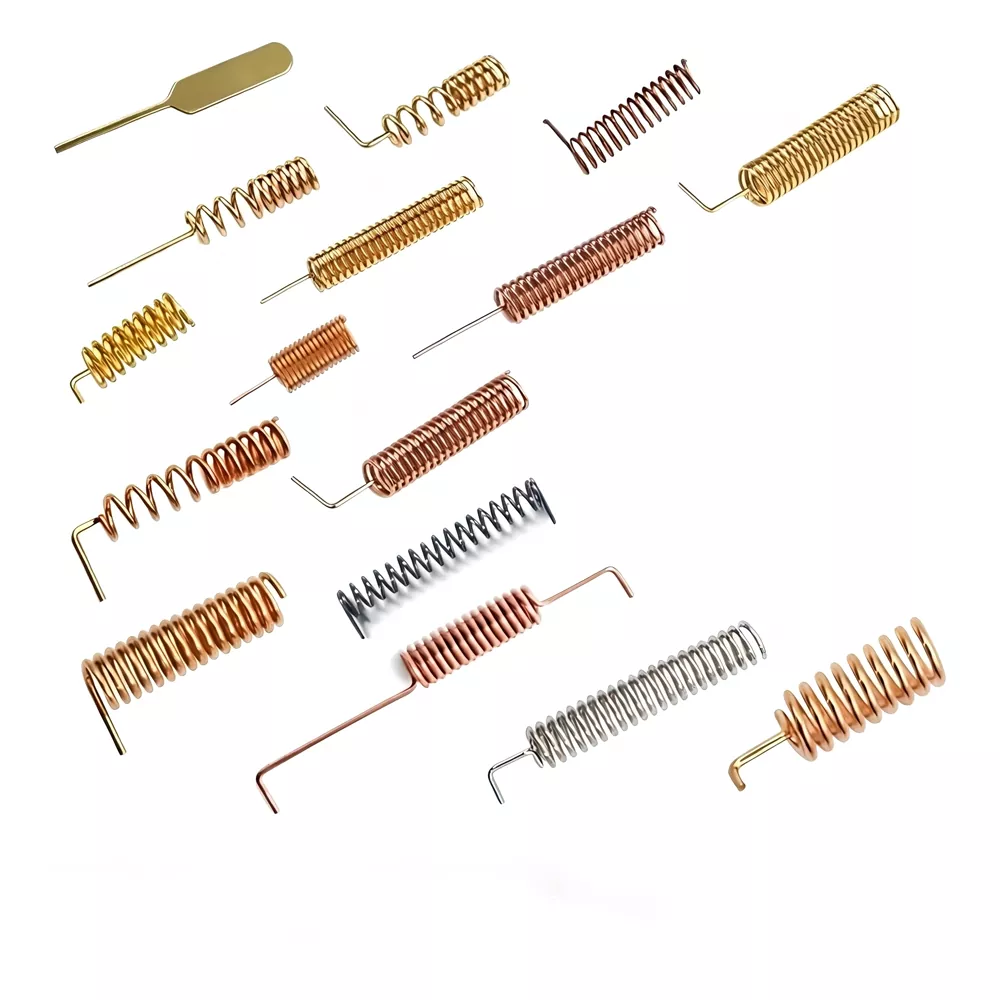

Pavasarinė antena
Kaip profesionalus tiekėjas, „Qianmu Communication“ siūlo pritaikytas didelio tikslumo spyruoklinės antenos paslaugas. Pagaminta iš aukščiausios kokybės medžiagų. Padengtas nikeliu anglies plienas Pagamintas iš fosforinės bronzos, jis pasižymi išskirtiniu laidumu ir atsparumu korozijai. Esame patikimi.Kinijos gamintojasSiūlome vieno langelio sprendimą – nuo prototipų kūrimo iki masinės gamybos, plačiai naudojamų daiktų internete, nuotolinio valdymo pultuose ir belaidžio ryšio moduliuose.
Spyruoklinė antena (taip pat žinoma kaip sraigtinė antena) yra antenos konstrukcija, kurioje metalinis laidininkas yra suvyniotas į spiralės spyruoklės formą, naudojant spiralės formos metalinį laidininką kaip signalo perdavimo priemonę. Jis turi 50 omų varžos dizainą ir susideda iš trijų pagrindinių komponentų: vidinio varinio laido (naudojamo signalams perduoti ir priimti), išorinio ekranavimo laido (skirto blokuoti išorinius elektromagnetinius trukdžius) ir išorinio izoliacinio sluoksnio (kuris neutralizuoja išorinės talpos ir induktyvumo poveikį). Kartu šie komponentai sudaro uždarą sistemą, pasižyminčią stipriu anti-interferenciniu veikimu.
„Shenzhen Qianmu Communication Technology Co., Ltd.“, profesionali įmonė, besispecializuojanti ryšių produktų antenų tyrime, plėtroje, gamyboje ir pardavimuose, jau daugelį metų aktyviai dirba antenų srityje ir yra įsipareigojusi teikti pasauliniams klientams aukštos kokybės spyruoklinių antenų sprendimus.
Techninės specifikacijos
Qianmu Communication spyruoklinė antena apima kelias dažnių juostas nuo žemų iki aukštų dažnių, atitinkančių įvairių taikymo scenarijų reikalavimus. Pagrindiniai techniniai parametrai yra šie:
|
Parametras elementas |
Specifikacijų diapazonas |
|
Dažnių diapazonas |
315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2,4GHz / GSM 824-2170MHz |
|
Pelnas |
0,8 dBi ~ 3,5 dBi |
|
Varža |
50 Omega |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Poliarizacija |
Vertikali poliarizacija / žiedinė poliarizacija |
|
Radiacijos modelis |
Įvairiakryptis |
|
Galios talpa |
Max 50W |
|
Darbinė temperatūra |
-40 ℃ ~ +85 ℃ |
|
Antenos efektyvumas |
35–80 % (priklauso nuo diegimo aplinkos) |
|
Medžiaga |
Varis, auksavimas, nikeliavimas ir kt. |

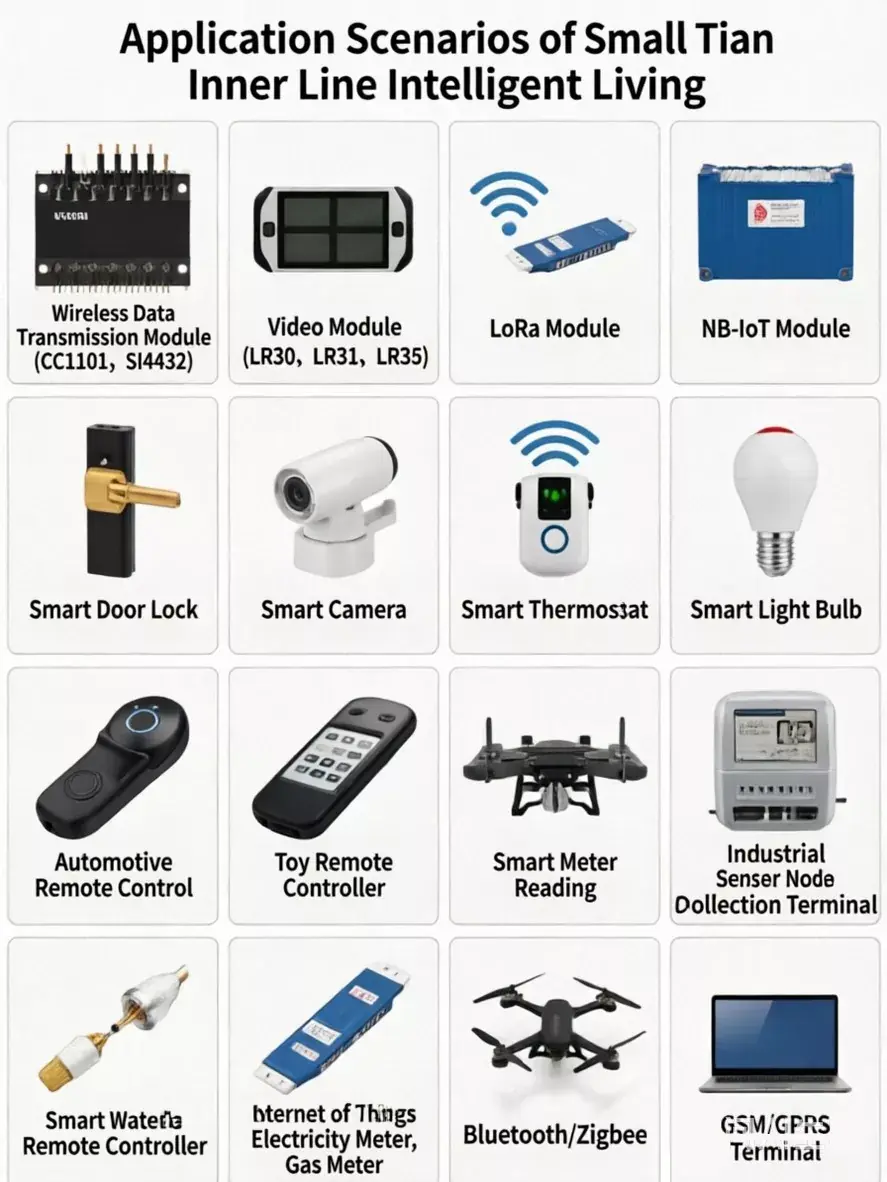

Taikomi įrenginiai
„Qianmu“ ryšio spyruoklinė antena plačiai naudojama šiuose įrenginiuose ir scenarijuose:
Belaidžio duomenų perdavimo modulis: CC1101, Si4432 ir kiti belaidžiai RF moduliai
LoRa moduliai: LR30, LR31, LR36 ir kiti LoRa ryšio moduliai
NB-IoT modulis: NB-IoT belaidžio ryšio terminalas
Išmanieji namų įrenginiai: išmaniosios durų spynos, išmaniosios kameros, išmanieji termostatai, išmaniosios lemputės ir kt.
Belaidžiai nuotolinio valdymo įrenginiai: automobilių nuotolinio valdymo pultai, žaisliniai nuotolinio valdymo pultai, pramoniniai nuotolinio valdymo pultai ir kt.
IoT terminalas: daiktų interneto jutiklių mazgai, duomenų gavimo terminalai
Išmanieji skaitikliai: išmanieji vandens, elektros ir dujų skaitikliai
„Bluetooth“ / „Zigbee“ modulis: „Bluetooth“ belaidis ryšys, „Zigbee“ tinklo įrenginiai
Dronų telemetrija: duomenų nuoroda mažiems dronams
GSM/GPRS įrenginiai: GSM modemai, nuotolinio stebėjimo sistemos
Palyginimas su konkuruojančiais produktais
|
Palyginimo elementas |
Qianmu komunikacijos spyruoklinė antena |
PCB antena |
Išorinė strypo antena |
|
Pelnas |
0,8–3,5 dBi |
2–6 dBi |
Santykinai Aukštas |
|
Įvairios krypties našumas |
★★★★★ Puiku |
★★☆ Stiprus kryptingumas |
★★★★ Puiku |
|
Dydis |
★★★★ Kompaktiškas |
★★★★★ Itin mažas |
★★☆ Didelis |
|
Galimybė kovoti su trukdžiais |
★★★★★ Stiprus |
★★★ Vidutinis |
★★★★ Santykinai stiprus |
|
Montavimo lankstumas |
★★★★★ Itin lankstus |
★★★ Pataisyta tik ant PCB |
★★★ Reikalingas išorinis montavimas |
|
Kaina |
★★★★ Vidutinis |
★★★★★ Žemas |
★★☆ Santykinai aukštas |
|
Dizaino modifikavimas |
★★★★ Lankstus |
★★☆ Reikalingas PCB perdarymas |
★★★ Įprasta |
„Qianmu Communication“ spyruoklinė antena užtikrina optimalų pusiausvyrą tarp įvairiakryptės aprėpties, apsaugos nuo trukdžių, diegimo lankstumo ir bendrų išlaidų, todėl tai yra idealus įtaisytosios antenos pasirinkimas daiktų interneto ir belaidžio ryšio įrenginiams.

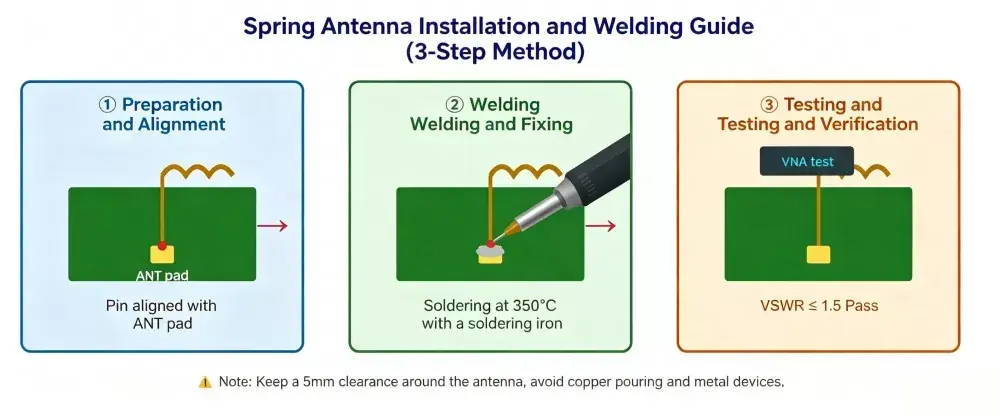

Diegimo vadovas
1 veiksmas: pasiruoškite suvirinimui
Sulygiuokite spyruoklinės antenos gale esantį kaištį (paprastai vieną kaištį arba litavimo padėklą) su ANT litavimo kilimėliu, skirtu PCB. Kad būtų užtikrintas tinkamas signalo perdavimas, litavimo padas turi būti prijungtas prie RF tiekimo linijos, pvz., 50 omų mikrojuostos linijos arba koplanarinio bangolaidžio.
2 žingsnis: suvirinimas ir tvirtinimas
Sulenkite kabliuko formos dalį ir prijunkite prie belaidžio modulio ANT kaiščio, tada saugiai užbaikite litavimo procesą. Rekomenduojamas pakartotinis litavimas, nes jis suderinamas su standartiniais paviršinio montavimo montavimo procesais.
3 veiksmas: patikrinimas ir bandymas

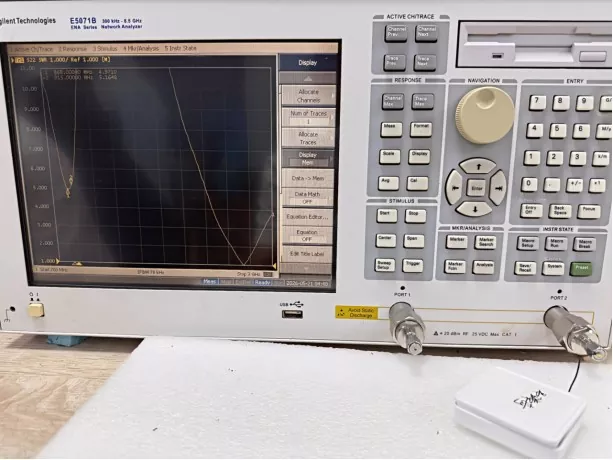

Po litavimo naudokite vektorinį tinklo analizatorių, kad išmatuotų įtampos pastoviosios bangos santykį (VSWR) ir patikrinkite, ar RF veikimas atitinka reikiamas specifikacijas.
Pastabos
1. Išlaikykite laisvą zoną: Venkite tiesti laidus ir nestatyti metalinių komponentų 5 mm spinduliu nuo antenos; neuždenkite akumuliatoriaus arba ekranavimo dangtelio 10 mm ar daugiau virš apačios.
2. 50Ω perdavimo linija: RF lustą prijunkite tiesiogiai per mikrojuostelę tame pačiame sluoksnyje arba juostelę vidiniame sluoksnyje; kampuose naudokite 45° kampus, kad išvengtumėte staigių varžos pokyčių.
3. Laikykitės atokiau nuo metalo: naudojant spyruoklinę anteną, pirmiausia reikia užtikrinti, kad antena būtų atokiai nuo metalinių medžiagų, įskaitant grandinių plokščių įžeminimo plokštes, laidų pėdsakus, baterijas, ekranus, metalinius korpusus ir kt.
4. Nuosekli suvirinimo kryptis: masinėje gamyboje labai svarbu užtikrinti, kad antenos suvirinimo kryptis atitiktų suvirinimo kryptį, kurią antenos gamintojas nurodė pasirinkimo metu.
5. Derinimas ir ribojimas: jei viso įrenginio su plastikiniu korpusu elektromagnetinė aplinka yra sudėtinga, RF gale galima rezervuoti π tinklą, o rezonansinį dažnį galima tiksliai sureguliuoti naudojant reguliuojamą kondensatorių nuo 3 pF iki 6,8 pF.
Kaip išsirinkti spyruoklinę anteną?
|
Pasirinkimo žingsniai |
Pagrindiniai taškai |
Detalės |
|
1. Patvirtinkite veikimo dažnį |
Pasirinkite anteną pagal ryšio protokolą ir dažnių juostą |
Įprastos dažnių juostos: • 315 MHz: tradiciniai nuotolinio valdymo įrenginiai • 433 MHz: LoRa, išmanieji skaitikliai, pramoniniai nuotolinio valdymo pultai • 470/490 MHz: pramoninė daiktų interneto įranga • 868/915 MHz: ISM juostos, skirtos Europai ir Šiaurės Amerikai • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • GSM ryšio modulis. |
|
2. Įvertinkite pelno reikalavimą |
Suderinkite stiprinimą su perdavimo atstumu |
•Trumpas atstumas (<100 m): 0,8–2 dBi • Vidutinis atstumas (100–500 m): 2–3 dBi • Didelis atstumas (>500 m): virš 3 dBi |
|

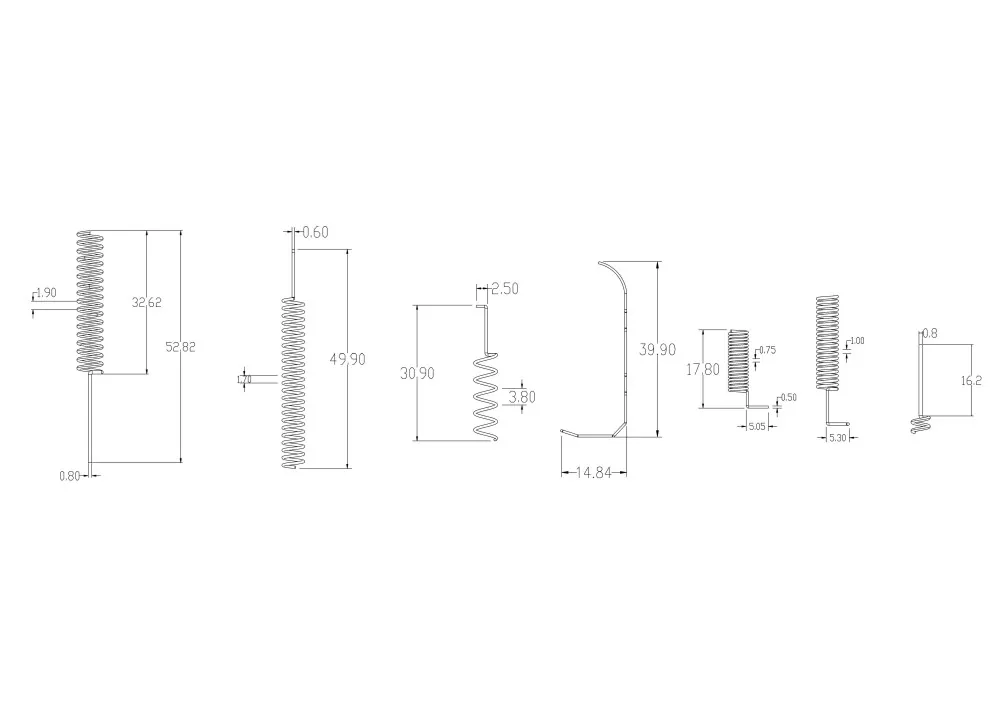

3. Pažymėkite Installation Space |
Suderinkite dydį ir struktūrą su PCB |
1. Išmatuokite vidinę įrangos erdvę, kad pasirinktumėte tinkamą ilgį ir skersmenį. 2. Galimos lenktos antenos, skirtos PCB briaunoms montuoti patalpose, kuriose yra ribota vieta. |
|
4. Įvertinkite taikymo aplinką |
Apsauga nuo trukdžių ir antikorozinė apsauga |
1. Įranga su metaliniu ekranavimu: rekomenduojama žiedinės poliarizacijos antena. 2. Drėgna/lauko aplinka: Sidabro/aukso dengimas antioksidacijai. |
|
5. Pasirinkite patikimą tiekėją |
Vieno langelio individualizuota gamybos paslauga |
„Qianmu Communication“ yra profesionali antenų gamykla ir tiekėja, palaikanti OEM ir ODM, teikianti visas paslaugas, įskaitant antenos projektavimą, mėginių ėmimą ir masinę gamybą. |
DUK
1 klausimas: kas yra geresnė, spyruoklinė ar PCB antena?
A: Pasirinkimas priklauso nuo konkrečių taikymo reikalavimų. Spring Antenna sprendimai tinka tolimojo perdavimo (>100 metrų), įvairiakryptės aprėpties ir lanksčių montavimo krypčių reikalaujančioms programoms, o PCB antenos labiau tinka kompaktiškiems įrenginiams su griežtais dydžio ir sąnaudų apribojimais. „Qianmu Communication“ teikia abu sprendimus ir profesionalias rekomendacijas, pagrįstas skirtingais projekto poreikiais.
2 klausimas: ar didesnis stiprinimas visada reiškia geresnį antenos veikimą?
A: Nebūtinai. Didesnis stiprinimas paprastai pagerina signalo koncentraciją, bet gali sumažinti aprėptį tam tikromis kryptimis. Renkantis optimalų atstumą, reikia atsižvelgti į perdavimo atstumą, aprėpties reikalavimus ir taikymo aplinką. „Qianmu Communication“ siūlo produktus su skirtingomis stiprinimo parinktimis nuo 0,8 iki 3,5 dBi.
3 klausimas: ar anteną galima pritaikyti?
A: Taip. „Qianmu Communication“ teikia OEM / ODM pritaikymo paslaugas, įskaitant dažnio reguliavimą, dydžio modifikavimą, medžiagų pasirinkimą ir lenkimo kampo pritaikymą, kad atitiktų skirtingus taikymo reikalavimus.
4 klausimas: koks yra darbinės temperatūros diapazonas?
A: Qianmu Communication produktai patikimai veikia nuo -40 ℃ iki +85 ℃, atitinkantys daugumos pramonės ir vartotojų poreikius.
5 klausimas: ar reikalingas varžos suderinimas?
A: Taip. Standartinė varža yra 50 Ω, o praktiniam naudojimui gali prireikti suderinti komponentus tarp antenos ir RF siųstuvo prievado, kad būtų pasiektas optimalus veikimas. „Qianmu Communication“ teikia techninę antenos suderinimo ir derinimo palaikymą.
6 klausimas: koks yra minimalus užsakymo kiekis (MOQ)?
A: Qianmu Communication palaiko lanksčius užsakymų kiekius, nuo prototipų pavyzdžių ir mažų partijų iki didelio masto gamybos. Norėdami sužinoti daugiau apie MOQ reikalavimus, susisiekite su mūsų pardavimo komanda.
