Šiuolaikinei teisėsaugos ir lauko registravimo įrangai patikimas padėties nustatymas yra daugiau nei patogumas – tai gali tiesiogiai paveikti įrodymų atsekamumą ir veikimo saugą.QianmuvystoBody Cam GPS antenakaip pramoninės klasės GNSS keraminė antena, skirta ant kūno nešiojamoms kameroms, įrodymų rinkimo terminalams, patruliavimo įrangai ir kitiems reikliems mobiliesiems įrenginiams. Jo GPS, BeiDou, GLONASS ir Galileo suderinamumas, RHCP dizainas ir tvirta keraminė konstrukcija yra sukurti taip, kad išlaikytų stabilų palydovų priėmimą sudėtingose aplinkose.
Ant kūno nešiojamoje kameroje esanti GPS antena turi veikti aplink žmogaus kūno kliūtis, kompaktiškas įrenginio konstrukcijas, metalinį ekranavimą, korinio RF modulius, baterijas ir kintančias lauko sąlygas. Todėl tinkama GNSS antena reikalauja daugiau nei paprasto palydovinio priėmimo. Šiame straipsnyje paaiškinama, kaip keraminės antenos konstrukcija, žiedinė poliarizacija, RF trukdžių valdymas, plačios temperatūros medžiagos ir teisingas montavimas prisideda prie stabilios padėties nustatymo. Jame taip pat palyginamos keraminės ir lanksčios FPC antenos technologijos ir pateikiamos pagrindinės profesionalių kūno kamerų gamintojų pasirinkimo ir įrengimo aplinkybės.
Turinys
- Kas yra kūno kameros GPS antena?
- Kodėl GPS našumas yra svarbus prie kūno nešiojamuose fotoaparatuose?
- Kokius našumo veiksnius turėtų įvertinti pirkėjai?
- Keraminė GPS antena ir FPC antena
- Pagrindinės techninės specifikacijos
- Kaip turėtų būti įdiegta GPS antena?
- Tipinės programos
- DUK
- Išvada
Kas yra kūno kameros GPS antena?
Kūno kameros GPS antena yra specializuotas GNSS priėmimo komponentas, skirtas gauti palydovinės navigacijos signalus ant kūno nešiojamoms kameroms ir nešiojamiems įrodymų įrašymo terminalams. Skirtingai nuo bendrosios paskirties GPS antenos, ji turi veikti kompaktiškoje patalpoje ir kovoti su kūno kliūtimis, elektroniniais trukdžiais, judėjimu ir besikeičiančia lauko aplinka.

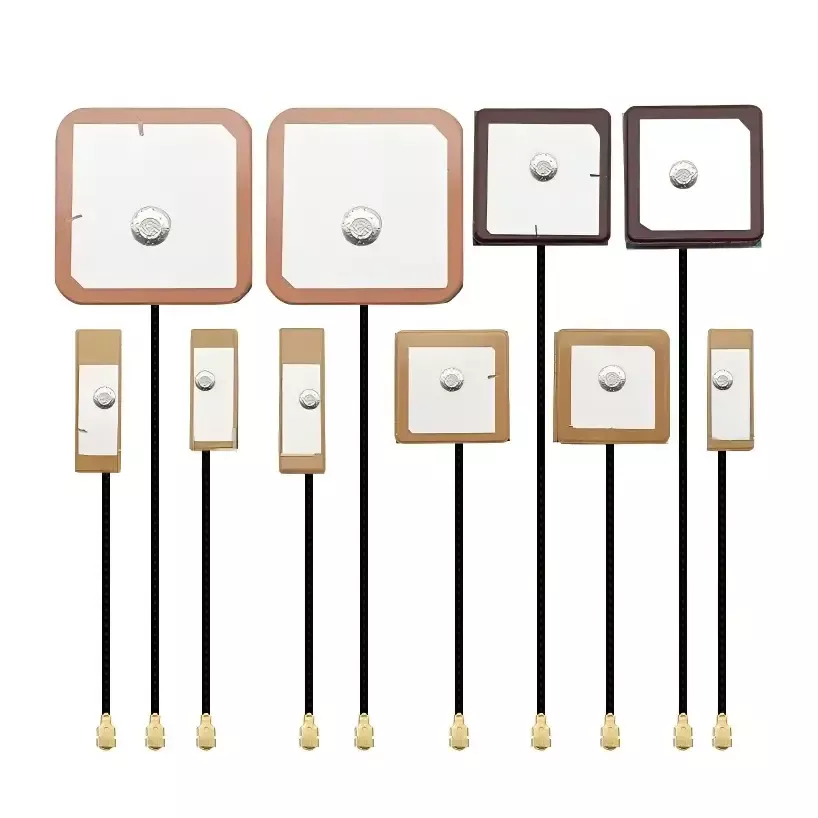

„Qianmu“ sprendime naudojama didelės dielektrinės keramikos pleistrų struktūra ir dešinės pusės žiedinė poliarizacija (RHCP). Dizainas palaiko GPS L1 1575,42 MHz dažniu ir BeiDou B1 1561 MHz dažniu, o suderinamumas su pagrindinėmis palydovinės navigacijos sistemomis gali palaikyti profesionalias padėties nustatymo programas tiek vidaus, tiek tarptautinėse rinkose.
Antena priima palydovinius signalus ir perduoda optimizuotą RF signalą padėties nustatymo mikroschemų rinkiniui. Tada įrenginys gali apskaičiuoti informaciją apie vietą, greitį, laiką ir aukštį bei susieti vietos duomenis su įrašytu garso ir vaizdo įrašu. Tai sukuria praktinį ryšį tarp įrašyto turinio ir vietos, kurioje įvyko įvykis.
Kodėl GPS našumas yra svarbus prie kūno nešiojamuose fotoaparatuose?
Ant kūno dėvimos kameros dažnai naudojamos darbuotojams vaikštant, bėgant, sukant, įvažiuojant į pastatus ar valdant transporto priemones. Šie judesiai sukuria sunkesnę RF aplinką, nei įprastai patiria stacionarus GPS imtuvas.
Stabili padėties nustatymas gali suteikti keletą praktinių privalumų:
- Įrodymų atsekamumas:Vietos informacija gali būti susieta su įrašyta filmuota medžiaga ir veiklos įvykiais.
- Nepertraukiamos trajektorijos įrašai:Patikimas palydovų priėmimas padeda sumažinti judėjimo stebėjimo spragas.
- Veiklos supratimas:Lauko komandos gali gauti patikimesnę vietos informaciją mobiliųjų operacijų metu.
- Sumažintas padėties nukrypimas:Geresnis antenos veikimas gali padėti apriboti nestabilius vietos rodmenis, atsirandančius dėl silpnų arba atsispindėjusių signalų.
- Pasaulinis diegimas:Kelių sistemų GNSS suderinamumas yra naudingas įrangai, skirtai skirtingoms geografinėms rinkoms.
Todėl gamintojams antenos pasirinkimas turėtų būti svarstomas ankstyvosiose kūno kameros projektavimo stadijose, o ne kaip galutinė komponentų parinkimo užduotis.
Kokius našumo veiksnius turėtų įvertinti pirkėjai?
1. Suderinamumas su palydovine sistema
Profesionalios kūno kameros gali būti naudojamos įvairiose šalyse ir įvairiose veiklos aplinkose. GPS ir BeiDou palaikymas kartu su GLONASS ir Galileo gali suteikti daugiau lankstumo kuriant įrangą vidaus ir užsienio rinkoms.
2. Žiedinė poliarizacija
GNSS palydovų signalai turi žiedinės poliarizacijos charakteristikas. RHCP antena sukurta taip, kad atitiktų šią signalo savybę ir gali padėti sumažinti tam tikrų atspindėtų ir netinkamai poliarizuotų signalų poveikį. Tai ypač naudinga aplink pastatus, transporto priemones, metalines konstrukcijas ir kitus atspindinčius paviršius.
3. Atsparumas RF trukdžiams
Šiuolaikinėje korpuso kameroje gali būti 4G/5G ryšio modulių, Wi-Fi, procesorių, baterijų ir kitų elektroninių grandinių. Šie komponentai gali sukurti elektriškai sudėtingą aplinką. Antenos suderinimas ir tinkamas fizinis atskyrimas gali padėti sumažinti nepageidaujamą RF ryšį ir pagerinti padėties nustatymo stabilumą.
4. Aplinkos patikimumas
Profesionali įranga gali būti veikiama vasaros karščio, žiemos šalčio, vibracijos, smūgių, drėgmės ir ilgalaikio naudojimo lauke. „Qianmu“ pramoninės keramikos dizainas yra skirtas darbo temperatūrų diapazonui nuo -40 °C iki +75 °C, todėl tinka naudoti, kai vartotojams tinkami komponentai gali neužtikrinti pakankamos aplinkos apsaugos atsargos.
5. Mechaninis patvarumas
Ant kūno nešiojama įranga patiria nuolatinį judėjimą ir fizinį valdymą. Tvirta keraminė antenos konstrukcija gali užtikrinti geresnį matmenų stabilumą nei lanksti konstrukcija, kai pirmenybė teikiama mechaniniam patvarumui.
Keraminė GPS antena ir FPC antena
Gali būti naudingos ir keraminės, ir FPC antenos technologijos, tačiau jų charakteristikos skiriasi. Teisingas pasirinkimas priklauso nuo gaminio struktūros, laisvos erdvės, aplinkos sąlygų, reikalingų padėties nustatymo savybių ir tikslinės paskirties.
| Palyginimo faktorius | Qianmu keraminė antena | Standartinė FPC GPS antena |
|---|---|---|
| Pagrindinė medžiaga | Pramoninė aukštos temperatūros sukepinta keramika | Lanksti PI plėvelė |
| Signalo priėmimas | Sukurtas stipriam palydovinio signalo gavimui | Tinka kompaktiškoms bendrosios paskirties programoms |
| Poliarizacija | RHCP | Priklauso nuo antenos konstrukcijos |
| Darbinė temperatūra | -40°C iki +75°C | Priklauso nuo konkretaus modelio |
| Mechaninė konstrukcija | Tvirta keramikos konstrukcija | Lanksčios plėvelės konstrukcija |
| Trikdžių valdymas | Sukurta reiklioms RF aplinkoms | Labiau priklauso nuo sistemos išdėstymo ir diegimo |
| Tipiškas taikymas | Profesionalios kūno kameros ir pramoniniai terminalai | Kompaktiška buitinė ir nešiojama elektronika |
Gamintojams, kuriantiems profesionalius įrodymų įrašymo įrenginius, keraminė GNSS antena gali pasiūlyti naudingą RF veikimo, atsparumo aplinkai ir konstrukcijos stabilumo derinį.
Pagrindinės techninės specifikacijos
Vertindami kūno kameros GPS anteną, inžinieriai turėtų peržiūrėti visą RF ir mechaninę specifikaciją, o ne sutelkti dėmesį tik į vardinio dažnio suderinamumą.
| Parametras | Qianmu specifikacija |
|---|---|
| Produkto tipas | GNSS keraminė paviršinio montavimo antena |
| Veikiančios juostos | GPS L1: 1575,42 MHz; BeiDou B1: 1561 MHz |
| Poliarizacija | Dešinės pusės žiedinė poliarizacija (RHCP) |
| Charakteristinė varža | 50Ω |
| VSWR | ≤1,8 |
| Didžiausias pelnas | 3,0–3,8 dBi |
| Darbinė temperatūra | -40°C iki +75°C |
| Laikymo temperatūra | -45°C iki +80°C |
| Montavimas | SMT išdėstymas, litavimas per angą arba pritaikytos jungtys |
Šios specifikacijos yra naudingas atspirties taškas RF inžinieriams. Tačiau galutinis antenos veikimas visada turi būti patikrintas po integracijos į visą korpuso kameros korpusą, nes korpuso medžiagos, baterijų išdėstymas, PCB išdėstymas, kabelių nukreipimas ir šalia esantys belaidžiai moduliai gali labai paveikti tikrąjį RF našumą.
Kaip turėtų būti įdiegta GPS antena?
Netgi didelio našumo antena gali veikti prasčiau, jei ji sumontuota neteisingai. Todėl būtina tinkama mechaninė ir RF integracija.
Pasirinkite tinkamą montavimo vietą
Keraminės spinduliuotės srities neturėtų tiesiogiai uždengti metaliniai korpusai, baterijos ar metaliniai laikikliai. Paprastai pirmenybė teikiama nemetalinei sričiai, nukreiptai į viršutinę kameros dalį. „Qianmu“ rekomenduoja išlaikyti bent 15 mm atstumą nuo 4G/5G ir „Wi-Fi“ antenų ten, kur tai leidžia gaminio struktūra.
Vykdykite teisingas litavimo procedūras
Smeigtinėms antenoms litavimo jungtys turi būti užbaigtos ir saugios. SMT gaminiuose antena turi būti teisingai išlygiuota ir sumontuota pagal rekomenduojamą PCB procesą. Reikėtų vengti per didelio mechaninio slėgio, nes netinkamai naudojant gali būti pažeisti keraminiai komponentai.
Valdymo kabelio ir maitinimo linijos maršrutas
Antenos kabeliai turi būti nutiesti atsargiai, kad būtų sumažintas nereikalingas sujungimas su elektros linijomis ir didelės srovės grandinėmis. Jei reikia, antenai nuo stiprių elektros trukdžių šaltinių izoliuoti taip pat gali būti naudojamos izoliacinės medžiagos.
Išbandykite visą įrenginį
Laboratoriniai komponentų tyrimai yra svarbūs, tačiau jie neturėtų pakeisti visos mašinos patikros. Surinkę gamintojai turėtų įvertinti šalto ir karšto paleidimo palydovo gavimą, padėties nustatymo tikslumą, palydovų skaičių ir trajektorijos tęstinumą tikroviškomis lauko sąlygomis.
Kokios programos gali naudoti kūno kameros GPS anteną?
Profesionali GNSS antena gali palaikyti daugybę mobiliosios įrašymo ir padėties nustatymo įrangos, įskaitant:
- 4G/5G teisėsaugos kūno kameros
- Policijos ir eismo priežiūros registravimo terminalai
- Miesto tvarkymo ir kelių administracijos kėbulo kameros
- Priešgaisrinės tarnybos garso ir vaizdo įrodymų įranga
- Sprogimui atsparūs ir savaime saugūs įrašymo terminalai
- Kasybos ir naftos chemijos tikrinimo įranga
- Galios tikrinimo ir geležinkelių patruliavimo prietaisai
- Lauko apžiūros ir lauko eksploatavimo terminalai
- Į eksportą orientuotos kelių juostų kameros, nešiojamos ant kūno
GNSS priėmimo, kompaktiškos integracijos ir aplinkos patvarumo derinys daro šią antenos technologiją ypač svarbią profesionaliai įrangai, kuri turi nuolat veikti ne kontroliuojamoje patalpų aplinkoje.
DUK
1. Kokias palydovines sistemas palaiko Body Cam GPS antena?
Antena sukurta pagal GPS L1 ir BeiDou B1 dažnius ir palaiko kelių sistemų GNSS programas, įskaitant GPS, BeiDou, GLONASS ir Galileo.
2. Kodėl RHCP svarbus GNSS priėmimui?
RHCP arba dešinioji žiedinė poliarizacija atitinka įprastų GNSS palydovų signalų poliarizacijos charakteristikas. Tai gali padėti pagerinti priėmimo nuoseklumą ir sumažinti kai kurių atsispindėjusių ar netinkamai poliarizuotų signalų poveikį.
3. Ar antena gali veikti esant ekstremalioms temperatūroms?
Nurodytas darbinės temperatūros diapazonas yra nuo -40°C iki +75°C, todėl antena tinka daugeliui sudėtingų lauko ir pramoninių įrenginių.
4. Ar anteną galima pritaikyti naujam kūno kameros dizainui?
Taip. Kaip originalus gamintojas, „Qianmu“ gali palaikyti pritaikytą antenos kūrimą pagal įrenginio struktūrą, veikimo dažnį, diegimo reikalavimus, jungties konfigūraciją ir radijo dažnių našumo tikslus.
5. Kiek reikia išlaikyti atstumą nuo 4G/5G ir Wi-Fi antenų?
Jei tai leidžia gaminio struktūra, rekomenduojamas mažiausiai 15 mm atstumas. Galutinį atstumą reikia patvirtinti RF bandymu, nes korpuso geometrija ir vidinė elektronika gali pakeisti optimalią antenos padėtį.
6. Ar sumontavus anteną būtina atlikti bandymus lauke?
Taip. Primygtinai rekomenduojama atlikti visą įrenginio bandymą lauke. Inžinieriai turėtų patikrinti palydovo gavimą, padėties nustatymo tikslumą, šaltą ir karštą paleidimą ir trajektorijos tęstinumą, kai antena bus integruota į galutinį gaubtą.
Išvada
Patikima GNSS antena yra svarbi profesionalios prie kūno nešiojamos kameros sudedamoji dalis, nes padėties nustatymas turi įtakos vietos tikslumui, įrodymų atsekamumui ir veikimo patikimumui. Keraminė konstrukcija, RHCP poliarizacija, kelių sistemų GNSS suderinamumas, trukdžių valdymas ir plačios temperatūros veikimas gali suteikti tvirtesnį pagrindą reiklioms kūno kamerų programoms.
„Qianmu“ apjungia antenų MTTP, gamybą, RF testavimą ir pritaikytą gamybą, kad palaikytų kūno kamerų gamintojus ir sistemų integratorius. Projektams, kuriems reikia pritaikytų dažnių juostų, matmenų, jungčių, montavimo struktūrų arba RF optimizavimo, išbandykite Body Cam GPS Antenna sprendimą irsusisiekite su mumistechninėms konsultacijoms, pavyzdžiams ir pritaikytam antenos kūrimui.
