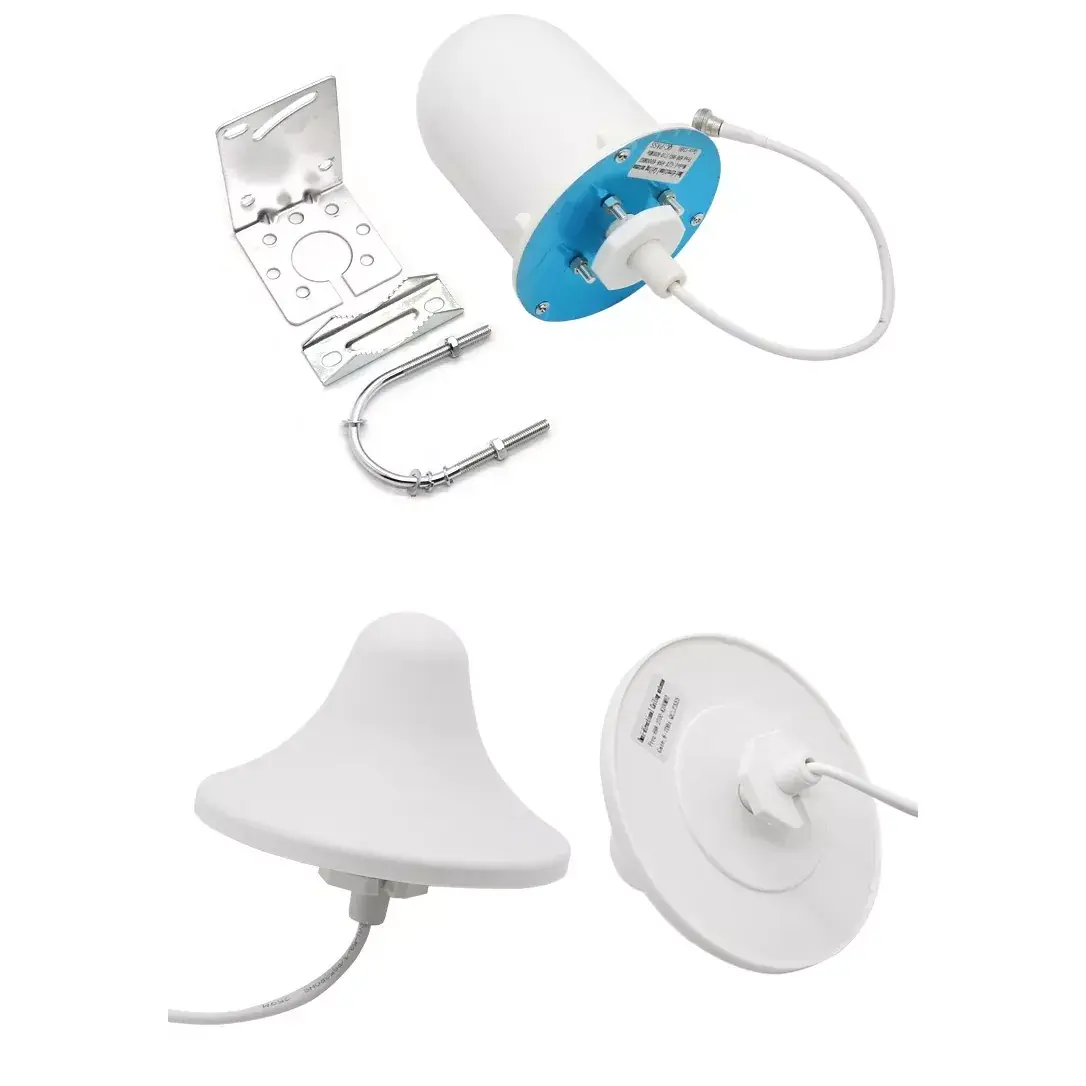

Antena ant lubų

„Ceiling Mount Antenna“ yra patalpose lubose montuojamos įvairiakryptės radijo dažnių antenos. „Qianmu Communication“ savarankiškai sukurta ant lubų montuojama antena turi integruotą apskritą lubų dizainą su tiksliais gryno vario osciliatoriais ir labai izoliuotomis reflektoriaus galinėmis plokštėmis, ir yra pasyvi plačiajuosčio ryšio antena. Gaminį galima tiesiogiai įterpti į lubas, kad būtų pasiektas 360° vienodas signalo spinduliavimas, atsižvelgiant ir į įrengimo estetiką, ir į visišką aprėptį, ir yra plačiai suderinamas su patalpų WiFi, Bluetooth, 4G signalo stiprinimo ir viso namo tinklo sistemomis. Ant lubų montuojama Qianmu ryšio antena su gryno vario osciliatoriumi + antipireno ABS korpuso procesu puikiai suderinama su įvairiais komerciniais patalpų tinklų projektais, tokiais kaip viešbučiai, biurų pastatai, prekybos centrai, gamyklos ir kt.

Darbo principas

Ant lubų montuojama tūkstančio akių ryšio antena užtikrina stabilų signalo perdavimą ir priėmimą per dvigubą koaksialinio maitinimo generatoriaus spinduliuotės ir apatinio atspindžio agregavimo mechanizmą. Vidinė konstrukcija suskirstyta į keturis sluoksnius: maitinimo jungtis, spinduliuotės generatorius, izoliacinis reflektorius ir apsauginis korpusas. Kiekvienas veikimo parametras yra matuojamas aidų kameroje, klaidingi parametrai nežymimi:

1. Plačiajuosčio generatoriaus rezonanso principas: naudojant žiedinius įvairiakrypčius varinius generatorius, apimančius dvigubas WiFi standartines 2400-2500MHZ ir 5150-5850MHZ dažnių juostas, išmatuota dažnių juostos stovi banga yra bendra ≤1,4, nėra blindinės situacijos, kurioje nėra visiško dažnio. Kai kuriose srityse 5G dažnių juostos negalima rasti.

2. Apatinės atspindžio bangos koncentracija: antenos apačioje pridedama metalinė atspindinti galinė plokštė, kad būtų išvengta signalo praradimo, kurį sukelia lubų metalinis kilis ir lubų aliuminio plokštė. Išmatuotas vertikalus žemyn nukreipto signalo slopinimas sumažėja 70%, 90% belaidžio ryšio energijos sklinda į patalpų erdvę, o aprėpties atstumas padidėja 30% esant tokiai pat galiai.

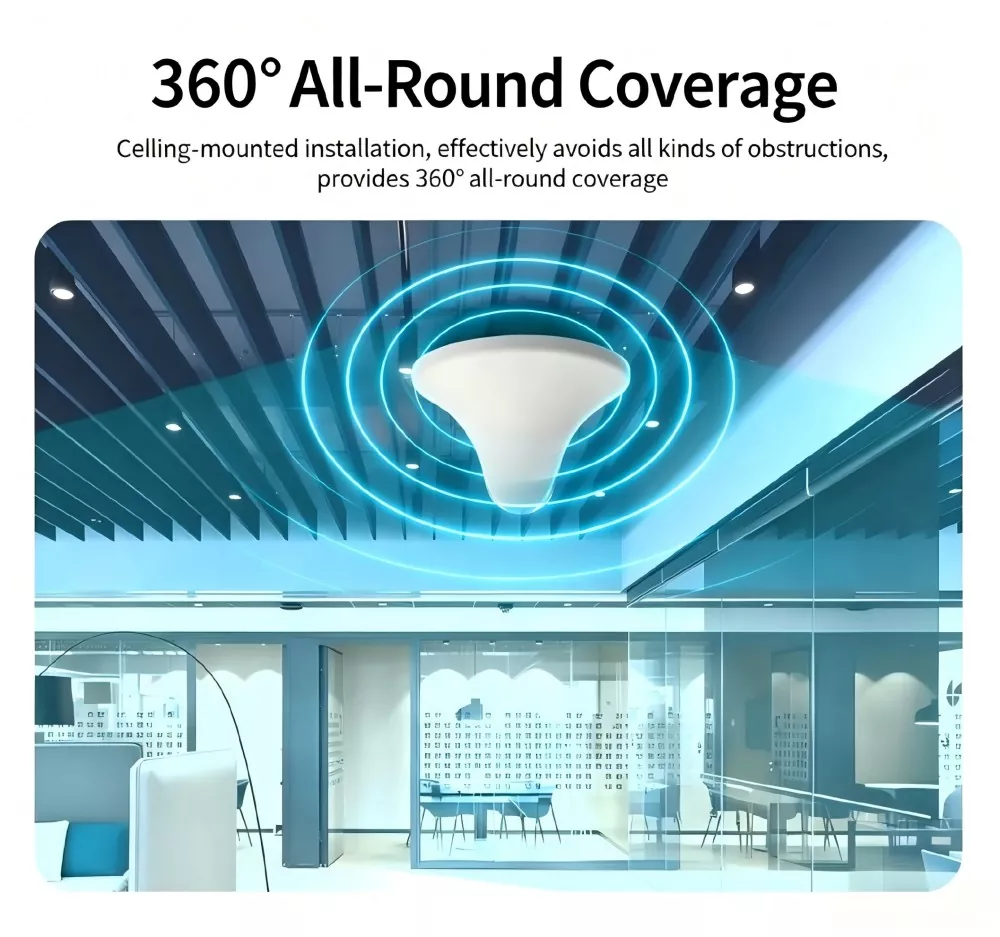

3. 360° vienodo spinduliavimo mechanizmas: simetriškas žiedinių generatorių išdėstymas, horizontalus spinduliuotės svyravimai ≤1,2dB, nėra aprėpties disbalanso problemos dėl stipraus signalo vienoje pusėje ir jokio tinklo kitoje pusėje, išmatuotas signalo stiprumo skirtumas 10 metrų spinduliu ne didesnis kaip 5dBm.

4. Izoliacinės anti-interferencinės konstrukcijos dizainas: Korpuso viduje yra papildomas sugeriantis medvilnės sluoksnis, siekiant izoliuoti elektromagnetinį triukšmą, kurį sukelia jungikliai ir laidai kompiuterių kambaryje virš lubų. Esant tankiam AP tinklo scenarijui, bendro dažnio trukdžiai sumažėja 40%, o kelių vienu metu prisijungusių vartotojų tinklo greitis labai nesumažėja.

5. Plati temperatūros stabilumo medžiagos struktūra: Antipirenas ABS korpusas + visiškai varinis osciliatorius, išbandytas 72 valandų senėjimo aukštoje ir žemoje temperatūroje nuo -30 °C iki +65 °C, osciliatorius nėra oksiduotas, dažnio nuokrypio paklaida ≤±3MHz, veikimas nesumažėja esant ilgalaikei aukštai temperatūrai uždarų lubų aplinkoje.

Suderinamas su pagalbine įranga

Ši ant lubų montuojama antena suderinama su dauguma rinkoje esančių patalpų belaidžio ryšio įrenginių. Dėl inžinerinių modifikacijų nereikia papildomų adapterio priedų ir juos galima tiesiogiai prijungti, kad būtų galima naudoti:

1. Komerciniai belaidžiai įrenginiai: įmonės dviejų juostų belaidis prieigos taškas, didelio galingumo „WiFi“ maršrutizatorius, viešbučio kintamosios srovės belaidis valdiklis, prie lubų montuojamas belaidis maršruto parinktuvas

2. Signalo stiprinimo įranga: 2.4G/5G signalo stiprintuvas, 4G/5G vidinė mikro bazinė stotis, mobiliojo telefono signalo kartotuvas, Bluetooth stiprinimo šliuzas

3. „Iot“ tinklo įranga: „Bluetooth“ šliuzas, „LoRa“ patalpų surinkimo bazinė stotis, pramoninis 2.4G jutiklio šliuzas, „Campus Iot“ centrinis valdymo kompiuteris

4. Silpnosios srovės inžineriniai priedai: radijo dažnio galios daliklis, jungtis, vidaus tiektuvas, silpnos srovės dėžutės tinklo išplėtimo modulis

Pilnas montavimo ir naudojimo vadovas

(1) Pagrindiniai punktai planuojant prieš montavimą

1. Vietos planavimas: Atvirose patalpose kiekviena lubose montuojama antena turi efektyvų 8-12 metrų aprėpties spindulį. Viešbučių kambariuose, kuriuose yra daug pertvarų, viena antena dedama kas 6-8 metrus.

2. Vengti lubų: sumontuokite taip, kad išvengtumėte metalinių vamzdžių, stiprių elektros kabelių ir skirstomųjų įrenginių lubų viduje, kad sumažintumėte elektromagnetinius trukdžius;

3. Reikalavimai laidams: naudokite 50Ω standartinius RF tiektuvus, kurių kiekvieno tiektuvo ilgis reguliuojamas 15 metrų atstumu, kad išvengtumėte pernelyg didelio signalo praradimo.

(2) Žingsnis po žingsnio lubų montavimo procesas

1. Gręžimas: per radijo dažnių tiektuvą padarykite 30 mm skersmens apskritą skylę gipso kartono/aliuminio lubose;

2. Laidai: vieną tiektuvo galą prijunkite prie SMA sąsajos, esančios ant lubų tvirtinamos antenos gale, ir priveržkite, kad neatsipalaiduotų;

3. Tvirtinimas: Įstumkite pagrindinį antenos korpusą iš apačios lubomis į angą, užpakalinę spragtelėjimą lubų plokštės viršuje, automatiškai užsifiksuodami ir pritvirtindami;

4. Galinės dalies prijungimas: kitą tiektuvo galą prijunkite prie belaidžio AP, signalo stiprintuvo RF prievado ir įjunkite įrenginį;

5. Faktinis matavimas ir priėmimas: naudokite signalo tikrintuvą, kad patikrintumėte aprėpties zonos signalo stiprumą. Diapazonas nuo -40 iki -70 DBM laikomas kvalifikuota aprėptimi.

(3) Pastabos po techninės priežiūros

1. Kas šešis mėnesius patikrinkite, ar nėra atsilaisvinusių antenos spaustukų ir oksiduotų tiekimo jungčių;

2. Drėgnuose rūsiuose ir virtuvės nustatymuose kasmet nuimkite ir išvalykite dėklą, kad pašalintumėte dulkes, kad išvengtumėte dulkių kaupimosi, turinčio įtakos radiacijos efektyvumui;

3. Nedėkite metalinių lakštų ar laidų virš antenos, nes tai žymiai sumažins belaidžio ryšio aprėpties diapazoną.

DUK Dažnai užduodami klausimai

1 klausimas: su kokiais įrenginiais suderinama ši ant lubų montuojama antena?

A1: Ant lubų montuojama Qianmu ryšio antena yra suderinama su didžiąja dauguma 50 Ω RF sąsajos įrenginių, pvz., dviejų juostų belaidžių apsaugų, didelio galingumo WiFi signalo stiprintuvais, 4G patalpų mikro bazinėmis stotimis ir kt. Ją galima tiesiogiai pritaikyti komerciniams belaidžio ryšio projektams viešbučiuose ir biurų pastatuose.

2 klausimas: ar jums reikia profesionalių įrankių antenai ant lubų montuoti? Ar gali dirbti vienas žmogus?

A2: nereikia jokių sudėtingų įrankių. Norint padaryti skylutes, reikia tik nedidelio elektrinio grąžto, o fiksuojama konstrukcija. Vienas žmogus vieną ant lubų montuojamą anteną gali sumontuoti per 5 minutes. Prie gaminio pridedamas montavimo vadovas, o net ir neturintys patirties statybininkai gali suprasti darbo etapus.

3 klausimas: ar galima pritaikyti antenos sąsają, apvalkalo LOGO ir pakuotę?

A3: visiškai pritaikoma. Kaip šaltinio gamykla, prireikus galime pakeisti visų tipų SMA / N / BNC RF sąsajas, palaikyti klientų prekės ženklo LOGO šilkografinį spausdinimą ant korpuso, pasirinktinę neutralią eksporto pakuotę, spalvotą pakuotę ir galima derėtis dėl minimalaus užsakymo kiekio OEM / ODM individualiems užsakymams.

4 klausimas: kaip galime patvirtinti tikrąjį lubose montuojamos antenos aprėpties atstumą? Ar galime pateikti išmatuotus duomenis?

A4: Taip. Kiekviena lubų antenų partija pateikiama su radijo dažnio aidotine kameros bandymo ataskaita, taip pat vietos aprėpties bandymo vaizdo įrašu ir signalo stiprumo duomenimis apie įvairius vietinius viešbučius ir biurų pastatus. Visi parametrai yra tikri ir patikrinami, o klientai gali atsiųsti pavyzdžius, kad galėtų atlikti savęs patikrinimą ir palyginimą.
