FPC ir PCB antenos: pagrindiniai kompaktinių elektroninių įrenginių skirtumai

Renkantis anteną kompaktiškam elektroniniam įrenginiui reikia daugiau nei rasti komponentą, tinkantį turimai vietai. Antena turi veikti su įrenginio PCB išdėstymu, korpusu, veikimo dažniu ir aplinkiniais komponentais.

FPC antenos ir PCB antenos yra dvi įterptųjų belaidžių konstrukcijų parinktys. Abu gali būti naudojami kompaktiškoje elektronikoje, tačiau skiriasi konstrukcija, montavimo reikalavimais ir tuo, kaip jie tinka gamybos procese.

Inžinieriams, kuriantiems daiktų interneto įrenginius, planšetinius kompiuterius, nešiojamą elektroniką ir belaidžius terminalus, ankstyvas šių skirtumų supratimas gali padėti išvengti nereikalingų dizaino pakeitimų kuriant prototipus.

Kas yra FPC antena?

FPC antena naudoja laidų raštą ant lankstaus spausdintinės grandinės pagrindo. Dėl plonos konstrukcijos jį galima montuoti tinkamose siaurose erdvėse arba išilgai tam tikrų lenktų paviršių elektroninio korpuso viduje.

Tai gali būti naudinga, kai pagrindinėje PCB neužtenka tinkamos vietos antenai arba kai įrenginio korpusui reikia kitokios montavimo padėties.

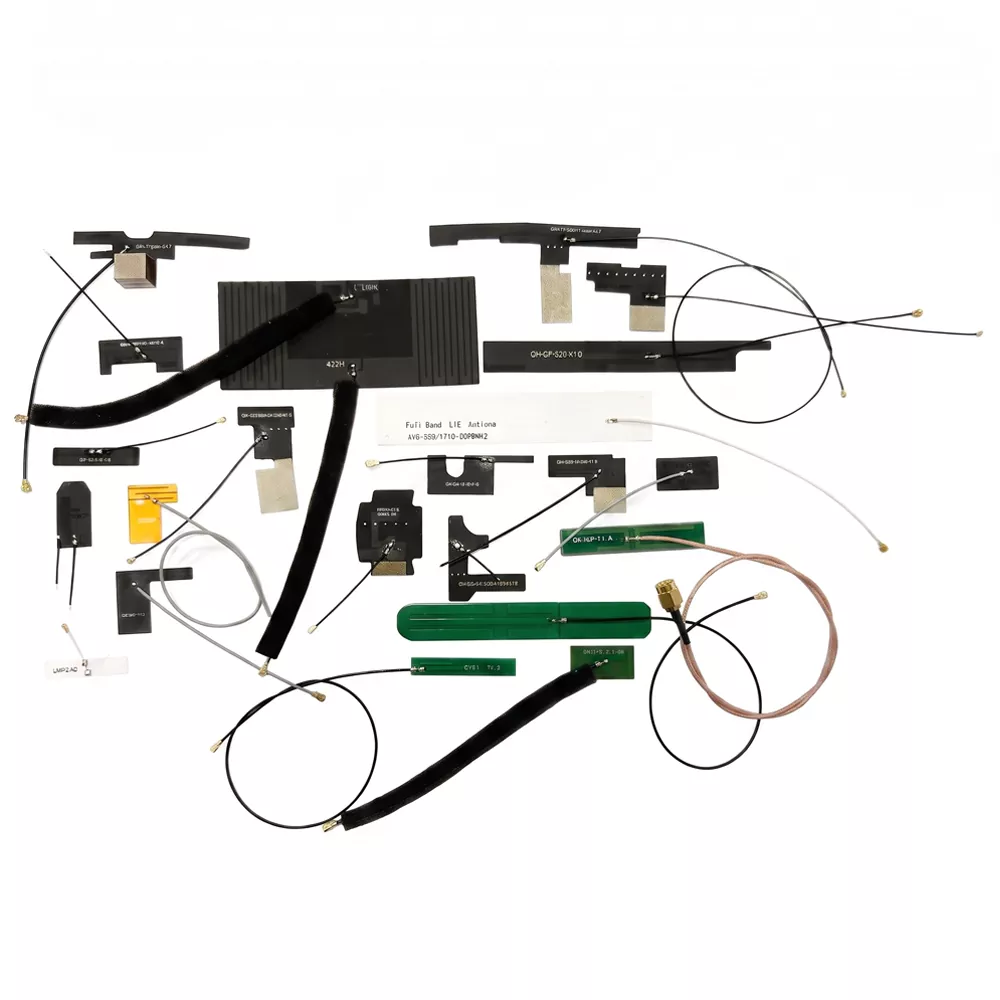

Įprastos programos apima nešiojamą elektroniką, delninius terminalus, nešiojamus įrenginius ir kompaktišką daiktų interneto įrangą. TheFPC antenos diapazonasiš Qianmu apima įmontuotus antenų sprendimus, skirtus įvairioms belaidžio ryšio programoms, su specifikacijomis, parinktomis pagal įrenginio reikalavimus.

Vertindami FPC anteną, inžinieriai turėtų patikrinti jos matmenis, veikimo dažnį, kabelio ir jungties parinktis, tvirtinimo būdą ir atstumą nuo netoliese esančių metalinių komponentų.

Kas yra PCB antena?

PCB antena suformuota iš laidaus rašto ant spausdintinės plokštės. Priklausomai nuo konstrukcijos, jis gali būti integruotas į pagrindinę PCB arba dedamas ant tam skirtos plokštės.

Šis metodas gali sumažinti atskiro antenos komponento poreikį, kai plokštėje yra pakankamai vietos spinduliuojančiam elementui ir reikiamam jo tarpui. Jis dažnai naudojamas belaidžiams moduliams, daiktų interneto valdikliams, išmaniųjų namų įrangai ir kitiems produktams, kurių plokštės išdėstymas yra gana stabilus.

Tačiau PCB antena automatiškai nėra pigesnė ar našesnė parinktis. Jo rezultatai priklauso nuo antenos geometrijos, įžeminimo plokštės, plokštės medžiagų, šalia esančių komponentų ir galutinio korpuso.

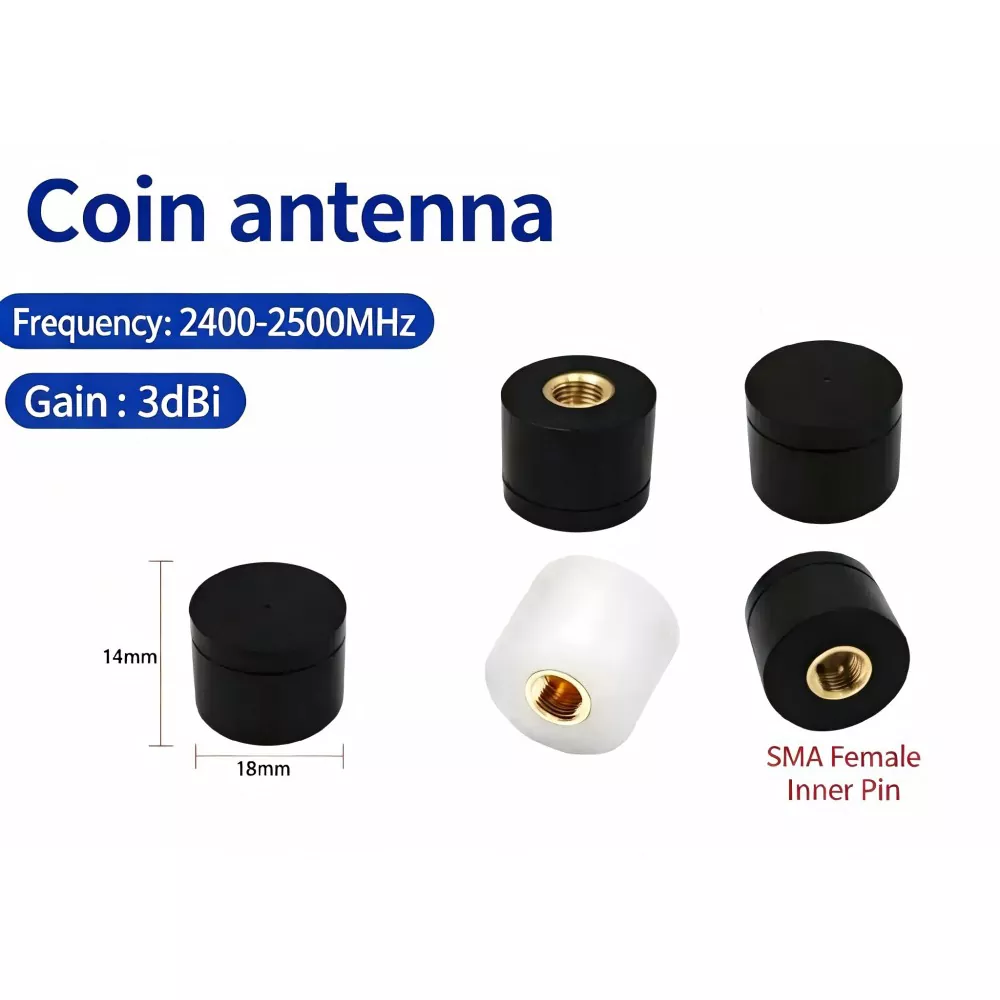

Qianmuįmontuotų antenų sprendimaiapima tiek FPC, tiek PCB integruotus metodus skirtingoms įrenginių struktūroms.

FPC antena ir PCB antena: pagrindiniai skirtumai

Praktinis skirtumas yra tas, kaip kiekviena antena tinka gaminiui. FPC antena suteikia daugiau laisvės dėti, o PCB antena gali supaprastinti integravimą, kai aplink ją suprojektuota plokštė.

Nė vienas tipas negarantuoja geresnio belaidžio ryšio veikimo be bandymo numatytame įrenginyje.

1. Montavimo erdvė ir mechaninis projektavimas

Turima erdvė dažnai yra pirmasis veiksnys, kurį reikia įvertinti.

FPC antena gali būti dedama palei gaubto sieną arba siauroje vidinėje zonoje, jei laikomasi antenos lenkimo ribų, montavimo sąlygų ir elektros reikalavimų. Tai gali būti naudinga įrenginiuose, kuriuose baterija, ekranas ir pagrindinė plokštė užima didžiąją dalį laisvos vietos.

PCB antenai reikia tinkamos vietos plokštėje. Jo išdėstymas turi atsižvelgti į spinduliuojantį elementą, įžeminimo plokštę ir atstumą nuo kitų komponentų.

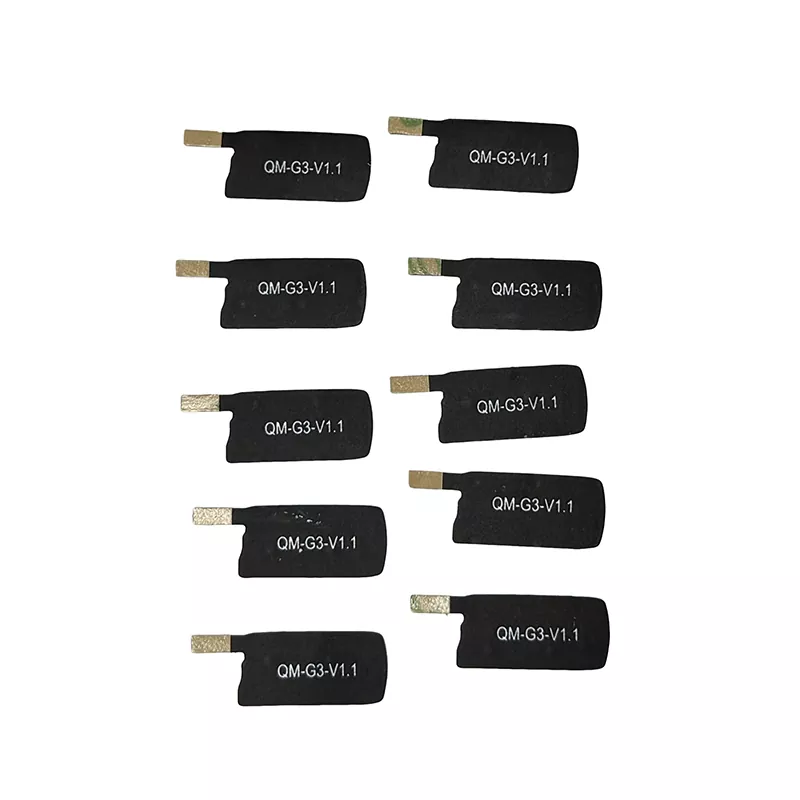

Pavyzdžiui, planšetiniam kompiuteriui, kurio vidinis išdėstymas yra sandariai supakuotas, gali būti naudinga įvertinti lanksčią anteną, kurią galima pastatyti toliau nuo perpildytų vietų. QianmuItin plona FPC planšetinio kompiuterio antenayra tinkamas produktas, kurį reikia peržiūrėti vertinant tokio tipo integraciją.

Galutinis pasirinkimas turėtų būti pagrįstas visa mechanine konstrukcija, o ne vien antenos matmenimis.

2. RF veikimas ir signalo stabilumas

Lanksti antena automatiškai neužtikrina stipresnio priėmimo, o su PCB integruota antena nebūtinai yra stabilesnė.

Veikimas priklauso nuo veikimo dažnio, antenos geometrijos, varžos atitikimo, įžeminimo atskaitos, gaubtų medžiagų ir aplinkinių komponentų. Baterijos, metaliniai laikikliai, ekranai ir laidai gali paveikti sumontuotą anteną.

Prieš pasirinkdami anteną, inžinieriai turėtų patvirtinti šiuos parametrus:

• Veikimo dažnis ir reikalingas pralaidumas

• Varža ir VSWR

• Stiprinimas ir spinduliuotės modelis

• Įžeminimo plokštuma ir antenos atstumas

• Jungties ir maitinimo kabelio reikalavimai

• Našumas gatavame korpuse

Kompaktiškiems belaidžiams įrenginiams ypač svarbu patikrinti anteną tikroje montavimo padėtyje. Rezultatai, gauti naudojant atskirą anteną, gali neatspindėti jos veikimo po to, kai antena surenkama į galutinį gaminį.

3. Gamybos kaina ir surinkimas

Bendra kaina priklauso nuo viso įrenginio dizaino, o ne tik nuo antenos kainos.

PCB antena gali sumažinti atskirų komponentų ir surinkimo žingsnių skaičių, kai ji tinka esamam plokštės išdėstymui. Tačiau jei projektuojant reikia pakeisti PCB matmenis, maršrutą ar komponentų išdėstymą, šie pakeitimai gali padidinti kūrimo darbą.

FPC antena yra atskiras komponentas, todėl gali prireikti papildomų tvirtinimo medžiagų, kabelio arba jungties. Vis dėlto tai gali būti praktiškesnė, kai išvengiama didelio PCB ar korpuso pertvarkymo.

OĮG projektų atveju palyginkite šias išlaidas:

• Antenos gamyba

• PCB ir korpuso modifikacijos

• Kabeliai, jungtys ir montavimo medžiagos

• Surinkimas ir apžiūra

• Prototipo testavimas ir RF derinimas

• Gamybos apimtis ir numatoma paklausa

Prašymas pateikti kainas pagal tuos pačius techninius reikalavimus yra naudingesnis palyginimas, nei vertinant dvi technologijas pagal jų pagrindinių komponentų kainas.

4. Kuri antena tinka jūsų programai?

Tinkamas dizainas priklauso nuo įrenginio fizinės struktūros ir belaidžio ryšio reikalavimų.

Nešiojami ir nešiojami įrenginiai:FPC anteną verta įvertinti, kai korpusas yra išlenktas arba vidinis išdėstymas palieka mažai vietos standžiai antenos struktūrai.

Išmanieji namai ir daiktų interneto produktai:Abu variantai gali būti tinkami. Sprendimas priklauso nuo belaidžio ryšio standarto, plokštės išdėstymo, korpuso ir surinkimo proceso.

Pramoninė bevielė įranga:PCB antena gali gerai veikti, kai plokštės išdėstymas yra fiksuotas ir yra pakankamai vietos. FPC antena gali būti naudinga, kai montavimo vieta yra ribota.

Planšetinių kompiuterių ir delninių terminalų:Lanksti antena gali suteikti papildomų padėties nustatymo galimybių, ypač kai vidinė struktūra yra perpildyta. Galutiniam pasirinkimui vis tiek reikalingas RF patvirtinimas.

Qianmuproduktų asortimentąapima vidinių ir išorinių antenų kategorijas, skirtas įvairioms belaidžio ryšio programoms. Galimų gaminių struktūrų peržiūra kartu su įrenginio brėžiniais gali padėti susiaurinti tinkamas parinktis.

5. Kokios informacijos reikia pasirinktinei antenai?

Prieš prašydami pasiūlymo ar prototipo, paruoškite pagrindinę numatomos paraiškos informaciją:

1. Dažnių juosta:Nurodykite reikiamus veikimo dažnius ir belaidžio ryšio standartus.

2. Galimi matmenys:Nurodykite maksimalų antenos dydį ir galimą montavimo vietą.

3. Įrenginio struktūra:Bendrinkite PCB brėžinius, korpuso matmenis ir netoliese esančių metalinių komponentų ar baterijų padėtis.

4. RF reikalavimai:Nustatykite tikslinę varžą, dažnių juostos plotį, VSWR, stiprinimą ir kitus taikomus veikimo kriterijus.

5. Prisijungimo būdas:Patvirtinkite, ar dizainui reikia tiesioginio PCB jungties, bendraašio kabelio, IPEX jungties ar kitos sąsajos.

6. Testavimo reikalavimai:Nurodykite visus reikiamus RF matavimus arba produkto lygio patvirtinimą.

7. Gamybos planas:Pateikite prototipo kiekį, numatomą užsakymo kiekį ir kūrimo grafiką.

Šios detalės padeda nustatyti, ar projektui tinka FPC antena, PCB antena ar kita įmontuota antenos struktūra.

Dažnai užduodami klausimai

Ar FPC antena yra geresnė nei PCB antena?

Ne kiekvienoje programoje. FPC antenos suteikia daugiau lankstumo fizinėje vietoje, o PCB antenos gali supaprastinti integravimą, kai plokštės išdėstymas suteikia pakankamai vietos. Tinkamas pasirinkimas priklauso nuo įrenginio struktūros ir RF reikalavimų.

Ar FPC ir PCB antenos palaiko „Wi-Fi“ ir „Bluetooth“?

Taip. Abi gali būti skirtos Wi-Fi ir Bluetooth programoms, įskaitant 2,4 GHz gaminius. Suderinamumas priklauso nuo antenos konstrukcijos, pralaidumo, suderinimo ir montavimo sąlygų.

Ar PCB antena visada kainuoja pigiau?

Ne. PCB antena gali sumažinti atskirų komponentų ir surinkimo darbus, tačiau perprojektavus PCB, gali padidėti kūrimo išlaidos. FPC antena gali būti ekonomiškesnė, kai išvengiama didelių pagrindinės plokštės ar korpuso pakeitimų.

Kas turi įtakos įmontuotos antenos veikimui?

Veikimo dažnis, antenos geometrija, įžeminimo plokštuma, varžos atitikimas, korpuso medžiagos ir šalia esantys komponentai gali turėti įtakos veikimui. Būtina atlikti bandymus gatavame įrenginyje.

Ar „Qianmu“ gali pateikti pritaikytą FPC anteną?

Qianmu FPC antenos puslapyje aprašomos galimos tinkinimo parinktys, įskaitant matmenis, dažnį, jungtis, laidus ir montavimo būdus. Galutinės specifikacijos turi būti patvirtintos pagal projekto RF ir mechaninius reikalavimus.

Pasirinkimas tarp FPC ir PCB antenų

Sprendimas tarp FPC antenos ir PCB antenos turėtų prasidėti nuo įrenginio išdėstymo, veikimo dažnio ir reikiamo belaidžio ryšio našumo. Tada reikėtų kartu įvertinti montavimo lankstumą, surinkimo žingsnius ir bendras kūrimo išlaidas.

Jei naudojate kompaktiškus elektroninius gaminius, anksti patvirtinus antenos padėtį ir išbandžius konstrukciją numatytame korpuse, vėliau galima išvengti pokyčių.

Norėdami įvertinti tinkamą parinktį, peržiūrėkite Qianmu FPC antenos sprendimus ir kitas integruotas antenos parinktis kartu su įrenginio reikalavimais.
