Ausinių WiFi antena

Ausinių WiFi antena yra kompaktiška, labai pritaikoma belaidžio ryšio antena ir naudojama kaip pagrindinė aparatinė įranga, leidžianti ausinėms prisijungti prie WiFi, belaidžiu būdu perduoti didelės raiškos garsą, atlikti debesies pagrindu veikiančios programinės aparatinės įrangos naujinimus ir mažos delsos garso ir vaizdo sinchronizavimą. Skirtingai nuo įprastų išorinių antenų ar standartinių „Bluetooth“ antenų, ši speciali ausinių „Wi-Fi“ antena buvo specialiai optimizuota, kad atitiktų mažus erdvės apribojimus ant ausinių, metalinio korpuso ekranavimo, glaudaus susidėvėjimo, kuris trukdo signalui, ir sudėtingoms patalpų signalų aplinkoms. Jis pasižymi mažesniu formos koeficientu, stipresne anti-interferencine galia ir puikiu signalo įsiskverbimu.

Kaip patyręs ausinių „WiFi“ antenų gamintojas, atsisakėme bendro, visiems tinkančio požiūrio į antenos dizainą. Vietoj to, mes sutelkiame dėmesį į unikalius ausinių įrenginių naudojimo atvejus, kurdami lengvus, labai suderinamus ir stabilius specialių antenų sprendimus. Šie produktai veiksmingai išsprendžia įprastas pramonės problemas, tokias kaip atsijungimai, delsa, garso iškraipymas ir silpnas signalo stiprumas, paprastai sutinkamas naudojant standartines ausinių antenas. Mūsų antenos yra plačiai suderinamos su visų tipų įrenginiais, įskaitant vartotojų garso ir vaizdo ausines, žaidimų elektronines ausines, verslo triukšmą slopinančias ausines ir mokomąsias klausymosi ausines.

Pagrindinis darbo principas

Pagrindinis ausinių WiFi antenos veikimo principas remiasi elektromagnetinių bangų RF konversijos technologija ir rezonanso derinimo principais, integruojantis su ausinių įrenginio RF grandine, kad būtų pasiektas dvikryptis signalo perdavimas. Tai užtikrina aukštą efektyvumą, mažas energijos sąnaudas, stabilumą ir stiprią apsaugą nuo trukdžių viso veikimo metu. Darbo procesas susideda iš dviejų pagrindinių modulių: signalo perdavimo ir signalo priėmimo, pasižyminčių aiškiais principais, brandžia technologija ir tiksliai patikrinamu našumu.

1. Signalo perdavimo principas: pagrindinė ausinių plokštė garso duomenis ir valdymo komandas konvertuoja į aukšto dažnio elektrinius signalus, kurie tiksliai suderinta varžos grandine perduodami į ausinių Wi-Fi anteną. Antenos viduje esanti daugiasluoksnė mikrojuostos rezonansinė struktūra paverčia elektrinius signalus į dviejų juostų 2,4 GHz / 5 GHz elektromagnetines bangas, sklindančias visa kryptimi, kad būtų galima belaidžiu būdu keistis duomenimis tarp ausinių ir maršrutizatorių, kompiuterių ar mobiliųjų įrenginių.

2. Signalo priėmimo principas: išorinių įrenginių skleidžiamus WiFi elektromagnetinių bangų signalus visiškai užfiksuoja ausinių WiFi antena. Šie signalai praeina per antenoje esančią rezonansinę ertmę, kuri išfiltruoja atitinkamą dažnių juostą ir pašalina triukšmo trukdžius. Tada elektromagnetinės bangos vėl paverčiamos aukšto dažnio elektriniais signalais ir perduodamos į ausinių dekodavimo lustą, kur gaunamos ir dekoduojamos garso ir duomenų komandos.

Optimizavome antenos atstumo išdėstymą ir poliarizacijos metodą, kad išspręstume signalo ekranavimo problemas, kylančias dėl metalinių ausinių juostų, baterijų ir garso tvarkyklių. Tai leidžia antenai išlaikyti aukštą spinduliuotės efektyvumą net kompaktiškame, uždarame korpuse, o išmatuotas signalo praradimo lygis yra mažesnis nei 8%, o tai žymiai viršija standartinius pramonės antenos etalonus.

Suderinamas įrenginių asortimentas

Kaip profesionalus ausinių „WiFi“ antenų tiekėjas, mūsų produktai puikiai suderinami ir palaiko 99 % šiuo metu rinkoje esančių belaidžių ant ausinių dedamų ausinių. Jie apima daugybę scenarijų ir įrenginių kategorijų. Suderinami modeliai pateikiami žemiau:

• Žaidimų ausinės: palaiko „WiFi 6“ mažos delsos tinklą, suderinama su kompiuteriniais ir konsoliniais žaidimų įrenginiais, kad būtų galima sinchronizuoti garsą ir vaizdą

• Didelės raiškos garso ir vaizdo ausinės: namų HiFi belaidės ausinės, triukšmą slopinančios garso ir vaizdo ausinės ir su namų kino teatru suderinamos ausinės

• Verslo biuro ausinės: belaidės ausinės, skirtos nuotoliniams susitikimams, triukšmą slopinančios biuro ausinės ir internetinėms pamokoms skirtos ausinės

• Mokomoji ausinė: studentų mokymosi ausinės, belaidės ausinės, skirtos mokymui internetu

• Išmaniosios nešiojamos galvos apdangalai: išmaniosios ausinės su „Wi-Fi“ ryšiu ir įtraukiančios su VR suderinamos garso ausinės

• Pramoninės ausinės: belaidės ausinės, skirtos bendravimui dirbtuvėse, ir triukšmą slopinančios „Wi-Fi“ ausinės, skirtos įrangai tikrinti

Individualizuotos ausinių WiFi antenos taip pat gali būti suprojektuotos pagal kliento įrenginio pagrindinės plokštės matmenis, važiuoklės struktūrą ir dažnių juostos reikalavimus, palaikančios individualizuotas konfigūracijas, tokias kaip nestandartiniai dydžiai, specialios varžos ir kryptinė spinduliuotė, atitinkanti įvairius įvairių gamintojų gamybos poreikius.

Diferencijavimo pranašumas

Įprastos rinkoje esančios ausinių antenos dažnai kenčia nuo silpnų signalų, dažnų atjungimų, didelio delsos, didelio dydžio ir jautrumo trikdžiams. Kaip pirmaujantis ausinių „WiFi“ antenų gamintojas, nuolat optimizavome savo gaminius, kad pašalintume šias pramonės problemas ir suteiktume penkis pagrindinius pranašumus – realiame pasaulyje našumas gerokai pranoksta konkurentus.

Dviejų juostų pilna aprėptis, vientisas perdavimas su nuliniu atsilikimu

1. Palaiko dviejų juostų Wi-Fi perdavimą 2,4 GHz ir 5 GHz dažniu, suderinamą su Wi-Fi 4/5/6 protokolais. 2,4 GHz dažnių juosta užtikrina tvirtą įsiskverbimą į sieną, idealiai tinka dideliam naudojimui namuose ir biure; 5 GHz dažnių juosta užtikrina didesnį pralaidumą ir mažiau trukdžių, todėl realaus pasaulio bandymų metu pasiekiamas mažas vaizdo ir garso perdavimo delsos laikas – vos 15 ms – visiškai atitinka griežtus žaidimų ir didelės raiškos daugialypės terpės reikalavimus, pašalinant garso delsą ir garso ir vaizdo sinchronizavimo problemas.

2. Kompaktiškas ir plonas dizainas, sklandžiai priglunda, nesukeliant spaudimo įrenginiui

Naudojant LTCC daugiasluoksnės keramikos integravimo technologiją, bendras antenos storis yra tik 0,8 mm, todėl ji yra kompaktiška ir nereikalauja didelės erdvės. Jis puikiai tinka siauroje vidinėje ausinių erdvėje, neužimdamas baterijų, pagrindinės plokštės ar garso tvarkyklių vietos ir neprideda įrenginiui papildomo svorio, užtikrindamas lengvą nešiojimo patirtį.

3. Puiki apsauga nuo trukdžių ir stiprus signalo stabilumas

Optimizuotas antenos spinduliavimo kampas ir ekranavimo struktūra, kad būtų išvengta signalo trukdžių, kuriuos sukelia metalinis korpusas, ličio baterija ir ausinių garsiakalbis. Atliekant bandymus realiame pasaulyje sudėtingose ​​elektromagnetinėse aplinkose (pvz., kelių įrenginių ryšio ir tankaus maršruto parinktuvo scenarijus), signalo stabilumo rodiklis pasiekė 99,6 % be atsijungimų, dažnio šuolio ar triukšmo trukdžių.

4. Mažas energijos suvartojimas ir didelis padidėjimas užtikrina ilgesnį akumuliatoriaus veikimo laiką

Antenos stiprinimas optimizuotas iki 2,5 dBi, o spinduliavimo efektyvumas ≥92%, žymiai pagerina signalo priėmimo jautrumą, išlaikant itin mažas energijos sąnaudas. Ausinės su šia antena gali pailginti baterijos veikimo laiką 12–18 % Wi-Fi ryšio režimu, efektyviai prailgindamos įrenginio naudojimo laiką.

5. Aukštas suderinamumas ir lengvas montavimas, be rūpesčių masinė gamyba

Standartizuota paviršiaus montavimo konstrukcija, suderinama su SMT automatizuoto išdėstymo procesais, leidžianti patogiai montuoti ir stabiliai lituoti su dideliu iki 99,8% išeiga. Palaiko masinę gamybą ir didelio masto tiekimą, taip pat siūlo pritaikomas kaiščių konfigūracijas, matmenis ir varžos parametrus, kad atitiktų įvairias skirtingų gamintojų ausinių gamybos linijas.

Išsamios techninės specifikacijos

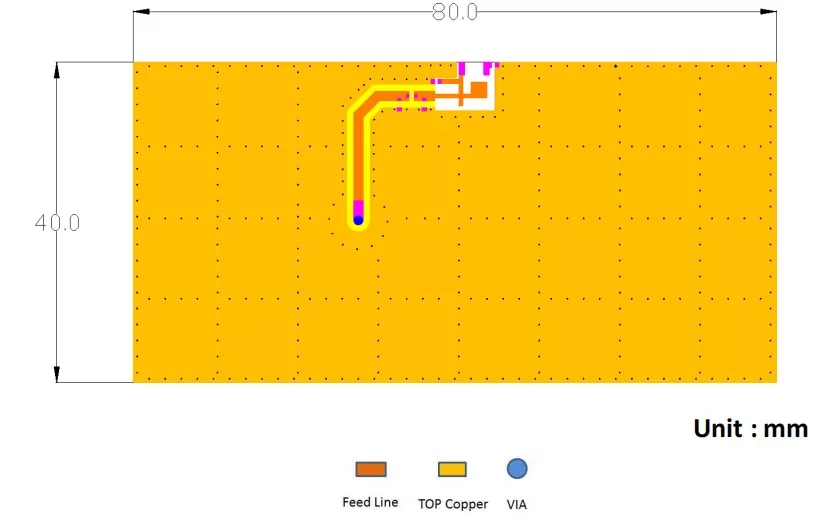

Rekomenduojamas PCB modelio vertinimo lentos matmenys

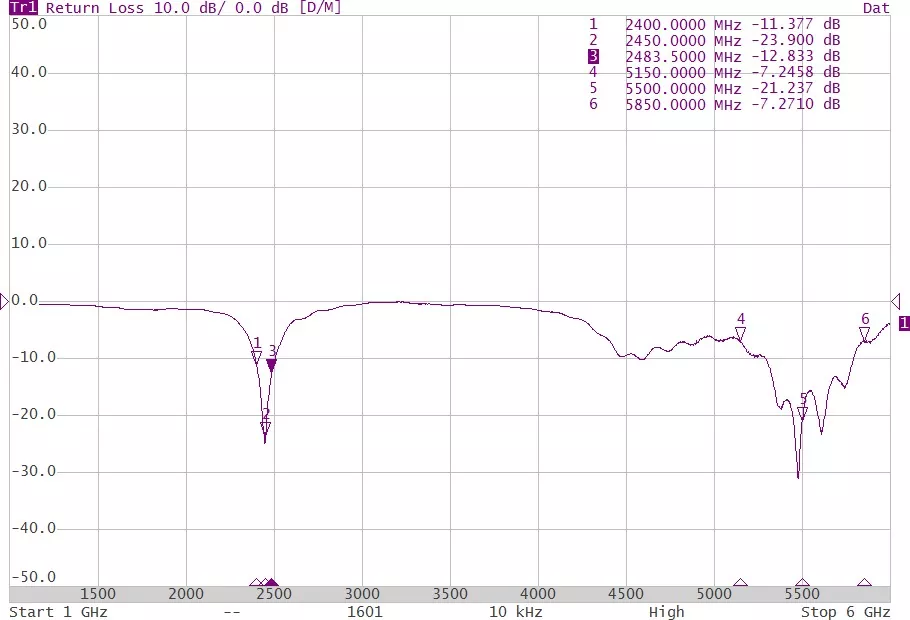

Matavimo rezultatai Grąžos nuostoliai

Produkto pranašumai, palyginti su konkurentais

Diegimo ir naudojimo vadovas su iliustracijomis

Ši ausinių „WiFi“ antena pasižymi standartizuotu paviršiumi tvirtinamu dizainu, suderinama su automatiniu SMT išdėstymu ir rankiniu litavimu. Jį lengva montuoti ir jis labai pritaikomas su aiškiomis ir paprastomis montavimo instrukcijomis:

1. Pasiruošimas prieš montavimą

Nuvalykite ausinių pagrindinės plokštės montavimo vietą, kad įsitikintumėte, jog ant paviršiaus nėra alyvos, dulkių ir šiukšlių. Įsitikinkite, kad tarp pagrindinės plokštės esančios vietos yra bent 3 mm atstumu nuo metalinių komponentų, baterijų ir ekranavimo dangtelių, kad išvengtumėte signalo trukdžių. Paruoškite įrankius, pvz., pastovios temperatūros litavimo stotį, litavimo pastą ir antistatinį pincetą, ir atlikite visas operacijas laikydamiesi tinkamų antistatinių atsargumo priemonių.

2. Paviršinio montavimo litavimo įrengimas

Tiksliai sulygiuokite anteną su iš anksto nustatyta pagrindinės plokštės kilimėle ir pritvirtinkite ją antistatiniu pincetu. Litavimui rankiniu būdu naudokite pastovios temperatūros litavimo stotį (kurios temperatūra reguliuojama nuo 320 iki 350°C) arba naudokite SMT automatizuotą įrangą partiniam montavimui. Po litavimo patikrinkite litavimo jungtis, kad įsitikintumėte, jog jos yra pilnos, be šalto litavimo, trūkstamų jungčių ar tiltelių, užtikrinant stabilų grandinės ryšį.

3. Padėties fiksavimas ir aptikimas

Anteną pritvirtinkite atviroje ausinių korpuso vietoje, vengdami metalinės galvos juostos ir garsiakalbio bloko. Įdiegę prijunkite įrenginį, kad atliktumėte signalo testavimą, patikrinkite WiFi ryšio greitį, signalo stiprumą ir delsos parametrus. Nenustačius jokių nukrypimų, prietaisą galima naudoti įprastai.

4. Naudojimo atsargumo priemonės

Montuodami nelenkite antenos keraminio korpuso, nes galite pažeisti vidinę rezonansinę konstrukciją. Nemontuokite metalinių komponentų aplink anteną, kad išvengtumėte signalo ekranavimo. Įprasto naudojimo metu laikykite anteną nuo aukštos temperatūros ir drėgnos aplinkos, kad efektyviai pailgintumėte jos tarnavimo laiką.

DUK

1 klausimas: ar ši ausinių „WiFi“ antena palaiko „WiFi 6“?

A: Visiškai palaikomas produktas yra suderinamas su visu WiFi4, WiFi5 ir WiFi6 protokolų asortimentu, siūlantis dviejų juostų aprėptį 2,4 GHz ir 5 GHz dažniais, atitinkantis aukščiausios klasės ryšio reikalavimus, keliamus naujausioms išmaniosioms belaidėms ausinėms.

2 klausimas: Ar anteną galima pritaikyti pagal ausinių pagrindinės plokštės matmenis?

A: Palaiko visų matmenų pritaikymą, įskaitant dydį, kaiščio tipą, varžos parametrus, spinduliavimo kampą ir dažnių juostos suderinamumą. R&D komanda gali greitai sukurti sprendimus ir pagaminti prototipus testavimui pagal kliento įrangos struktūrą.

3 klausimas: kiek laiko galioja gaminio garantija ir kaip sprendžiamos kokybės problemos?

A: Visiems gaminiams suteikiama vienerių metų garantija. Prieš išvažiuojant iš gamyklos, kiekvienas įrenginys yra visiškai patikrintas. Jei kyla ne žmogaus sukeltų kokybės problemų, klientai gali mėgautis nemokamu pakeitimu ar taisymu. Dėl partijos defektų galima visiškai grąžinti pinigus ir juos pakeisti, užtikrinant visapusišką klientų teisių apsaugą viso proceso metu.

5 klausimas: ar esate tiesioginis tiekėjas gamykloje ir ar palaikote tarptautinius prekybos užsakymus?

A: Esame tiesioginė ausinių „WiFi“ antenų gamykla ir gamintojas, be tarpininkų. Turime visas eksporto kvalifikacijas ir ilgametę patirtį vykdant pasaulinės prekybos užsakymus, teikiant pilnus muitinės formalumus ir sertifikavimo dokumentus.
