Lanksčios ausinių antenos yra miniatiūriniai RF siųstuvų-imtuvų komponentai, kuriuose kaip pagrindas naudojami lankstūs PI/LCP substratai, o ėsdinant susidaro laidūs spinduliavimo modeliai. Jie specialiai sukurti TWS Bluetooth ausinėms, belaidėms ausinėms ir kaulinio laidumo ausinėms su kompaktiškomis vidinėmis ertmėmis. Skirtingai nei standžios PCB arba spyruoklinės antenos, lanksčios ausinių antenos pasižymi puikiu lankstumu ir itin plonais profiliais, leidžiančiomis joms prisitaikyti prie vidinių ausinių korpusų sienelių, baterijų šonų ir netaisyklingos formos ausinių kotelių. Tai veiksmingai sprendžia problemas, tokias kaip ribota ertmės erdvė ir signalo kliūtys, kurias sukelia metalinės konstrukcijos.

„Shenzhen Qianmu Communication Technology Co., Ltd.“, kaip Šendžene įsikūrusi antenų gamintoja, nuolat tobulina ausinių antenos projektavimo sprendimus, pasikliauja savo RF laboratorija ir yra patikimas daugelio prekių ženklų ausinių tiekėjas.

Darbo principas

Iš esmės jie yra miniatiūriniai plokštieji RF spinduliuotės komponentai. Aukšto dažnio elektriniai signalai iš belaidžio garso modulio perduodami į antenos spinduliavimo grandinę, kuri elektromagnetinės indukcijos būdu juos paverčia elektromagnetinėmis bangomis. Tuo pačiu metu antena fiksuoja išorines „Bluetooth“ elektromagnetines bangas ir paverčia jas atgal į elektrinius signalus, kad būtų perduota į pagrindinį valdymo lustą, leidžiantį dvikryptį garso duomenų perdavimą tarp išmaniųjų telefonų ir ausinių. Siekdami optimizuoti našumą ausinių naudojimo scenarijuose, patobulinome antenos tiekimo tašką ir įžeminimo atitikimo konstrukciją, kad sumažintume signalo sugerties praradimą, kurį sukelia žmogaus galva. Realaus pasaulio bandymo atvejis: toms pačioms TWS ausinėms pakeitus standartinę spyruoklinę anteną į mūsų lanksčią Qianmu ausinių anteną, stabilus sujungimo atstumas per sieną padidėjo nuo 3,2 m iki 6,1 m, todėl atsijungimo tikimybė sumažėjo 72 % (bandymo duomenys surinkti aidintoje kameroje su tikru žmogaus dėvėjimu; bandymų ataskaitos pateikiamos pagal pageidavimą).

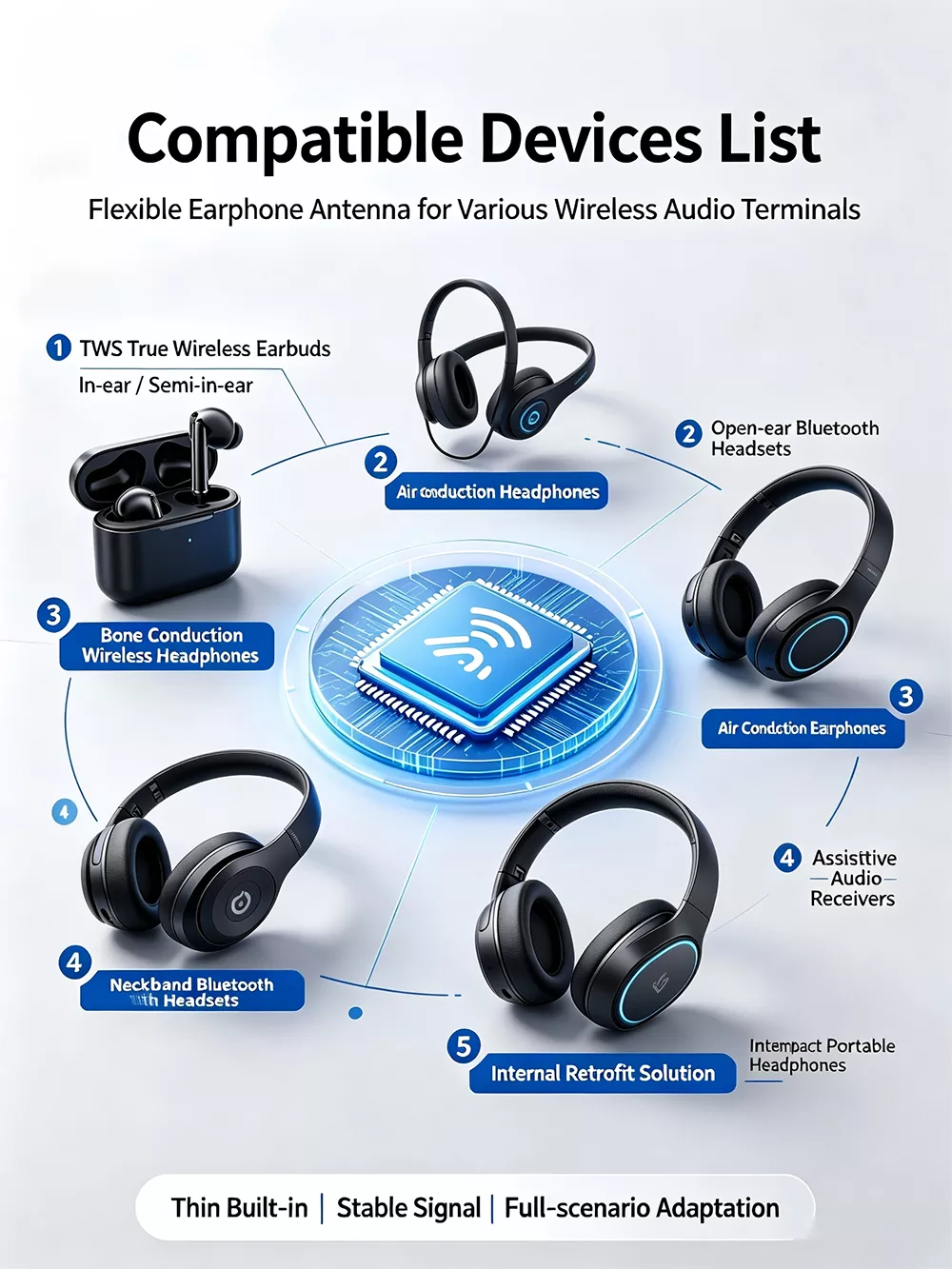

Suderinamų įrenginių sąrašas

Ši lanksti ausinių antena yra plačiai suderinama su įvairiais belaidžiais garso terminalais:

1. TWS True Wireless Bluetooth ausinės (į ausį, pusiau į ausį)

2. Atviros ausinės pakabinamos Bluetooth ausinės, orui laidžios ausinės

3. Kaulų laidumo belaidės ausinės, kaklo juostos Bluetooth ausinės

4. Pagalbinės garso priėmimo ausinės, belaidžio klausos aparato tipo ausinės

5. Kompaktiškos ausinės, nešiojamos belaidės ausinės su įmontuotu modifikavimo sprendimu

Pagrindiniai pardavimo taškai

1.Ypatingai plonas ir lankstus, pritaikytas itin daugybei ausinių

Galimas 0,12–0,3 mm storio, o minimalus lenkimo spindulys ≤1,5 ​​mm, jis palaiko dešimtis tūkstančių lankstumo ciklų be vario įtrūkimų ar delaminacijos. Jis gali būti priklijuotas prie ausinių kotelių, baterijų šonų arba išlenktų vidinių korpusų sienelių, todėl nereikia plokščių PCB plotų ir padeda konstrukcijų inžinieriams sumažinti ausinių dydį.

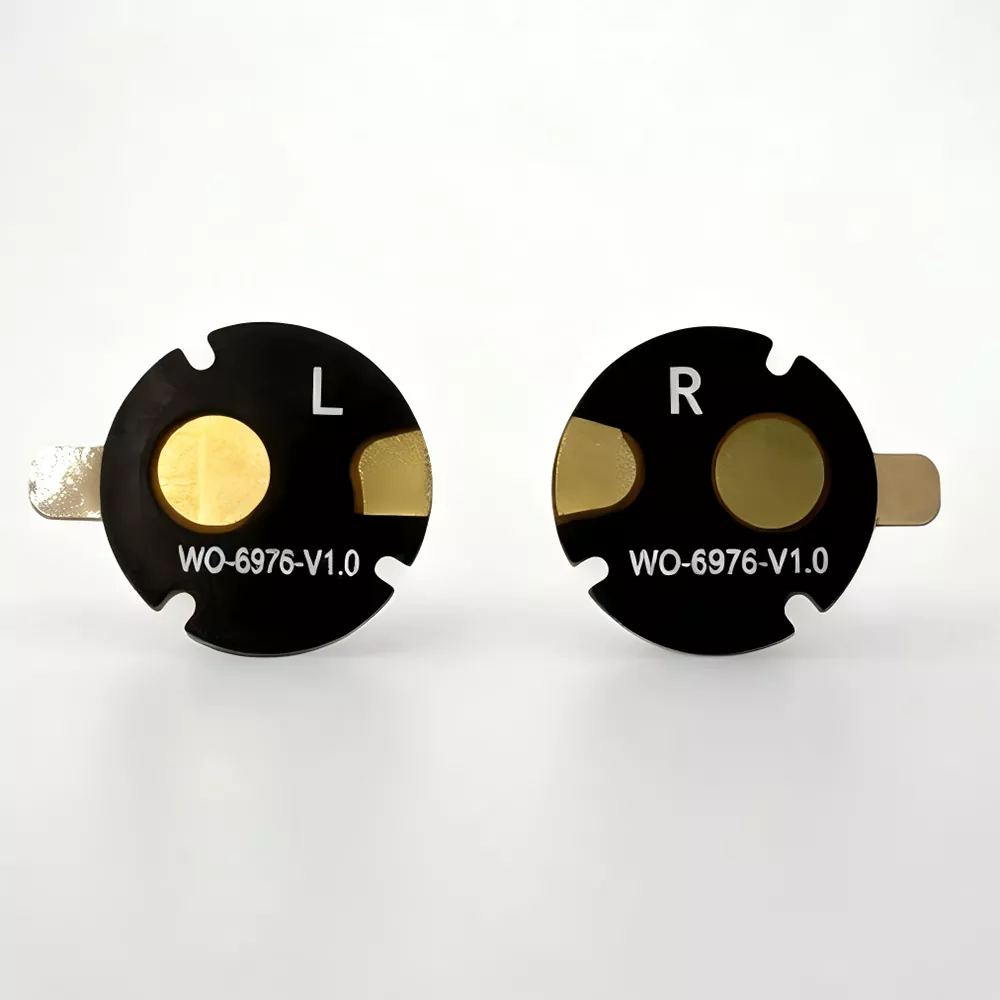

Tikra nuotrauka: Antenos kelių kampų lenkimo testas realiuoju laiku

2. Stabilus RF veikimas sumažina atsijungimus ir vėlavimą

„Qianmu Communications RF“ komanda prieš grafiką baigė varžos atitikimo modeliavimą, pasiekdama ausinių anteną VSWR ≤1,8 ir didelį signalo spinduliavimo efektyvumą. Tai veiksmingai sumažina signalo susilpnėjimą, kurį sukelia galvos kliūtis dėvėjimosi metu ir sumažina garso mikčiojimą bėgiojant ir važiuojant į darbą ir atgal.

3. Įrengtas aukštos temperatūros lipnus pagrindas, kad būtų lengva automatizuoti

Antenos nugarėlėje yra aukštai temperatūrai atsparūs dvipusiai klijai, leidžiantys greitai ir saugiai pritvirtinti tiesiog nuplėšiant apsauginę plėvelę – nereikia spaustukų ar varžtų. Ši konstrukcija idealiai tinka greitam surinkimui gamyklinėse gamybos linijose, sumažinant darbo laiką montavimo metu.

4. Didelis pritaikymas (tiesioginio tiekimo gamykloje pranašumas)

Kaip Kinijos ausinių antenos gamintojas, palaikome 外形轮廓 (外形) ， dažnių juostos derinimą (daugiausia 2,4 GHz Bluetooth, plečiamas), laido ilgį, gnybtų tipą (U.FL， alavuoti kontaktai) ir pagrindo medžiagą (PI ekonomiškos klasės / LCP aukštos klasės). Siūlome pavyzdinę gamybą mažoms partijoms ir patikimus pristatymo terminus didelės apimties užsakymams.

5. Griežta kokybės kontrolė, didelis nuoseklumas

Kiekviena ausinių antenų partija atliekama mėginių ėmimo ir testavimo kameroje su RF aidėjimu, taip pat aukštoje žemoje temperatūroje ciklo ir lenkimo senėjimo testai, pašalinami partijos veikimo svyravimai ir todėl jos yra tinkamos ilgalaikei masinei firminių ausinių gamybai.

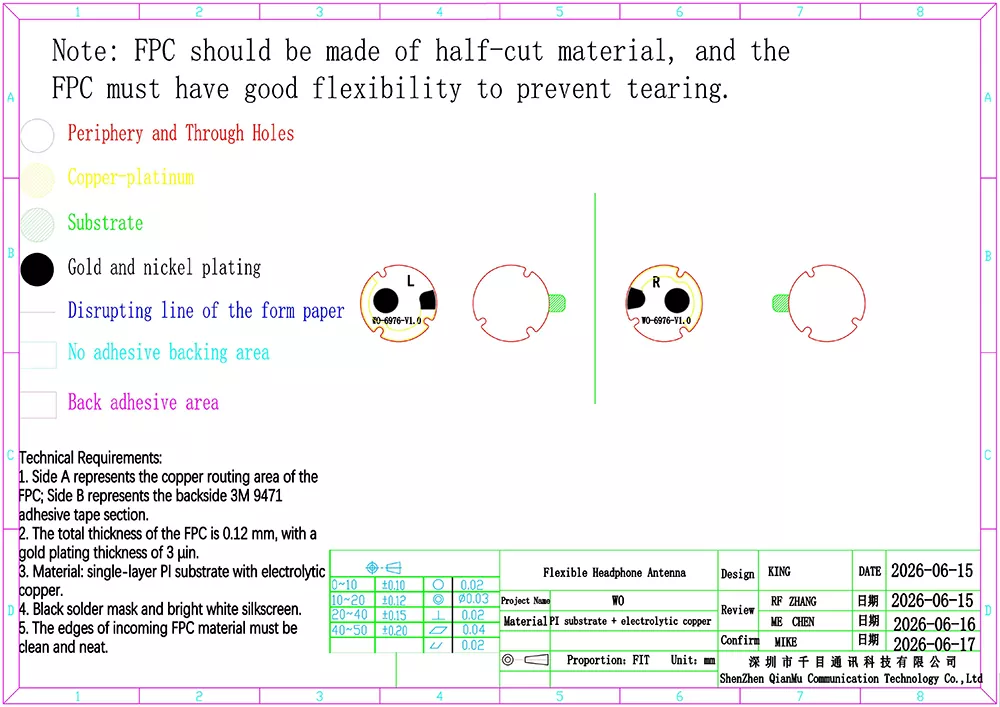

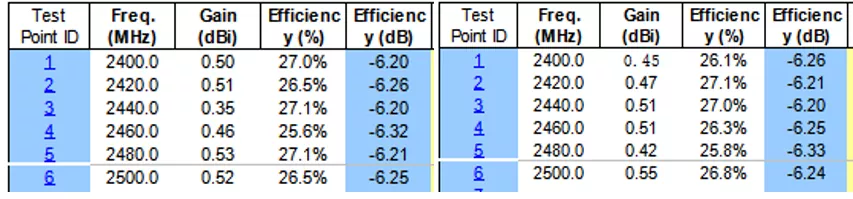

Techninės specifikacijos

Lanksti ausinių antena ir įprasti antenos sprendimai pramonėje

Daugeliui ausinių gamintojų sunku pasirinkti antenas, suplyšusias tarp spyruoklinių, standžių PCB antenų ir keraminių antenų. Remdamiesi tūkstančiais ausinių projektų bandymais realiame pasaulyje, sudarėme aiškų ir intuityvų palyginimą:

Jei jūsų ausinės turi ribotą vidinę erdvę, netaisyklingos korpuso formos arba reikalauja didelio nuoseklumo masinėje gamyboje, lanksčios ausinių antena yra optimalus sprendimas. Kaip originalus gamintojas, įsikūręs Šendžene, „Qianmu Communications“ gali greitai optimizuoti antenos dizainą pagal jūsų prototipą.

RF beaidės kameros testavimo įranga

Kaip išsirinkti tinkamą lanksčią ausinių anteną

Daugelis ausinių pirkimo inžinierių dažnai daro klaidas rinkdamiesi modelius. Remiantis ilgamete tiekėjų aptarnavimo patirtimi, pateikiami keturi pagrindiniai atrankos kriterijai:

1. Pirmenybę teikite ausinių vidinės erdvės patvirtinimui ir pateikite 3D ertmės ilgio, pločio, aukščio ir struktūros brėžinius. Įvertinsime maksimalius antenos matmenis ir leistinus lenkimo plotus. Tiesiogiai nepirkite standartinių antenų, nes labai tikėtina, kad dėl to blogas signalas.

2. Aiškiai apibrėžkite aplinkos naudojimo tikslus. Produktams, skirtiems sportinėms ir lauko ausinėms, pasirinkite versijas, optimizuotas atsparumui lenkimui ir atsparumui vibracijai; eksportuojantiems produktams iš anksto patvirtinti tikslinės rinkos aplinkosaugos sertifikavimo reikalavimus.

3. Atkreipkite dėmesį į RF derinimo palaikymo paslaugas – paprasčiausiai įsigiję lanksčią ausinių anteną negarantuojate naudojimo! Be tinkamo antenos suderinimo ir derinimo net ir geriausios medžiagos gali sukelti veikimo vėlavimą. Pasirinkite gamintoją, turintį vidinius RF inžinierius, o ne tik tarpininką.

4. Prieš pateikdami oficialų užsakymą, atsiųskite mums pavyzdį bandymui. Gaminsime antenų prototipus, kuriuos klientas išbandys vietoje. Masinė gamyba bus pradėta tik po sėkmingų bandymų, sumažinant plėtros riziką.

DUK

1 klausimas: ar ausinių antena palaiko pasirinktinį dydį?

A: Taip, mes palaikome pritaikymą. Kaip gamykla, galime suformuoti ir pritaikyti išorinius matmenis, laido ilgį ir gnybtų tipą pagal vidinę ausinių struktūrą. Galite pateikti 2D/3D brėžinius, o mes įvertinsime dizainą ir pagaminsime pavyzdžius.

2 klausimas: koks yra minimalus ausinių antenų užsakymo kiekis (MOQ)?

A: Standartinės sandėlyje esančios ausinių antenos su mažu MOQ; nedideliais kiekiais galima įsigyti individualių pavyzdžių, o masinės gamybos užsakymų MOQ galima derėtis. Nedvejodami susisiekite su mūsų pardavimo komanda dėl klausimų.

3 klausimas: ar galite pateikti antenos RF bandymo ataskaitą?

A: Taip. Kiekviena gaminių partija yra su gamyklinių bandymų duomenimis, taip pat klientui pageidaujant galime pateikti trečiųjų šalių patikrinimų ataskaitas, užtikrinančias visišką dokumentacijos atsekamumą.

4 klausimas: ar ausinių antena gali būti suderinama su Bluetooth 5.3 moduliu?

A: Visiškai suderinama. Lanksti ausinių antena veikia standartinėje 2.4G ISM juostoje ir yra suderinama su visa Bluetooth 5.0/5.1/5.2/5.3 garso modulių serija.

5 klausimas: kokius dokumentus galima pateikti eksportuojant produktą?

A: Mes galime pateikti išankstines sąskaitas faktūras, pakuočių sąrašus, RoHS ir CE ataskaitas, verslo liudijimus ir kitus dokumentus, kad atitiktume įvairių šalių muitinės formalumus.
