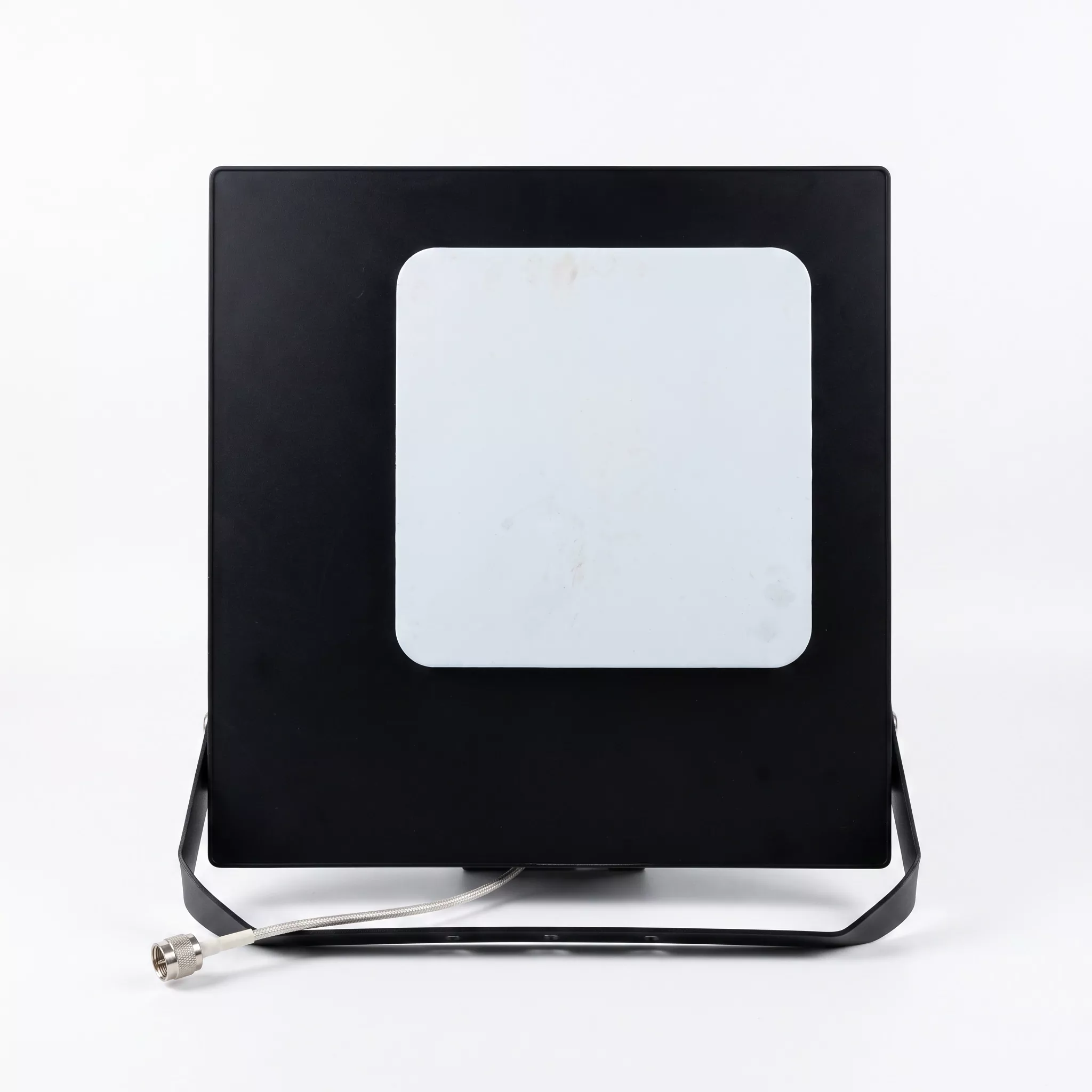

Prožektorių antena

Prožektorių antena, dar žinoma kaip dekoratyvinė prožektorių tipo arba užmaskuota prožektorių bazinės stoties antena, yra lauko kryptinio išorinio ryšio antena. Jo korpusas tiksliai atkartoja lauko apšvietimo prožektorių dizainą, lempos korpuse integruojant 4G/5G RF spinduliuotės blokus, kad signalo perdavimą ir priėmimą derintų su miesto kraštovaizdžio pagerinimu. Tai pašalina papildomų signalų bokštų poreikį ir gali būti montuojamas ant stogų, pastatų fasadų ar platformų, iš esmės išsprendžiant įprastas problemas, tokias kaip vizualinis įkyrumas ir nuosavybės apribojimai, susiję su tradicinėmis antenomis. Ši „Qianmu Communications“ antena yra plačiajuostė dvigubos poliarizacijos krypties bazinės stoties antena, naudojama kaip pagrindinis RF komponentas, specialiai sukurtas vidaus ir lauko bendriems gilios aprėpties projektams. Skirtingai nuo rinkoje siūlomų paprastų imitacijų, mūsų antena turi optimizuotą elektromagnetinę izoliaciją savo ertmės struktūroje, užtikrinančią, kad lempos korpusas netrukdys RF spinduliuotei. Jis pasižymi puikia kamufliažo estetika ir aukštu RF našumu, todėl tinka ryšių infrastruktūros atnaujinimo projektams visame pasaulyje.

Darbo principas

1. Pagrindiniai signalų perdavimo ir priėmimo principai

Visą prožektorių anteną sudaro keturi pagrindiniai komponentai: RF spinduliuotės blokas, metalinis atspindintis galinis skydelis, vandeniui atsparus kamufliažinis korpusas ir dvigubos N tipo jungtys.

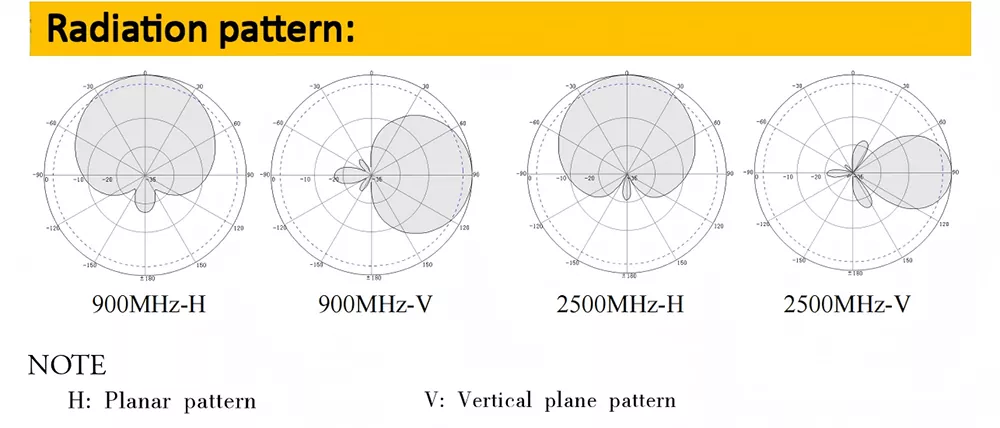

①Signalo perdavimas: RRU įrenginys išveda radijo dažnio elektrinius signalus, kurie per dvi N-K jungtis perduodami į vidinius aliuminio spinduliuojančius elementus antenoje. Šie signalai rezonansinėmis ertmėmis paverčiami 698–3600 MHz diapazono elektromagnetinėmis bangomis, o po to išspinduliuojami į išorę per 65° horizontaliai nukreiptą spindulį, tiksliai uždengiantį tikslinio pastato aukštus.

②Signalo priėmimas: prieš srovę nukreiptos elektromagnetinės bangos, skleidžiamos mobiliųjų telefonų ir daiktų interneto įrenginių pastate, antena fiksuojamos visomis kryptimis. Atšvaitas renka ir filtruoja trikdžių signalus, paversdamas elektromagnetines bangas elektriniais signalais, kurie perduodami atgal į bazinės stoties įrangą, taip užbaigiant dvikryptį ryšį.

2. Kamufliažinis apvalkalas su optimizuota šerdimi signalo neslopinimui

Daugumoje pigių antenų naudojami standartiniai plastikiniai korpusai, todėl radijo dažnių nuostoliai viršija 15%, todėl signalai silpni ir tinklo greitis ląstelių kraštuose yra lėtas. „Qianmu Communications“ gamykla savarankiškai sukūrė modifikuotą UABS skaidrių bangų korpusą, kurio laboratoriniai matavimai rodo tik 6,2 % radijo dažnio praradimo. Kartu su sluoksniuotos aliuminio spinduliuotės matrica išvengiama ekranavimo efekto, kurį sukelia metaliniai laikikliai įprastuose korpusuose, todėl tomis pačiomis sąlygomis pasiekiamas 30 % didesnis žemyn nukreipto tinklo greitis. Neapdorotus matavimo duomenis iš vektorinio tinklo analizatorių galima gauti paprašius.

Techninės specifikacijos

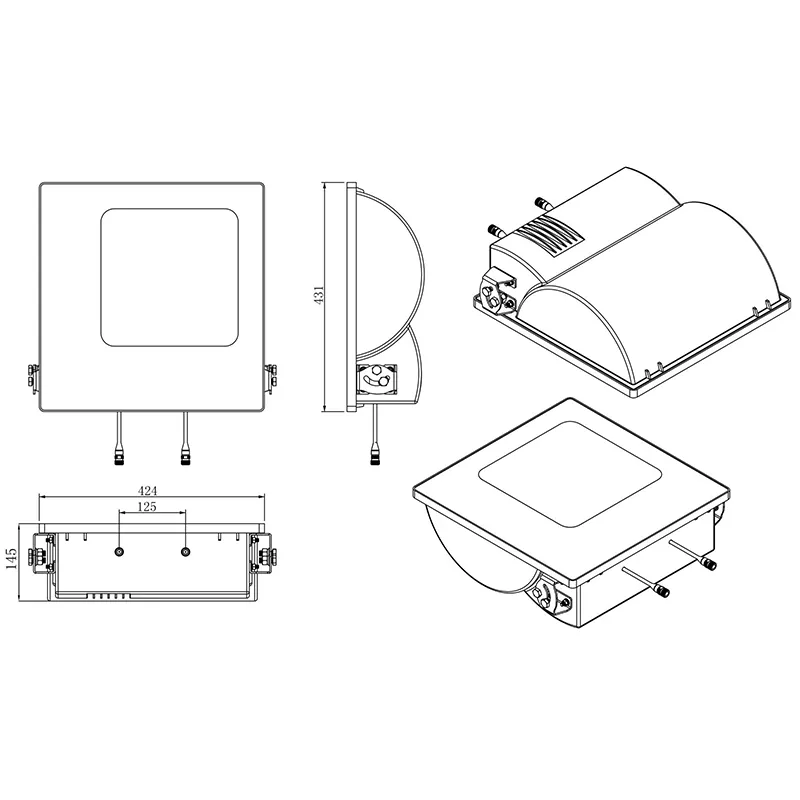

Mechaniniai konstrukciniai parametrai

Pirkimo ir atrankos vadovas

1. Pirmenybę teikite dažnių juostos aprėpties patvirtinimui. Pagrindinėje Kinijos 5G 3,5 GHz dažnių juostoje būtina pasirinkti plačiajuosčio prožektorių antenas, palaikančias 1710–3600 MHz dažnį. Senesnės antenos, kurių didžiausias dažnis yra 2700 MHz, negali palaikyti dabartinių 5G tinklų ir vėliau jas reikės visiškai pakeisti, o tai žymiai padidins projekto išlaidas.

2. Patikrinkite tikrus RF parametrus ir atmeskite klaidinančias specifikacijas. Prieš pirkdami reikalaukite, kad tiekėjai pateiktų išmatuotas vektoriaus tinklo analizatoriaus kreives tam pačiam modeliui, sutelkdami dėmesį į trijų pagrindinių rodiklių patikrinimą: stiprinimą, VSWR ir priekinio ir galo santykį. Rinkoje esantys pigūs produktai dažnai pervertina pelną, todėl faktinis aprėpties atstumas sumažėja daugiau nei 40%.

3. Dėmesys lauko apsaugai ir medžiagoms: Pakrantės zonose, kuriose dažnai lyja ir taifūnai, turi būti naudojami aliuminio liejiniai vibratoriai kartu su atmosferos poveikiui atspariais UABS gaubtais. Plonų geležies lakštų vibratoriai ir įprasti plastikiniai korpusai po 1–2 metų patirs koroziją ir vandens patekimą, todėl ilgainiui priežiūros išlaidos bus itin didelės.

4. Pasirinkite gamintojus, turinčius vidinių MTEP ir gamybos pajėgumų. Tarpininkams trūksta tyrimų ir plėtros, kokybės kontrolės ir jie negali teikti pritaikymo, bandymų ataskaitų ar techninės pagalbos po pardavimo. Tiesioginis ryšys su originaliais gamintojais leidžia sinchronizuoti pagalbinių medžiagų tiekimą, pritaikytus parametrus, greitą aptarnavimą po pardavimo ir stabilų pristatymą didelės apimties užsakymams.

DUK

1 klausimas: kurias ryšio dažnių juostas ši prožektorių antena visiškai apima? Ar palaiko 5G?

A: Antena veikia 698–960 MHz ir 1710–3600 MHz dažnių juostose, visiškai suderinama su visomis 2G GSM, 3G UMTS ir 4G LTE juostomis. Jis palaiko pagrindines vietines 5G NR juostas N41 / N78, taip pat pagrindines 5G juostas užsienio šalyse. Vienkartinis diegimas leidžia bendradarbiauti 4G+5G, nereikia keisti antenos etapais.

2 klausimas: ar jis palaiko OEM / ODM tinkinimą? Kokius parametrus galima keisti?

A: Kaip gamykla šaltinyje, siūlome visų matmenų pritaikymo paslaugas: reguliuojamas antenos stiprinimas, spindulio plotis, jungties tipas (N/4,3-10), korpuso spalva ir korpuso šilkografijos logotipas. Specialiems siaurajuosčio ryšio užsienio projektams mūsų tyrimų ir plėtros komanda gali iš naujo sureguliuoti RF generatorių.

3 klausimas: ar įmonė palaiko gamyklos auditą vietoje? Ar gali pateikti kvalifikacijos dokumentus?

A: „Shenzhen Qianmu Communication Technology Co., Ltd.“ siūlo lankytojams ekskursijas į gamyklą iš anksto susitarus prieš vieną dieną, kad būtų galima patekti į gamybos įrenginį, gamybos linijas ir RF laboratoriją. Visus ISO, CE, FCC ir RoHS sertifikatus kartu su trečiųjų šalių bandymų ataskaitomis galima gauti nemokamai elektroniniu formatu; Konkurso tikslais gali būti pateikiamos originalios spausdintos kopijos su oficialiais antspaudais.
