Skydinė antena

Kas yra kryptinė plokščiaekranė antena

Mūsų 14DBI ant sienos montuojama kryptinė plokščiaekranė antena yra didelio stiprumo siauro pluošto kryptinės spinduliuotės antena, specialiai sukurta patalpų tolimojo WiFi tinklo, lauko bazinės stoties signalo priėmimui ir belaidžio signalo stiprinimo inžinerijai. Įprasti įvairiakryptės antenos signalai paskirstomi 360°, o perdavimo atstumas yra ribotas; Kryptinės antenos remiasi savo galiniais atšvaitais, kad surinktų radijo dažnio signalus ir sutelktų radijo dažnio energiją viena kryptimi, o tai žymiai pagerina perdavimo galimybes dideliais atstumais. Mūsų masinės gamybos vidaus ir lauko dvejopos paskirties antena turi integruotą sandarų plastikinį korpusą, yra atspari vandeniui ir dulkėms, palaiko tvirtinimą prie sienos, yra suderinama su GSM, 4G, 5G, WiFi dvijuosčiu, 433 daiktų interneto žemo dažnio N daugiajuosčiu, standartiškai komplektuojama su RG58 vidiniu kištuku, mažo nuostolio jungtimi ir dviem bendrais davikliais. plokščiaekranių antenų sprendimas, turintis didžiausią aprėptį komunikacijos inžinerijos ir IOT projektuose.

Kaip veikia antena

Daugelis klientų klaidingai mano, kad plokščių plokščių dizainas skirtas tik išvaizdai. Tačiau kryptinga plokščiaekranė antena užtikrina sutelktą signalo perdavimą ir priėmimą per savo vidinę daugiasluoksnę struktūrą. Darbo principą galima patikrinti naudojant profesionalią testavimo įrangą, įskaitant vektorinių tinklų analizatorius, RF aidines kameras ir elektromagnetinio modeliavimo analizę.

1. Osciliatoriaus spinduliuotės ir metalo reflektoriaus pluošto fokusavimo principas

Vidinis masyvo generatorius yra atsakingas už RF signalų perdavimą ir priėmimą. Metalinis reflektorius, esantis už osciliatoriaus, atspindi signalus, spinduliuojamus atgal ir į šonus priekinės krypties kryptimi, sumažindamas pluošto plotį ir pagerindamas signalo koncentraciją. Ši struktūra leidžia antenai pasiekti aukštą iki 14 dBi stiprinimo našumą.

Išmatuotas palyginimas: standartinė 3 dBi įvairiakryptė antena paprastai užtikrina maždaug 300 metrų perdavimo atstumą atviroje aplinkoje, o 14 dBi kryptinė antena tomis pačiomis sąlygomis gali pasiekti stabilų daugiau nei 1 200 metrų perdavimo atstumą.

2. Daugiajuostės rezonansinės atitikties struktūra

Vidinis generatorius turi kelių lizdų masyvo dizainą, kad būtų pasiektas platus dažnių suderinamumas. Jis palaiko kelias belaidžio ryšio dažnių juostas, įskaitant 700–960 MHz korinio ryšio tinklus, 2,4 GHz / 5,8 GHz WiFi ir 433 MHz IoT programas. Viena antena gali palaikyti skirtingus belaidžius įrenginius be dažno keitimo, taip sumažindama atsargų sąnaudas ir supaprastindama inžinerinį valdymą.

3. Mažo nuostolio signalo perdavimas su RG58 tiekimo kabeliu

Antena naudoja RG58 koaksialinį tiekimo kabelį su dvisluoksne ekranavimo struktūra, kad sumažintų signalo praradimą perdavimo metu. Net ir esant ilgesniam kabelių montavimo atstumui, stovinčių bangų santykis išlieka stabilus, todėl neleidžiama reikšmingai susilpninti signalo, kurį sukelia tolimojo ryšio laidai.

4. Lauko apsaugos nuo trukdžių dizainas

Korpusas pagamintas iš antipireno ABS medžiagos ir turi sandarią struktūrą, apsaugančią vidines dalis nuo lauko lietaus, dulkių ir pramoninių elektromagnetinių trukdžių. Ši konstrukcija apsaugo nuo osciliatoriaus oksidacijos ir signalo veikimo poslinkio ilgalaikio veikimo lauke metu.

DUK

1 klausimas: ar galima pakeisti kryptinės plokščiosios antenos tiekimo ilgį ir RF jungtį?

A: Tinkinimas palaikomas. Standartiniai antenų tiektuvai gali būti pritaikyti bet kokiam ilgiui nuo 1 metro iki 15 metrų. Jungtys SMA vyriškos ir moteriškos, N galvutė, BNC gali būti keičiamos pagal poreikį. Dideliems užsakymams ant korpuso esantis LOGO gali būti pritaikytas šilkografijai.

2 klausimas: ar ši plokščiaekranė antena gali būti naudojama ir kaip 4G signalo stiprintuvas, ir kaip WiFi tiltas?

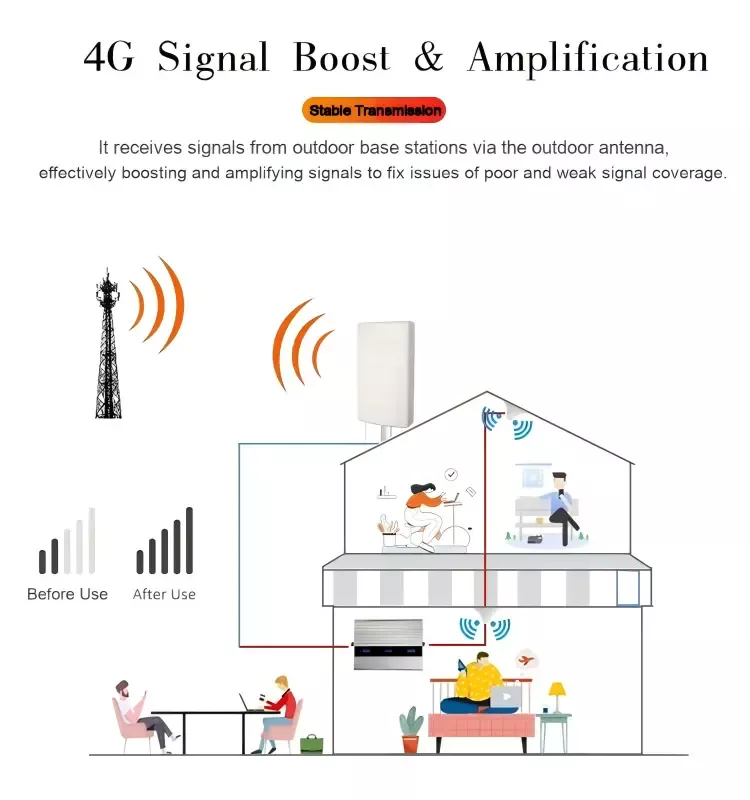

A: Būtent. Mūsų antena apima kelias juostas GSM/4G/5G/2.4G/5.8G ir yra suderinama su signalo kartotuvais, belaidžiais tiltais ir 433 iot duomenų perdavimo įrenginiais. Vienas antenų rinkinys yra suderinamas su keliais inžineriniais įrenginiais.

3 klausimas: ar metalinės sienos ir plieninės konstrukcijos paveiks antenos signalus?

A: Metalo lakštai gali atspindėti ir apsaugoti radijo dažnio signalus. Montuojant, antenos priekinis spinduliuotės paviršius turi vengti didelių metalinių ekranų plotų. Jei to išvengti neįmanoma, signalams priimti skirtinguose taškuose galima įdėti papildomą anteną, o inžinieriai gali pateikti taško reguliavimo planą.

4 klausimas: Kaip išspręsti problemą, kad tiekimo jungtis yra linkusi į vandenį ir trumpam jungtis, kai lietaus sezono metu ilgą laiką naudojama lauke?

A: Sumontavę metalinę jungties vietą apvyniokite vandeniui atsparia elektros juosta. Ant stulpo montuojama lauko antena taip pat gali būti pritaikyta atnaujinta vandeniui atsparia jungtimi, kad lietaus vanduo nesubraižytų jungties.
