Kaip korinio tinklo antena pagerina belaidį ryšį?

Turinys

1. Straipsnio metmenys
2. Kas yra korinio tinklo antena?
3. Kaip veikia korinio tinklo antena?
4. Kokie veiksniai turi įtakos korinio ryšio antenos veikimui?
5. Kurį korinio ryšio antenos tipą turėtumėte pasirinkti?
6. Kaip galite pasirinkti tinkamą korinio tinklo anteną?
7. Kaip turėtų būti įdiegta korinio ryšio antena?
8. Kur naudojamos korinio tinklo antenos?
9. Kaip „Qianmu Communication“ palaiko korinio ryšio antenos projektus?
10. Kokių įprastų klaidų reikėtų vengti?
11. Kaip galite išlaikyti stabilų korinio ryšio antenos našumą?
12. Dažnai užduodami klausimai
13. Išvada

Straipsnio metmenys

• Suprasti antenos vaidmenį korinio ryšio procese.
• Sužinokite, kaip dažnis, stiprinimas, varža, spinduliavimo efektyvumas ir įrengimas įtakoja veikimą.
• Palyginkite įprastas išorinės ir įterptosios antenos konfigūracijas.
• Renkantis anteną naujam gaminiui, nustatykite svarbiausius veiksnius.
• Pagerinkite diegimo ir integravimo praktiką.
• Supraskite įprastas pramonės, transporto priemonių, daiktų interneto ir tinklų taikomąsias programas.
• Sužinokite, kaip pritaikytas antenos kūrimas gali patenkinti sudėtingus gaminio reikalavimus.
• Naudokite praktinius trikčių šalinimo ir priežiūros metodus, kad pagerintumėte ryšio patikimumą.

Kas yra korinio tinklo antena?

Korinio ryšio tinklo antena yra radijo dažnio komponentas, skirtas elektromagnetiniam signalui perduoti ir priimti signalus per korinio ryšio tinklus. Jis veikia kartu su koriniu modemu, ryšio moduliu, bendraašis kabelis, jungtis ir elektroninė sistema, apdorojanti belaidžius duomenis.

Priklausomai nuo programos, korinio ryšio antena gali palaikyti 2G, 3G, 4G LTE, 5G arba keletą kartų korinio ryšio tuo pačiu metu. Šiuolaikinei įrangai dažnai reikia kelių juostų veikimo, nes gaminiai gali būti parduodami įvairiose šalyse arba diegiami tinkluose, naudojant skirtingus dažnių diapazonus.

Antena nėra tiesiog priedas, pritvirtintas prie įrenginio išorės. Jo fizinė struktūra, matmenys, vieta, įžeminimo nuoroda, kabelių maršrutas, jungtis ir aplinkinės medžiagos gali turėti įtakos RD elgsenai. Teoriškai didelio stiprinimo antena gali veikti prastai, jei ji sumontuota neteisingai arba per arti laidžios medžiagos.

Kaip veikia korinio tinklo antena?

Korinio ryšio sistema skaitmeninę informaciją paverčia radijo dažnio energija. Korinio ryšio modulis generuoja RF signalą ir siunčia jį antenos keliu. Antena paverčia elektros radijo dažnių energiją į elektromagnetinės bangos, sklindančios per supančią aplinką.

Priėmimo metu procesas vyksta priešinga kryptimi. Elektromagnetinė energija, gaunama iš ląstelės bazinė stotis indukuoja elektrinį RF signalą ant antenos. Signalas RF keliu keliauja į komunikacijos modulis, kuriame jis apdorojamas ir paverčiamas naudotinais duomenimis.

Keletas techninių charakteristikų lemia šio proceso efektyvumą:

• Dažnių diapazonas:Nustato, kuriose korinio ryšio juostose antena gali veikti efektyviai.
• Pelnas:Apibūdina, kaip antena sutelkia arba paskirsto spinduliuojamą energiją tam tikromis kryptimis.
• Varža:Tinkamas suderinimas padeda sumažinti radijo dažnių galią, atsispindinčią siųstuvo link.
• VSWR:Rodo impedanso atitikimą visame veikimo dažnių diapazone.
• Radiacijos efektyvumas:Nurodo, kaip efektyviai tiekiama RD galia paverčiama spinduliuote.
• Poliarizacija:Įtakoja, kaip antena sąveikauja su gaunamo signalo poliarizacija.
• Mechaninė struktūra:Nustato, kaip antena gali būti integruota į galutinę įrangą.

Tai paaiškina, kodėl antenos pasirinkimas tik pagal gaminio pavadinimą arba vardinio stiprinimo specifikaciją gali sukelti nuviliantys rezultatai. RF veikimas turi būti įvertintas kaip viso įrenginio dalis.

Kokie veiksniai turi įtakos korinio ryšio antenos veikimui?

Kai mobilusis įrenginys kenčia dėl nestabilių ryšių, lėto duomenų perdavimo, dažno tinklo nutrūkimo arba Prasta aprėptis, antenos sistema turėtų būti vertinama kartu su modemo ir tinklo sąlygomis. Keletas praktiniai veiksniai gali sumažinti našumą.

Kodėl antenos vieta yra svarbi?

Antenos išdėstymas yra vienas iš labiausiai nepastebimų belaidžio gaminio dizaino aspektų. Toliau sumontuota antena akumuliatoriaus, metalinio rėmo, grandinės plokštės, kabelių pluošto ar kitų laidžių komponentų veikimas gali skirtis iš tos pačios antenos, išbandytos laisvoje erdvėje.

Išorinėms antenoms tinkamas atstumas ir tinkama montavimo vieta gali padėti geriau nuspėti radiacinė aplinka. Įterptųjų antenų atveju inžinieriai turi atsižvelgti į turimą žemės plotą, plastikinį korpusas, PCB išdėstymas, vidiniai komponentai ir atstumas tarp antenos ir kitų RF jautrių grandinių.

Kurį korinio ryšio antenos tipą turėtumėte pasirinkti?

Nėra universalios korinio ryšio antenos, tinkančios kiekvienam įrenginiui. Tinkama konfigūracija priklauso nuo įrangos struktūra, turima įrengimo erdvė, reikalingos dažnių juostos, aplinkos sąlygos ir norimą RF našumą.

Išorinės korinio ryšio antenos

Išorinės antenos yra naudingos, kai įrangos korpusas sukuria didelę RD kliūtį arba kai gaminiui reikalinga lanksti montavimo padėtis. Įprastos konfigūracijos apima strypo antenas, gumines antenas, magnetinės bazės antenos ir kitos išorėje sumontuotos konstrukcijos.

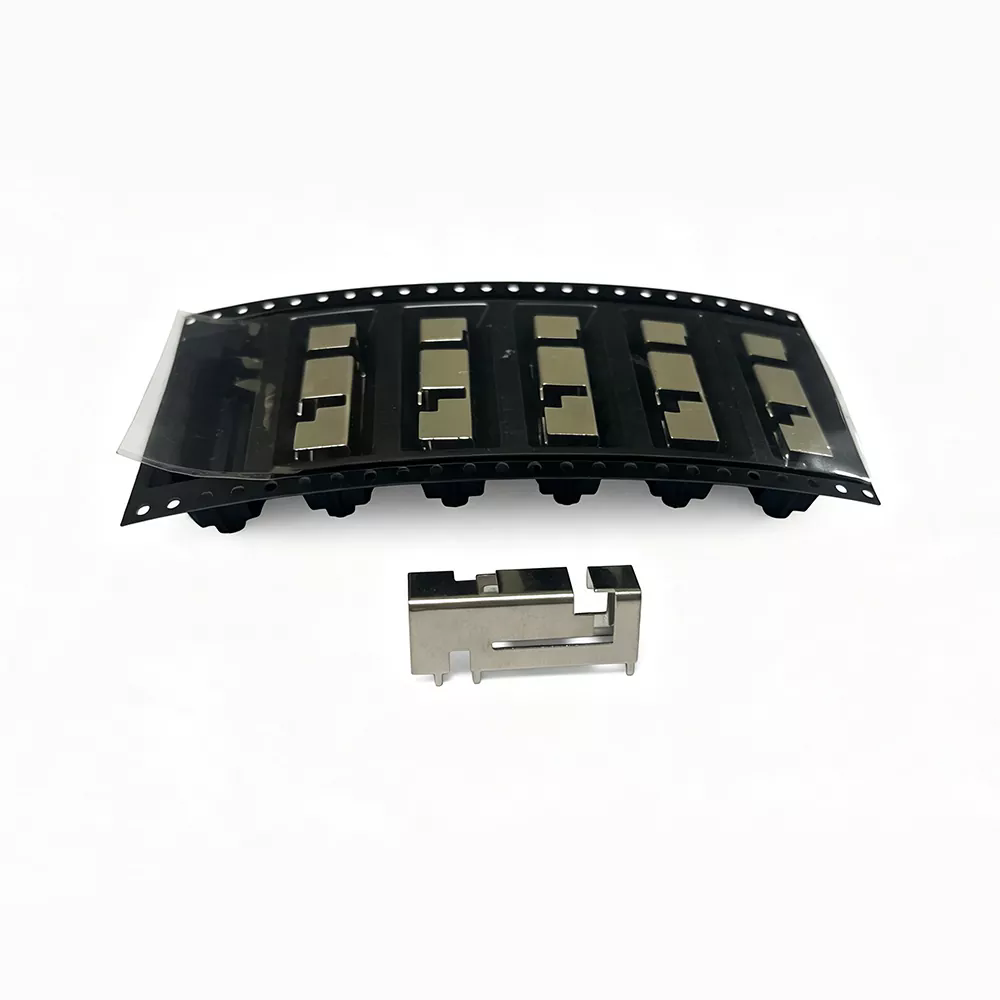

Įterptosios korinio ryšio antenos

Įterptosios antenos skirtos gaminiams, kurių išvaizda yra švari, kompaktiška arba apsaugotas vidinis įrengimas yra svarbus. Juos galima integruoti į elektroninę įrangą, daiktų interneto terminalus, ryšį prietaisai ir kiti kompaktiški gaminiai.

Magnetinės bazės antenos

Magnetinis tvirtinimas užtikrina patogų montavimą ant tinkamų metalinių paviršių ir gali supaprastinti naudojimą montuojant ar bandant anteną reikia pakeisti. Turi būti pasirinktas laido ilgis ir jungtis būti svarstomas tuo pačiu metu.

Individualūs antenų sprendimai

Individualizuotos konstrukcijos tampa ypač vertingos, kai standartinė antena negali patenkinti mechaninių ar galutinio produkto elektros reikalavimai. Matmenys, kabelio ilgis, jungtis, dažnio aprėptis, montavimas struktūra, o RF charakteristikas gali tekti koreguoti, kad jos atitiktų programą.

Kaip galite pasirinkti tinkamą korinio tinklo anteną?

Antenos pasirinkimas turėtų prasidėti nuo faktinių gaminio reikalavimų, o ne nuo bendro antenų katalogo. Sistemingas atrankos procesas gali sumažinti perprojektavimą, bandymų vėlavimą ir netikėtas ryšio problemas.

1. Apibrėžkite korinio ryšio standartus.Nustatykite, ar gaminiui reikalingas 2G, 3G, 4G LTE, 5G arba technologijų derinys.
2. Nustatykite reikiamas dažnių juostas.Skirtingos rinkos ir tinklo operatoriai gali naudoti skirtingas juostas, todėl tiksliniai veikimo dažniai turėtų būti nustatyti patvirtinkite prieš pasirenkant anteną.
3. Patikrinkite laisvą diegimo vietą.Prieš pasirinkdami antenos konstrukciją, išmatuokite gaubtą, tvirtinimo plotą, tarpą ir vidinę erdvę.
4. Nustatykite jungties ir kabelio reikalavimus.Jungties tipas ir kabelio ilgis turi atitikti ryšio modulį ir mechaninį mazgą.
5. Apsvarstykite darbo aplinką.Lauko įrangai, transporto priemonėms, pramoninėms spintoms ir nešiojamiems gaminiams gali būti keliami labai skirtingi reikalavimai.
6. Peržiūrėkite RF našumą.Reikėtų įvertinti dažnio atsaką, stiprinimą, VSWR, varžą, efektyvumą ir spinduliavimo charakteristikas.
7. Patvirtinkite anteną gatavo produkto viduje.Galutinis veikimas turėtų būti patikrintas po integravimo, nes korpusas ir aplinkiniai komponentai gali pakeisti RF elgesį.

Kaip turėtų būti įdiegta korinio ryšio antena?

Net gerai suprojektuota korinio ryšio tinklo antena gali veikti prasčiau, kai įdiegimas atliekamas prastai. Todėl įrengimas turėtų būti traktuojamas kaip RF projektavimo proceso dalis, o ne kaip galutinė surinkimo užduotis.

Laikykite anteną toliau nuo pagrindinių kliūčių šaltinių

Jei įmanoma, nedėkite antenos tiesiai šalia didelių metalinių komponentų arba tankiai supakuotų elektroninių elementų asamblėjos. Metalas gali paveikti srovės paskirstymą ir pakeisti numatomas antenos spinduliavimo charakteristikas.

Valdymo kabelio maršrutizavimas

Koaksialinis kabelis turi būti nutiestas atsargiai ir apsaugotas nuo nereikalingo mechaninio įtempimo. Per daug sudėtingas maršrutas, staigūs posūkiai, prastos jungtys arba netinkamas kabelių pasirinkimas gali įvesti papildomą RF susirūpinimą dėl nuostolių ir patikimumo.

Apsvarstykite galutinį priedą

Antenos bandymas už gatavo produkto ribų yra naudingas pirminiam įvertinimui, tačiau jis nepakeičiamas patvirtinimas tikrojo korpuso viduje. Plastiko storis, metaliniai komponentai, PCB matmenys, akumuliatoriaus padėtis, ir tvirtinimo įranga gali turėti įtakos galutiniam rezultatui.

Patvirtinkite prieš masinę gamybą

Prototipo bandymai leidžia inžinieriams nustatyti radijo dažnių problemas prieš pradedant didelio masto gamybą. Tai yra ypač svarbu gaminiams, kurie veikia keliose korinio ryšio dažnių juostose arba turi palaikyti ryšį besikeičiančios aplinkos.

Kur naudojamos korinio tinklo antenos?

Korinis ryšys suteikia praktišką būdą įrangai perduoti duomenis nepriklausant nuo fiksuoto ryšio laidinis tinklas. Dėl to korinio ryšio tinklo antenos naudojamos daugelyje pramonės šakų.

Tas pats principas galioja ir išmaniajai infrastruktūrai, lauko įrangai, ryšio terminalams, energetikai valdymo įrenginiai ir kitos prijungtos sistemos, kuriose būtina patikima belaidė prieiga.

Kaip „Qianmu Communication“ palaiko korinio ryšio antenos projektus?

Qianmu bendravimasdaugiausia dėmesio skiria belaidžio ryšio antenų kūrimui ir gamybai, teikia mobiliojo ryšio, daiktų interneto, padėties nustatymo, maršrutizatoriaus ir kitų belaidžių programų sprendimus. Jo korinio ryšio antena Portfelis apima skirtingas konstrukcijas ir montavimo būdus, kad būtų galima pritaikyti įvairius įrangos dizainus.

Klientams, kuriantiems prijungtą įrangą, svarbiausias privalumas dirbant su patyrusia antena tiekėjas yra galimybė atsižvelgti į RF reikalavimus kartu su mechanine integracija. Produktui gali prireikti a konkretus dažnių diapazonas, kompaktiški matmenys, tam tikra jungtis, nustatytas kabelio ilgis arba specializuota montavimo konstrukcija. Šie reikalavimai turi būti suderinti, o ne įvertinti atskirai.

Tinkinimo parinktys

Nuo prototipo iki gamybos

Praktinis antenos kūrimo procesas gali apimti taikymo analizę, dažnio įvertinimą, struktūrinį projektavimas, RF optimizavimas, prototipų gamyba, našumo testavimas ir masinė gamyba. Šis požiūris padeda nustatyti galimas integracijos problemas prieš didėjant gamybos apimčiai.

„Qianmu Communication“ palaiko standartinius produktus, taip pat pritaikytus ir į OĮG orientuotus reikalavimus. Priklausomai projekte klientai gali nurodyti tokius parametrus kaip dažnis, dydis, jungtis, kabelis, montavimo būdas, ir kitus su programa susijusius reikalavimus.

Įmonės gaminių asortimentą sudaro išorinės antenos konfigūracijos, vidinės antenos sprendimai, magnetinė bazė dizaino, įterptųjų gaminių ir korinio ryšio antenų, skirtų įvairioms ryšio programoms.

Kokių įprastų klaidų reikėtų vengti?

Daugelis belaidžio ryšio problemų kyla ne dėl sugedusios antenos, o dėl jos pasirinkimo arba integravimo antenos, neatsižvelgiant į visą RF sistemą.

1. Pasirinkimas vien pagal pelną:Padidėjimas yra tik vienas parametras. Dažnio aprėptis, efektyvumas, spinduliuotė Taip pat svarbu modelis, atitikimas, dydis ir montavimo sąlygos.
2. Nepaisydami korpuso:Antena turi būti įvertinta tikroje gaminio aplinkoje.
3. Netinkamo dažnių diapazono naudojimas:Antena, kuri tinkamai neuždengia reikiamų juostų negali užtikrinti patikimo veikimo vien todėl, kad modemas palaiko šias juostas.
4. Vaizdo kabelio praradimas:Ilgi arba netinkami RF kabeliai gali sumažinti pasiekiamą signalą antenos sistema.
5. Prototipo bandymų praleidimas:Maži dizaino pakeitimai gali sukelti didelių RF skirtumų, ypač kompaktiškuose gaminiuose.
6. Nepavykus apibrėžti regioninių reikalavimų:Gali prireikti produktų, skirtų tarptautinėms rinkoms skirtingi korinio ryšio juostų deriniai.

Kaip galite išlaikyti stabilų korinio ryšio antenos našumą?

Jei įranga naudojama ilgą laiką, antenos patikimumas priklauso nuo radijo dažnių charakteristikų ir mechaninių savybių vientisumas. Periodinis patikrinimas gali padėti nustatyti problemas, kol jos netampa ryšio gedimais.

• Patikrinkite, ar išorinėse antenose nėra fizinių pažeidimų.
• Patikrinkite, ar tvirtinimo detalės neatsipalaidavo ar nejuda.
• Patikrinkite, ar jungtyse nėra korozijos, užteršimo ar mechaninių pažeidimų.
• Patikrinkite, ar atviri kabeliai nėra nusitrynę, nesuspausti ar pernelyg sulenkti.
• Peržiūrėkite ryšio našumą po esminių įrangos pakeitimų.
• Ištirkite pasikartojančius tinklo kritimus, o ne manykite, kad korinis tinklas visada yra atsakingas.
• Naudokite tinkamą aplinkos apsaugą lauko ir pramoniniams įrenginiams.

Kai gaminyje nuolat kyla ryšio problema, trikčių šalinimo metu reikia atsižvelgti į visą signalą kelias: tinklo prieinamumas, modemo konfigūracija, RF kabelis, jungtis, antena, korpusas, maitinimo šaltinis ir montavimo aplinka.

Dažnai užduodami klausimai

Kam naudojama korinio tinklo antena?

Korinio ryšio tinklo antena leidžia korinio ryšio įrangai perduoti ir priimti belaidžius signalus korinio ryšio tinklai. Tipiškos programos apima 4G LTE ir 5G maršrutizatorius, daiktų interneto terminalus, pramoninę įrangą, nuotolinio stebėjimo prietaisai, transporto priemonių sistemos ir ryšio vartai.

Ar viena antena gali palaikyti kelias korinio ryšio juostas?

Taip. Daugiajuostės antenos gali būti suprojektuotos veikti keliuose dažnių diapazonuose. Tikslios palaikomos juostos priklauso nuo antenos konstrukcijos ir tikslinės programos reikalavimų.

Kaip pasirinkti anteną 4G arba 5G įrenginiui?

Pradėkite nuo reikiamų dažnių juostų nustatymo, tada apsvarstykite antenos tipą, montavimo vietą, matmenis, stiprinimas, VSWR, varža, jungtis, kabelio ilgis, aplinkos sąlygos ir įrenginio korpusas. Galutinis testavimas turėtų būti atliktas po integracijos.

Ar didesnio stiprumo antena visada užtikrina geresnį našumą?

Ne. Didesnis stiprinimas automatiškai nereiškia geresnio našumo kiekvienoje programoje. Radiacijos modelis, dažnių suderinamumas, įrengimo padėtis, efektyvumas, suderinamumas ir aplinka gali būti vienodai svarbios.

Ar galima pritaikyti korinio ryšio anteną?

Taip. Priklausomai nuo tiekėjo ir projekto reikalavimų, pritaikymas gali apimti dažnių diapazoną, anteną matmenys, jungtis, kabelio ilgis, montavimo būdas, struktūra ir RF charakteristikos.

Kodėl mano korinio įrenginio signalas silpnas net ir naudojant gerą modemą?

Modemas yra tik viena belaidės sistemos dalis. Antenos išdėstymas, RF suderinimas, kabelio praradimas, korpusas medžiagos, jungties kokybė, aplinkos trukdžiai ir tinklo sąlygos gali turėti įtakos galutiniam signalui pasirodymas.

Ar „Qianmu Communication“ gali pateikti pavyzdžius prieš masinę gamybą?

„Qianmu Communication“ palaiko prototipų kūrimą ir techninį patikrinimą prieš pradedant didesnes gamybos programas. Tai gali padėti klientams įvertinti numatytos įrangos anteną prieš pradedant masinę gamybą.

Kurios pramonės šakos dažniausiai naudoja korinio ryšio antenas?

Korinio ryšio antenos plačiai naudojamos pramoniniame IoT, išmaniajame transporte, transporto parko valdyme, nuotoliniam stebėjimui, bevielis tinklas, transporto priemonių ryšys, išmanusis skaitiklis, pramoniniai šliuzai ir kitos prijungtos sistemos.

Kokias jungtis galima naudoti su korinio ryšio antenomis?

Jungties pasirinkimas priklauso nuo ryšio modulio ir mechaninės konstrukcijos. Įprasti RF jungčių pasirinkimai apima SMA, IPEX, MMCX ir kitas programai tinkamas konfigūracijas.

Išvada

Korinio ryšio tinklo antena atlieka pagrindinį vaidmenį nustatant, kaip efektyviai prijungiama įranga bendrauja su koriniu tinklu. Patikimas veikimas priklauso ne tik nuo antenos su a pasirinkimo tinkamas produkto pavadinimas. Dažnio aprėptis, varžos suderinimas, stiprinimas, efektyvumas, montavimo padėtis, kabelis reikia atsižvelgti į konfigūraciją, korpuso dizainą, aplinkos sąlygas ir galutinio įrenginio testavimą.

Gamintojams, kuriantiems pramoninius daiktų interneto produktus, maršrutizatorius, transporto priemonių sistemas, nuotolinio stebėjimo įrangą, ryšio terminalus ar kitus prijungtus įrenginius, pasirenkant tinkamą anteną ankstyvame projektavimo etape sumažinti integracijos riziką ir pagerinti ilgalaikį komunikacijos stabilumą.

Qianmu bendravimasteikia korinio tinklo antenos sprendimus įvairiems ryšiams reikalavimus, įskaitant standartinius produktus ir pritaikytą antenos kūrimą. Atsižvelgdami į RF našumą, mechaninė integracija, jungties pasirinkimas, kabelio konfigūracija ir taikymo reikalavimai, tinkama antena sprendimas gali būti sukurtas tiek prototipų projektams, tiek apimties gamybai.
