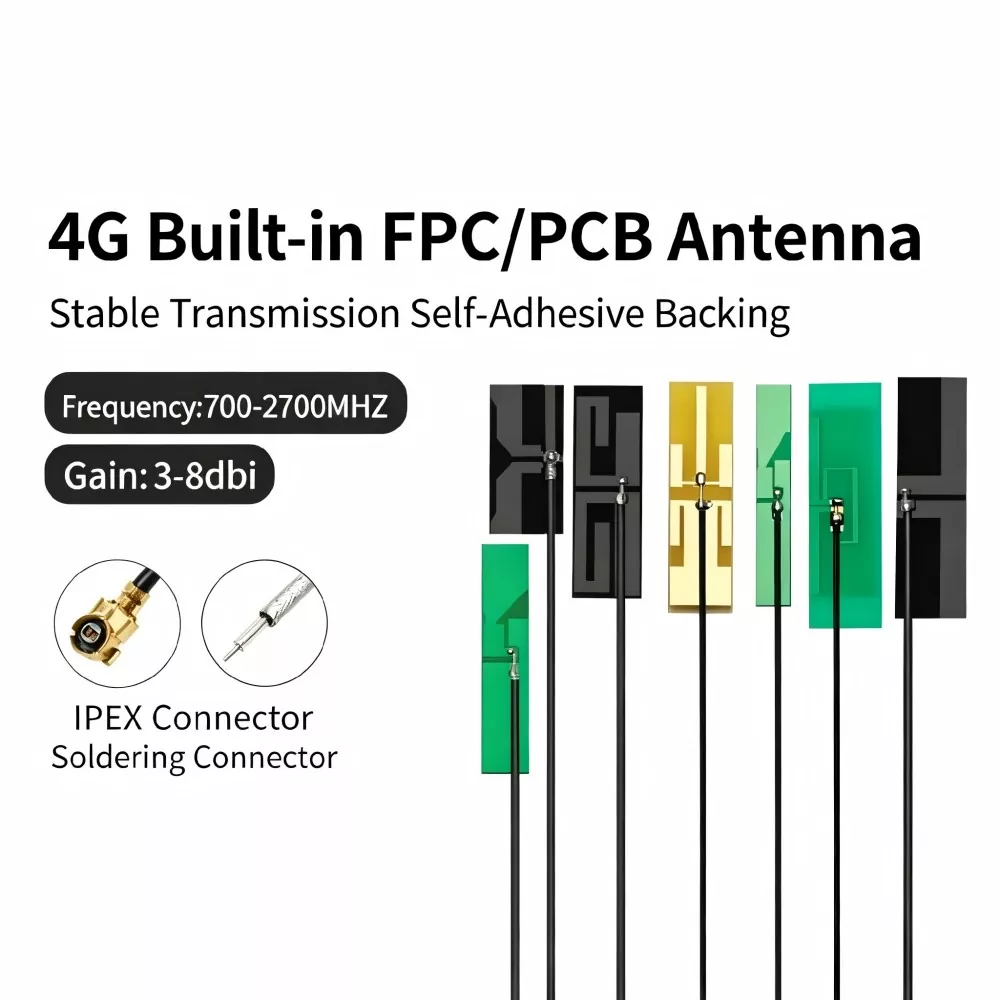

Tvirta PCB antena
„Shenzhen Qianmu Communication Technology Co., Ltd.“ yra patikimas Kinijos standžiųjų PCB antenų tiekėjas ir gamintojas, teikiantis originalius sprendimus masiniams užsakymams ir individualiems projektams. Specializuojamės standartinėse ir pritaikytose įmontuotose antenose, skirtose 2.4G, 5.8G, WiFi, Bluetooth, LTE ir LoRa programoms, palaikomoms profesionaliam OEM/ODM palaikymui.

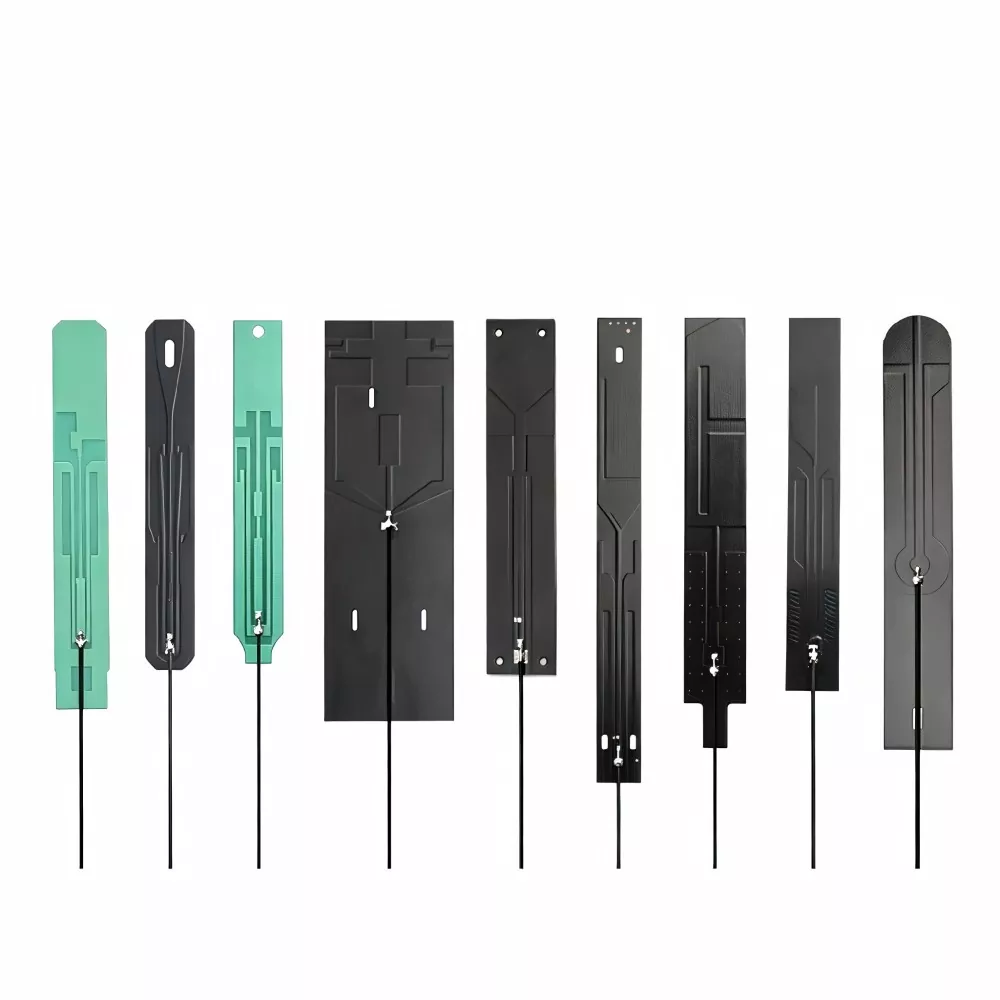

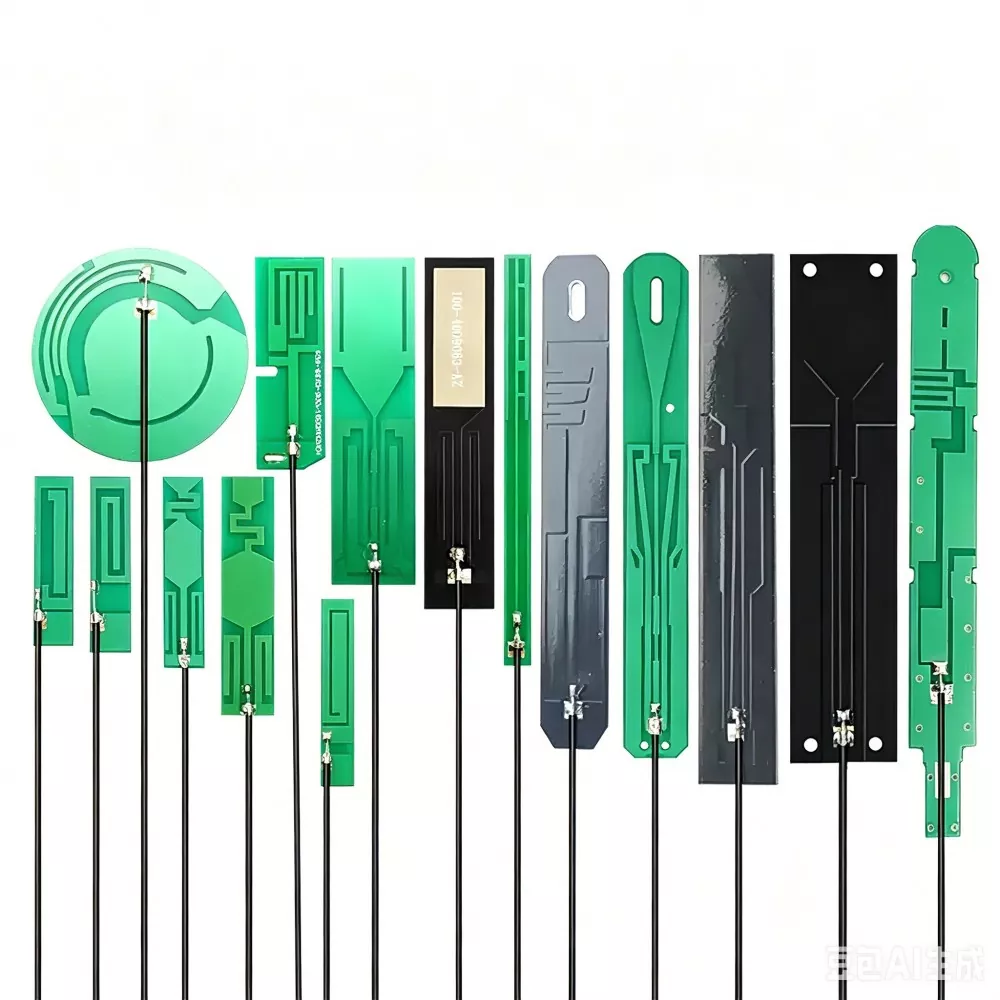

Standžioji PCB antena yra miniatiūrinė, įmontuota belaidžio siųstuvo-imtuvo antena, pagaminta naudojant profesionalią PCB plokštės ėsdinimo, spausdinimo ir paviršiaus montavimo technologiją. Kaip pagrindinis integruotos antenos sprendimas šiandienos belaidžio ryšio srityje, jis pašalina perteklinę išorinių antenų struktūrą ir siūlo pagrindinius pranašumus, tokius kaip lengvas dizainas, miniatiūrizavimas ir didelis pritaikomumas. Tai idealus pasirinkimas nedidelio masto, integruotiems ir labai sudėtingiems išmaniesiems aparatūros įrenginiams, plačiai naudojamas daiktų interneto, plataus vartojimo elektronikos ir pramoninės belaidžio ryšio programose.
Įrenginio suderinamumo diapazonas
Dėl puikių pritaikomumo ir integravimo pranašumų standi PCB antena gali būti plačiai naudojama įvairiuose kompaktiškuose įterptuosiuose belaidžiuose įrenginiuose. Jis tinka plataus vartojimo elektronikos, išmaniųjų namų sistemų, pramoninių daiktų interneto, transporto priemonės komunikacijos ir saugos įrangos naudojimui. Įprasti suderinami įrenginiai apima:
· Išmanieji namų įrenginiai: išmanieji kištukai, išmaniosios apšvietimo sistemos, išmaniosios durų spynos, robotai dulkių siurbliai, temperatūros ir drėgmės jutikliai bei durų/langų jutikliai.
· IoT galiniai įrenginiai: LoRa šliuzai, NB-IoT moduliai, 4G/5G IoT moduliai, belaidžiai duomenų rinktuvai ir padėties nustatymo terminalai.
· „Bluetooth“ ir „WiFi“ įrenginiai: belaidės ausinės, „Bluetooth“ garsiakalbiai, „WiFi“ moduliai, belaidžiai ekraną atspindintys įrenginiai ir nešiojami išmanieji nešiojami įrenginiai.
· Pramoninė valdymo įranga: Pramoniniai belaidžiai jutikliai, automatiniai valdymo terminalai, pramoniniai šliuzai ir belaidžiai stebėjimo moduliai.
· Apsaugos ir transporto priemonėse montuojami įrenginiai: automobilyje esantys registratoriai, transporto priemonės GPS sekimo įrenginiai, belaidės stebėjimo kameros ir belaidžio prieigos valdymo moduliai.
· Kiti kompaktiški belaidžiai įrenginiai: mini nuotolinio valdymo pultai, belaidžiai termometrai, nešiojami ryšio terminalai ir kiti įterptieji belaidžiai įrenginiai.
Pagrindiniai produkto akcentai
Tvirta PCB antena siūlo puikų suderinamumą, kompaktišką integraciją ir patikimą belaidžio ryšio veikimą, todėl tinka įvairiems įterptiesiems belaidžiams įrenginiams. Jis plačiai naudojamas išmaniųjų namų sistemose, pramoninėse IoT programose, plataus vartojimo elektronikoje, transporto priemonių komunikacijose ir apsaugos įrangoje.
Pagrindiniai taikomi produktai yra:
· Išmanieji namų įrenginiai: išmanieji kištukai, išmaniosios apšvietimo sistemos, išmaniosios spynos, robotai dulkių siurbliai, temperatūros jutikliai ir durų / langų jutikliai.
· IoT terminalai: LoRa šliuzai, NB-IoT/4G/5G moduliai, belaidžiai duomenų rinktuvai ir padėties nustatymo terminalai.
· „Bluetooth“ ir „WiFi“ įrenginiai: belaidės ausinės, „Bluetooth“ garsiakalbiai, „WiFi“ moduliai, ekrano perdavimo įrenginiai ir išmanieji nešiojami gaminiai.
· Pramoninė įranga: Pramoniniai belaidžiai jutikliai, automatikos terminalai, pramoniniai vartai ir belaidžiai stebėjimo moduliai.
· Transporto priemonės ir apsaugos įrenginiai: prietaisų skydelio kameros, transporto priemonių stebėjimo priemonės, belaidžio ryšio kameros ir belaidžio prieigos valdymo moduliai.
· Kiti belaidžiai įrenginiai: mini nuotolinio valdymo pultai, belaidžiai termometrai ir nešiojamieji įterptieji ryšio įrenginiai.
Išsamios techninės specifikacijos
Mūsų gamyklos standartinio modelio standžios PCB antenos buvo atlikti išsamūs laboratoriniai bandymai ir visų parametrų patikra, užtikrinant tikslias ir atsekamas specifikacijas. Jis sukurtas taip, kad atitiktų įvairių civilinių ir pramoninių pritaikymų belaidžio ryšio reikalavimus. Pagrindinės specifikacijos pateiktos žemiau (galimi tinkinti ir modifikuoti):
|
Parametras elementas |
Standartiniai techniniai parametrai |
|
Darbo dažnių juosta |
2,4 GHz, 5,8 GHz, 433 MHz, 868 MHz, 915 MHz, LTE suderinamumas su visu dažniu (galima pritaikyti kelias juostas) |
|
Būdinga varža |
50Ω (standartinė RF varža, tiksliai suderinta su pagrindiniais moduliais) |
|
Antenos stiprinimas |
2dBi-5dBi (pritaikoma pagal poreikį, didelis stiprinimas neprivalomas) |
|
Stovinčios bangos santykis VSWR |
≤1,5 (pramonėje pirmaujantis kokybės standartas, itin mažas signalo praradimas) |
|
Darbinė įtampa |
3.3V/5V universalus |
|
Darbinė temperatūra |
-40 ℃ ~ +85 ℃ (plačios temperatūros veikimas, tinka atšiaurioms pramoninėms aplinkoms) |
|
Laikymo temperatūra |
-50 ℃ ~ +90 ℃ |
|
Lentos medžiaga |
FR-4 didelio tikslumo antipireninė plokštė |
|
Dydžių specifikacijos |
Galima pritaikyti pagal standartinius dydžius; Galimi itin ploni, miniatiūriniai modeliai. |
|
Sąsajos metodas |
Pleistras, litavimas, IPEX terminalas (pasirinktinai) |
Produkto konkurenciniai pranašumai, palyginti su bendraamžiais
Šiuo metu rinkoje esantys įprasti žemos klasės gaminiai dažnai turi problemų, tokių kaip netiksli varža, didelis signalo susilpnėjimas, nenuoseklūs partijos parametrai ir prastas atsparumas aukštai temperatūrai. Kaip profesionalus Kinijos standžiųjų PCB antenų gamintojas, mūsų gamykla atliko visapusiškus keturių pagrindinių sričių – proceso technologijų, medžiagų parinkimo, testavimo ir pritaikymo – atnaujinimus ir siūlo didelių pranašumų prieš konkurentus.
|
Palyginimo dimensija |
Standartinė Companion standi PCB antena |
Tūkstančio akių ryšio standi PCB antena |
|
Lentos medžiagos parinkimas |
Žemos kokybės perdirbtos plokštės yra linkusios deformuotis ir turi prastą atsparumą aukštai temperatūrai. |
Visiškai nauja FR-4 ugniai atspari precizinė plokštė, pasižyminti atsparumu aukštai temperatūrai, apsauganti nuo deformacijos ir puikių izoliacinių savybių. |
|
Proceso tikslumas |
Dirbtinis ėsdinimas, šiurkštūs pėdsakai, didelė varžos klaida. |
Visiškai automatinis lazerinis ėsdinimas su tiksliu maršruto parinkimu ir varžos tolerancija ≤ ±1 Ω. |
|
Signalo našumas |
Silpna anti-interferencinė galimybė; stiprus signalo susilpnėjimas dideliais atstumais. |
Profesionalus impedanso suderinimas ir derinimas, maži nuostoliai, didelis atsparumas trukdžiams ir ilgesnis perdavimo atstumas. |
|
Partijos stabilumas |
Dirbtinai pagamintas, su dideliais partijų parametrų skirtumais. |
Visiškai automatizuota masinė gamyba, 100% parametrų mėginių ėmimo patikra ir itin aukšta partijos konsistencija. |
|
Individualizuota paslauga |
Palaikomi tik standartiniai modeliai; pritaikymas užtrunka ilgai ir yra brangus. |
Palaiko visų matmenų pritaikymą, nemokamą schemą, greitą prototipų kūrimą ir trumpą masinės gamybos ciklą. |
|
Kokybės kontrolės patikrinimas |
Nėra pilno testavimo proceso, didelis defektų lygis. |
Daugiapakopis tikrinimo procesas, bandymai realiame pasaulyje tikroviškoje aplinkoje, defektų lygis < 0,1%. |
Diegimo ir naudojimo vadovas
Paprastas montavimas ir lankstus suderinamumas, nereikia sudėtingo derinimo. Galimi trys standartiniai montavimo būdai, atitinkantys skirtingų įrenginių gamybos reikalavimus, užtikrinantys sklandų ir efektyvų montavimo procesą.
Montavimas ant paviršiaus
Tinkama didelio masto SMT gamybos įrangai, antena gali būti tiesiogiai dedama ir lituojama į nurodytą įrenginio pagrindinės plokštės vietą, naudojant paėmimo ir uždėjimo mašiną, leidžiančią automatizuoti surinkimą su dideliu efektyvumu ir nuoseklumu. Montuodami nedėkite antenos šalia trukdžių šaltinių, tokių kaip baterijos, metaliniai ekranuojantys dangteliai ar aukšto dažnio lustai. Palaikykite bent 3 mm tarpą, kad užtikrintumėte stabilų signalo perdavimą.
Rankiniu būdu suvirintas montavimas
Mažų partijų prototipams, bandymams ir taisymo programoms galima naudoti rankinį litavimą, kad antenos trinkelės būtų tiksliai sulygiuotos su pagrindinės plokštės RF litavimo taškais. Naudokite žemos temperatūros ir greito litavimo būdus, kad išvengtumėte antenos grandinės karščio pažeidimo. Po litavimo tinkamai sutvarkykite laidus, kad išvengtumėte per didelio lenkimo ar suspaudimo.
Terminalo užpakalinės jungties montavimas
Standžią PCB anteną su IPEX jungtimi galima tiesiogiai prijungti prie įrenginio pagrindinės plokštės RF lizdo. Jis palaiko „plug-and-play“ diegimą be litavimo, todėl jį lengva surinkti ir išimti, todėl jis idealiai tinka prototipų bandymams ir mažų partijų įrangos taikymui.
|
Montavimo pastabos: Visos standžios PCB antenos Montuojant turi būti pakankamai vietos, kad būtų išvengta metalinių kliūčių ir arti elektros linijų; kitu atveju dėl to tiesiogiai susilpnės signalas, sumažės jautrumas ir pablogės įrenginio ryšio veikimas. |
Produkto pasirinkimo patarimai
Daugelis klientų gali susidurti su sunkumais pirkdami antenas. Neteisingas pasirinkimas gali sukelti silpnus įrenginio signalus, suderinamumo problemas ir projekto vėlavimą. Remdamasi ilgamete pramonės patirtimi, mūsų gamykla parengė profesionalias pirkimo gaires, kad padėtų klientams tiksliai pasirinkti ir išvengti galimos rizikos.
Suderinkite atitinkamą dažnių juostą
Pirmenybė turėtų būti teikiama antenų parinkimui pagal įrenginio modulio veikimo dažnį. 2,4G įrenginiams rinkitės vieno dažnio 2,4G anteną; dviejų dažnių juostų įrenginiams pasirinkite 2,4G+5,8G dviejų juostų anteną. Neteisingas dažnių suderinimas gali sukelti signalo praradimą arba nestabilų perdavimą.
Patvirtinkite įrangos montavimo vietą
Pasirinkite standartinio dydžio arba pritaikytą miniatiūrinę anteną, atsižvelgdami į laisvą vietą įrenginio viduje. Tai padeda išvengti montavimo problemų, kylančių dėl pernelyg didelių konstrukcijų arba nepakankamo veikimo, kurį sukelia netinkami antenos matmenys.
Apsvarstykite darbo aplinką
Bendroms civilinėms reikmėms rekomenduojami standartiniai modeliai. Pramoninėje aplinkoje, kurioje yra aukšta temperatūra arba stiprūs elektromagnetiniai trukdžiai, pasirinkite sustiprintą standžią PCB anteną, kad užtikrintumėte ilgalaikį stabilų veikimą.
Patikrinkite parametrų tikslumą
Atkreipkite dėmesį į pagrindinius parametrus, tokius kaip VSWR, varža ir stiprinimas. Venkite produktų, kurių specifikacijos netikslios, ir pirmenybę teikite tiekėjams, kurie gali pateikti faktines matavimo ataskaitas ir patikimus bandymų duomenis.
Pasirinkite patikimo šaltinio gamintoją
Pasirinkite patikimą antenos gamintoją, kuris teikia pritaikymo galimybes, kokybės patikrinimą ir palaikymą po pardavimo, kad užtikrintumėte stabilią masinę gamybą ir nuoseklų gaminio veikimą.
Kodėl verta rinktis „Qianmu Communications“?
Ilgametę patirtį belaidžio ryšio pramonėje turinti „Qianmu Communications“ yra Kinijos standžiųjų PCB antenų gamintojas, užmezgęs ilgalaikes partnerystes su klientais visame pasaulyje. Išnaudodami keturias pagrindines stipriąsias puses – technologijas, gamybos pajėgumus, kokybę ir paslaugas – tapome patikimu tiekėju tiek vietiniams, tiek tarptautiniams klientams.
Profesionali techninė komanda, turinti stiprių tyrimų ir plėtros galimybių
Turime patyrusią RF inžinierių komandą, kurios specializacija yra antenos varžos derinimas, dažnių juostos optimizavimas ir struktūrinis pritaikymas. Mūsų ekspertai gali greitai išspręsti signalo problemas įvairiuose įrenginiuose ir suteikti klientams nemokamą antenos sprendimo optimizavimą ir prototipų derinimo palaikymą.
Konkurencinga verte tiesioginis tiekimas iš šaltinio gamyklos
Su standartizuotomis gamybos patalpomis ir automatizuota įranga pašaliname nereikalingas tarpininkų išlaidas ir suteikiame didelių kainų pranašumų už masinius užsakymus. Tuo tarpu mes griežtai kontroliuojame sugedusių produktų procentą, kad padėtume klientams sumažinti išlaidas po pardavimo.
Puikios pritaikymo galimybės įvairioms programoms
Siūlome pritaikytus antenų sprendimus, apimančius skirtingas dažnių juostas, dydžius, struktūras ir veikimo reikalavimus. Su greitu prototipų kūrimu ir efektyviomis masinės gamybos galimybėmis galime patenkinti nišinių įrenginių ir specialių veiklos aplinkų poreikius.
Griežta kokybės kontrolė ir visiškas produktų atsekamumas
Kiekviena gaminio partija palaikoma išsamiais gamybos įrašais ir bandymų duomenimis, todėl užtikrinamas patikimas atsekamumas. Mūsų gaminio stabilumas ir nuoseklumas viršija bendruosius pramonės standartus.
Visapusiškas aptarnavimas po pardavimo ir patikimas aptarnavimas
Teikiame 24/7 technines konsultacijas, apžiūrų ataskaitas, kvalifikacijos dokumentus kartu su siuntomis. Mūsų greitas aptarnavimas po pardavimo užtikrina, kad klientai gautų nuolatinį palaikymą projektų metu.
DUK
1 klausimas: ar jis gali palaikyti pasirinktinius dydžius ir dažnių juostas?
A: Visiškai. Kaip profesionalus antenos gamintojas, mūsų gamykla teikia išsamias pritaikymo paslaugas. Galime sukurti pritaikytus sprendimus, atsižvelgdami į jūsų įrenginio konstrukcijos konstrukciją, montavimo matmenis, reikalingas dažnių juostas ir įgyjimo specifikacijas. Galimi nemokami sprendimų pasiūlymai ir pavyzdžių gamyba.
2 klausimas: kas sukelia prastą signalą po įdiegimo?
A: Dažniausios priežastys yra netinkamas montavimas, pvz., antenos pastatymas per arti metalinių komponentų, maitinimo linijų ar lustų trukdžių šaltinių arba nepakankamas tarpas aplink anteną. Be to, reikia patikrinti antenos dažnių juostą, kad būtų užtikrintas suderinamumas su įrenginio moduliu. Mūsų gamykla teikia profesionalias derinimo gaires, padedančias greitai išspręsti signalo problemas.
3 klausimas: koks yra minimalus užsakymo kiekis? Koks yra pristatymo laikas?
A: Standartiniams produktams nėra minimalaus užsakymo kiekio. Taip pat yra nedidelių partijų pritaikytų užsakymų ir pavyzdžių. Standartiniai užsakymai gali būti pristatyti per tą pačią dieną, o didelės apimties masinė gamyba paprastai trunka 7–10 darbo dienų. Gamybos grafikai gali būti koreguojami pagal klientų užsakymų prioritetus.
4 klausimas: kas yra geriau: standi PCB antena ar įprasta lazdelinė antena?
A: Kompaktiškiems įterptiesiems įrenginiams standži PCB antena paprastai yra tinkamiausias pasirinkimas dėl mažo dydžio, paslėpto diegimo galimybės, aukštos integracijos ir didelio prisitaikymo. Lauko įrangai, kuriai reikalingas nuotolinis perdavimas, labiau tiktų tradicinės lazdelės antenos.
