Monetų antena

Monetų antena yra kompaktiška, cilindro formos išorinė RF antena su mygtuko forma. Sukurta kaip 2,4 GHz 5,8 GHz dviejų juostų antena, ji suteikia lengvą belaidžio perdavimo sprendimą mažiems elektroniniams įrenginiams, naudojantiems WiFi, Bluetooth ir ZigBee ryšį.

„Qianmu Communication“ savarankiškai sukurta sagtinio guminio strypo antena naudoja vientisą liejimo ir sandarinimo technologiją. Jame integruotas pilnas vario rezonansinis elementas ir metalinis atspindintis ekranavimo sluoksnis apačioje.

Su standartine SMA sriegine sąsaja, šią SMA dviejų juostų anteną galima montuoti ir pritvirtinti tiesiai prie įrenginio korpuso. Palyginti su plonomis guminėmis strypų antenomis ir įmontuotomis PCB antenomis, ji pasižymi kompaktiška, diskretiška konstrukcija su sandariu korpusu, skirta naudoti viduje ir lauke.

Kaip tai veikia

Monetų antena naudoja vidinį dvisluoksnį žiedinį varinį generatorių, skirtą dviejų juostų RF perdavimui ir priėmimui. Mygtuko formos pagrinde yra metalinis atspindintis sluoksnis, skirtas padėti valdyti signalo spinduliuotę ir sumažinti netoliese esančių elektroninių komponentų įtaką.

1. Sluoksniuotas generatoriaus dizainas:Viršutinis sluoksnis skirtas 2,4 GHz dažnių juostai, kurią naudoja „Bluetooth“ ir „ZigBee“, o apatinis sluoksnis palaiko 5,8 GHz dažnių juostą, kurią naudoja suderinami „WiFi“ įrenginiai. Nurodytas visos juostos VSWR yra ≤1,35.

2. Bazinis ekranavimas ir trukdžių valdymas:Apatinis metalinis atspindintis sluoksnis sukurtas taip, kad sumažintų elektromagnetinių trukdžių įtaką iš įrenginio pagrindinės plokštės, ličio baterijos ir metalinio korpuso. Tikrasis našumas priklauso nuo diegimo aplinkos ir jį reikia išbandyti gatavame įrenginyje.

3. Sandarus korpusas ir atsparumas temperatūrai:Vientisas įpurškiamas korpusas skirtas aplinkos apsaugai. Nurodytas darbinės temperatūros diapazonas yra nuo -35°C iki +70°C. Su temperatūra susijęs dažnio stabilumas turėtų būti patvirtintas nurodytomis bandymo sąlygomis.

4. RF varžos suderinimas:Antena naudoja 50 Ω vardinę varžą, kad palaikytų RF integraciją ir sumažintų varžos neatitikimą. Stiprinimas, VSWR ir spinduliavimo efektyvumas gali būti įvertintas atliekant atitinkamus RF bandymus.

Suderinama įranga ir programos

1. Išmanusis namas:Kaip išmaniųjų namų įrenginių antena, ji gali būti naudojama mini išmaniuosiuose šliuzuose, „WiFi“ lizduose, durų ir langų signalizacijose bei „Bluetooth“ nuotolinio valdymo pultuose. Jo kompaktiška struktūra padeda užtikrinti belaidį ryšį įrenginiuose su ribota montavimo vieta.

2. Pramoninis daiktų internetas:Šią belaidžio jutiklio anteną galima naudoti kaip miniatiūrinius temperatūros ir drėgmės terminalus, sandėlio turto sekimo mazgus ir belaidžius duomenų perdavimo modulius. Tai taip pat aktuali „Antena for IoT Devices“ programoms, kur dažnių juosta ir diegimo sąlygos atitinka sistemos reikalavimus.

3. Nešiojama elektronika:Kaip kompaktiška antena nešiojamiesiems įrenginiams, ji gali būti naudojama rankinėje nuskaitymo įrangoje, nešiojamuose detektoriuose ir mini „Bluetooth“ garsiakalbiuose. Prieš galutinį integravimą reikia įvertinti įrenginio išdėstymą ir radijo dažnių našumą.

4. Apsaugos įrenginiai:Ši belaidžių saugos įrenginių antena gali būti tinkama mažoms belaidėms kameroms ir prieigos kontrolės sistemoms. Suderinamoms „Bluetooth“ įvesties sistemoms jis gali būti naudojamas kaip „Bluetooth“ prieigos valdymo antena.

5. RF priedai:Papildomi priedai yra SMA-IPEX tiekimo kabeliai ir kiti suderinami RF jungties komponentai. Jungties pasirinkimas turi būti patvirtintas pagal belaidį modulį ir įrenginio sąsają.

Pagrindinės produkto savybės

„Qianmu Communication“ teikia monetų antenos parinktis kompaktiškiems belaidžiams įrenginiams, kurių specifikacijos ir sąsajos konfigūracijos parinktos pagal programos reikalavimus.

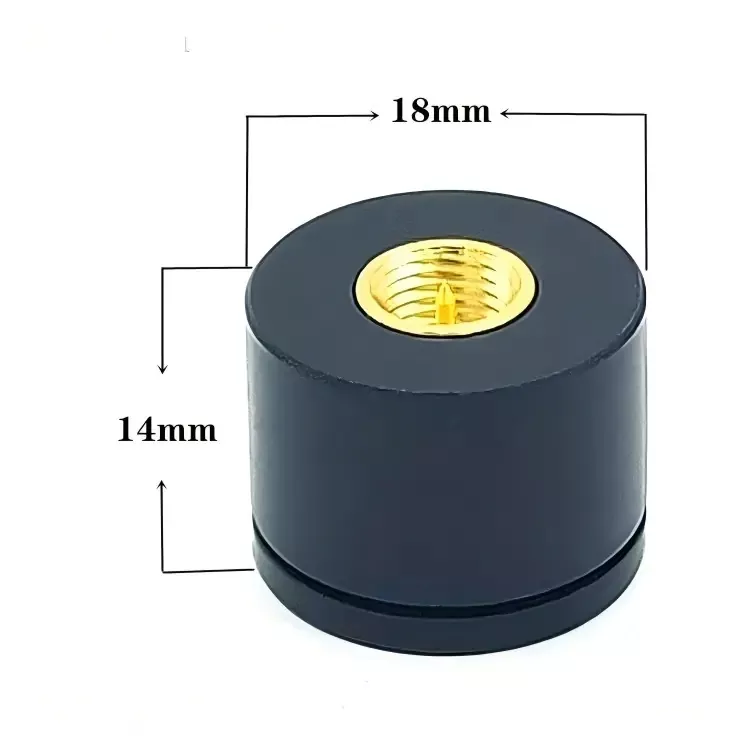

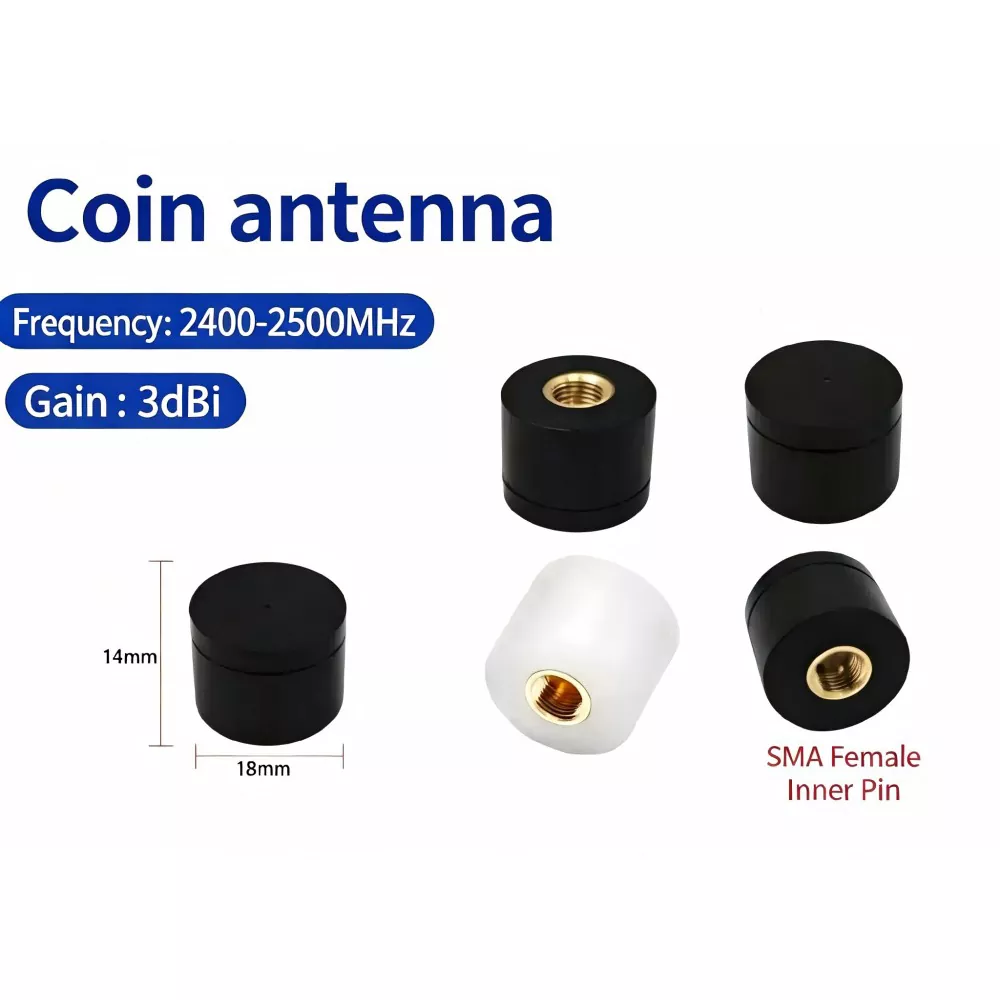

1. Kompaktiška mygtuko formos struktūra:Galimi 15 mm ir 18 mm pagrindo skersmenys, 14 mm aukščio. Mažas plotas palaiko įrenginius, kuriuose išorinė antena yra ribota.

2. Dviejų juostų veikimas:Ši mini WiFi antena palaiko nurodytus 2,4 GHz ir 5,8 GHz dažnių diapazonus. Priklausomai nuo įrenginio konfigūracijos, antena gali būti naudojama suderinamose WiFi, Bluetooth ir ZigBee programose. Prieš pasirinkdami patvirtinkite protokolo dažnio reikalavimus.

3. Sąsajos parinktys:Standartinės konfigūracijos apima SMA sąsajas su skirtingais kontaktų išdėstymais. Suderinami priedai gali būti litavimo gnybtai ir pirmosios arba ketvirtos kartos IPEX tiekimo kabeliai, atsižvelgiant į pasirinktą konfigūraciją.

4. Aplinkos apsauga:IP54 klasės korpusas skirtas apsaugoti nuo dulkių patekimo ir vandens purslų. Galimi juodos ir baltos spalvos korpuso variantai pagal atsargų ir užsakymo reikalavimus.

5. Tinkinimas:Pasirinktinės SMA antenos parinktys gali apimti matmenų reguliavimą, apvalkalo logotipo spausdinimą ir RF jungties konfigūraciją. Kiekvieno užsakymo atsargų prieinamumas, mėginio pristatymo laikas ir apimties kaina turėtų būti patvirtinti.

Techninės specifikacijos

Taikymo pavyzdžiai

1. Išmaniųjų namų įranga:Kompaktiška antena gali būti montuojama ant WiFi durų ar langų signalizacijos ten, kur būsto erdvė yra ribota. Galutinis ryšio diapazonas priklauso nuo antenos padėties, sienų, trukdžių ir įrenginio RF konfigūracijos.

2. Pramoniniai jutiklių gnybtai:Belaidžio jutiklio antena gali būti naudojama su temperatūros ir drėgmės stebėjimo įranga. Įrenginiams su metaliniu korpusu reikia įvertinti antenos padėtį ir aplinkinę žemės struktūrą, kad būtų nustatytas jų poveikis radijo dažnių našumui.

3. Lauko prieigos kontrolės įranga:Išorėje sumontuota antena gali palaikyti suderinamus „Bluetooth“ prieigos valdymo įrenginius. Turi būti patikrintas gaubtas, jungties sandariklis ir tvirtinimo išdėstymas pagal reikiamas aplinkos sąlygas.

4. Rankinė įranga:Šią mini anteną rankiniams įrenginiams galima naudoti belaidžiams brūkšninių kodų skaitytuvams ir kitai nešiojamai elektronikai, kuriai reikalinga kompaktiška išorinė antena. Ryšio stabilumas turi būti patvirtintas numatytoje veikimo aplinkoje.

Pasirinkimo ir užsakymo vadovas

1. Dažnio pasirinkimas:Įrenginiams, naudojantiems suderinamas „WiFi“ ir „Bluetooth“ konfigūracijas, įvertinkite 2,4 GHz ir 5,8 GHz dviejų juostų modelį. Tik Bluetooth programoms galima apsvarstyti 2,4 GHz vienos juostos konfigūraciją, jei įmanoma.

2. Diegimo aplinka:Įrenginiams su metaliniu korpusu peržiūrėkite antenos montavimo padėtį, atstumą ir įžeminimo išdėstymą. Atspindintis pagrindas nepanaikina RF bandymo galutiniame korpuse.

3. Dydžio pasirinkimas:Apsvarstykite 15 mm skersmens versiją, kai montavimo vieta ribota. 18 mm versija gali būti svarstoma, kai tai palaiko turima erdvė ir reikalingos RF charakteristikos; patvirtinti našumą, o ne manyti, kad didesnis modelis visada suteikia didesnį pelną.

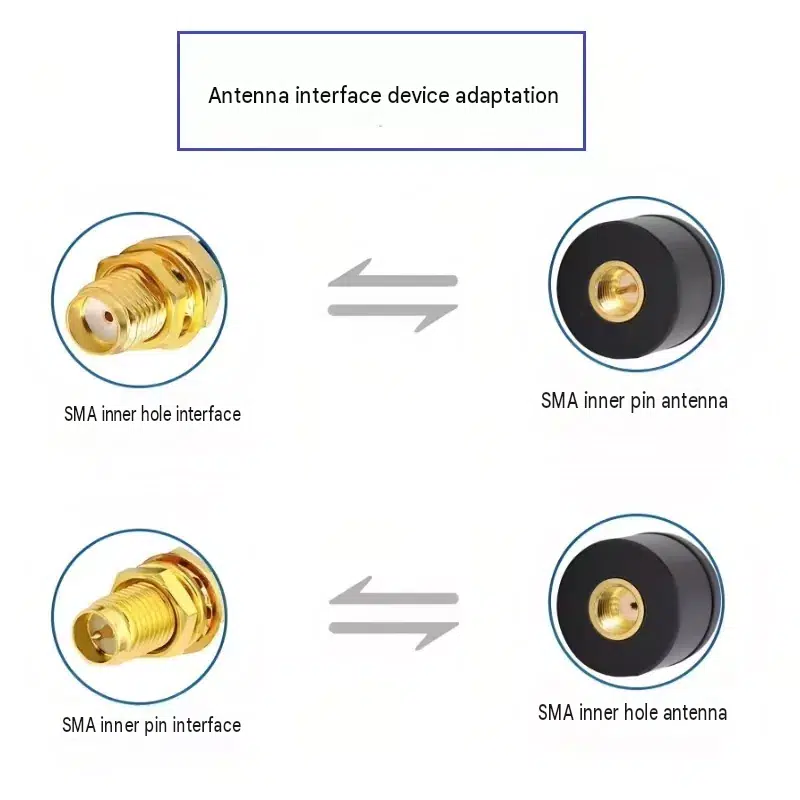

4. Sąsajos ir eksporto reikalavimai:Patvirtinkite, ar įrenginiui reikalinga SMA vidinio kaiščio ar vidinės skylės sąsaja. Ruošiant užsakymą galima aptarti IPEX adapterio kabelius, jungčių konfigūracijas ir neutralią eksporto pakuotę.

DUK

1. Ar šią anteną galima naudoti su metaliniu korpusu turinčiais prietaisais?

Jis gali būti tinkamas įrenginiams su metaliniu korpusu, tačiau našumas priklauso nuo antenos montavimo padėties, atstumo, žemės struktūros ir korpuso konstrukcijos. Atspindintis pagrindas yra skirtas padėti valdyti sąveiką su netoliese esančiomis struktūromis. Rekomenduojama atlikti bandymą gatavame įrenginyje.

2. Ar galima SMA sąsają pakeisti į IPEX?

Gali būti prieinami suderinami tiekimo kabeliai ir sąsajos konfigūracijos, įskaitant nurodytas IPEX kartas. Prieš užsakydami patvirtinkite reikiamą jungties tipą, kabelio ilgį ir montavimo tvarką.

3. Ar galima pateikti laboratorinių tyrimų ataskaitą?

Gali būti prieinama atitinkamų gaminio konfigūracijų RF bandymo dokumentacija. Prieš pateikdami užsakymą, patvirtinkite turimas ataskaitas, išmatuotus parametrus ir bandymo sąlygas naudodami „Qianmu Communication“.

4. Ar ši 2,4 GHz 5,8 GHz dviejų juostų antena tinka „WiFi“ ir „Bluetooth“ įrenginiams?

Nurodytas dažnių diapazonas apima 2,4 GHz ir 5,8 GHz veikimą. Suderinamumas priklauso nuo įrenginio belaidžio protokolo, reikiamos dažnių juostos, jungties ir RF konstrukcijos. Jei ZigBee įrenginiai veikia 2,4 GHz dažniu, patvirtinkite atitinkamą konfigūraciją ir patvirtinkite galutinio produkto našumą.

5. Ar galima pritaikyti jungties arba laido konfigūraciją?

Pasirinktinės SMA antenos konfigūracijos gali būti prieinamos skirtingoms įrenginių sąsajoms ir diegimo reikalavimams. Nurodykite jungties tipą, kabelio ilgį, dažnių diapazoną ir tikslinę programą, kad būtų galima įvertinti reikiamą konfigūraciją.

6. Ar ši antena gali būti naudojama išmaniuosiuose jutikliuose ir nešiojamoje įrangoje?

Jis gali būti tinkamas „WiFi“ antenai, skirtai „Smart Sensors“ programoms ir kitiems kompaktiškiems belaidžiams gaminiams, kai dažnių diapazonas ir RF charakteristikos atitinka įrenginio reikalavimus. Jei naudojate nešiojamąją įrangą, prieš užbaigdami projektą įvertinkite laisvą montavimo vietą, gaubto medžiagas ir antenos padėtį.
