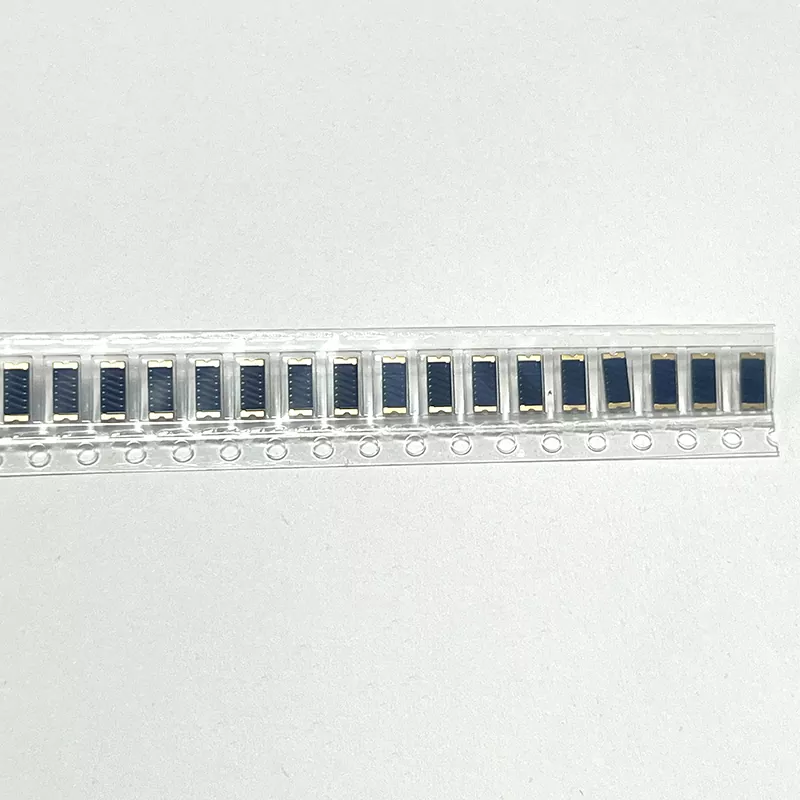

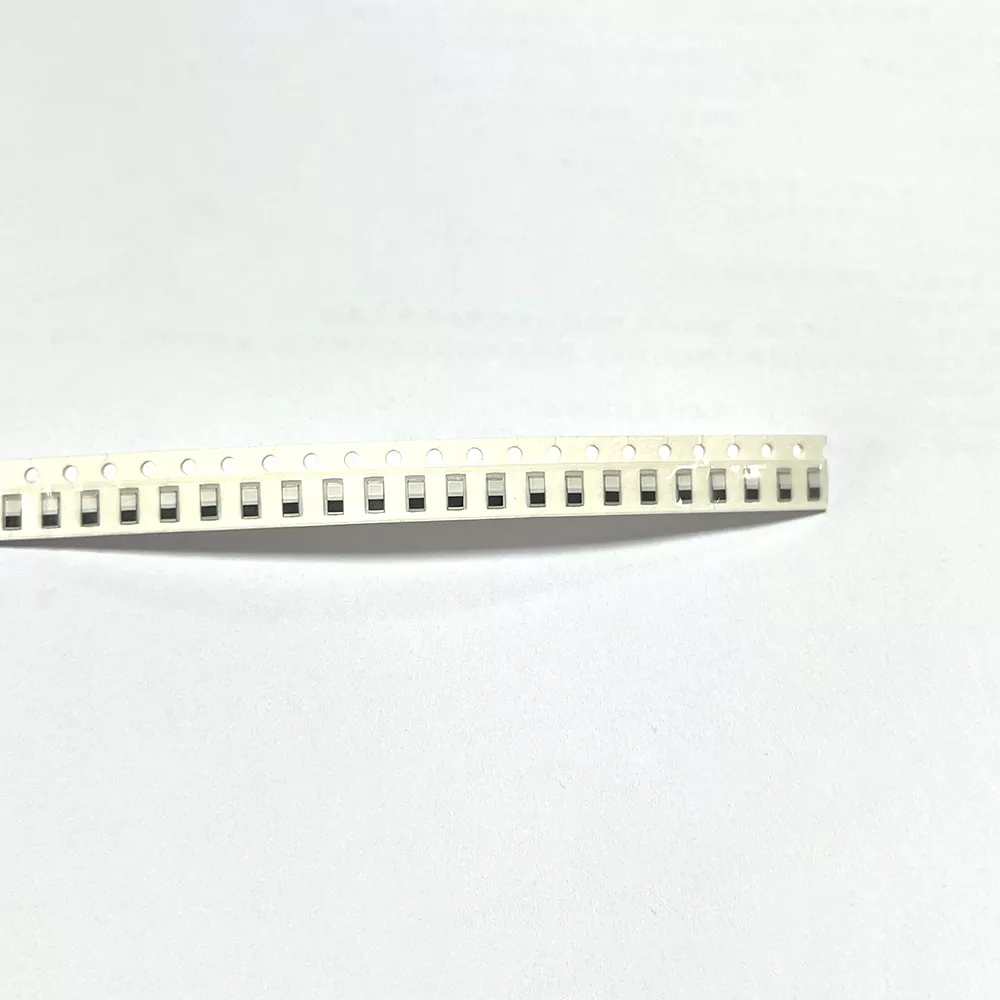

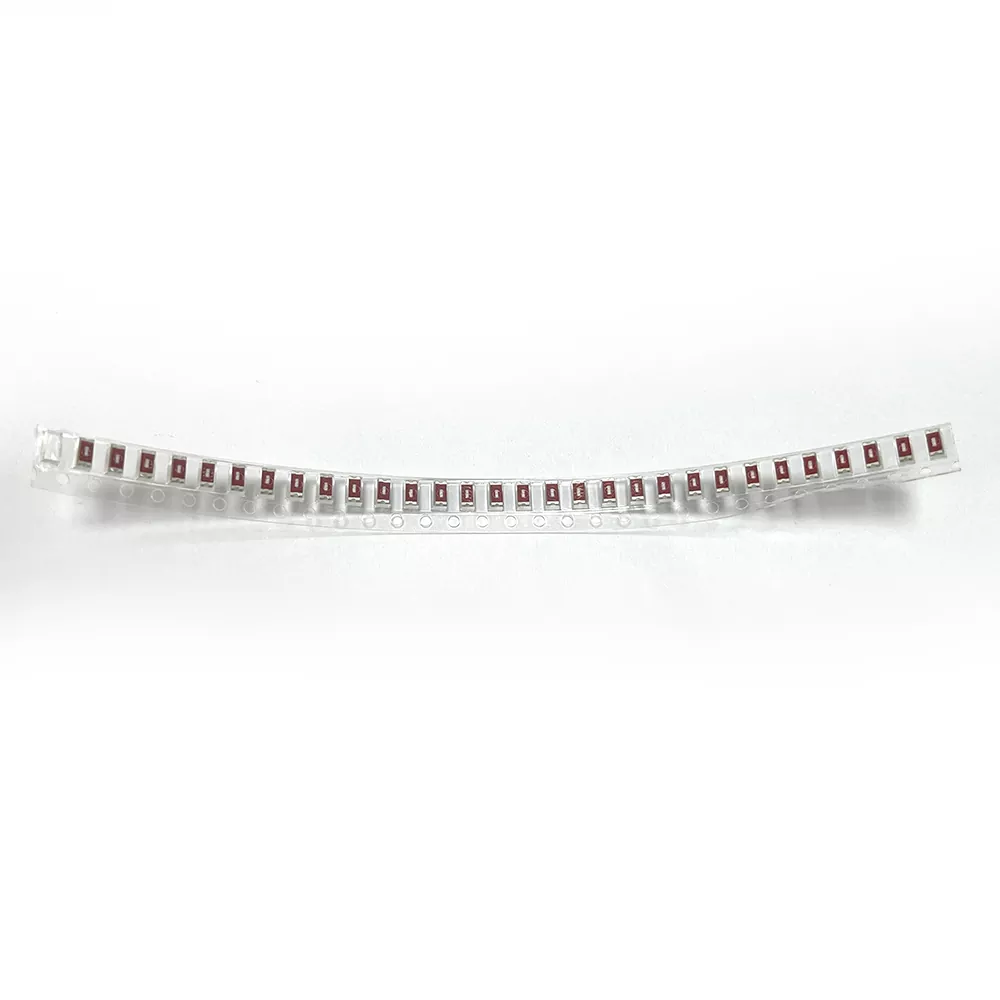

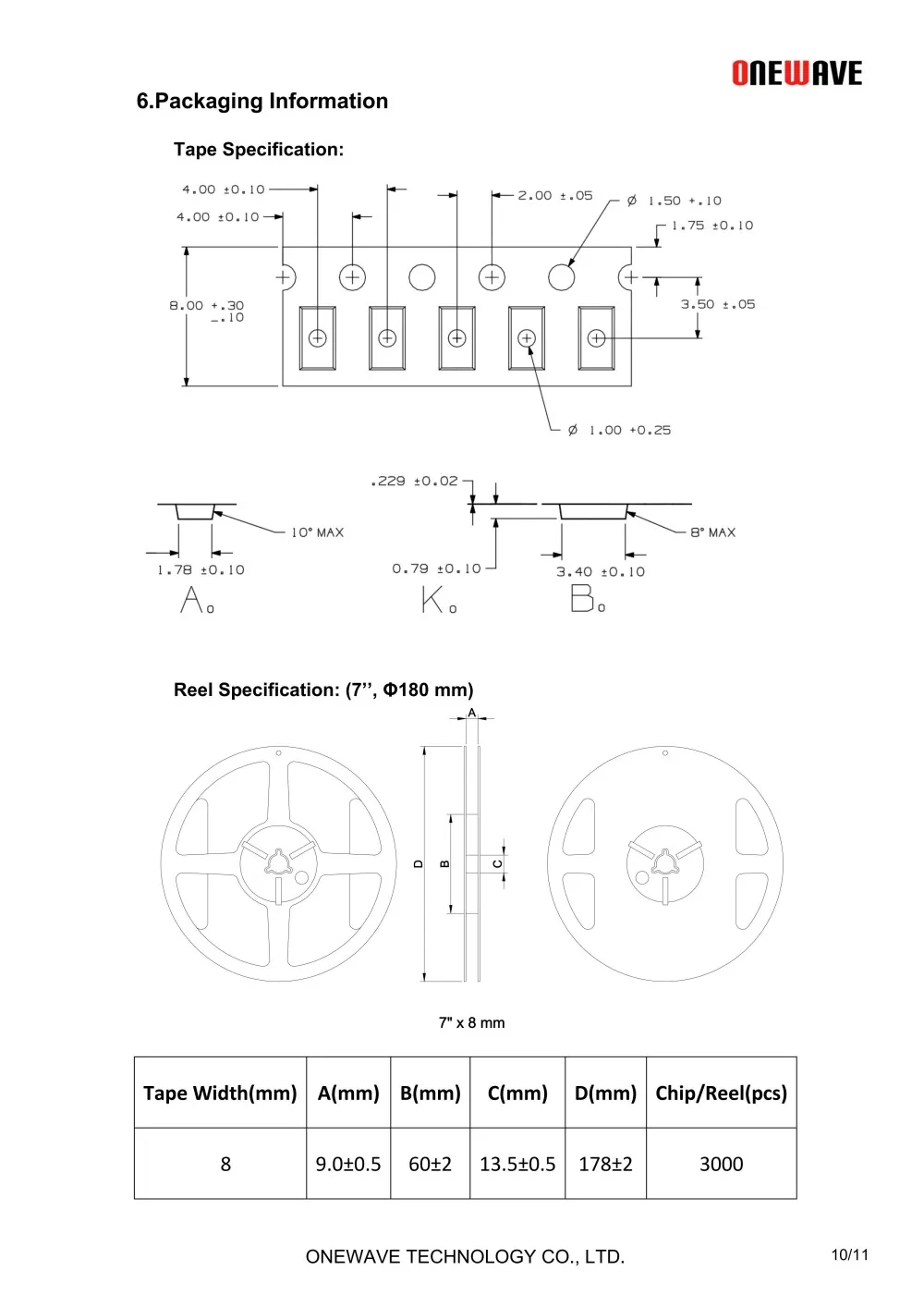

Keramikinė antena

Bluetooth Ceramic Patch Antenna yra miniatiūrinė įmontuota RF antena, specialiai sukurta 2,4 GHz Bluetooth ryšio juostai. Jame kaip pagrindo substratas naudojama didelės dielektrinės keramikos medžiaga ir gaminama naudojant aukštoje temperatūroje sluoksnį po sluoksnio sukepinimo ir tikslaus metalo grandinės ėsdinimo.

Ši antena yra pasyvus RF siųstuvo-imtuvo komponentas. Montuojant nereikia išorinių laidų ar didelės laisvos vietos.

Dėl didelės dielektrinės medžiagos ir kompaktiškos struktūros jis užtikrina efektyvų Bluetooth signalo perdavimą ir priėmimą ribotoje erdvėje, tuo pačiu suteikiant tokių pranašumų kaip mažas energijos suvartojimas, stiprus atsparumas trukdžiams ir didelis stabilumas.

Jis plačiai naudojamas kaip aukščiausios klasės įmontuotas antenos sprendimas, skirtas masinei „Bluetooth“ nešiojamų įrenginių, išmaniųjų namų produktų, daiktų interneto terminalų ir transporto priemonėse montuojamų „Bluetooth“ įrenginių gamybai.

Kaip tai veikia

„Qianmu Communication“ „Bluetooth“ keraminė antena turi didelio dielektrinio keraminio rezonanso ir mikrojuostos spinduliuotės struktūrą, kurią sudaro keraminis dielektrinis substratas, paviršiaus metalo spinduliuotės pleistras ir apatinis gruntą atitinkantis sluoksnis.

Struktūra užtikrina stabilų signalo perdavimą, tikslų parametrų valdymą ir patikimą veikimą, patikrintą laboratoriniais tyrimais.

Tikslus juostos rezonansas

Naudodama 9,2 dielektrinį keraminį pagrindą, antena tiksliai atitinka visą 2400–2483,5MHz Bluetooth dažnių juostą. Su juostos suderinimo tikslumu iki 99,6%, jis efektyviai sumažina dažnio poslinkį ir signalo slopinimą, padeda išspręsti "Bluetooth" delsos ir atjungimo problemas.

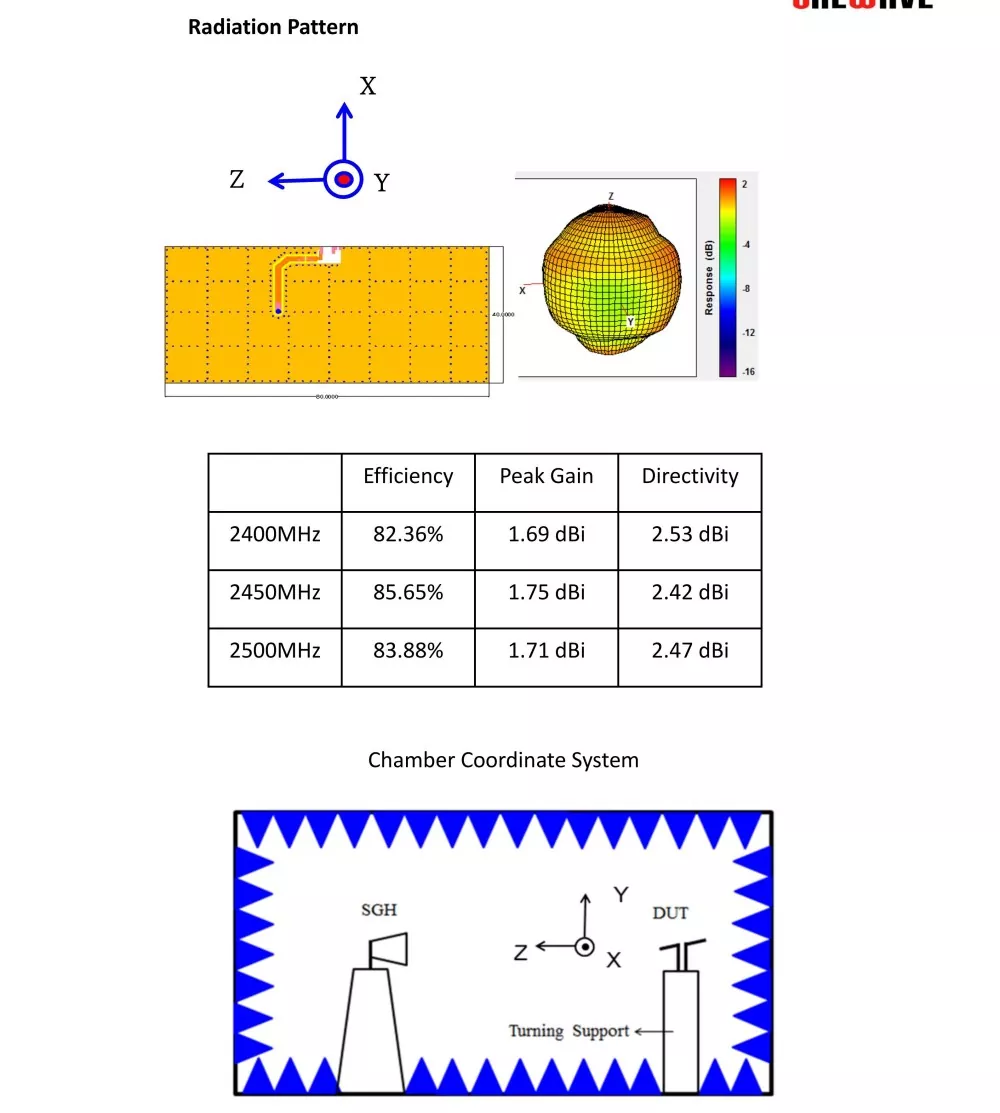

360° įvairiakryptė spinduliuotė

Paviršiaus tikslumo mikrojuostos grandinė sukuria vienodą elektromagnetinės spinduliuotės lauką, kurio spinduliuotės vienodumas yra iki 95%. Palyginti su įprastomis PCB antenomis, ji žymiai sumažina signalo akląsias zonas ir užtikrina stabilesnes daugiakampes įrenginių jungtis.

Stiprus atsparumas elektromagnetiniams trukdžiams

Keraminė dielektrinė medžiaga užtikrina būdingą elektromagnetinę izoliaciją, padedančią apsaugoti pagrindinės plokštės lustų, maitinimo šaltinių ir akumuliatoriaus triukšmo sukeliamus trukdžius. Esant sudėtingoms sąlygoms, signalo ir triukšmo santykis padidinamas 4–6 dB, o tai užtikrina geresnį atsparumą trukdžiams nei įprastos spyruoklinės ir PCB antenos.

Mažos galios varžos suderinimas

Antena naudoja standartinį 50Ω tikslų impedanso suderinimą, kai stovinčios bangos santykis yra ≤1,3, todėl signalo praradimas yra ypač mažas. Jis gali sumažinti „Bluetooth“ energijos suvartojimą 15%, todėl tinka BLE mažos galios programoms ir ilgo akumuliatoriaus veikimo laiko reikalavimams.

Stabilus veikimas esant plačiam temperatūrų diapazonui

Integruota aukštoje temperatūroje sukepinta struktūra užtikrina puikų šiluminį stabilumą. Po aukštos ir žemos temperatūros ciklo bandymų nuo -40°C iki +85°C dažnio nuokrypis išlieka ≤±2MHz. Antena palaiko stabilų veikimą tiek aukštoje, tiek žemoje temperatūroje.

Produkto pasirinkimo vadovas

Daugelis techninės įrangos kūrėjų ir pirkėjų sutelkia dėmesį tik į dydį ir nepaiso darbo sąlygų ir parametrų tinkamumo, todėl masinės gamybos perdirbimas ir terminalų gedimai. Renkantis „Bluetooth“ keraminę anteną, galite ją tiksliai suderinti pagal tris pagrindinius matmenis:

• Pasirinkite pagal įrenginio maitinimo reikalavimus: akumuliatoriais maitinamiems mažos galios BLE įrenginiams ir nešiojamiesiems įrenginiams pirmenybę teikite itin mažos galios standartinėms keraminėms antenoms, kad žymiai pailgintumėte įrenginio baterijos veikimo laiką; Įrenginiams, kuriuos galima papildyti, pasirinkite patobulintą versiją su dideliu pelnu.

• Pasirinkite pagal eksploatavimo sąlygas: patalpų normalios temperatūros civilinei įrangai priimtinas įprastas modelis; Transporto priemonėse montuojamai, lauko ir pramoninei įrangai turi būti parinkti pramoninio lygio plačios temperatūros antivibraciniai modeliai. Jie gali atlaikyti atšiaurią aplinką, o jų veikimas nepablogės per ilgą naudojimo laikotarpį.

• Rinkitės pagal įrangos struktūrą: Įrangai su labai mažu korpusu ir be rezervuotos vietos galvai, rinkitės miniatiūrinius paviršinio montavimo modelius; Įrenginiams, kuriems reikalingas tolimojo „Bluetooth“ perdavimo ir „Mesh“ tinklo ryšys, rinkitės pritaikytus modelius su dideliu stiprumu ir dideliu atsparumu trikdžiams.

DUK

1 klausimas: koks yra didžiausias „Bluetooth“ keraminės antenos pranašumas, palyginti su įprasta antena?

A1: Pagrindiniai privalumai yra didelis stabilumas, mažas energijos suvartojimas, stiprus atsparumas trukdžiams, atsparumas aukštai ir žemai temperatūrai, didelis masinės gamybos nuoseklumas, puikiai pašalinantis įprastų PCB antenų ir spyruoklinių antenų problemas, tokias kaip lengvi trukdžiai, didelis dažnio nuokrypis, didelis energijos suvartojimas ir silpnas atsparumas vibracijai, ypač tinka masinei aukštos klasės išmaniųjų aparatūros, pramonės ir automobilių gamybai.

2 klausimas: ar ši antena palaiko Bluetooth 5.0/5.1/5.3 BLE mažos galios protokolą?

A2: Visiškai palaikoma. Jis suderinamas su visomis "Bluetooth" protokolo versijomis, suderinamas su BLE mažai energijos, "Bluetooth Mesh" tinklu, 2.4G universaliu belaidžiu perdavimu ir suderinamas su visais pagrindiniais "Bluetooth" moduliais rinkoje.

3 klausimas: ar galima pritaikyti dydį, parametrus ir prekės ženklo LOGO?

A3: palaiko visų matmenų tinkinimą. Kaip šaltinio gamykla, ji gali tiksliai sureguliuoti antenos dydį, varžą ir stiprinimą pagal kliento reikalavimus, palaikyti šilkografinį kliento išskirtinio LOGOTIPO spausdinimą ant korpuso ir prisitaikyti prie OEM / ODM privačios prekės ženklo masinės gamybos reikalavimų.
