Kas tiksliai yra guminė antena?

A guminė antena(paprastai žinoma kaip guminė antena arba guminė antena) yra įprasta mažaomni antenapavadintas dėl išorinio apsauginio gumos arba plastiko sluoksnio. Jis plačiai naudojamas belaidžio ryšio įrenginiuose, tokiuose kaip racijos, belaidžiai maršruto parinktuvai, automobilių radijas ir daiktų interneto įrenginiai. „Qianmu Communications“ paaiškina pagrindines savo charakteristikas ir veikimo principus:

1. Struktūra ir dizaino ypatumai

Išorinės medžiagos:

Išorinis sluoksnis pagamintas iš lanksčios gumos/silikono (kai kurie yra kieto plastiko), užtikrinantys fizinę apsaugą, pvz., hidroizoliaciją, atsparumą smūgiams ir atsparumą korozijai.

Spalva paprastai yra juoda, galimos kelios pasirinktinės kitų spalvų (pvz., baltos arba oranžinės) parinktys.

Vidinė struktūra:

Pagrindinis radiatorius: viduje paslėpta spirale suvyniota metalinė viela (varis arba plienas), kuri tarnauja kaip spinduliuojantis antenos elementas.

Pagrindo suderinimo grandinė: apačioje gali būti integruota nedidelė suderinimo grandinė (pvz., kondensatorius arba induktorius), kad būtų optimizuota varža (paprastai 50 Ω) įrenginio suderinimui.

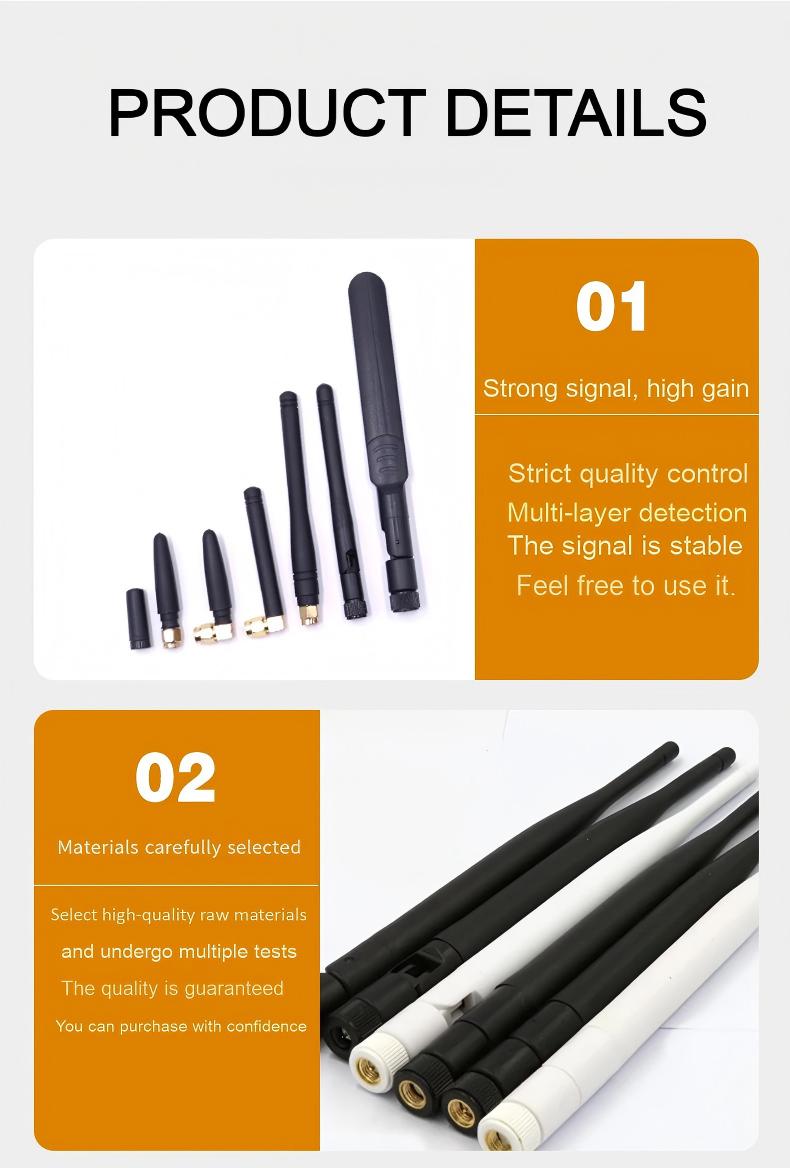

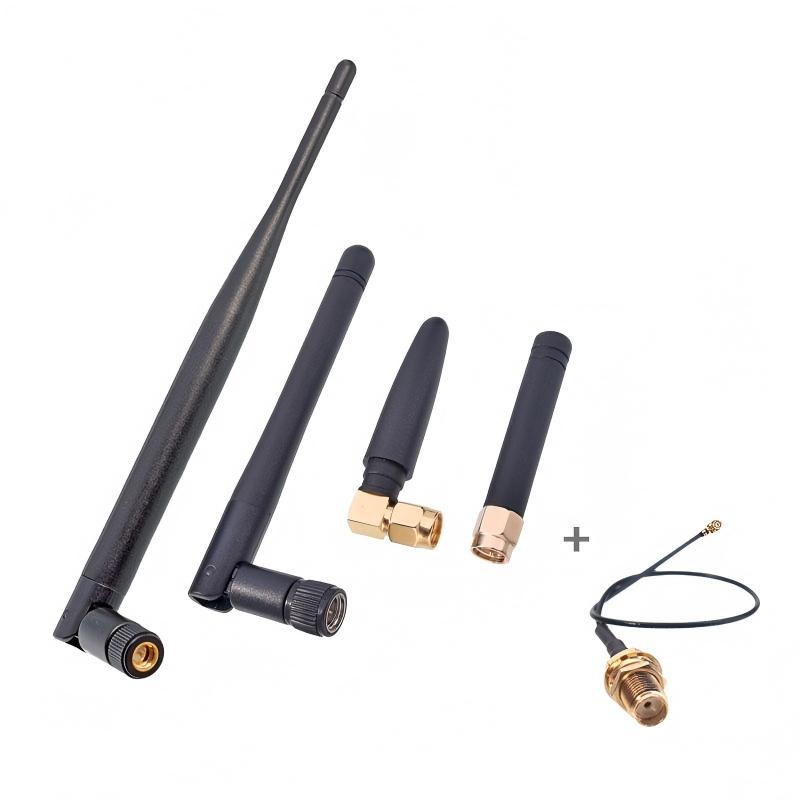

Jungtis: Apačioje naudojamos bendros RF sąsajos, pvz., SMA, RP-SMA ir TNC, leidžiančios tiesiogiai prijungti varžtus prie įrangos.

Forma: cilindro arba kūgio formos, paprastai 5–20 cm ilgio (priklausomai nuo veikimo dažnių juostos), maždaug 0,5–2 cm skersmens.

2. Veikimo principas ir elektrinės charakteristikos

Spinduliuotės principas: vidinė spiralinė viela iš esmės veikia kaip sutrumpinta monopolio antena, kurios elektrinis ilgis tęsiasi per spiralinę struktūrą, todėl, nepaisant mažų fizinių matmenų, galimas rezonansas tikslinėje dažnių juostoje (pvz., 433 MHz arba 2,4 GHz).

Įvairioji spinduliuotė: Kai sumontuota vertikaliai, ji užtikrina vienodą spinduliuotę horizontalia kryptimi 360° kampu, o vertikalia kryptimi - mažiau.

Juostos aprėptis

1. Vienos juostos: sukurta specialiai tam tikrai dažnių juostai (pvz., GPS 1,5 GHz, 4G 1,8 GHz).

2. Daugiajuostė: palaiko kelis dažnius (pvz., vienu metu apimančius UHF 400 MHz ir 2,4 GHz) per segmentuotą spiralinę arba indukcinę konstrukciją.

3. Pagrindiniai privalumai

Fizinis patvarumas:

Guminis korpusas yra atsparus lenkimui ir vandeniui (dažniausiai IP67 reitingas), todėl tinka naudoti lauke arba mobiliuosiuose įrenginiuose (pvz., Automobiliuose ir nešiojamuose įrenginiuose).

Lengva montuoti:

Tiesiogiai prijunkite įrenginio sąsają be sudėtingos sąrankos.

Maža kaina:

Pramoninė masinė gamyba turi mažas sąnaudas.

Lengvas:

Paprastai sveria mažiau nei 50 gramų, todėl idealiai tinka nešiojamiems įrenginiams.

4. Tipiniai taikymo scenarijai

Buitinė elektronika:

Namų maršrutizatorius (Wi-Fi 2.4GHz/5GHz), Bluetooth ausinės, išmaniųjų namų jutikliai.

Nuimama juodos gumos antena TP-Link maršrutizatoriaus viršuje.

Profesionalus belaidis ryšys:

Dvipusis radijas (UHF/VHF juosta), transporto priemonėje montuojamas radijas ir drono vaizdo perdavimo antena.

Daiktų internetas (IoT):

NB-IoT/LoRa modulio antena, GPS padėties nustatymo terminalas.

Pramoninė įranga:

Pramoniniai nuotolinio valdymo pultai (kranai, AGV), jutiklių tinklo mazgai.

5. Apribojimai ir svarstymai

Mažesnis efektyvumas:

Dėl miniatiūrizavimo apribojimų spinduliavimo efektyvumas paprastai yra tik 30–60 % (palyginti su daugiau nei 80 % viso dydžio antenų).

Pelnas ribotas:

Dėl mažo stiprinimo charakteristikų perdavimo atstumas yra trumpesnis (pavyzdžiui, „Wi-Fi“ maršrutizatoriai su dipolio antenomis paprastai apima ≤50 metrų atstumą).

Montavimo vieta jautri:

Turi būti montuojamas vertikaliai, kad būtų užtikrintas universalumas; veikimas pablogėja, kai yra arti metalinių paviršių (įžeminimo plokštumos efektas).

Fiksuota dažnių juosta:

Išvežus iš gamyklos dažnio reguliuoti negalima; reikalingas tikslus modelio pasirinkimas pagal įrangos dažnių juostą.

6. Pasirinkimo ir naudojimo rekomendacijos

Atitinkama dažnių juosta:

Patvirtinkite įrenginio veikimo dažnių juostą (pvz., 315 MHz, 868 MHz, 2,4 GHz) ir pasirinkite atitinkamą rezonansinę anteną.

Sąsajos suderinamumas:

Patikrinkite įrenginio sąsajos tipą (pvz., SMA vyriškas / moteriškas), kad išvengtumėte fizinio neatitikimo.

Scenos pritaikymas:

Lauko įranga turi turėti IP67 apsaugos laipsnį; transporto priemonėje montuojama įranga turėtų atsižvelgti į antivibracinę konstrukciją.

Našumo atnaujinimas:

Tolimojo nuotolio reikalavimus galima patenkinti pakeitus didelio stiprumo anteną, tačiau tai paaukos visapusiškumą.

Santrauka: plakta antena yra ekonomiškas ir praktiškas sprendimas belaidžiuose įrenginiuose, mėgstamas plataus vartojimo elektronikos ir pramoninės įrangos dėl mažos kainos, lengvo montavimo ir tvirto fizinio patvarumo. Tačiau mažas stiprinimas ir siauras dažnių juostos plotis riboja jo taikymą didelio našumo scenarijuose, todėl profesionalios išorinės antenos išlieka būtinos dideliam arba labai patikimam ryšiui (pvz., dronų vaizdo perdavimui ar bazinėms stotims).
