GPS išorinė antena

GPS išorinė antena yra atskiras radijo dažnio komponentas, specialiai sukurtas priimti silpnus RF signalus iš pasaulinės palydovinės navigacijos sistemos (GNSS), įskaitant GPS, Beidou, GLONASS, Galileo ir kitas palydovines sistemas. Skirtingai nuo įmontuotų antenų, jis yra atskirtas nuo pagrindinio įrenginio bendraašiu kabeliu. Ši konstrukcija įveikia fizinius įrangos korpusų ekranavimo apribojimus, todėl anteną galima montuoti atvirose lauko vietose arba ant transporto priemonių stogų, kad būtų užtikrintas optimalus palydovų matymo laukas (FOV).

Kaip tai veikia?

 GPS palydovų perduodami RF signalai, kai pasiekia žemę, yra labai silpni (paprastai svyruoja nuo -125 dBm iki -160 dBm). Aukštos kokybės išorinė GPS antena užtikrina efektyvų signalo fiksavimą per šį mechanizmą:

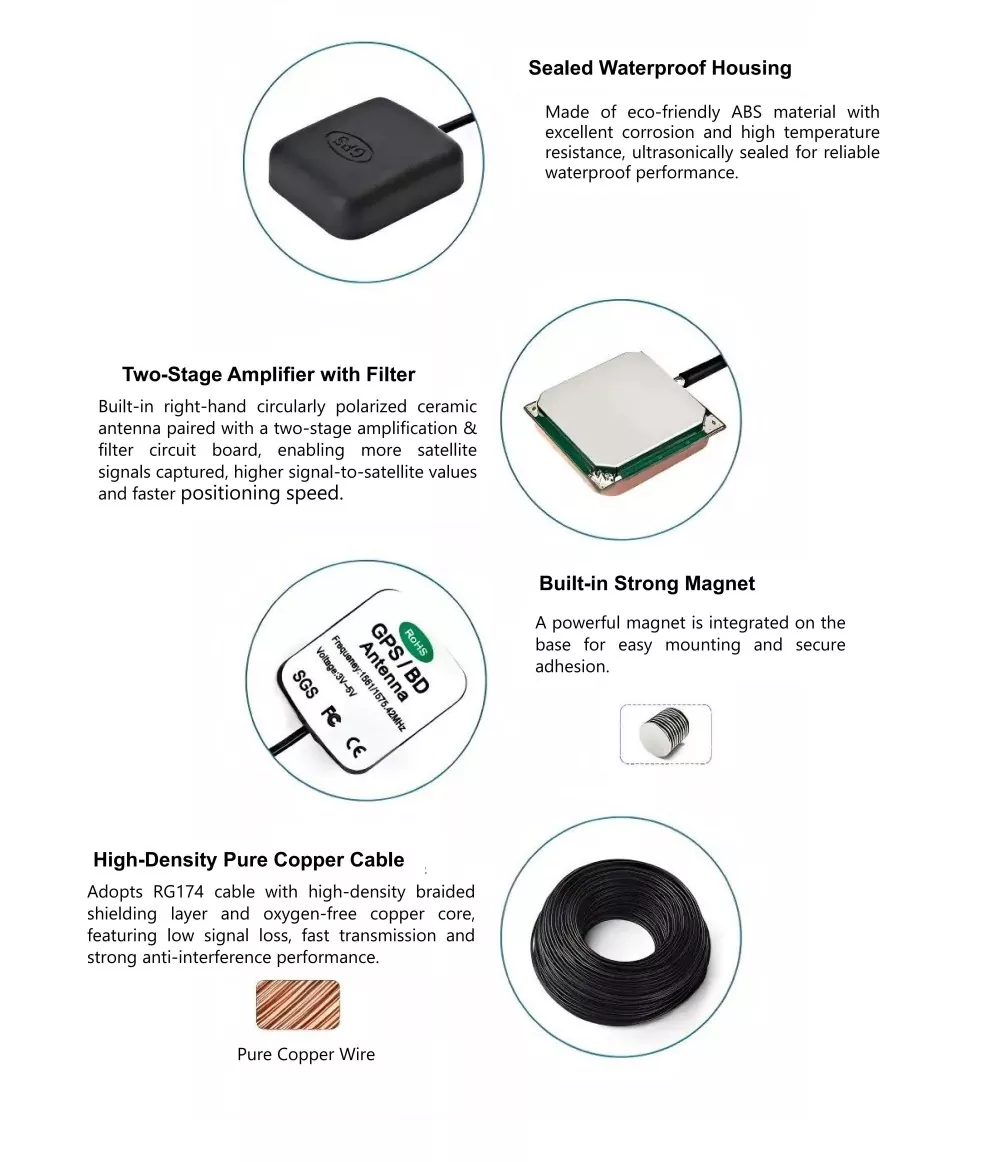

1. Dešinės pusės žiedinės poliarizacijos (RHCP) atitikimas

Antena pasižymi specialia mikrojuostos pataisos konstrukcija, kuri puikiai atitinka dešinės pusės apskritimo palydovų signalų poliarizacijos charakteristikas, taip pašalindama signalo susilpnėjimą dėl įrenginio orientacijos pokyčių.

2. LNA žemo triukšmo stiprintuvas

Integruotas didelio našumo LNA (mažo triukšmo stiprintuvas), kuris sustiprina silpnus signalus, išlaikant itin žemą triukšmo rodiklį (paprastai <2 dB) ir kompensuoja įterpimo praradimą, atsirandantį perdavimo metu.

3. Anti-multipath trukdžių dizainas

Optimizavus įžeminimo plokštumą ir droselio ritės struktūrą, efektyviai slopinami žemo aukščio trukdžių signalai, atsispindintys nuo pastatų ar žemės.

Pagrindiniai pardavimo taškai

Kaip įmonė, giliai įsišaknijusi RF srityje, Kinija, gerai žinoma antenos gamintoja, mūsų gaminys parodė reikšmingus pranašumus atliekant faktinius bandymus:

• Kelių sistemų suderinamumas visoje dažnių juostoje

Palaiko viso dažnio juostas L1/L2/L5/L6 ir L-Band, sklandžiai integruojantis su tokiomis sistemomis kaip GPS, BeiDou ir Galileo, kad atitiktų didelio tikslumo RTK padėties nustatymo reikalavimus.

• Išskirtinė anti-interferencinė galimybė

Išmatuoti duomenys rodo, kad net sudėtinguose miesto kanjonuose ar šalia aukštos įtampos perdavimo bokštų už juostos ribų slopinimo galimybė išlieka puiki, veiksmingai sumažindama sistemos užrakinimo praradimo riziką.

• Pramoninio lygio apsaugos standartas

Jis turi ultragarsinę kapsulę ir dvigubą vandeniui atsparų dizainą, pasiekiantį IP67 apsaugos lygį ir išlaiko stabilų veikimą net ekstremaliose aplinkose nuo -40 ℃ iki +85 ℃.

• Lanksčios individualizuotos paslaugos

Palaiko įvairių sąsajų, tokių kaip SMA ir TNC, pritaikymą; kabelio ilgį ir magnetinio / varžto tvirtinimo būdus galima reguliuoti pagal reikalavimus.

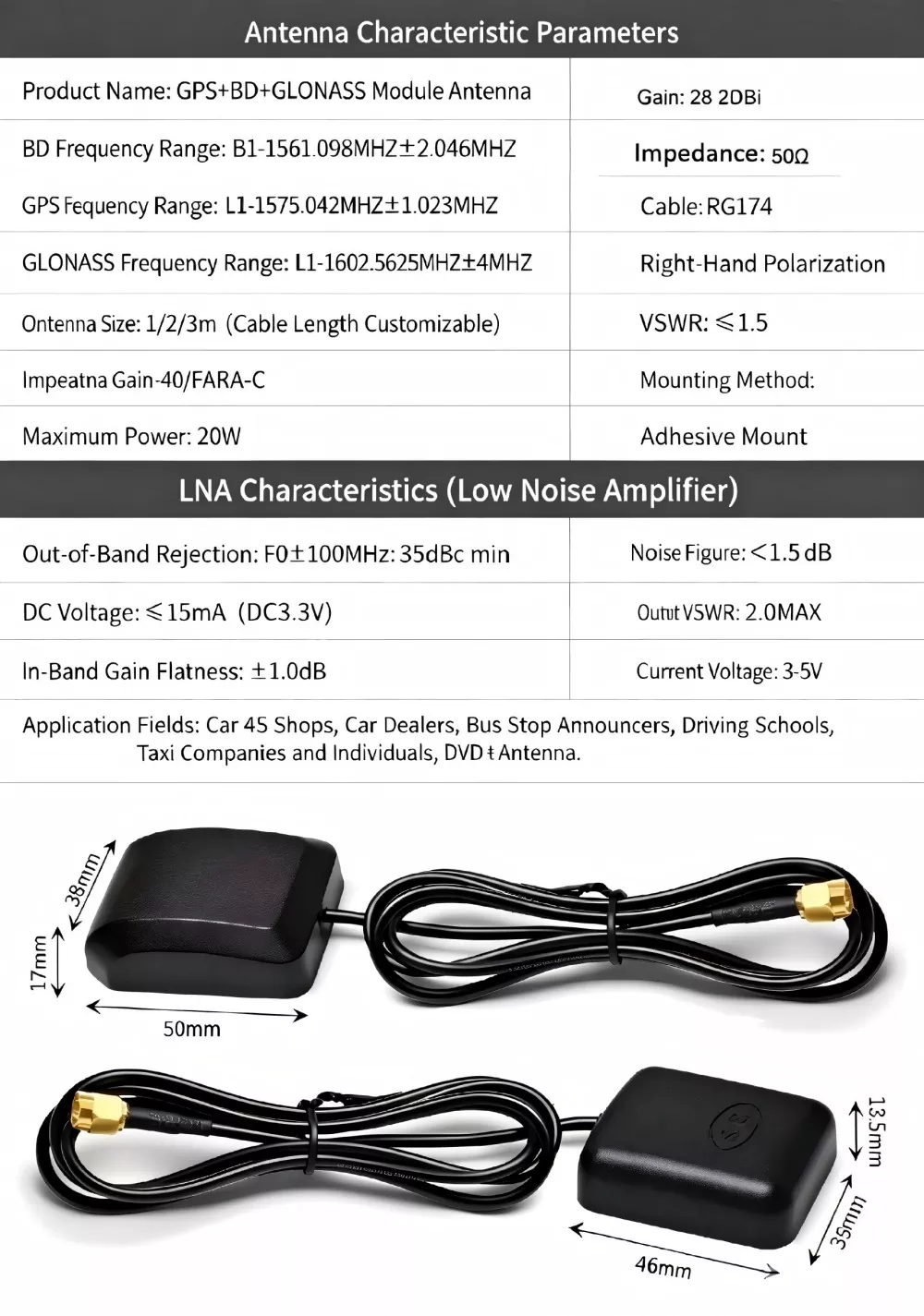

Techninės specifikacijos

Kurie įrenginiai yra suderinami?

Mūsų išorinė GPS antena plačiai naudojama šiose srityse:

1. Smart Connected Vehicles ir ADAS

Sumontuotas ant transporto priemonės stogo, jis prasiskverbia per automobilio anti-sprogimo plėvelę, kad užtikrintų autonominio vairavimo ir parko valdymo sistemų padėtį centimetro lygyje.

2. Tikslioji žemdirbystė ir dronai

Sumontuotas ant žemės ūkio dronų ar žemės ūkio technikos viršaus, jis pasižymi dideliu atsparumu elektromagnetiniams trukdžiams, todėl užtikrina tikslų automatinį judėjimą ir tikslų pesticidų purškimą.

3. Geodezinis tyrimas ir bazinės stoties laiko sinchronizavimas

Kaip pagrindinė bazinių stočių arba RTK imtuvų sudedamoji dalis, stabili fazės centro paklaida (±2 mm) užtikrina milimetro lygio matavimo tikslumą.

4. Jūrų ir laivų navigacija

Druskos purškimui atspari korozijai konstrukcija užtikrina nuolatinius, patikimus kurso ir padėties duomenis net ir atšiaurioje jūrinėje aplinkoje.

5. IoT turto stebėjimas

Sukurtas su ilgais kabeliais, jį galima lengvai paslėpti konteinerių ar didelių mašinų išorėje, todėl galima stebėti logistiką visame pasaulyje.

Išsamus palyginimas su konkuruojančiais produktais

Diegimo ir naudojimo iliustruotas vadovas

1. Vietos pasirinkimas: Anteną būtinai pastatykite ant lygaus paviršiaus, kad būtų netrukdomas vaizdas ir nebūtų metalinių trukdžių (pvz., ant automobilio stogo ar įrangos viršaus).

2. Hidroizoliacinis apdorojimas: Lauko prijungimo taškai turi būti užsandarinti savaime tirpstančia vandeniui nelaidžia juosta, užklijuota „321“ vyniojimo būdu, kad lietaus vanduo nepatektų palei kabelį į įrangą.

3. Įžeminimas ir apsauga nuo žaibo: Prieš tiekimo kabeliui patenkant į įrangos patalpą ar įrenginį, rekomenduojama sumontuoti tiekimo žaibo iškroviklį ir užtikrinti, kad jis būtų tinkamai įžemintas netoliese.

4. Laidų specifikacijos: tiesiant kabelius, reikia įrengti "lašėjimo kilpas (U formos vingius)", kad lietaus vanduo netekėtų atgal.

Kaip išsirinkti tinkamą išorinę GPS anteną?

Ieškote patikimo tiekėjo Tuo metu rekomenduojama sutelkti dėmesį į šių trijų punktų įvertinimą:

1. Išsiaiškinkite dažnių juostos reikalavimus: Norėdami atlikti pagrindinę navigaciją, tiesiog pasirinkite L1 vieno dažnio anteną. Jei reikalingas didelio tikslumo RTK arba anti-interferencinis veikimas, būtinai pasirinkite L1/L2/L5 kelių dažnių anteną.

2. Įvertinkite įrengimo aplinką: Naudojant transporto priemonėje arba lauke, IP67 atsparumo vandeniui įvertinimas ir magnetinis pagrindas yra geriausias pasirinkimas; stacionariose bazinėse stotyse rekomenduojamas sraigtinis montavimas kartu su droselio ritė, kad būtų išvengta kelių trasų.

3. Patikrinkite kabelio praradimą: Jei kabelio ilgis viršija 5 metrus, tiekėjas turi pateikti mažo nuostolio kabelius; kitu atveju LNA padidėjimas bus kompensuotas kabelio praradimu.

Kodėl verta rinktis mus?

Shenzhen Qianmu Communication Technology Co., Ltd. yra ne tik GPS išorinės antenos gamintojas, bet ir jūsų patikimas RF technologijų partneris. Turime savo savarankiškai sukurtas mikrobangų aidėjimo kameras ir patyrusių inžinierių komandą, leidžiančią teikti individualias paslaugas, apimančias prototipų kūrimą, testavimą ir masinę gamybą. Naudodami nusistovėjusią Šendženo elektronikos pramonės ekosistemą, siūlome konkurencingą pristatymo laiką ir ekonomiškus sprendimus, išlaikydami puikią produktų kokybę.

DUK

1 klausimas: ar jis suderinamas su BeiDou sistema?

A: Visiškai. Mūsų antena yra daugialypės terpės konstrukcija ir iš esmės palaiko pagrindines pasaulines GNSS sistemas, įskaitant GPS, BeiDou, GLONASS ir Galileo.

2 klausimas: koks yra jūsų, kaip gamintojo, minimalus užsakymo kiekis (MOQ)?

A: Mes palaikome lanksčias pirkimo galimybes. Standartiniams modeliams priimame mažų partijų bandomuosius užsakymus. Dėl pritaikytų modelių susisiekite su mūsų pardavimo komanda, kad gautumėte naujausią pasiūlymą ir konkrečią MOQ informaciją.

3 klausimas: kaip pasirinkti tarp aktyvios išorinės GPS antenos ir pasyvaus modelio?

A: Automobiliuose, pramonės valdymo sistemoms, geodezijos ir žemėlapių sudarymo projektams bei lauko darbams reikalinga aktyvi išorinė GPS antena. Pasyvieji modeliai tinka tik labai trumpiems atstumams patalpose iki 1 metro ir gali labai prarasti signalą per ilgesnius kabelius. Visi „Qianmu Factory“ pavyzdiniai modeliai turi aktyvų dizainą.

4 klausimas: ar antena gali naudoti prailgintą laidą? Koks yra didžiausias palaikomas ilgis?

A: Didžiausias rekomenduojamas standartinio RG174 kabelio ilgis yra 10 metrų. Jei kabelio ilgis viršija 10 metrų, susisiekite su tiekėju ir pakeiskite jį mažo nuostolio LMR RF kabeliu. Gamykla taip pat gali pritaikyti itin ilgas antenas su kabeliais iki 20 metrų.
