Kodėl bendra dviračio antena yra būtina patikimam išmaniajam mobilumo ryšiui

Kadangi bendri dviračiai, elektroniniai dviračiai ir elektriniai paspirtukai tampa vis labiau jungiami, patikimas belaidis ryšys yra būtinas norint išmaniai užrakinti, nustatyti padėtį, stebėti parką ir valdyti nuotoliniu būdu.QianmuvystoBendra dviračio antenaspecialiai kompaktiškoms išmaniųjų užraktų aplinkoms, padedančioms įveikti signalo susilpnėjimą, kurį sukelia metaliniai korpusai, baterijos, plokštės, vibracija ir ribota montavimo vieta. Jo dizainas palaiko NB-IoT, 4G Cat.1/LTE ryšį ir pasirenkamą GPS/BeiDou padėties nustatymą prijungtoms dviračių mobilumo programoms.

Bendra dviračio antena yra daugiau nei mažas RF komponentas, sumontuotas dviračio spynoje. Tai svarbi komunikacijos sistemos dalis, leidžianti prijungtoms transporto priemonėms keistis duomenimis su debesų platformomis ir gauti nuotolines komandas. Kadangi išmaniosiose spynose yra uždaros ertmės, kuriose yra baterijų, metalinių konstrukcijų, PCB ir kitų elektroninių komponentų, antenos pasirinkimas ir RF derinimas gali tiesiogiai paveikti ryšio patikimumą ir energijos suvartojimą.

Turinys

1. Kas yra bendra dviračio antena?
2. Kodėl antenos našumas yra svarbus bendram mobilumui?
3. Kaip veikia bendra dviračio antena?
4. Kokios yra pagrindinės savybės?
5. Techninės specifikacijos trumpai
6. Kur jį galima panaudoti?
7. Kaip jis turėtų būti įdiegtas?
8. Kaip pasirinkti tinkamą anteną?
9. Ko pirkėjai turėtų paklausti gamintojo?
10. Dažnai užduodami klausimai
11. Išvada

Kas yra bendra dviračio antena?

Bendra dviračio antena yra kompaktiška IoT RF antena, skirta veikti prijungtų dviračių ir elektrinių dviračių transporto priemonių išmaniajame užrakte arba ryšio korpuse. Skirtingai nuo įprastų išorinių antenų, ji yra integruota į gaminio korpusą, padedanti išlaikyti švarią išvaizdą ir sumažinti atsitiktinio smūgio, lūžimo ar neteisėto pašalinimo riziką.

Antena veikia kartu su išmaniojo užrakto pagrindine plokšte ir korinio ryšio moduliu. Jis gali palaikyti belaidį duomenų perdavimą tokioms funkcijoms kaip transporto priemonės pranešimai, užrakto būsena, informacija apie akumuliatorių, informacija apie gedimus, nuotolinis atrakinimas ir automobilių parko valdymas. Priklausomai nuo sistemos architektūros, ji taip pat gali būti integruota su padėties nustatymo funkcijomis, tokiomis kaip GPS ir BeiDou.

Gamintojams, kuriantiems prijungtus dviračius, pagrindinis iššūkis yra ne tik rasti anteną su tinkamais elektriniais parametrais. Antena turi veikti patikimai po to, kai yra sumontuota tikrojo užrakto korpuso viduje. Dėl to radijo dažnių derinimas, mechaninė integracija, kabelių nukreipimas ir aplinkosaugos bandymai yra ypač svarbūs.

Kodėl antenos našumas yra svarbus bendram mobilumui?

Bendro mobilumo transporto priemonės veikia nuolat kintančioje aplinkoje. Dviratis gali važiuoti gatvėmis, automobilių stovėjimo aikštelėmis, požeminiais įrenginiais, tankiais miesto rajonais, pastatų ar kitų transporto priemonių apsuptomis vietomis. Tuo pačiu metu antena dažnai įrengiama mažame korpuse, kuriame yra metaliniai laikikliai, ličio baterijos, varikliai ir elektroninės plokštės.

Dėl to blogai suderinta antena gali sukelti ryšio nestabilumą arba padidinti energijos suvartojimą. Didelio masto automobilių parkų operatoriams net ir nedidelė patikimumo problema gali tapti reikšminga, kai ją padaugina iš tūkstančių transporto priemonių.

• Patikimas ryšys:Stabilus RF veikimas padeda išmaniosioms spynoms susisiekti su nuotolinėmis platformomis.
• Efektyvus energijos naudojimas:Sumažinti radijo dažnių nuostoliai gali padėti sumažinti nereikalingą perdavimo galią.
• Tikslus padėties nustatymas:Tinkamai suprojektuotos ryšio ir padėties nustatymo antenos palaiko su vieta susijusias funkcijas.
• Mechaninis patikimumas:Sustiprinti kabelių išėjimai ir tinkami montavimo būdai padeda atlaikyti nuolatinę vibraciją.
• Kompaktiška integracija:Dėl plonų antenų konstrukcijų geriau išnaudojama ribota vidinė užrakto erdvė.

Kaip veikia bendra dviračio antena?

Ryšio procesas gali būti suprantamas kaip nenutrūkstamas perdavimo ir priėmimo ciklas tarp išmaniojo užrakto elektronikos ir belaidžio tinklo.

1. Išmaniojo užrakto pagrindinė plokštė generuoja RF signalą per savo ryšio modulį.
2. Tiekimo kabelis perduoda signalą iš RF prievado į įmontuotą anteną.
3. Antena elektrinį RD signalą paverčia elektromagnetine spinduliuote, kuri sklinda per nemetalinį korpusą.
4. Belaidis tinklas gauna informaciją, pvz., transporto priemonės būseną, akumuliatoriaus būklę, padėties nustatymo duomenis ir informaciją apie gedimus.
5. Nuotolinės komandos priimamos antena ir vėl paverčiamos elektriniais signalais, skirtais išmaniojo užrakto pagrindinei plokštei.

Šiame procese ypač svarbus varžos suderinimas. Standartinė 50Ω RF sistema padeda užtikrinti tinkamą ryšio modulio, tiekimo kabelio ir antenos suderinamumą. Tačiau galutiniam antenos veikimui vis tiek gali turėti įtakos fizinė užrakto ertmė, todėl išbandyti visą surinktą gaminį yra prasmingiau nei vertinti vien anteną.

Kokios yra pagrindinės savybės?

Ertmės anti-interferencinis derinimas

Išmaniojo užrakto ertmės gali sukurti sudėtingas elektromagnetines sąlygas. Qianmu antenos sprendimus galima derinti pagal faktinį korpusą, metalinius komponentus, akumuliatoriaus padėtį ir PCB išdėstymą. Šis metodas padeda išlaikyti stabilesnį RF veikimą uždarose erdvėse.

Kompaktiška ir lanksti konstrukcija

Skirtingoms išmaniųjų užraktų struktūroms reikia skirtingų formų antenų. Galimos konfigūracijos gali apimti lanksčias FPC antenas, keramines antenas, spyruoklines antenas ir PCB antenas. Šis lankstumas leidžia inžinieriams pasirinkti formos koeficientą, tinkamą turimai ertmei.

Atsparumas vibracijai

Bendri dviračiai yra veikiami nuolatinių smūgių ir kelio vibracijos. Kabelių jungtys ir litavimo jungtys gali tapti potencialiais gedimo taškais, jei antenos mazgas nėra mechaniškai sustiprintas. „Qianmu“ gaminio informacijoje nurodytas 500 valandų imituotas kelio vibracijos patikimumo testas, apimantis 5–2000 Hz važiavimo dviračiu diapazoną be elektros gedimų.

Mažos galios RF optimizavimas

Ryšio patikimumas ir energijos vartojimo efektyvumas yra glaudžiai susiję. RF ryšio praradimo optimizavimas gali sumažinti per didelės perdavimo galios poreikį, padėti palaikyti ilgesnius baterijų keitimo intervalus ir galbūt sumažinti transporto parko priežiūros poreikius.

OEM ir ODM pritaikymas

Projektams, kuriems reikalingi specifiniai matmenys, dažnių juostos, jungtys ar kabelių ilgiai, pritaikymas gali būti efektyvesnis nei bendros antenos pasirinkimas. „Qianmu“ palaiko pritaikytą antenos kūrimą pagal korpuso matmenis ir vidinių komponentų išdėstymą.

Techninės specifikacijos trumpai

Tikrasis antenos veikimas priklauso nuo visos įrenginio architektūros. Todėl pirmiau nurodytos vertės turėtų būti laikomos gaminio lygio etaloninėmis specifikacijomis, o ne pakaitalais RF bandymams galutiniame išmaniojo užrakto korpuse.

Kur jį galima panaudoti?

Bendra dviračio antena pirmiausia skirta sujungtiems dviračių mobilumo gaminiams, tačiau dėl kompaktiškos įmontuotos architektūros ji taip pat tinka kelioms susijusioms IoT programoms.

• NB-IoT išmaniosios dviračių spynos
• 4G Cat.1 bendri elektriniai dviračių centriniai užraktai
• Bendri elektrinio paspirtuko ryšio terminalai
• Prijungti transporto parko valdymo įrenginiai
• Integruoti IoT komunikacijos moduliai
• Mažos lauko IoT spynos
• Išmanioji spinta ir prieigos kontrolės spynos

Produktams, kuriuose derinamas ryšys ir padėties nustatymas, integruotas dviejų funkcijų dizainas gali sumažinti vidinių laidų skaičių ir supaprastinti sistemos integravimą.

Kaip jis turėtų būti įdiegtas?

Labai svarbu teisingai sumontuoti, nes net techniškai tinkamos antenos veikimas gali pablogėti, jei ji netinkamai įdėta į korpusą.

1. Venkite metalinių kliūčių:Kai tik įmanoma, anteną laikykite toliau nuo didelių metalinių laikiklių ir kitų laidžių konstrukcijų.
2. Laikykitės atstumo nuo stiprios srovės komponentų:Nedėkite antenos tiesiai šalia baterijų, variklio maitinimo grandinių ar kitų pagrindinių trikdžių šaltinių.
3. Pritvirtinkite anteną:FPC antenos turi būti tvirtai pritvirtintos prie numatyto vidinio paviršiaus, o spyruoklinės antenos turi būti tinkamai pritvirtintos.
4. Apsaugokite tiekimo kabelį:Venkite staigių posūkių ir pernelyg didelio mechaninio įtempimo. Rekomenduojamas minimalus lenkimo spindulys yra bent aštuonis kartus didesnis už kabelio skersmenį.
5. Tinkamai pritvirtinkite jungtis:IPEX jungtis reikia įspausti vertikaliai ir nuimti laikant už jungties korpuso, o ne traukiant už laido.
6. Bandymas po galutinio surinkimo:Įvertinkite RSRP ir kitus susijusius ryšio rodiklius po to, kai korpusas bus visiškai surinktas ir užsandarintas.

Paskutinis žingsnis yra ypač svarbus. RF aplinka tuščiame bandymo įtaise gali labai skirtis nuo baigtos išmaniosios spynos, kurioje yra baterija, PCB, metalinės dalys, laidai ir kiti komponentai, aplinkos.

Kaip pasirinkti tinkamą anteną?

Norint pasirinkti tinkamą bendrinamą dviračio anteną, reikia daugiau nei palyginti kainą ar nominalų pelną. Pirkimų ir inžinierių komandos turėtų įvertinti visą paraiškos aplinką.

1. Patvirtinkite ryšio juostas.Nustatykite, ar programa naudoja NB-IoT, 4G Cat.1, LTE-M ar kitą belaidę technologiją.
2. Apibrėžkite padėties nustatymo reikalavimus.Jei reikia GPS arba BeiDou padėties nustatymo, patikrinkite, ar tinkama dviejų funkcijų antenos konfigūracija.
3. Išmatuokite turimą ertmę.Užrašykite galimą ilgį, plotį, aukštį, montavimo paviršių ir atstumą nuo metalinių dalių.
4. Patikrinkite jungtį.Prieš užsakydami pavyzdžius arba masinės gamybos komponentus, patvirtinkite RF jungties tipą ir kabelio ilgį.
5. Atsižvelkite į aplinkos sąlygas.Lauko bendro mobilumo įrangai reikia tinkamos temperatūros ir vibracijos.
6. Prašyti viso įrenginio testavimo.Antenos veikimas turėtų būti įvertintas sumontavus tikrojo užrakto korpuso viduje.
7. Pasirinkite patyrusį gamintoją.Tiekėjas, turintis RF derinimo ir pritaikymo galimybes, gali pritaikyti anteną prie tikrosios ertmės, o ne paprasčiausiai tiekti paruoštą komponentą.

Ko pirkėjai turėtų paklausti gamintojo?

Komercinio bendro mobilumo projekto atveju, uždavus tinkamus techninius klausimus, galima sumažinti perprojektavimo ciklus ir pagerinti gamybos nuoseklumą. Prieš rinkdamiesi Kinijos antenos gamintoją, tiekėją ar gamyklą, pirkėjai turėtų atsižvelgti į šiuos dalykus:

• Ar anteną galima sureguliuoti pagal tikrąjį išmaniojo užrakto korpusą?
• Kurios NB-IoT, LTE arba 4G Cat.1 dažnių juostos palaikomos?
• Ar galima pritaikyti kabelio ilgį ir jungties tipą?
• Ar yra FPC, PCB, keramikos ar spyruoklinės konfigūracijos?
• Ar galima integruoti ryšį ir GNSS funkcijas?
• Ar prototipų pavyzdžiai gali būti sukurti prieš masinę gamybą?
• Ar yra RF bandymų ataskaitos arba gamybos kokybės įrašai?
• Ar tiekėjas gali palaikyti OEM/ODM reikalavimus dideliam parko diegimui?

„Qianmu“ veikia kaip antenų gamintojas, turintis nepriklausomų tyrimų ir plėtros bei gamybos galimybių. Jo gamybos procesas apima antenos formavimą, surinkimą, suvirinimą, konstrukcijų tvirtinimą, RF derinimą, veikimo testavimą ir gatavo produkto patikrinimą. Šis vertikaliai integruotas metodas gali būti naudingas projektams, kuriems reikia pakartotinių inžinerinių koregavimų ir nuoseklios gamybos kokybės.

Norėdami gauti daugiau informacijos apie platesnes bendrovės antenos galimybes, pirkėjai gali ištirtiQianmu antenos gamintojasišteklių arba peržiūrėkite jįryšio antenų gaminių asortimentas.

Dažnai užduodami klausimai

Ar didesnis antenos stiprinimas visada reiškia geresnį bendros dviračio antenos veikimą?

Ne. Didesnis stiprinimas automatiškai negarantuoja geresnio veikimo kompaktiškoje išmaniojo užrakto ertmėje. Varžos atitikimas, antenos padėtis, aplinkinės medžiagos, energijos suvartojimas, atsparumas vibracijai ir tikroji korpuso konstrukcija turi būti vertinami kartu.

Ar bendra dviračio antena gali palaikyti ir 4G ryšį, ir GPS/BeiDou?

Taip. Integruota dviejų funkcijų antenos konfigūracija gali būti sukurta programoms, kurioms reikalingas ir korinis ryšys, ir GNSS padėties nustatymas. Kabelių ir jungčių konfigūracijas taip pat galima pritaikyti pagal projekto architektūrą.

Kodėl antenos bandymas turi būti atliktas sumontavus spyną?

Galutinis gaubtas keičia elektromagnetinę aplinką aplink anteną. Baterijos, metalinės konstrukcijos, PCB, kabeliai ir kiti komponentai gali turėti įtakos varžos ir spinduliavimo charakteristikoms. Todėl išbandžius visą surinktą gaminį tikroviškesnis našumo požymis.

Kokie antenų tipai gali būti naudojami bendruose dviračių išmaniuosiuose užraktuose?

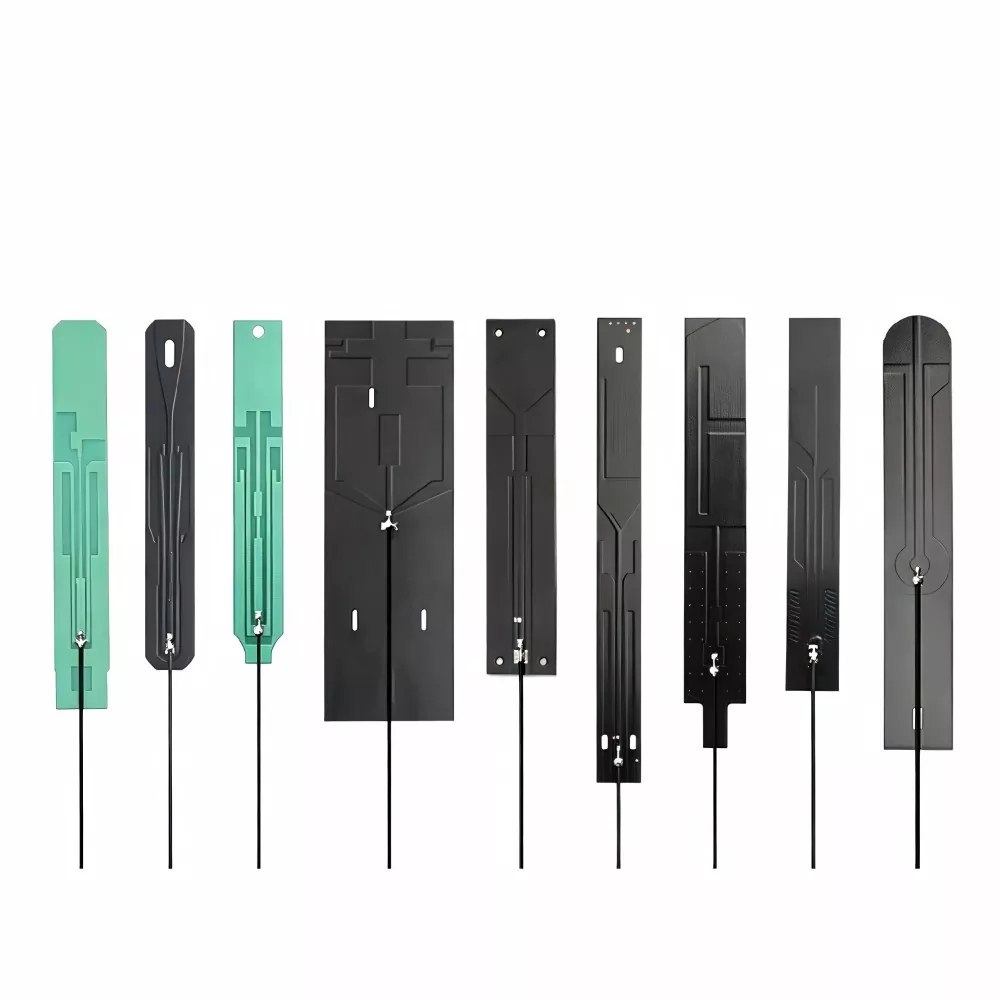

Priklausomai nuo turimų ertmių ir elektros reikalavimų, galima apsvarstyti FPC lanksčias antenas, keramines antenas, spyruoklines antenas ir PCB antenas. Geriausias pasirinkimas priklauso nuo korpuso matmenų, montavimo būdo, dažnio reikalavimų ir aplinkinių komponentų.

Ar galima pritaikyti antenos laidą ir jungtį?

Taip. Konkrečiam projektui skirtos konfigūracijos gali apimti skirtingus kabelių ilgius ir jungčių tipus, pvz., IPEX1, IPEX4 arba MMCX. Tinkinimas turėtų būti patvirtintas inžinerinio pavyzdžio etape.

Išvada

Patikima bendra dviračio antena yra pagrindinė prijungto mobilumo infrastruktūros dalis. Jo veikimas turi įtakos ryšio stabilumui, nuotolinio išmaniojo užrakto funkcijoms, padėties nustatymui, energijos vartojimo efektyvumui ir ilgalaikės priežiūros reikalavimams. Dėl šios priežasties nepakanka pasirinkti anteną tik pagal pagrindines specifikacijas. Geriausias sprendimas turėtų atitikti ryšio juostas, vidinę ertmę, mechaninę struktūrą, aplinkos sąlygas ir visą išmaniojo užrakto architektūrą.

Naudodamas RF derinimą, kompaktiškas antenos konfigūracijas, į vibraciją orientuotą dizainą, pritaikytus kabelius ir jungtis bei OEM/ODM kūrimo galimybes, „Qianmu“ gali palaikyti bendrus dviračius, elektroninius dviračius, paspirtukus ir kitus kompaktiškus daiktų interneto mobilumo įrenginius. Jei kuriate prijungtą dviratę transporto priemonę arba ieškote patikimo Kinijos antenos gamintojo kitam projektui,susisiekite su mumisaptarti dažnio reikalavimus, korpuso matmenis, jungties konfigūraciją, mėginių testavimą ir pritaikytus gamybos poreikius.
