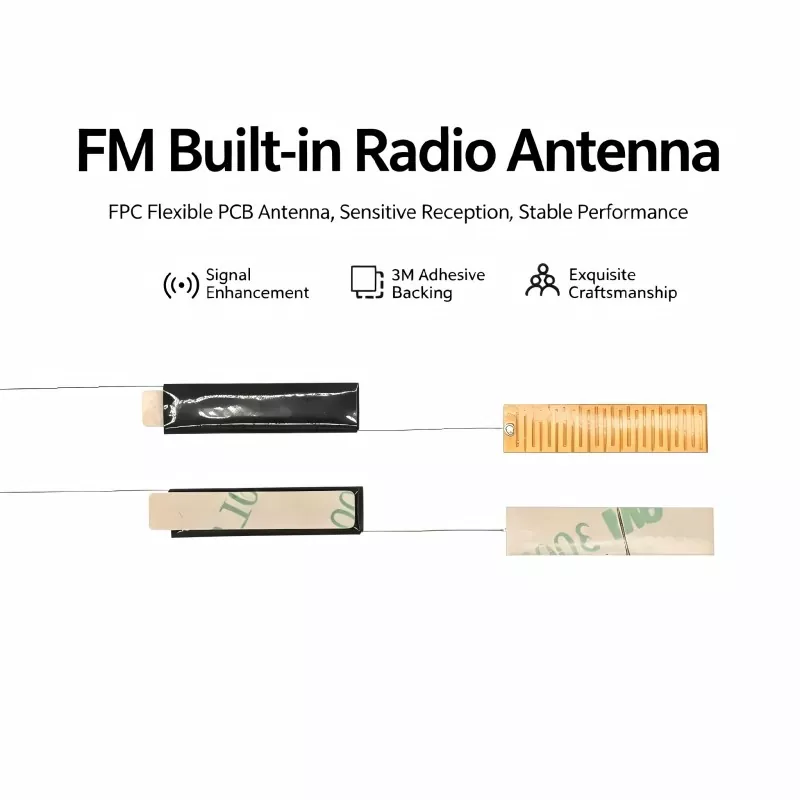

QianmuvystoIntegruota FM radijo antenagamintojams, kuriems reikalingas patikimas FM priėmimas kompaktiškuose elektroniniuose gaminiuose. Šis vidinės antenos sprendimas, sukurtas atsižvelgiant į praktinius integravimo reikalavimus, gali padėti garso įrenginiams pasiekti stabilų radijo ryšį, kartu sutaupant vietos įrengimui ir išlaikant švarų išorės dizainą.
FM radijas išlieka svarbia daugelio automobilių garso sistemų, nešiojamųjų radijo imtuvų, „Bluetooth“ garsiakalbių, išmaniųjų garso gaminių ir buitinės elektronikos funkcija. Tačiau norint pridėti FM priėmimą prie kompaktiško įrenginio, reikia daugiau nei tiesiog prijungti anteną prie imtuvo. Antenos matmenys, ferito medžiaga, ritės apvija, montavimo vieta, kabelių maršrutas ir aplinkiniai elektroniniai komponentai gali turėti įtakos priėmimo kokybei. Integruota FM radijo antena gamintojams suteikia kompaktišką alternatyvą tradicinėms išorinėms antenoms. Šiame straipsnyje paaiškinamas jo veikimo principas, dizaino pranašumai, taikymo vertė, pagrindiniai pirkimo aspektai ir praktiniai integravimo metodai.
Turinys
Ką gamintojai turėtų žinoti apie įmontuotas FM antenas?
Kaip suprojektuota įmontuota FM radijo antena?
Kodėl vidinės antenos dizainas yra svarbus?
Kuriuose gaminiuose galima naudoti įmontuotą FM anteną?
Kokie veiksniai turi įtakos FM priėmimo našumui?
Kokias specifikacijas pirkėjai turėtų palyginti?
Kaip inžinieriai gali integruoti anteną į gaminį?
Ko ieškoti FM antenos tiekėjui?
Įmontuota FM radijo antena DUK
Ar jūsų produktui tinka įmontuota FM radijo antena?
Ką gamintojai turėtų žinoti apie įmontuotas FM antenas?
Integruota FM antena yra vidinis priėmimo komponentas, skirtas FM transliacijos signalams užfiksuoti nereikalaujant įprastos išorinės teleskopinės antenos. Jis sumontuotas gaminio korpuso viduje ir prijungtas prie FM imtuvo grandinės per laidą, kaištį ar kitą elektrinę sąsają.
Daugeliui komercinių gaminių vidinė instaliacija užtikrina svarbią RF funkcionalumo ir pramoninio dizaino pusiausvyrą. Užuot leidę antenai išsikišti už korpuso ribų, gamintojai gali priimti priimantįjį komponentą laisvoje erdvėje.
Ferito šerdies konstrukcija dažniausiai naudojama kompaktiškoms FM priėmimo programoms. Ferito medžiaga padeda sutelkti magnetinį srautą aplink ritę, o suvyniotas laidininkas paverčia elektromagnetinę energiją į elektrinį signalą, kurį gali apdoroti priėmimo grandinė.
Todėl antena tampa visos RF sistemos dalimi, o ne izoliuotu priedu. Jo veikimas priklauso ir nuo jo paties elektrinių charakteristikų, ir nuo aplinkos, kurioje jis veikia.
Kaip suprojektuota įmontuota FM radijo antena?
Vidinės FM antenos projektavimas paprastai prasideda nuo tikslinio dažnių diapazono ir turimos įrengimo vietos. Tada inžinieriai nustato tinkamus ferito matmenis, apvijų struktūrą, vielos specifikacijas, prijungimo būdą ir mechaninę konfigūraciją.
Ferito šerdis
Ferito šerdis yra svarbi magnetinės priėmimo struktūros dalis. Jos medžiagos savybės ir fiziniai matmenys turi įtakos antenos sąveikai su aplinkiniu elektromagnetiniu lauku.
Tiksli ritė
Varinė viela apvyniojama aplink ferito šerdį pagal nustatytus elektros reikalavimus. Apvijos nuoseklumas yra svarbus, nes svyravimai gali turėti įtakos atskirų antenų blokų elektrinėms charakteristikoms.
Ryšio struktūra
Priklausomai nuo pagrindinio įrenginio, antena gali naudoti skirtingas kabelio, kaiščio arba jungties konfigūracijas. Tinkama jungties konstrukcija supaprastina surinkimą ir sumažina nereikalingų kliento PCB modifikacijų.
Mechaninė konfigūracija
Matmenys turi būti apsvarstyti ankstyvame projektavimo etape. Antena, kuri gerai veikia elektra, vis tiek gali būti netinkama, jei ji netilps numatytame korpuse arba trukdo kitiems komponentams.
Kodėl vidinės antenos dizainas yra svarbus?
Šiuolaikiniai elektroniniai prietaisai tampa mažesni, o juose yra daugiau funkcijų. Tai sukuria sudėtingą aplinką RF komponentams, nes vertinga vidine erdve dalijasi baterijos, PCB, garsiakalbiai, procesoriai, maitinimo grandinės ir mechaninės konstrukcijos.
Tinkamai suprojektuota vidinė antena gali pasiūlyti keletą praktinių privalumų:
- Erdvės optimizavimas:Antena montuojama gaminio viduje, o ne jai reikia išorinės tvirtinimo vietos.
- Pagerinta produkto išvaizda:Kasdieniniam darbui nereikia ilgos teleskopinės antenos.
- Mechaninė apsauga:Vidinė padėtis sumažina atsitiktinio lenkimo ar fizinio smūgio poveikį.
- Lankstus integravimas:Individualūs matmenys gali atitikti skirtingus korpuso išdėstymus.
- Nuoseklus surinkimas:Apibrėžta vidinė montavimo padėtis gali palaikyti standartizuotą gamybą.
- Taikymo universalumas:Ta pati pagrindinė antenos koncepcija gali būti pritaikyta skirtingiems elektroniniams gaminiams.
Šie pranašumai ypač aktualūs gamintojams, norintiems kompaktiškame korpuse sujungti FM radiją su moderniomis belaidėmis ir skaitmeninėmis funkcijomis.
Kuriuose gaminiuose galima naudoti įmontuotą FM anteną?
Taikymo sritis yra platesnė nei tradicinių atskirų radijo imtuvų. Kol elektroninė sistema turi FM priėmimo funkciją ir užtikrina tinkamą įrengimo aplinką, galima apsvarstyti vidinę anteną.
| Taikymas | Tipinis reikalavimas | Vidinės antenos pranašumas |
|---|---|---|
| Automobilio garso | Stabilus FM priėmimas kompaktiškame valdymo bloke | Paslėptas montavimas |
| Bluetooth garsiakalbiai | FM funkcija kartu su belaidžiu garsu | Erdvę taupantis dizainas |
| Nešiojami radijo imtuvai | Kompaktiškas korpusas ir nešiojamas veikimas | Sumažintas išorinių komponentų skaičius |
| Žadintuvai | Integruota FM radijo funkcija | Švari gaminio išvaizda |
| Išmanioji garso įranga | Kelios funkcijos viename korpuse | Lankstus vidinis išdėstymas |
| Specializuoti imtuvai | Konkrečios programos RF integravimas | Pritaikoma konfigūracija |
Kokie veiksniai turi įtakos FM priėmimo našumui?
Tinkamo vardinio dažnio antenos pasirinkimas yra tik pirmas žingsnis. Realaus pasaulio našumą gali įtakoti keli papildomi veiksniai.
1. Montavimo vieta
Antena turi būti pastatyta taip, kad ji galėtų efektyviai priimti RF signalą. Įrengus jį šalia didelių laidžių komponentų arba didelio triukšmo grandinių, gali sumažėti praktinis veikimas.
2. PCB išdėstymas
PCB gali turėti įtakos antenos elektromagnetinei aplinkai. Inžinieriai turėtų atsižvelgti į atstumą tarp antenos ir procesorių, perjungimo maitinimo šaltinius, didelės spartos sąsajas ir kitus galimus trukdžių šaltinius.
3. Korpuso medžiaga
Plastikiniai ir nelaidūs korpusai paprastai sukuria kitokią RF aplinką nei metaliniai korpusai. Todėl galutinis korpusas turėtų būti įtrauktas į prototipo bandymus.
4. Kabelių maršrutas
Antenos laidą reikia nutiesti atsargiai ir laikyti atokiai nuo nereikalingų elektros triukšmo šaltinių. Nuoseklus kabelių maršrutas taip pat gali padėti išlaikyti pakartojamą gamybos našumą.
5. Imtuvo jautrumas
Antena negali kompensuoti visų priėmimo grandinės apribojimų. Kuriant produktą, antenos charakteristikos ir imtuvo veikimas turėtų būti vertinami kartu.
Kokias specifikacijas pirkėjai turėtų palyginti?
Pirkdamos FM anteną, perkančiosios komandos turėtų sudaryti techninių specifikacijų lapą prieš prašydamos kainos. Taip tiekėjų palyginimas tampa prasmingesnis ir sumažėja rizika pasirinkti komponentą tik pagal kainą.
| Specifikacija | Rekomenduojamas įvertinimas | Pirkimo svarba |
|---|---|---|
| Dažnių diapazonas | Patvirtinkite suderinamumą su reikiama FM juosta | Esminiai |
| Ferito medžiaga | Įvertinkite medžiagą ir nuoseklumą | Aukštas |
| Ritės apvija | Patikrinkite apvijų tikslumą ir pakartojamumą | Aukštas |
| Matmenys | Suderinkite turimą vidinę erdvę | Esminiai |
| Švino ilgis | Patvirtinkite PCB ir surinkimo reikalavimus | Vidutinis |
| Jungtis | Patikrinkite elektrinį ir mechaninį suderinamumą | Aukštas |
| Temperatūros diapazonas | Derinkite veiklos aplinką | Nuo vidutinio iki aukšto |
| Tinkinimas | Nustatykite, ar palaikomos OĮG specifikacijos | Aukštas |
Didelės gamybos atveju pirkėjai taip pat turėtų atsižvelgti į mėginių patvirtinimo procedūras, gaunamą patikrinimą, gamybos nuoseklumą, pakuotę, pristatymo laiką ir techninę pagalbą.
Kaip inžinieriai gali integruoti anteną į gaminį?
Sėkmingas antenos integravimo procesas turėtų prasidėti prieš užšaldant galutinį korpusą. Ankstyvas antenos tiekėjo, PCB inžinieriaus, mechanikos inžinieriaus ir gaminio gamintojo koordinavimas gali užkirsti kelią brangiam perprojektavimui.
- Apibrėžkite RF reikalavimą:Nustatykite tikslinį FM dažnių diapazoną ir imtuvo architektūrą.
- Rezervuoti įrengimo vietą:Prieš atlikdami mechaninį išdėstymą, nustatykite antenos vietą.
- Pateikite brėžinius:Pasidalykite turimais matmenimis ir prijungimo reikalavimais su antenos gamintoju.
- Sukurti pavyzdžius:Įvertinkite pritaikytus antenos prototipus numatytame gaminyje.
- Išbandykite visą komplektą:Išmatuokite priėmimą tikroviškomis veikimo sąlygomis.
- Užbaikite gamybos specifikacijas:Spynos matmenys, apvijų parametrai, kabeliai, jungtys ir tikrinimo kriterijai.
Prototipo bandymas yra ypač svarbus, nes antenos našumas, išmatuotas ne gaminyje, gali neatitikti našumo po to, kai antena sumontuota galutiniame korpuse.
Ko ieškoti FM antenos tiekėjui?
Tinkamas tiekėjas turėtų galėti pateikti daugiau nei katalogo komponentą. OĮG ir ODM projektams techninės komunikacijos ir pritaikymo galimybės gali būti tokios pat svarbios kaip pagrindinės antenos specifikacijos.
Vertindami Kinijos antenos gamintoją ar tiekėją, atsižvelkite į šiuos dalykus:
- Patirtis gaminant FM ir kitus RF antenos komponentus.
- Galimybė pritaikyti ferito šerdies matmenis ir apvijų konstrukcijas.
- Stabilus ritės apvijos ir komponentų surinkimo valdymas.
- Galimybė pritaikyti laidus, kaiščius ir jungtis.
- Mėginio kūrimas prieš masinę gamybą.
- Aiškūs techniniai brėžiniai ir gaminio specifikacijos.
- Gamybos partijų kokybės tikrinimo procedūros.
- Atsakingas bendravimas gaminio kūrimo metu.
„Qianmu“ daugiausia dėmesio skiria antenų kūrimui ir gamybai įvairioms elektroninėms programoms. Jo pritaikytas požiūris leidžia klientams aptarti dažnio reikalavimus, įrengimo matmenis, prijungimo būdus ir kitus konkrečiam projektui būdingus parametrus prieš užbaigiant gamybos sprendimą.
Įmontuota FM radijo antena DUK
Ar įmontuota FM radijo antena gali pakeisti išorinę teleskopinę anteną?
Daugeliui kompaktiškų elektroninių gaminių vietoj tradicinės teleskopinės antenos gali būti naudojama vidinė antena. Tačiau galutinis pasirinkimas priklauso nuo imtuvo konstrukcijos, gaminio struktūros, turimos įrengimo vietos ir reikalingo priėmimo našumo.
Koks FM dažnių diapazonas paprastai palaikomas?
Daugelis komercinių FM radijo programų veikia 88–108 MHz diapazone. Tiksli antenos konstrukcija turi būti suderinta su reikiamu dažnių diapazonu ir priėmimo grandine.
Ar anteną galima pritaikyti mažam korpusui?
Taip. Tinkinimas gali apimti ferito matmenis, ritės struktūrą, laido ilgį, gnybtų konfigūraciją ir kitus mechaninius reikalavimus. Prototipo testavimas rekomenduojamas, kai montavimo vieta yra labai ribota.
Ar antenos padėtis turi įtakos radijo priėmimui?
Taip. Įdėjimas gali turėti didelį poveikį. Netoliese esantys metaliniai komponentai, maitinimo grandinės, procesoriai, PCB pėdsakai, baterijos ir kabeliai gali pakeisti elektromagnetinę aplinką aplink anteną.
Ar antena turėtų būti išbandyta gatavo produkto viduje?
Taip. Tikrinant anteną tikrojo korpuso viduje, gaunama realesnė informacija apie galutinį priėmimo našumą, nei išbandant anteną kaip nepriklausomą komponentą.
Kodėl verta rinktis pritaikytą anteną, o ne standartinį modelį?
Pritaikytas modelis gali būti sukurtas atsižvelgiant į konkrečius gaminio matmenis, imtuvo sąsają, įrengimo vietą ir mechaninius apribojimus. Tai gali palengvinti integraciją ir sumažinti struktūrinių pakeitimų poreikį.
Ar jūsų produktui tinka įmontuota FM radijo antena?
Šiuolaikiniams elektroniniams gaminiams, kuriuose turi egzistuoti erdvė, išvaizda, patikimumas ir RF funkcionalumas, įmontuota antena gali būti praktiška alternatyva įprastiems išoriniams gaminiams. Jo sėkmė priklauso nuo viso inžinerinio proceso, įskaitant ferito pasirinkimą, ritės apviją, dažnio reikalavimus, PCB dizainą, montavimo vietą, gaubto struktūrą ir galutinio gaminio bandymus.
„Qianmu“ teikia pritaikytus integruotos FM radijo antenos sprendimus gamintojams, kuriantiems garso įrangą, automobilių elektroniką, nešiojamus radijo imtuvus, „Bluetooth“ garsiakalbius ir kitus FM palaikančius įrenginius. Jei turite konkretų dažnių diapazoną, korpuso dydį, kabelio poreikį arba imtuvo sąsają,susisiekite su mumisaptarti savo projektą ir sukurti antenos konfigūraciją, atitinkančią jūsų gaminio reikalavimus.
