Ant kūno dėvėta 4G/5G antena

„Shenzhen Qianmu Communication Technology Co., Ltd.“ yra vietinė 4G / 5G antenų prie kūno nešiojamų fotoaparatų tyrimų ir plėtros bei gamybos šaltinių gamykla.

Sukūrėme vidinę FPC plačiajuosčio Sub6G įmontuotą anteną, suderinamą su 4G LTE ir pagrindinėmis vietinėmis ir tarptautinėmis 5G Sub6G dažnių juostomis. Antenai buvo atliktas specializuotas našumo optimizavimas, siekiant išspręsti kompaktiškos įrenginio erdvės, metalinio ekranavimo, akumuliatoriaus trikdžių, signalo praradimo dėl žmogaus kūno susidėvėjimo ir atšiaurių lauko sąlygų iššūkius.

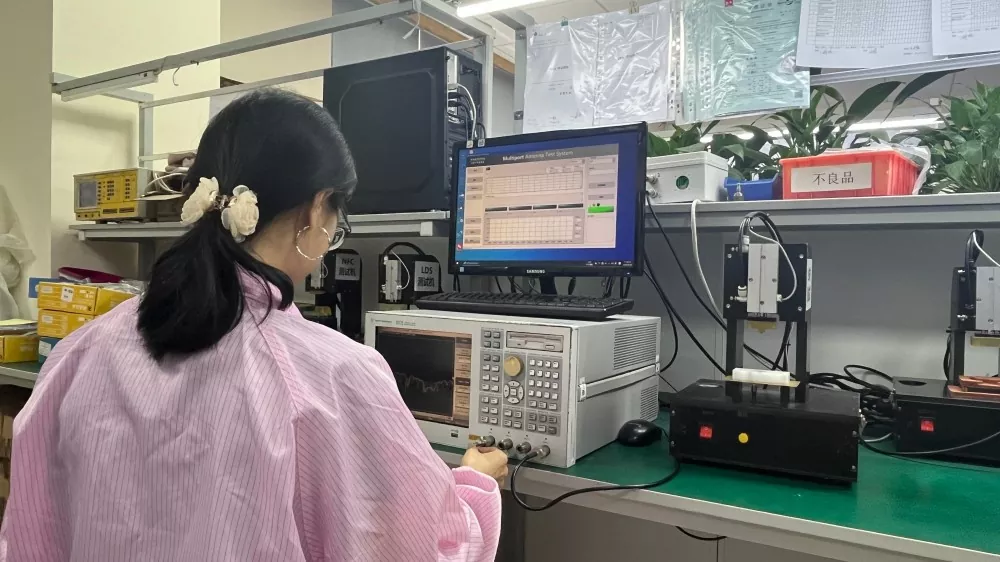

Antenoje naudojamas patikimas PI lankstus substratas ir ji tvirtinama pramoniniais klijais, todėl tinka kompaktiškoms įrenginių konstrukcijoms. Visi produktai yra visiškai OTA modeliavimo bandymai be aido kamerose, kad būtų galima atkartoti realią darbo aplinką. VNA ir OTA bandymų įrašai archyvuojami pagal gamybos partijas, o patikrinimo ataskaitas galima pateikti paprašius.

Profesionalus techninis apibrėžimas

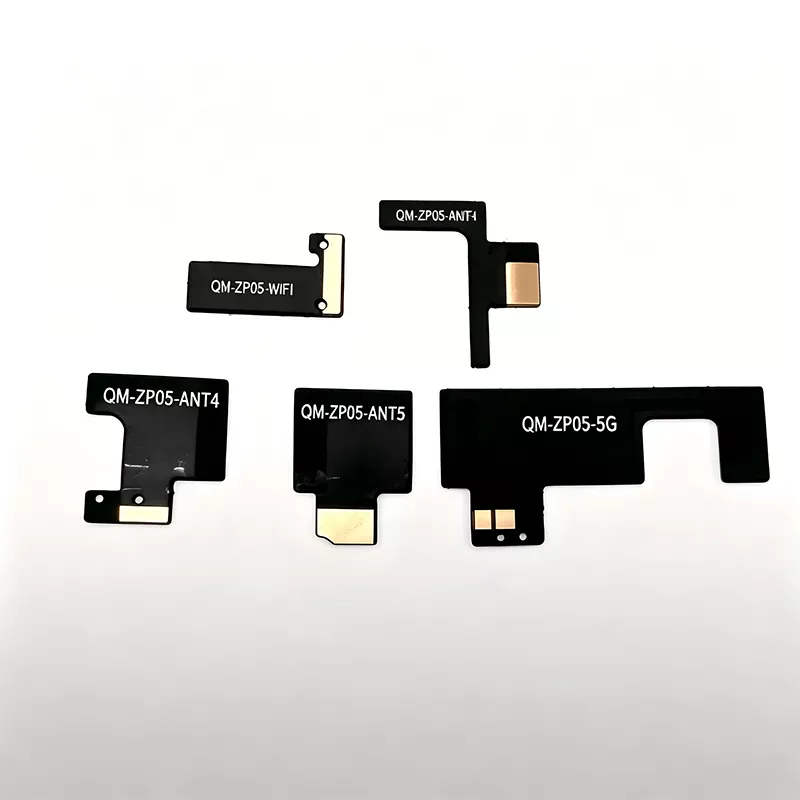

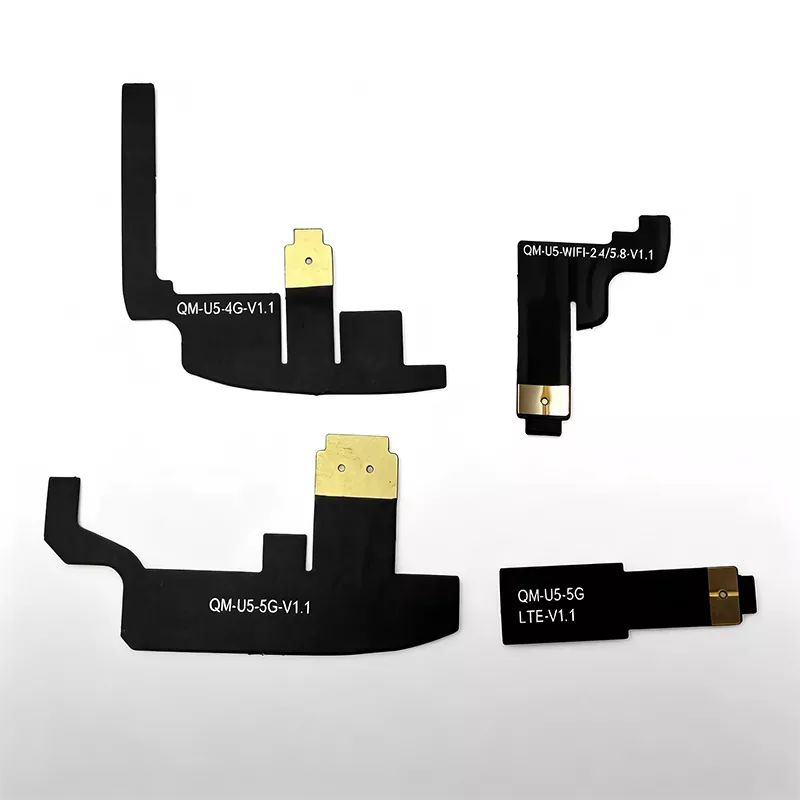

Mūsų kūno nešiojama fotoaparato 4G/5G antena yra plačiajuosčio ryšio PIFA FPC lanksti įmontuota Sub6G antena. Jis palaiko LTE juostas B1/B3/B5/B8/B20/B38/B40 ir pagrindines 5G Sub6G juostas N41/N78/N79. Antenoje naudojamas vibracijai atsparus, druskos purslams atsparus, labai lankstomas PI plėvelės substratas, kartu su pramoninio lygio aukštos temperatūros dvipusiais klijais ir U.FL/IPEX RF tiekimo linija, todėl ji puikiai tinka montuoti ant kūno nešiojamų fotoaparatų viduje.

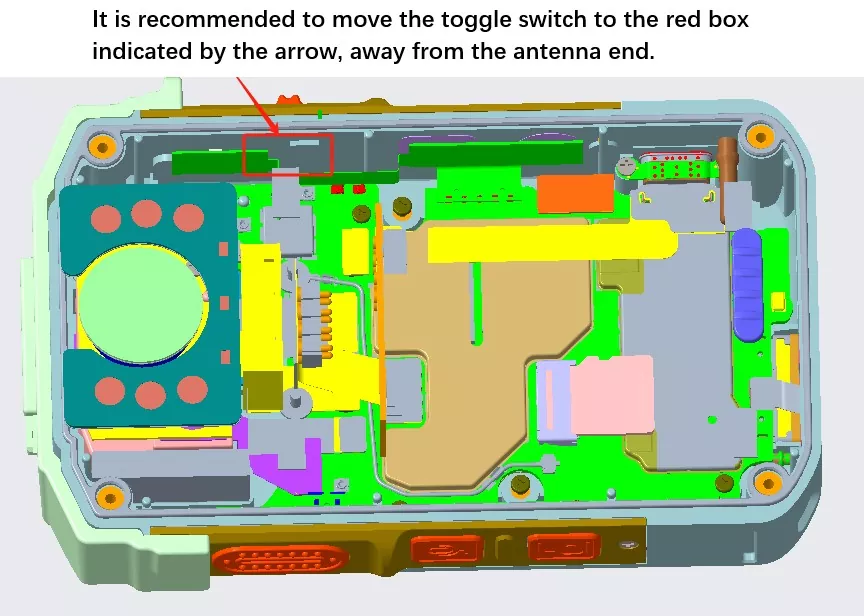

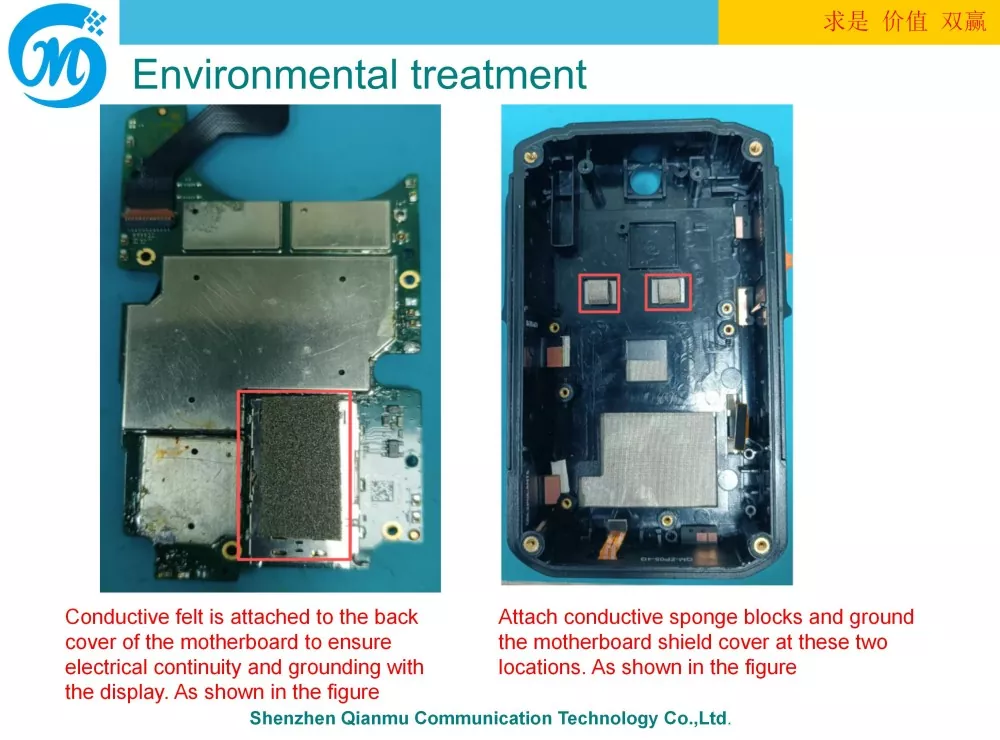

Skirtingai nuo įprastų IoT FPC antenų, projektavimo etape į modeliavimo aplinką įtrauktas visos sistemos 3D modeliavimas, įskaitant metalinį korpusą, ličio bateriją, fotoaparato laikiklį, pagrindinės plokštės ekrano dangtelį ir žmogaus kūno fantominį modelį.

Gamykloje iš anksto suderinta su 50Ω varža ir tuo pačiu metu atliekami kritimo, temperatūros ciklų, druskos purškimo ir drėgmės patikimumo bandymai. Tai sumažina klientų sistemų integravimo darbo krūvį ir sutrumpina policijos techninės įrangos projektų kūrimo ciklą.

Visas antenos veikimo principas

Visą anteną sudaro FPC spinduliuojantis laidininkas, pramoninis lipnus pagrindo sluoksnis, U.FL bendraašis tiektuvas ir pagrindinės plokštės RF suderinimo tinklas, leidžiantis dvikrypčiai konvertuoti aukšto dažnio elektromagnetines bangas, kad būtų galima perduoti ir priimti 4G/5G korinio ryšio signalą.

Perdavimo metu įrašymo įrenginio ryšio modulis vaizdo srautus, SOS įspėjimus ir vietos duomenis konvertuoja į aukšto dažnio elektrinius signalus, kurie bendraašiu kabeliu perduodami į FPC rezonansinę struktūrą. Tada šie signalai paverčiami 4G/5G elektromagnetinėmis bangomis išoriniam spinduliavimui, siunčiant įrodymų informaciją į bazinę stotį.

Priėmimo metu antena fiksuoja elektromagnetines bangas iš bazinės stoties ir paverčia jas elektriniais signalais, kurie vėliau perduodami atgal į modulį, kad būtų užbaigta planavimo komanda ir nuotolinis parametrų priėmimas.

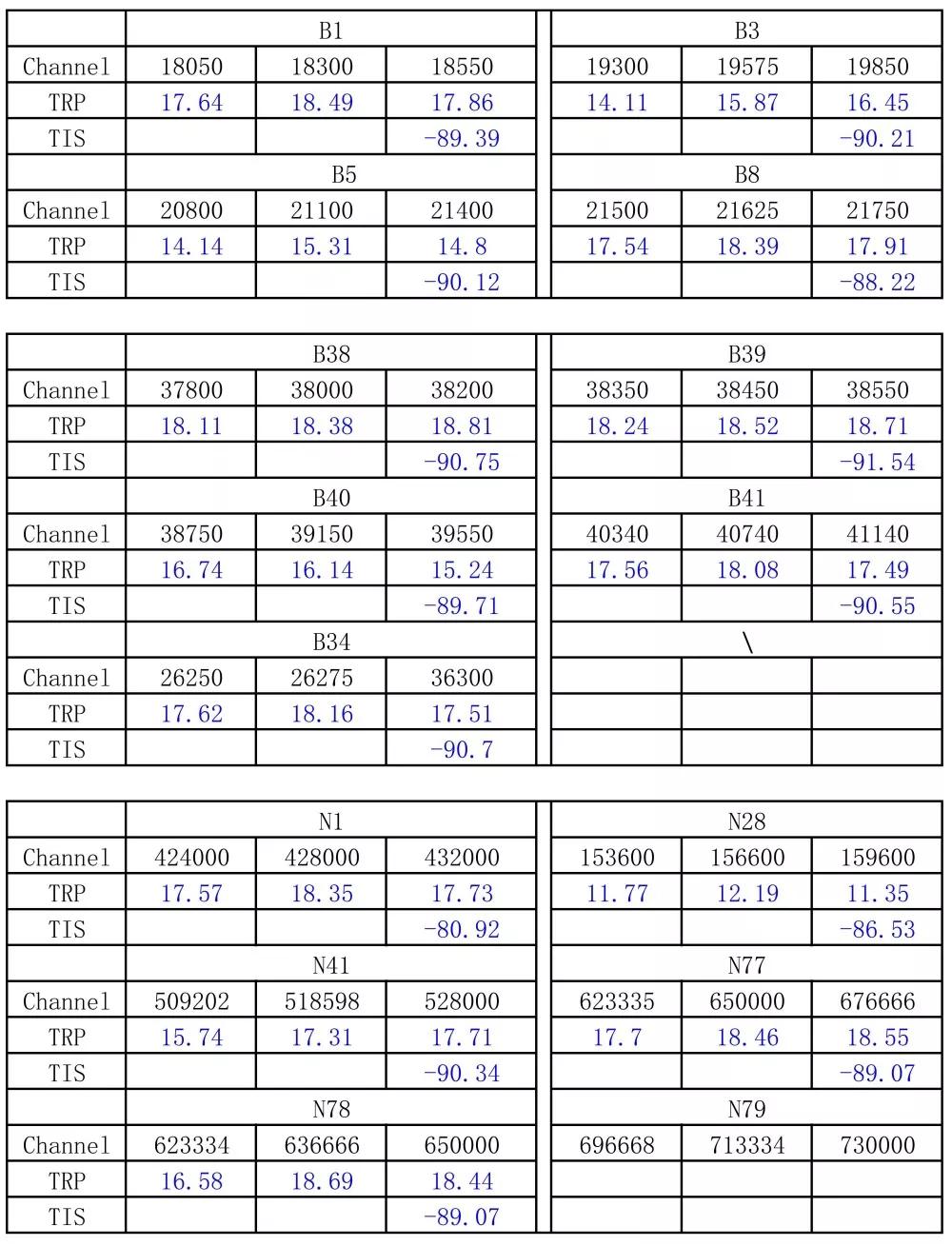

Siekiant kompensuoti radijo dažnio praradimą, atsirandantį dėl nešiojimo ant žmogaus nugaros, našumas pagerinamas imituojant aidomą kamerą naudojant žmogaus kūno fantominį modelį, todėl TIS priėmimo jautrumas pagerinamas 22,8 dB, palyginti su įprastomis FPC antenomis. Imituojamomis dėvėjimo sąlygomis standartinės LTE B8 antenos efektyvumas yra tik 40,46%, o Qianmu antena pasiekia ≥52% žemo dažnio LTE ir ≥47% 5G N78. Kiekviena partija atrenkama ir pakartotinai tikrinama naudojant VNA, o testavimo kreivės ir gamybos įrašai archyvuojami, kad klientas galėtų patikrinti.

Suderinami įrenginiai ir priedai

Suderinamas su galutiniais įrenginiais

1. Viešojo saugumo ir kelių policijos 4G/5G didelės raiškos teisėsaugos kūno kamera

2. Kūno kamera miesto valdymo, kelių administravimo ir priešgaisrinės tarnybos audiovizualinių įrodymų rinkimui

3. Sprogimui atsparus savaime saugus teisėsaugos registratorius, skirtas chemijos ir kasybos pramonei

4. Galios tikrinimo vieno kareivio įrašymo terminalas

5. Užjūrio eksporto 4G/5G vieno kareivio teisėsaugos įrenginys

Suderinamas komunikacijos modulis

- 4G LTE Cat.1 / Cat.4 ryšio modulis 5G Sub-6GHz buitinis / importuotas ryšio modulis 4G+5G+WiFi kelių režimų integruotas ryšio modulis

Gamykloje tiekiamos medžiagos gamybai

U. Įvairaus ilgio FL/IPEX koaksialiniai kabeliai, armavimo plieno plokštės ir aukštai temperatūrai atspari druskai pramoninė lipni pagrindo dalis. Pritaikomas kabelio ilgis ir jungties specifikacijos, pagrįstos pagrindinės plokštės dizainu, kad klientams būtų sumažintas antrinis apdorojimas.

Techninės specifikacijos

Antenų pirkimo ir atrankos vadovas

1. Sutelkite dėmesį į realaus pasaulio matavimo duomenis iš visų prietaisų, nešiojamų ant kūno, o ne pasikliaukite vien laisvos vietos parametrais. Įprastuose gamintojo duomenų lapuose pateikiami matavimai, atlikti ant plikų lentų; našumas žymiai pablogėja, kai įmontuotas į įrenginio korpusus ir nusidėvėjęs. Pirkdami visada prašykite visos sistemos VNA/OTA bandymų ataskaitų ir nepasikliaukite vien teorinėmis specifikacijomis.

2. Pirmenybę teikite šaltinių gamyklai, turinčiai patirties masinėje vieno kario teisėsaugos įrangos gamyboje. Vieno kario prietaisų iššūkiai yra susiję su trikdžiais, kuriuos sukelia metaliniai korpusai ir baterijos, žmogaus kūno nusidėvėjimas ir atšiauri aplinka. Gamyklos, turinčios ankstesnę projektų patirtį, gali pateikti ankstyvas konstrukcijų ir PCB rekomendacijas, sumažindamos pelėsių modifikacijų ir perdirbimo poreikį.

3. Atskirkite vietines ir tarptautines dažnių juostas ir aiškiai apibrėžkite patikimumo tikrinimo standartus. Vietiniams projektams patvirtinkite LTE B1/B3/B5/B8/B20 ir 5G N41/N78/N79; eksporto projektams patvirtinkite atitinkamas užjūrio dažnių juostas. Reikalauti atlikti lašų, ​​druskos purškimo ir aukštos / žemos temperatūros mėginių ėmimo bandymus. Vartotojams skirtos antenos negali atitikti policijos lauko operacijų reikalavimų.

4. Vertinkite RF technines paslaugas ir venkite vien kainų palyginimo. Kuriant projektą dažnai susiduriama su trukdžiais, dažnio nuokrypiais ir pablogėjusia dėvėjimosi charakteristika. Tarpininkams trūksta RF techninių galimybių; teikti pirmenybę gamintojams, kurie gali pateikti išdėstymo rekomendacijas ir padėti pašalinti visus sistemos gedimus.

Kodėl verta rinktis „Shenzhen Qianmu Communications“.

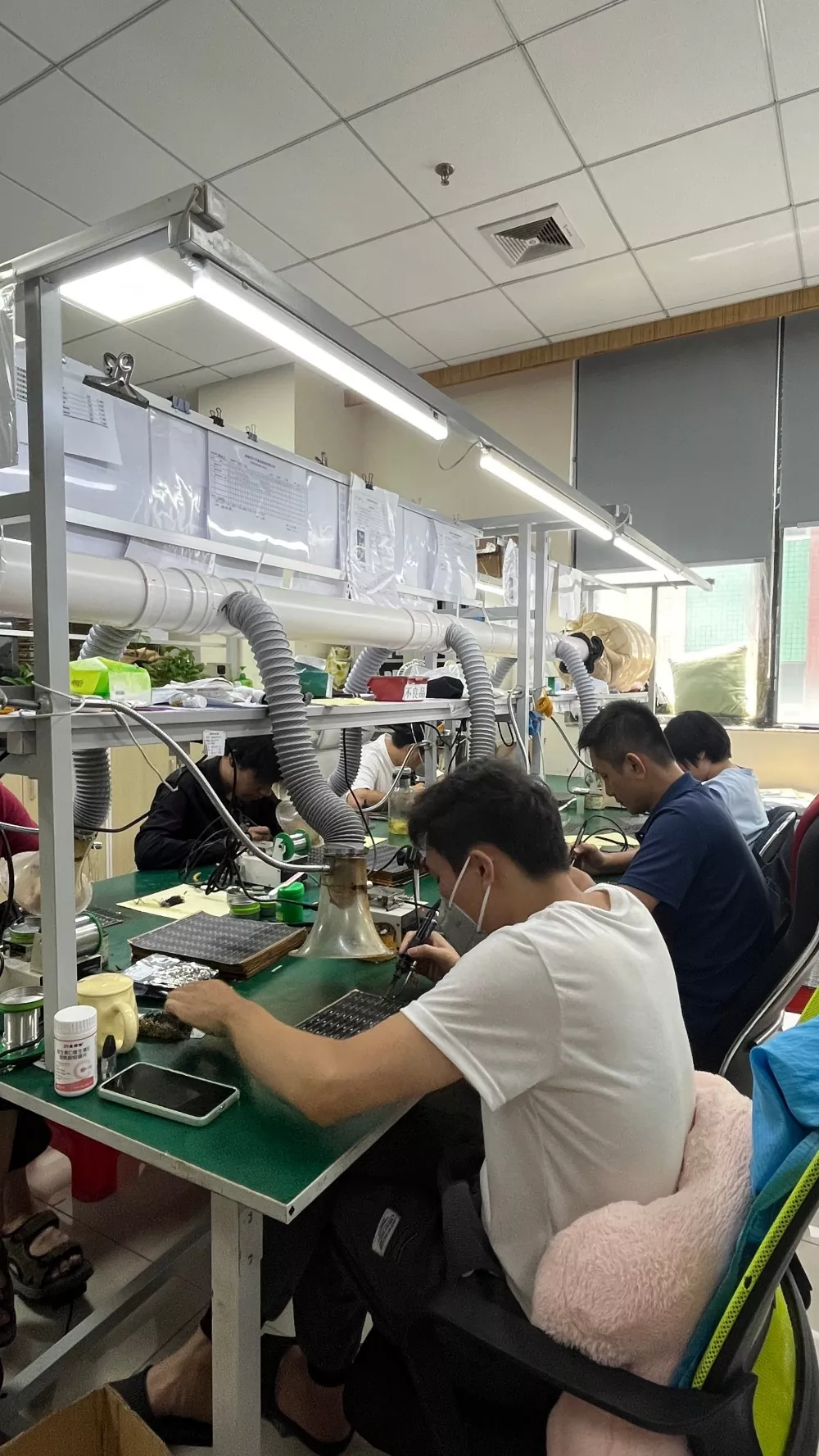

1. Tiesioginis tiekimas iš šaltinio gamyklos be tarpininkų antkainių. Vidaus gamybos linija atlieka FPC pjovimą, sutvirtinimą, lipnią pagrindą ir visą elektros patikrinimą. Konkurencingos masinių užsakymų kainos, palaikomas ilgalaikis tiekimas, tinkamas policijos viešųjų pirkimų konkurso projektams.

2. Specializuojamės individualios karių įrangos gamyboje, esame giliai įsitraukę į ankstyvosios stadijos MTTP ir turime didelę įvairių ant kūno nešiojamų kamerų ir vieno kario terminalų masinės gamybos ir diegimo patirtį. Naujiems projektams galime priimti 3D projektus, pateikti antenos išdėstymo ir atstumo apribojimų sprendimus, išvengti projektavimo trūkumų ir sumažinti formų modifikavimo išlaidas.

3. Lankstus OEM/ODM pritaikymas palaiko netaisyklingą FPC pjovimą, tiektuvo ilgį, jungties specifikacijas ir dažnių juostos koregavimą; standartinis mėginio pristatymas per 35 darbo dienas.

4. Užpildyti užsienio prekybos palaikymo galimybes [Paveikslėlio rezervuaras: Sertifikavimo dokumentų rinkinys (CE, FCC, RoHS, ISO)] Įmonė turi nepriklausomas importo ir eksporto teises ir turi pilną kvalifikacijų rinkinį. Mes galime pateikti angliškas technines specifikacijas ir bandymų ataskaitas, palaikyti FOB Shenzhen prekybos sąlygas ir susisiekti su užsienio saugumo sprendimų tiekėjais ir pirkėjais.

5. Visapusis techninis aptarnavimas po pardavimo: jei visame įrenginyje atsiranda 4G/5G signalo anomalijų, RF inžinieriai padės nustatyti pagrindinę priežastį (anteną, struktūrą ar modulį), neskubėdami priskirdami problemos antenos problemoms. Nuolatinis techninis bendradarbiavimas užtikrinamas atliekant mėginių testavimą, bandomąją gamybą ir masinės gamybos etapus.

DUK

1 klausimas: ar ant kūno nešiojamos kameros 4G/5G antena gali būti bendrinama su „Wi-Fi“ moduliu?

A: Ši antena skirta 4G LTE/5G Sub6G korinio ryšio juostoms. Jei reikalinga Wi-Fi funkcija, rekomenduojama sukonfigūruoti atskirą Wi-Fi anteną, nes naudojant tą pačią anteną gali kilti trikdžių ir pablogėti korinio ryšio našumas.

2 klausimas: ant kūno nešiojama kamera turi netaisyklingą vidinę ertmę; ar antena palaiko individualų pjovimą, kad tiktų tokioms formoms?

A: palaiko individualų pjovimą. Klientas pateikia 3D korpuso brėžinius, o mes įvertiname laisvą erdvę, kad pasiūlytume formos dizainą, užbaigtume prototipų kūrimą ir atliktume viso įrenginio tinkamumo bandymus realiame pasaulyje.

3 klausimas: ar yra kokių nors kitų būdų apsaugoti FPC anteną, be lipnios pagrindo?

A: Masinei ant kūno nešiojamų fotoaparatų su kompaktišku korpusu gamybai pagrindinis metodas yra pramoninis klijavimas. ZIF jungtys užima daug vietos ir yra retai naudojamos; Griežtai draudžiama užveržti antenos laidininko sritį, nes tai gali sugadinti anteną ir sugesti po smūgio.

4 klausimas: ar prastas 4G/5G signalas ant kūno nešiojamoje kameroje visada dėl antenos kokybės problemų?

A: Nebūtinai. Dauguma signalo problemų kyla dėl nepakankamo atstumo, antenų arti metalinių trukdžių šaltinių, laisvų jungčių arba žmogaus kūno modeliavimo trūkumo. Inžinieriai gali atkurti veikimo sąlygas, kad tiksliai nustatytų pagrindinę problemos priežastį.

5 klausimas: ar palaikomas gamyklos auditas? Ar kvalifikacijos dokumentus galima pateikti trečiosioms šalims?

A: Gamyklos auditas vietoje palaikomas susitarus. Galimos elektroninės ISO, RoHS, CE, FCC ir partijos testavimo ataskaitų versijos; policijos pirkimų konkursui gali būti pateikiamos antspauduotos popierinės kopijos.
