Body Cam GPS antena

Kas yra kūno kameros GPS antena

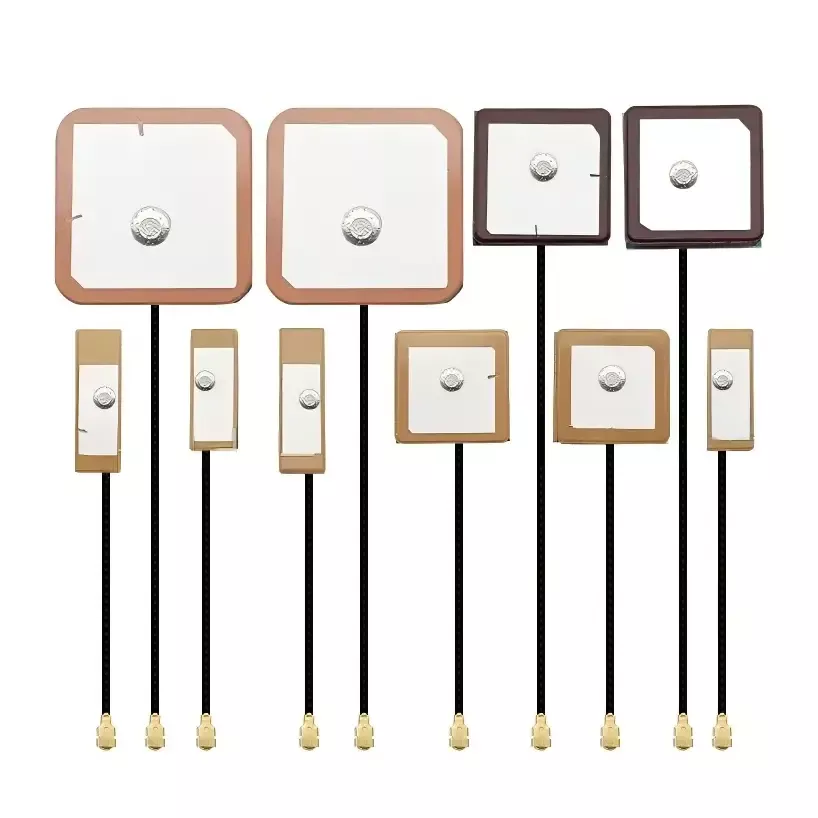

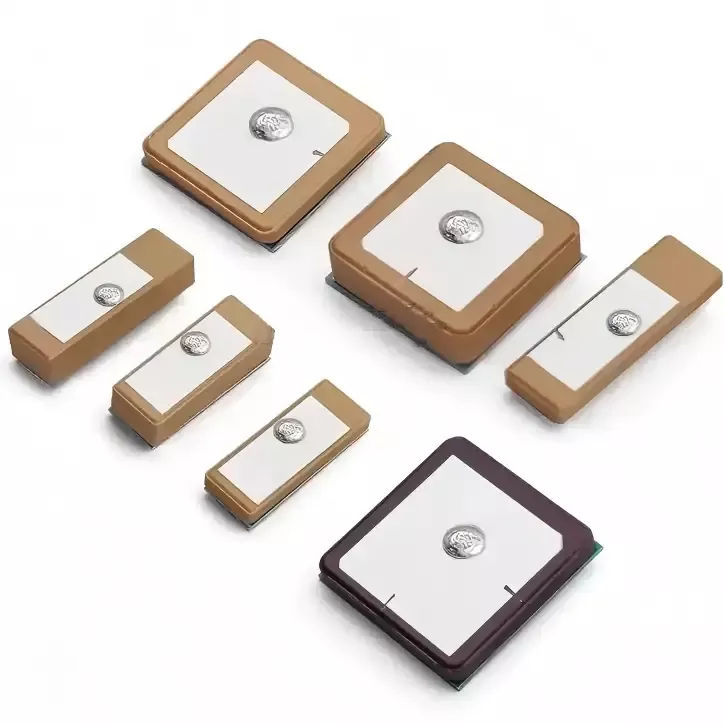

„Body Cam GPS Antenna“ yra pramoninio lygio GNSS keraminė antena, specialiai sukurta vieno kario teisėsaugos įrodymų rinkimo terminalams. Jis suderinamas su keliomis palydovinėmis sistemomis, įskaitant GPS, BeiDou, GLONASS ir Galileo, ir turi dešinės pusės žiedinės poliarizacijos (RHCP) struktūrą, kad prisitaikytų prie pasaulinių palydovinės navigacijos signalų poliarizacijos charakteristikų.

Tvirtas keraminės antenos dizainas užtikrina puikų kryptingumą ir gerą prisitaikymą prie aplinkos. Net esant sudėtingoms sąlygoms, tokioms kaip kliūtys ant kūno, metalinis ekranas nuo įrangos, miesto pastatų užblokavimas ar didelės spartos mobiliosios operacijos, jis pateikia stabilius padėties nustatymo duomenis. Tai užtikrina tikslius ir atsekamus garso ir vaizdo teisėsaugos įrašų geografinės vietos vandenženklius, leidžiančius sukurti išsamią ir reikalavimus atitinkančią įrodymų grandinę.

Darbo principas

Body Cam GPS antena veikia remiantis profesionaliais palydovinės navigacijos RF priėmimo principais. Visa darbo eiga buvo patikrinta atliekant laboratorinius bandymus be aido ir atliekant lauko bandymus realiame lauke, užtikrinant aiškią veikimo logiką ir stabilų veikimą. Jį visų pirma sudaro trys pagrindiniai komponentai:

1. Palydovinio signalo gavimas: gaminyje yra pagrindinė didelės dielektrinės keramikos dielektrinė mikroschema, kuri efektyviai fiksuoja L1 juostos palydovinės navigacijos signalus ore. Dėl specialios dešinės pusės žiedinės poliarizacijos jis veiksmingai sumažina signalo susilpnėjimą, atsirandantį dėl įrenginio sukimosi arba žmogaus kūno kliūčių, ir išsprendžia tokias įprastas problemas, kaip prastas signalo priėmimas ir nesėkmingas palydovų gavimas miesto vietovėse, kuriose yra tankūs pastatai, arba kalnuotuose ir atokiuose regionuose, kur vyrauja kelių krypčių atspindžiai.

2. Signalo filtravimas ir apsauga nuo trukdžių: antena turi integruotą tikslią varžos suderinimo grandinę, kuri automatiškai išfiltruoja triukšmo trukdžius, kuriuos sukuria 4G/5G modulis, Wi-Fi modulis ir akumuliatoriaus maitinimo šaltinis kūno kameroje. Jis izoliuoja grynus GNSS palydovinius signalus, efektyviai pašalindamas padėties nustatymo anomalijas, šuolio taškus ir trajektorijos pertrūkius, kuriuos sukelia vidinis RF perjungimas.

3. Duomenų analizė ir išvestis: filtruotas ir optimizuotas stabilus palydovo signalas perduodamas į įrenginio pagrindinės plokštės padėties nustatymo lustą, kuris realiu laiku analizuoja tikslius platumos ir ilgumos, greičio, laiko ir aukščio duomenis. Ši informacija tuo pačiu metu sinchronizuojama kaip įrašytų vaizdo ir garso failų geografinės vietos vandenženkliai teisėsaugos operacijų metu, kad būtų galima visiškai sekti, atsekti ir atkurti vykdymo trajektorijas.

Diegimo ir naudojimo vadovas

1. Diegimo vietos pasirinkimas

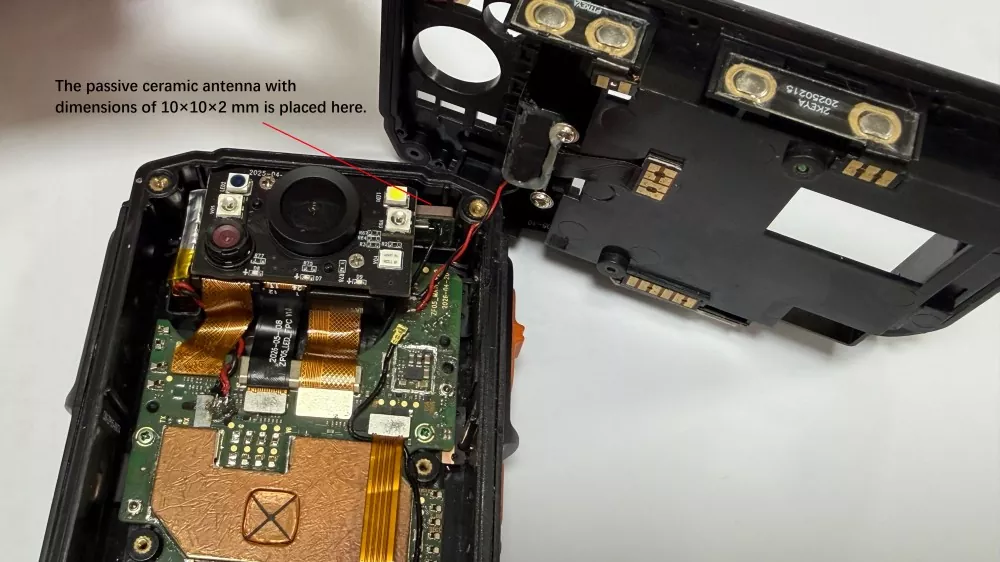

Keraminės antenos spinduliuotės šerdies srities neturi tiesiogiai uždengti arba užstoti metaliniai korpusai, akumuliatoriaus elementai ar metaliniai laikikliai. Įrenginį rekomenduojama montuoti nemetalinėje zonoje virš kūno kameros vidaus, išlaikant saugų ne mažiau kaip 15 mm atstumą nuo 4G/5G ir Wi-Fi antenų, kad būtų išvengta bendro kanalo trikdžių ir būtų užtikrintas netrukdomas palydovinio signalo priėmimas.

2. Suvirinimo ir tvirtinimo specifikacijos

Kai naudojate smeigtines keramines antenas, įsitikinkite, kad litavimo jungtys yra pilnos, be šaltojo litavimo, praleisto litavimo arba atsijungusio litavimo. SMT paviršiuje montuojamų gaminių atveju griežtai laikykitės gamyklos montavimo proceso standartų, kad būtų užtikrintas plokščias ir saugus PCB paviršiaus išlygiavimas. Surinkdami nenaudokite per didelės jėgos keraminiam lustui, kad išvengtumėte vidinių mikroįtrūkimų ir vėliau pašalintumėte galimus paslėptus signalo gedimus.

3. Apsaugos nuo trukdžių veikimas

Sumontavę anteną, izoliacine juosta atskirkite anteną nuo maitinimo modulio ir pagrindinės plokštės didelės galios srities, kad sumažintumėte elektros trukdžius. Antenos laidus nutieskite taip, kad jie nebūtų lygiagrečiai elektros linijoms dideliais atstumais, taip išvengiant signalo svyravimų ir nestabilios padėties šaltinyje.

4. Išsamūs mašinos derinimo ir tikrinimo standartai

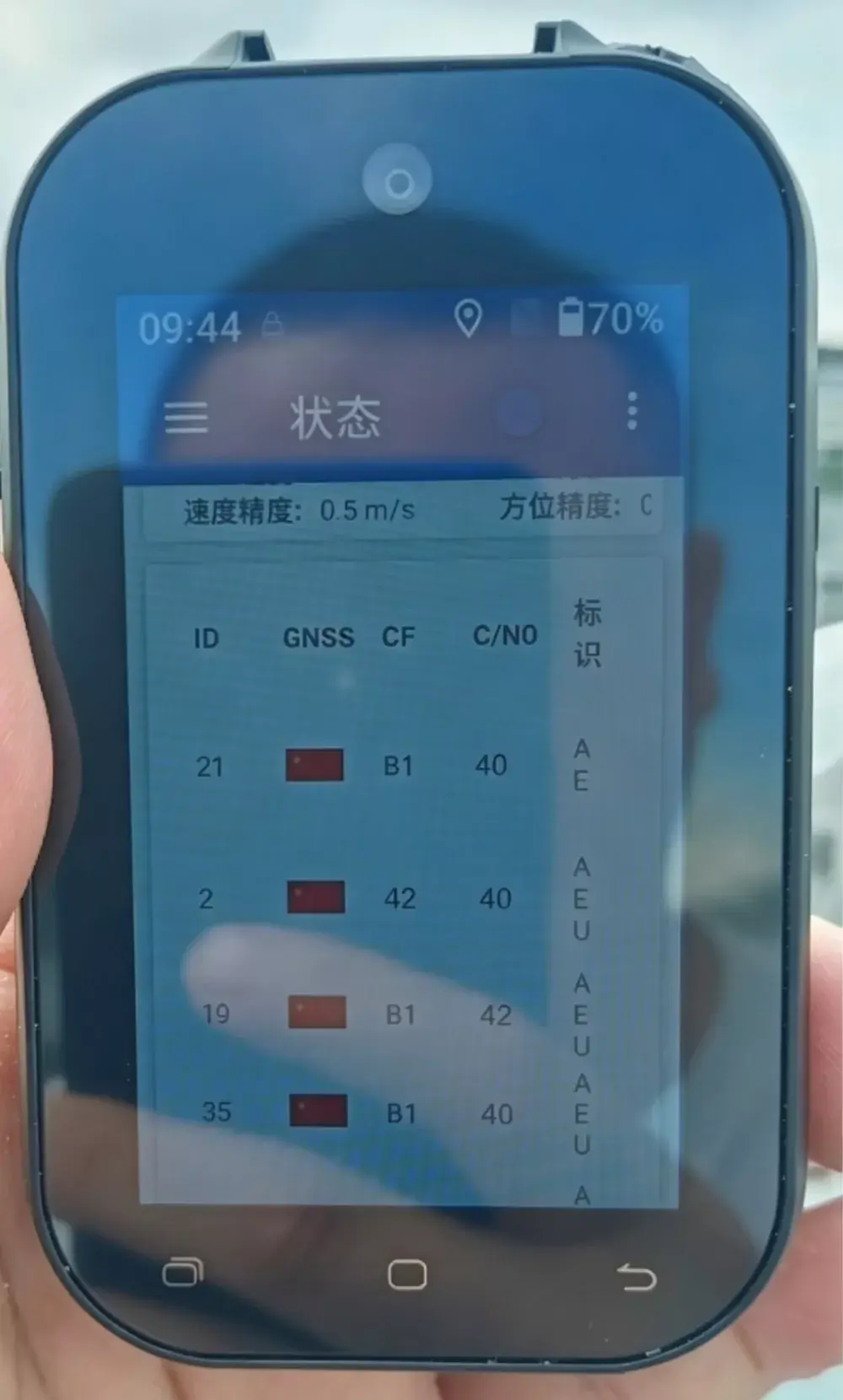

Baigus surinkti įrenginį, turi būti atliktas lauko realaus pasaulio žvaigždžių gavimo bandymas; vien patalpų vienos plokštės testavimo nepakanka. Pagrindiniai parametrai, kuriuos reikia patikrinti, apima palydovų, gautų šalto ir karšto paleidimo metu, skaičių, padėties nustatymo tikslumą ir trajektorijos tęstinumą, užtikrinant, kad antenos veikimas atitiktų specifikacijas po galutinio surinkimo ir užkertant kelią partijos kokybės problemoms.

Kaip išsirinkti kvalifikuotą GPS anteną

Daugeliui pirkimų ir įrangos kūrimo personalo trūksta radijo dažnių žinių, todėl dažnai jie perka civilines antenas žemomis kainomis. Dėl to gaminio veikimas neatitinka standartų, projektai nepriimami ir atsiranda didelio masto gedimų po pardavimo. Remdamiesi ilgamete pramonės patirtimi, apibendrinome keturis pagrindinius pramonės vykdymo įrangos antenų pasirinkimo kriterijus:

1. Pirmenybę teikite pramoninės klasės specializuotoms medžiagoms: griežtai atsisakykite įprastų civilinių keraminių žaliavų naudojimo ir turi pasirinkti pramoninio lygio keraminius pagrindus, pasižyminčius dideliu temperatūros tolerancijos ir anti-trukdžių savybėmis, tinkančiomis sudėtingoms eksploatavimo sąlygoms, užtikrinant ilgalaikį stabilų veikimą ekstremaliose lauko aplinkose.

2. Sutelkite dėmesį į faktinius bandymų duomenis, atmeskite teorinius parametrus: dauguma gamintojų rinkoje pateikia tik teorines specifikacijas be realaus testavimo palaikymo. Garsūs originalūs gamintojai gali pasiūlyti tamsios patalpos bandymų ataskaitas, lauko lauko bandymų vaizdo įrašus ir senėjimo aukštoje temperatūroje bandymų duomenis – parametrus, kurie yra tikri ir kuriuos galima patikrinti.

3. Pasirinkite specializuotus optimizuotus teisėsaugos įrangos gaminius: standartinės navigacijos antenos nėra optimizuotos kelių antenų, metalinio ekranavimo ar žmogaus kūno kliūčių sambūviui teisėsaugos įrenginiuose, todėl jos netinkamos vieno kario įrenginio veikimo sąlygoms. Norint išspręsti pagrindinę vidinių RF trukdžių problemą, būtina pasirinkti specialiai suprojektuotas antenas, specialiai pritaikytas teisėsaugos terminalams.

4. Pirmenybę teikite tiesioginiam bendradarbiavimui su šaltinių gamyklomis: rinkitės Kinijos gamintojus, turinčius integruotas mokslinių tyrimų ir plėtros, pavyzdžių modifikavimo, masinės gamybos ir garantinio aptarnavimo galimybes. Tai įgalina greitą pritaikymą, stabilų tiekimą, greitą palaikymą po pardavimo ir išvengia tokių problemų, kaip tarpininkų daromas kainų antkainis ir techninio koordinavimo komunikacijos spragų.

DUK

1 klausimas: ar ši keraminė antena gali būti suderinama su visų gamintojų ant kūno nešiojamomis kameromis?

Suderinamas su didžiąja dauguma komerciškai prieinamų 4G/5G ant kūno nešiojamų teisėsaugos kamerų, sprogimui atsparių įrodymų rinkimo terminalų ir lauko apžiūros kamerų, taip pat palaiko pasirinktines nestandartines konfigūracijas, tiksliai pritaikytas įrenginio struktūrai, sąsajoms ir matmenims.

2 klausimas: kokiais konkrečiais būdais keraminė antena pranoksta FPC anteną?

Pagrindiniai patobulinimai apima greitesnį palydovų gavimą, sumažintą padėties nustatymo klaidą, nepertraukiamą sekimą ir žymiai pagerintą anti-interferenciją, antivibraciją ir atsparumą temperatūrai – nuo ​​didelio šalčio iki didelio karščio. Šie atnaujinimai visiškai išsprendžia padėties nustatymo klaidas sudėtingomis lauko sąlygomis ir žymiai sumažina įrangos po pardavimo įkainius.

3 klausimas: ar palaikote pritaikymą, mėginių ėmimą ir nedidelius bandomuosius užsakymus?

Palaikykite! Kaip tiesioginis gamintojas, siūlome prototipų kūrimo, mažų partijų bandomuosius užsakymus ir didelės apimties masinės gamybos paslaugas, kurias galima visiškai pritaikyti pagal klientų brėžinius ir veikimo reikalavimus.

4 klausimas: ar produktas gali būti naudojamas eksportui į užsienį? Ar visi reikalingi sertifikatai yra užpildyti?

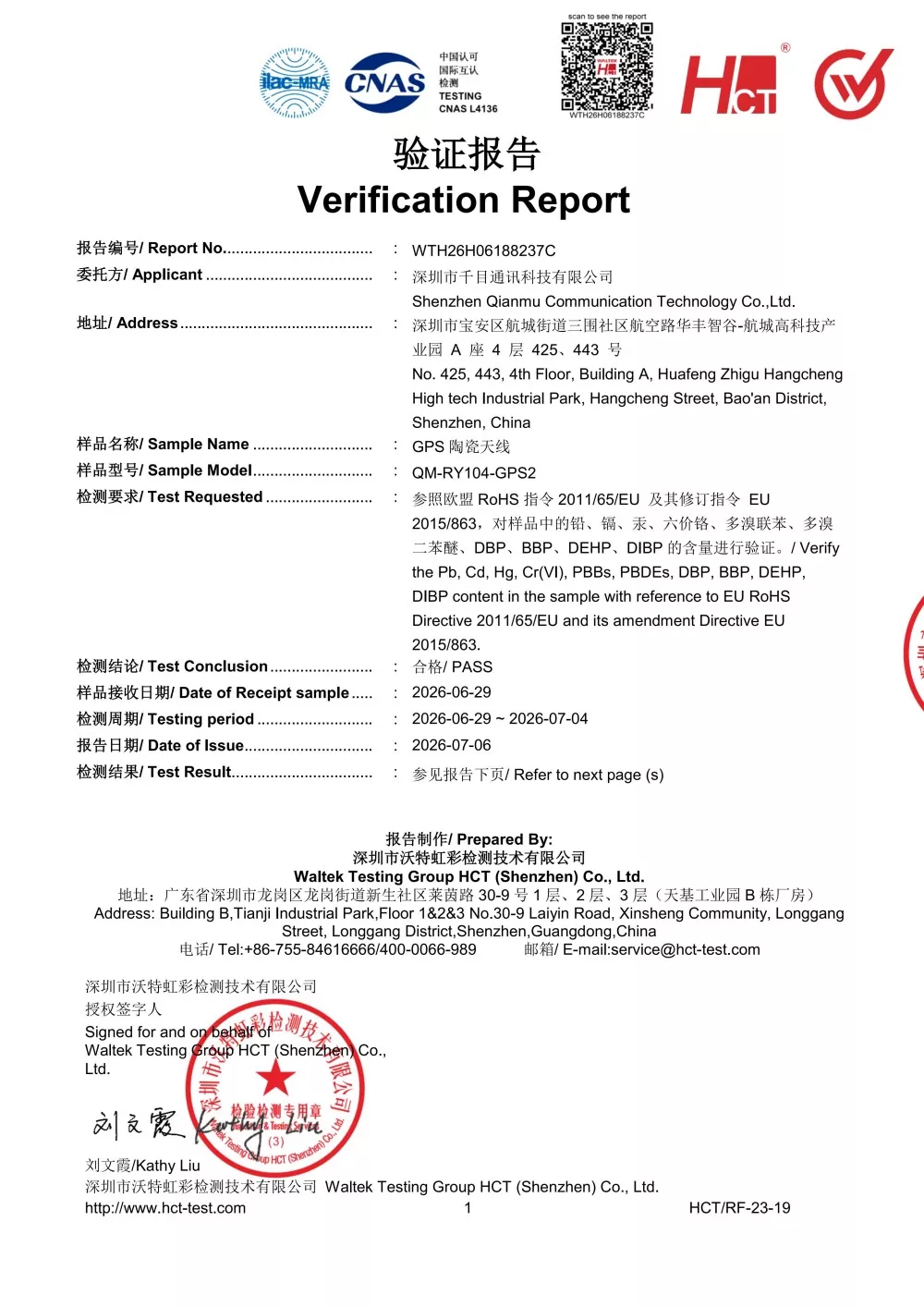

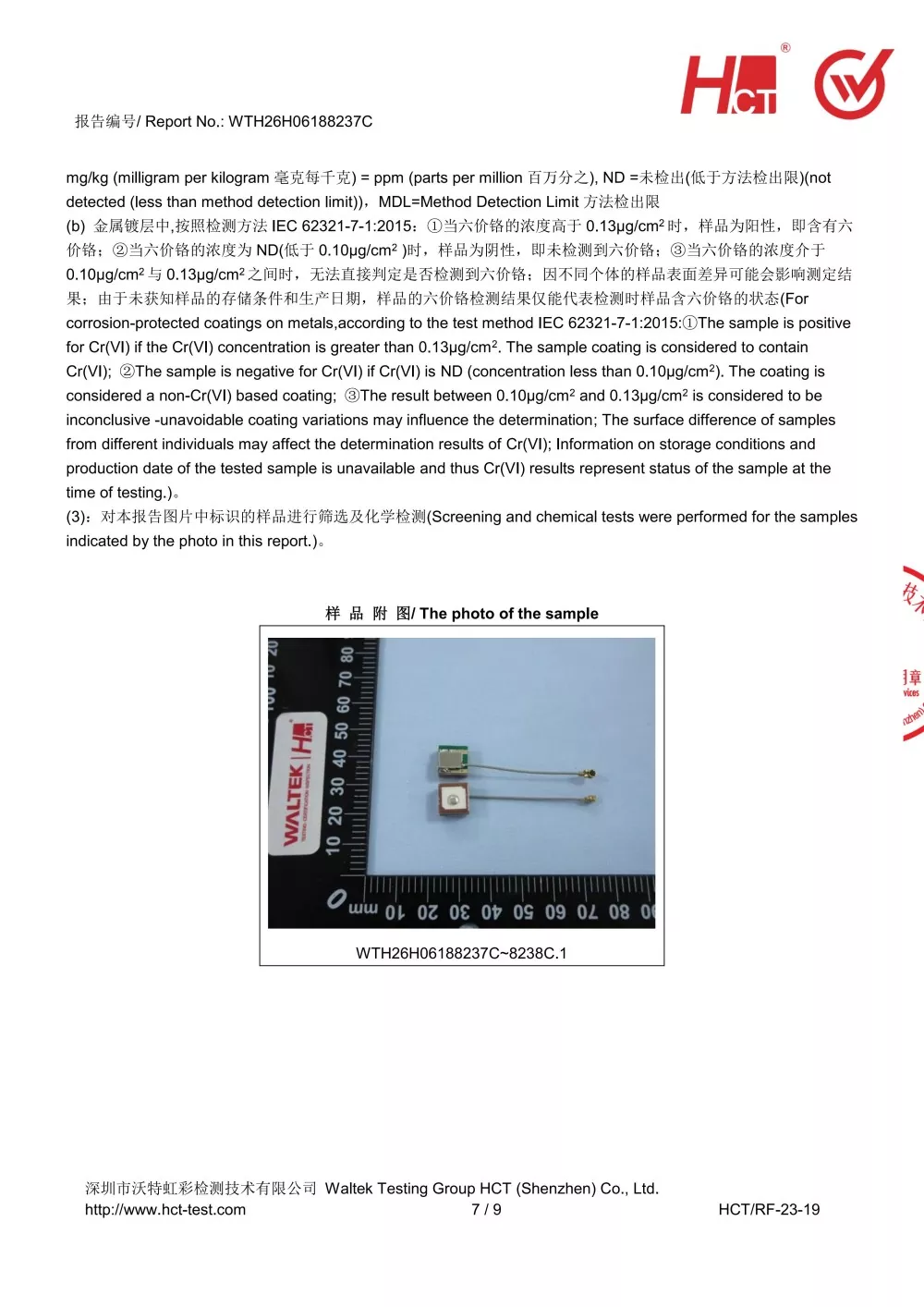

Visi produktai turi visus eksporto sertifikatus, įskaitant CE, FCC ir RoHS, atitinkančius pasaulinius standartus ir leidžiančius be rūpesčių eksportuoti į Europą, Ameriką, Pietryčių Aziją, Artimuosius Rytus ir visus kitus regionus.

5 klausimas: ar gaminio veikimas yra stabilus esant ypač aukštai ir žemai temperatūrai?

Gaminys pasižymi pramoninio lygio plačios temperatūros dizainu, atlikus griežtus senėjimo aukštoje ir žemoje temperatūroje ciklo testus, minimaliai pablogėjus aplinkose nuo -40°C iki +75°C, todėl jis visiškai tinkamas lauko, kasybos, didelio šalčio ir aukštos temperatūros sąlygomis visą parą.
