Lora antena

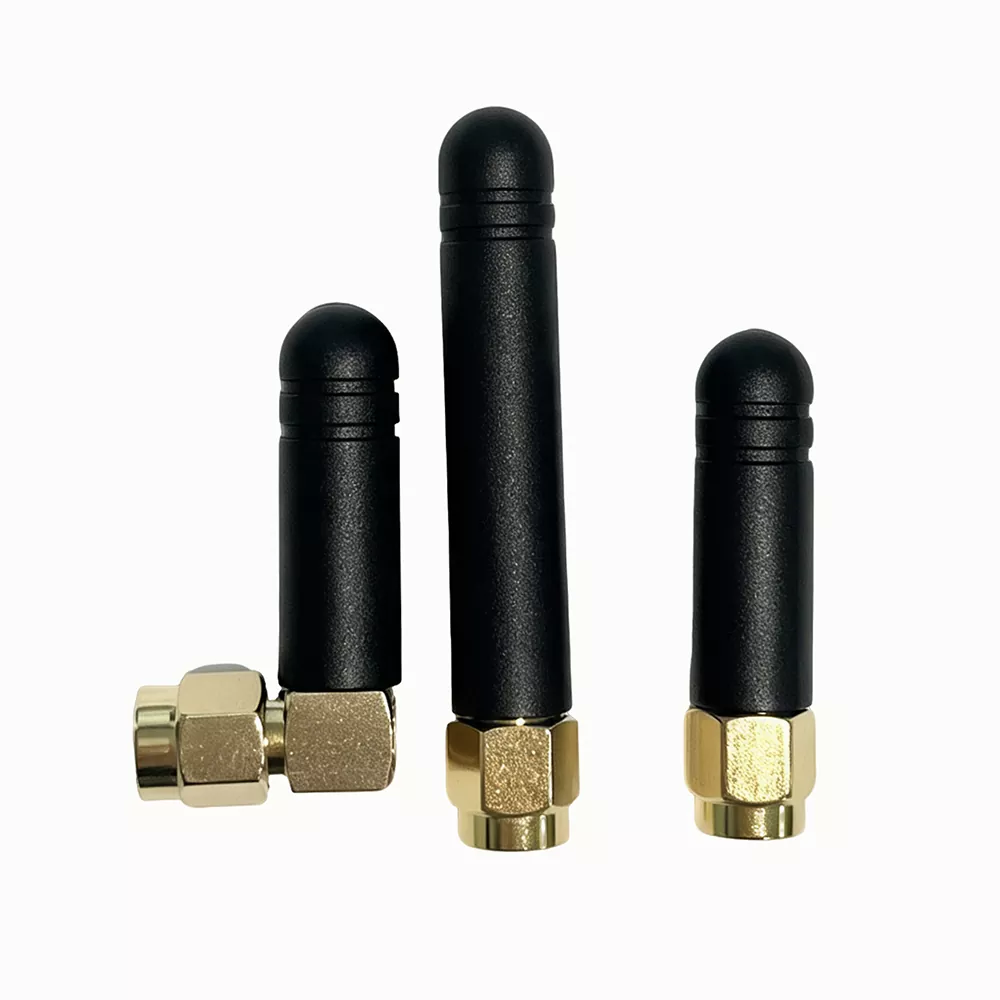

LoRa Antenna yra 433MHz ir 868–920MHz pramoninė IoT RF išorinė strypinė antena, skirta ilgo nuotolio išplitusio spektro ryšiui.

Ši antena, sukurta Qianmu Communication, turi padalintą išorinio strypo struktūrą, kurią galima lanksčiai montuoti ant prietaisų korpusų, stulpų ir dėžučių, taip sumažinant signalo ekranavimo praradimą dėl metalinių korpusų, sienų ir pagrindinių plokščių.

Jame naudojamas vientisas suformuotas gryno vario generatorius ir atmosferos poveikiui atsparus PVC korpusas, tiksliai apimantis 433MHz žemąją juostą ir pasaulinę 868–920MHz ISM juostą.

Dėl stabilaus paketinio veikimo „LoRa Antenna“ tinka mažos galios daiktų interneto tinklų projektams dideliais atstumais.

Darbo principas

„Qianmu Communication 433/868–920MHz LoRa Antenna“ naudoja segmentuotą rezonansinio generatoriaus konstrukciją kartu su įvairiakrypte RF spinduliuote, kad būtų galima perduoti ir priimti signalą dideliais atstumais.

Vidinę struktūrą sudaro RF jungtis, varžos suderinimo osciliatorius, izoliacinis ekranavimo sluoksnis ir vandeniui atsparus apsauginis korpusas. Visi veikimo parametrai yra tikrinami įmonės RF laboratorijoje naudojant vektorinį tinklo analizatorių.

1. Dviejų juostų segmentuoto rezonanso dizainas

Antena integruoja du nepriklausomai suderintus generatorius 433MHz žemo dažnio juostai ir 868–920MHz ISM juostai. Išmatuotas visos juostos VSWR yra ≤1,3, užtikrinantis stabilų rezonansą abiejuose dažnių diapazonuose.

Viena antena palaiko dvi pagrindines LoRa ryšio juostas, nereikalaujant atskiro inventoriaus.

2. 360° įvairiakryptis radiacijos dizainas

Simetriška strypo formos osciliatoriaus struktūra užtikrina vienodą horizontalią spinduliuotę su ≤1 dB svyravimais ir sumažina signalo akląsias vietas.

Esant tokiai pačiai perdavimo galiai, išmatuotas perdavimo atstumas atviroje zonoje yra 2,8 karto didesnis nei įrenginio įmontuotos antenos, palaikantis daugiakryptį įrenginių tinklą be signalo disbalanso.

3. Metalo ekranavimas ir anti-interferencinė struktūra

Variniai ekranavimo žiedai yra integruoti į antenos pagrindą, kad sumažintų šliuzo pagrindinių plokščių, pramoninių variklių ir maitinimo kabelių elektromagnetinius trukdžius.

Stiprių trukdžių aplinkoje, pvz., gamyklose ir pastotėse, išmatuotas duomenų paketų praradimas sumažinamas 65 %, užtikrinant stabilų IoT duomenų perdavimą.

4. Atspari oro sąlygoms lauko konstrukcija

Antena yra sutirštinto PVC vandeniui atsparaus korpuso su sandariomis guminėmis tarpinėmis. Jis išlaikė 72 valandų ciklinio senėjimo ir atsparumo lietaus vandeniui testus nuo -40°C iki +70°C.

Osciliatorius išlieka apsaugotas nuo oksidacijos, o dažnio nuokrypis yra ≤±2MHz, išlaikant stabilų veikimą lauke.

5. 50Ω standartinės varžos suderinimas

Antena naudoja tikslų gamyklinį varžos reguliavimą ir palaiko standartines LoRa įrenginių RF sąsajas.

Tai sumažina signalo atspindį, kurį sukelia varžos neatitikimas, sumažina įrenginio perdavimo galią 12% ir pailgina gnybtų baterijos veikimo laiką.

Suderinamas su pagalbiniais įrenginiais

Ši LoRa antena puikiai suderinama su RF ir gali būti tiesiogiai prijungta prie daugumos mažos galios iot ryšio terminalų be adapterio priedų.

1. LoRa ryšio pagrindinis kompiuteris: 433MHz LoRa šliuzas, 868/915MHz pramoninis LoRa koncentratorius, lauko LoRa gavimo bazinė stotis, bevielis duomenų perdavimo radijas

2. Išmanieji jutikliai: dirvožemio temperatūros ir drėgmės jutiklis, vandens kokybės stebėjimo zondas, dujų / gaisro dūmų signalizatorius, skysčio lygio slėgio kolektorius

3. Pramoniniai daiktų interneto (iot) įrenginiai: dirbtuvių duomenų gavimo terminalas, gamybos linijos belaidis kanalas, sandėlio prekių vietos žymos priegloba

4. Išmanieji miesto priedai: gatvės žibinto vienos lempos valdiklis, parkavimo magnetinis detektorius, šulinio dangčio būsenos monitorius, lauko apsaugos signalizacija

5. Rf priedų komponentai: RF tiektuvai, signalo galios dalikliai, RF relės stiprinimo moduliai

Standartizuotos techninės specifikacijos

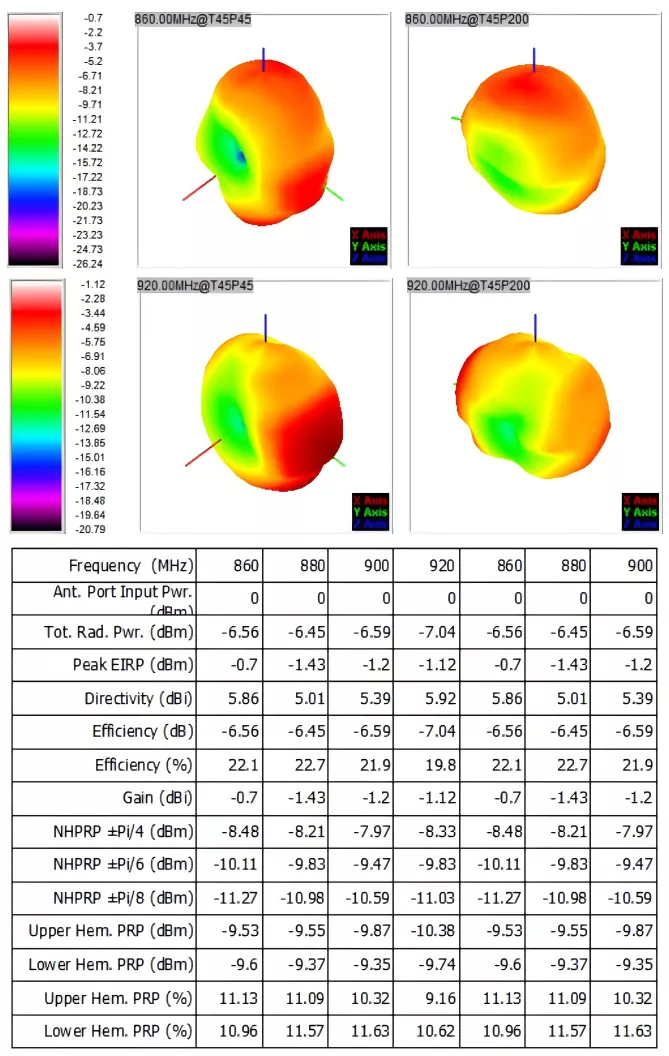

Visi parametrai yra vidinių RF beatidinės kameros testų rezultatai. Kiekviena LoRa antenų partija yra su popieriaus gamyklos bandymo lapeliu, kuris gali būti naudojamas projekto priėmimui, eksporto muitinės deklaracijai, šalies A kvalifikacijos patikrinimui:

Pirkimo vadovas

Daugelis daiktų interneto pirkėjų ir mokslinių tyrimų ir plėtros inžinierių modelius pasirenka daugiausia pagal kainą, todėl vėliau gali būti nepakankamas perdavimo atstumas, gali atsirasti žala lauke, perdaryti projektą ir padidėti išlaidos.

Perkant Qianmu Communication LoRa anteną, modelį galima pasirinkti pagal keturis pagrindinius veiksnius:

1. Pasirinkite Pagal dažnių juostos reikalavimus

Europos eksportui ir vietiniams savivaldybių projektams pirmenybė teikiama 868 MHz juostai. 433MHz dažnių juosta tinka naudoti buityje dirbamose žemėse ir pramoniniuose 433MHz jutiklių įrenginiuose.

Kelių juostų hibridinio tinklo projektams pasirinkite 433/868–920 MHz dviejų dažnių LoRa išorines antenas, kad palaikytumėte skirtingus įrenginius su viena antena.

2. Pasirinkite Pagal darbo aplinką

Vidaus sausoms patalpoms ir biurams standartinius modelius galima pasirinkti pagal naudojimo sąlygas.

Lauke dirbamos žemės, komunalinių gatvių lempų ir pakrantės aplinkos, kurioje yra daug drėgmės arba daug druskos, rinkitės vandeniui ir oro sąlygoms atsparius IP65 modelius, kad išvengtumėte vandens patekimo ir gedimo.

Jei šiauriniuose regionuose yra minusinė temperatūra, įsitikinkite, kad gaminys palaiko darbą žemoje ≥-40°C temperatūroje.

3. Pasirinkite Pagal perdavimo atstumo reikalavimus

Mažo nuotolio patalpų įrangai galima pasirinkti mažo stiprumo antenas.

Lauko stebėjimo reikmėms dirbamose žemėse ir parkuose, kurių ilgis yra keli kilometrai, siekiant sumažinti investicijas į šliuzus, reikėtų naudoti didelės galios dviejų juostų antenas.

4. Pasirinkite Pagal projekto reikalavimus

Laboratoriniams tyrimams ir trumpalaikiams projektams galima įsigyti nedidelį kiekį standartinių modelių.

Ilgalaikiams didelės apimties projektams, tokiems kaip išmanieji miestai ir išmanusis žemės ūkis, galima pasirinkti masinį pritaikymą su šilkografiniais logotipais ir specialiomis sąsajomis, kad būtų išlaikyta nuosekli įrangos išvaizda ir sumažintos ilgalaikės eksploatacijos ir priežiūros išlaidos.

DUK

1 klausimas: ar ši LoRa išorinė antena vienu metu palaiko ir 433MHz, ir 915MHz dažnių juostas?

A1: „Qianmu Communication“ išorinė antena „LoRa“ apima visą 430–440 MHz, 860–930 MHz dažnių diapazoną ir puikiai suderinama su pagrindinėmis 433 MHz, 868 MHz ir 915 MHz ISM juostomis. Viena antena gali būti pritaikyta LoRa įrenginiams skirtinguose regionuose.

2 klausimas: ar galima pritaikyti antenos sąsają, korpuso LOGO ir eksporto pakuotę?

A2: visiškai pritaikoma. Kaip šaltinio gamykla, pagal poreikį galime pakeisti įvairių tipų RF sąsajas, tokias kaip SMA / BNC / N / IPEX, palaikyti šilkografinį kliento prekės ženklo LOGO spausdinimą ant korpuso, pasirinktinę neutralią anglišką eksporto spalvų dėžutę ir galima lanksčiai derėtis dėl minimalaus užsakymo kiekio OEM / ODM individualiems užsakymams.

3 klausimas: kaip galime patvirtinti tikrąjį LoRa išorinės antenos perdavimo atstumą? Ar galime pateikti išmatuotus duomenis?

A3: Taip. Kiekviena LoRa išorinių antenų partija pateikiama su radijo dažnio aidotine kameros bandymo ataskaita.
