NFC antena

Kas yra NFC integruota minkšta antena? Kas yra aktyvioji antena?

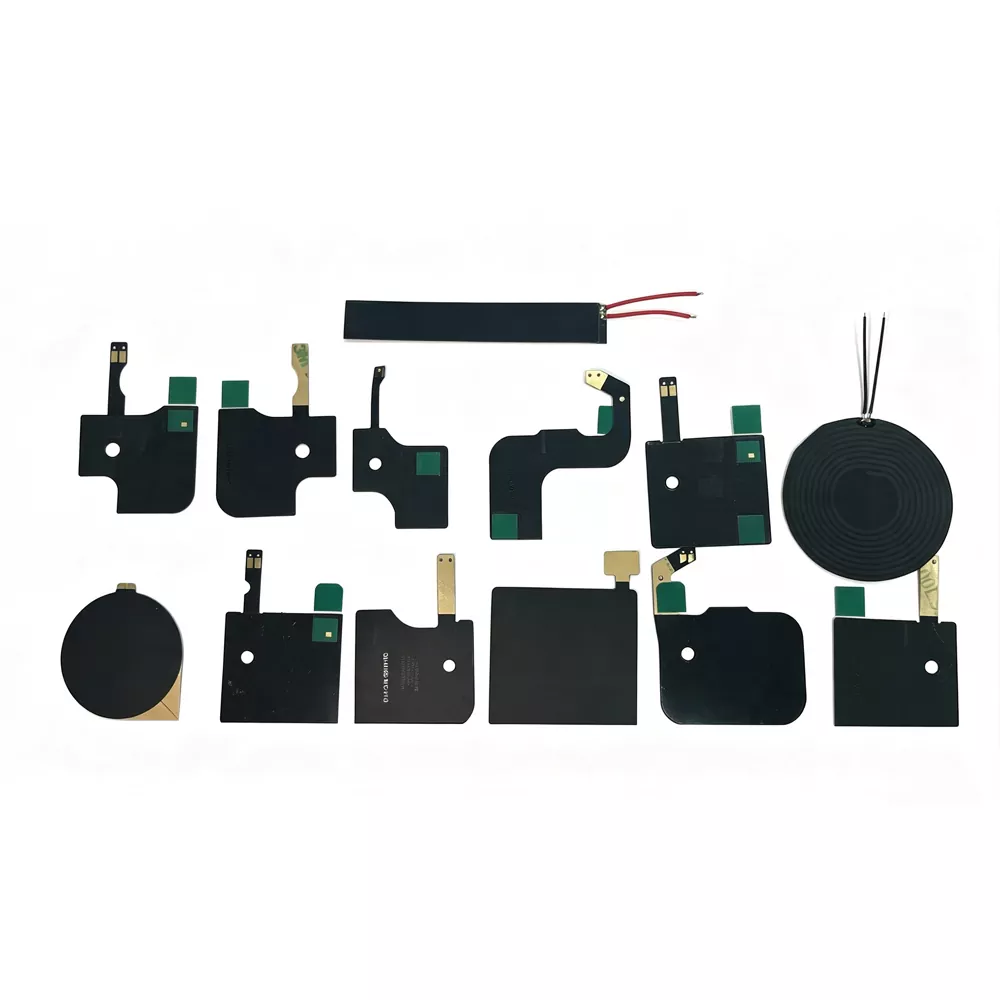

1.1 NFC integruota minkšta antena (FPC lanksti antena)

NFC įmontuota lanksti antena (NFC Flexible Printed Circuit Antenna) yra NFC antena, pagaminta ant lanksčios spausdintinės plokštės (FPC) pagrindo ir skirta veikti 13,56 MHz dažnių juostoje. Jis naudoja elektrolitinį varį kaip laidžią ritės medžiagą ir taiko tikslų ėsdinimo procesą, kad sudarytų pritaikytus ritės modelius su specifiniais posūkiais ir geometrinėmis struktūromis. Kartu su ferito magnetine plėvele, kaip izoliaciniu sluoksniu, šią lanksčią anteną galima lengvai integruoti į elektroninius įrenginius naudojant 3M klijuojančius arba nuimamus tvirtinimo sprendimus.

Pagrindiniai komponentai:

- FPC substratas:Lanksti 0,14–0,27 mm storio plokštės medžiaga, kuri užtikrina lengvą ir lankstumą.

- Varinė ritė:Pagaminta elektrolitinio vario ėsdinimo būdu, ritės struktūra lemia antenos induktyvumą ir rezonanso dažnį.

- Ferito sluoksnis:Didelės laidumo magnetinė medžiaga, kuri sumažina metalo trukdžius, pagerina magnetinio lauko izoliaciją ir pagerina signalo perdavimo kryptingumą.

- Lipnus sluoksnis:Naudoja originalias 3M lipnias medžiagas, užtikrinančias patikimą sukibimo stiprumą ir puikų atsparumą aukštai temperatūrai.

- Prisijungimo būdai:Palaiko įvairias prijungimo parinktis, įskaitant IPEX gnybtus, litavimo galvutes, spyruoklinius kontaktus ir kitas pritaikytas sąsajas.

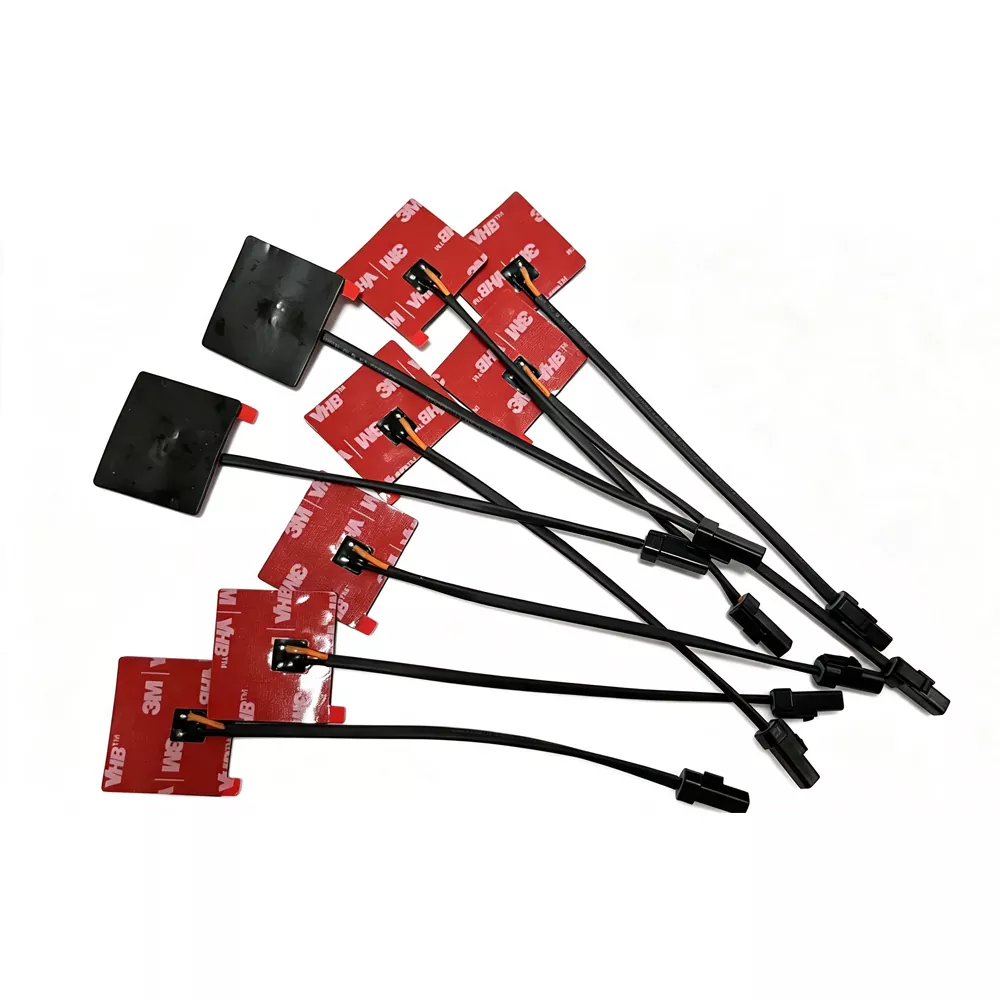

1.2 NFC aktyvi antena

Aktyvi NFC antena reiškia antenos sistemą, kuri, remiantis įprastine NFC antena, integruoja aktyvią bekontakčio priekinę dalį arba signalo stiprinimo / valdymo grandinę.

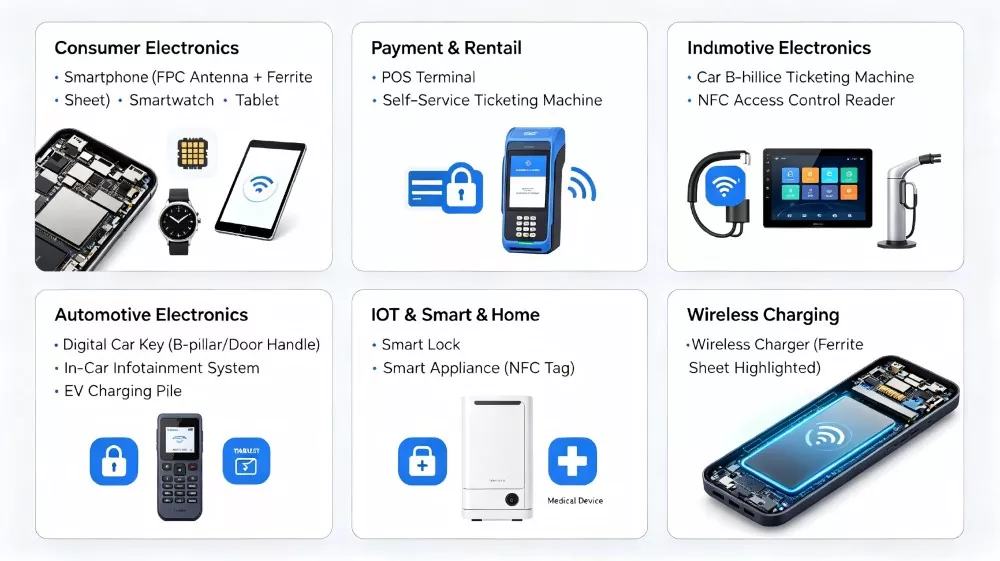

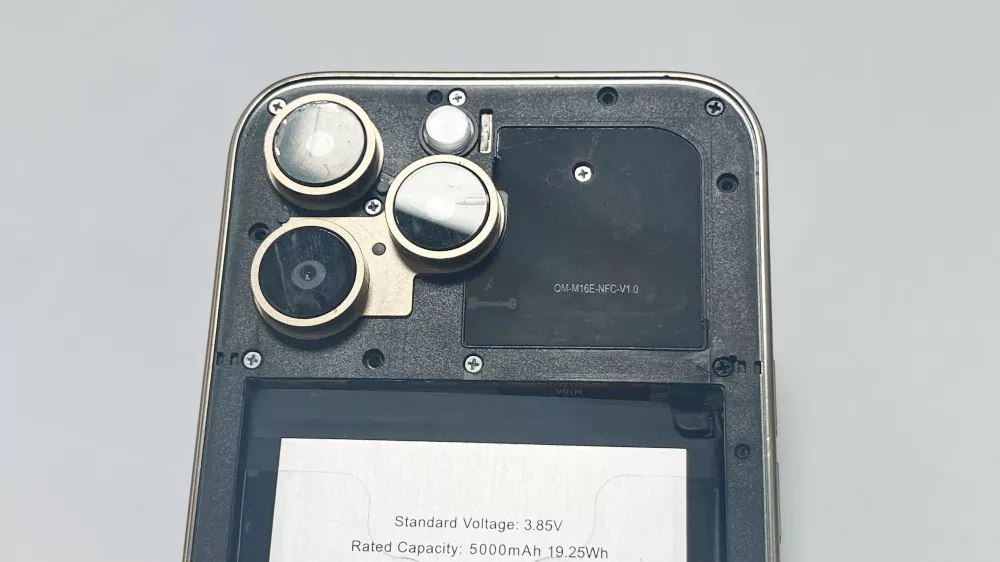

Taikomi įrenginiai

Kodėl verta rinktis „Qianmu Communication“ NFC anteną?

1. Itin plonas, lankstus dizainas – 0,14–0,27 mm storio, puikiai tinka itin ploniems įrenginiams ir lanksčiam montavimo reikalavimams.

2. Ferito izoliacijos sluoksnis – įtrauktas standartinis feritas, efektyviai apsaugantis nuo metalinės aplinkos trukdžių.

3. Keli montavimo būdai – palaiko įvairias parinktis, įskaitant 3M lipnią pagrindą (nuimamą klijų), IPEX gnybtus ir litavimą.

4. Plačios temperatūros veikimas – Darbinės temperatūros diapazonas: nuo -40 ℃ iki +85 ℃

5. Visiškai atitinka standartus – atitinka RoHS aplinkosaugos standartus

6. Individualizuotos paslaugos – pilnai pritaikomas matmenų, formų, ritės posūkių, induktyvumo verčių ir kt. palaikymas.

7. Greitas pristatymas – greita mėginių gamyba ir efektyvus masinės produkcijos pristatymas.

8. Profesionalus modeliavimo palaikymas – elektromagnetinio modeliavimo ir visos mašinos optimizavimo rekomendacijų teikimas.

RF elgesys ir sistemos lygio svarstymai

NFC antenos veikimas priklauso ne tik nuo pagrindinių jos elektrinių specifikacijų, bet ir nuo bendros elektromagnetinės aplinkos, kurią sukuria galutinė įrenginio struktūra. Tokie veiksniai kaip medžiagos pasirinkimas, vidinis išdėstymas ir aplinkiniai komponentai gali labai paveikti antenos efektyvumą ir ryšio stabilumą.

1. Metalo derinimo efektas

Kai antena įrengiama arti metalinių komponentų, įskaitant baterijas, ekranavimo gaubtus ar mechaninius rėmus, sukeltos sūkurinės srovės gali pakeisti elektromagnetines charakteristikas ir pakeisti rezonansinį dažnį. Be tinkamos ferito izoliacijos šis derinimo efektas gali sukelti rezonanso nuokrypį, mažesnį sujungimo našumą ir ryšio patikimumą.

2. Ferito sluoksnio funkcija lauko stabilizavime

Ferito magnetinis sluoksnis suteikia daugiau nei apsaugą nuo trukdžių. Jis taip pat veikia kaip magnetinio srauto nukreipimo sluoksnis, nukreipdamas magnetinį lauką į nemetalinę antenos pusę. Tai padeda pagerinti sujungimo efektyvumą, optimizuoti signalo perdavimą ir sumažinti energijos nuostolius tais atvejais, kai netoliese yra metalinių komponentų.

3. Impedanso suderinimo jautrumas

NFC sistemoms, veikiančioms 13,56 MHz dažniu, reikalingas tikslus varžos suderinimas dėl jų jautrumo korpuso konstrukcijos pokyčiams, klijų storiui ir ritės deformacijai. Nedideli mechaninės struktūros svyravimai gali turėti įtakos rezonanso taškui ir Q faktoriaus veikimui, todėl po antenos integravimo reikia derinti sistemos lygiu.

4. Sujungimas su įrenginio architektūra

Antenos veikimui taip pat įtakos turi aplinkinių medžiagų, įskaitant plastikinius korpusus, stiklinius gaubtus ir PCB sudėtines konstrukcijas, dielektrinės charakteristikos. Medžiagos su didesne dielektrine konstanta gali sukelti papildomos parazitinės talpos, dėl to siauresnis pralaidumas ir mažesnė ryšio riba.

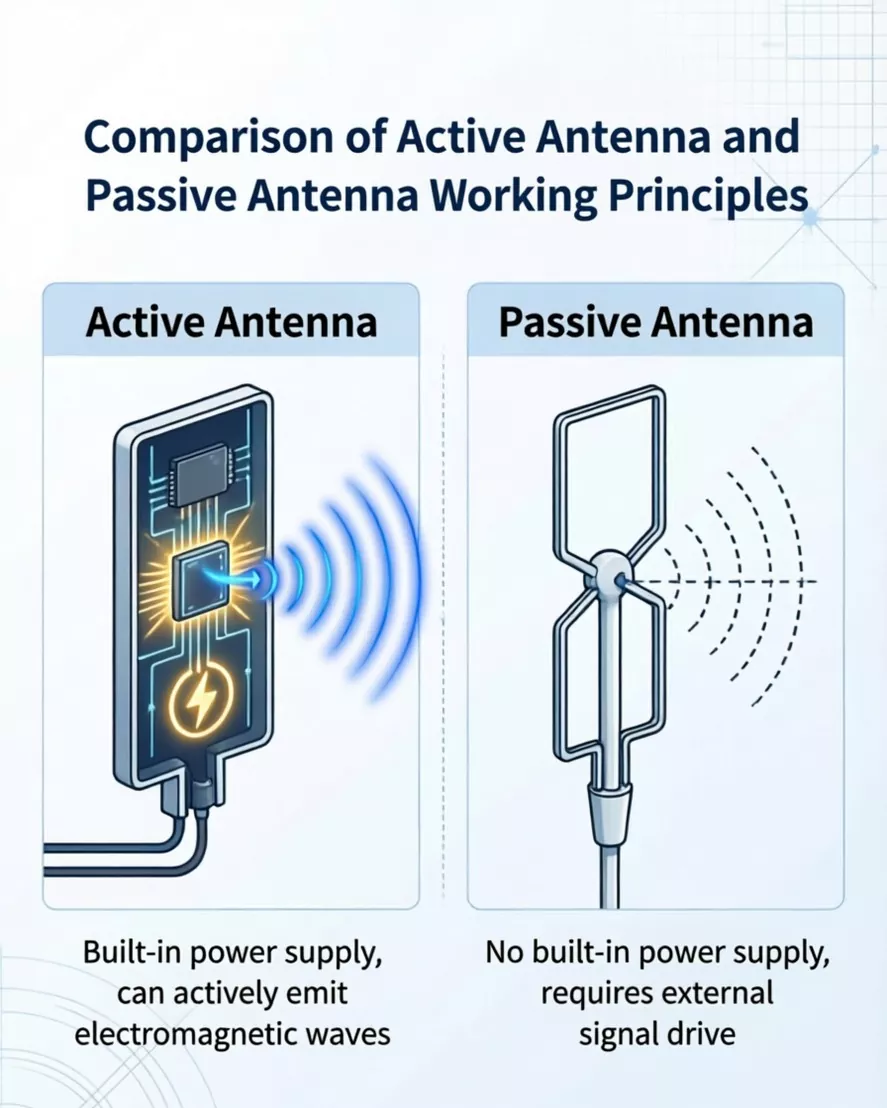

5. Aktyvus ir pasyvus sistemos poveikis

Aktyviose NFC antenos konfigūracijose pavaros grandinė tiesiogiai veikia elektromagnetinio lauko pasiskirstymą ir stiprumą. Nors šis metodas gali padidinti ryšio atstumą, jis taip pat padidina jautrumą apkrovos pokyčiams ir reikalauja tikslesnio įžeminimo, ekranavimo ir bendros sistemos konstrukcijos valdymo.

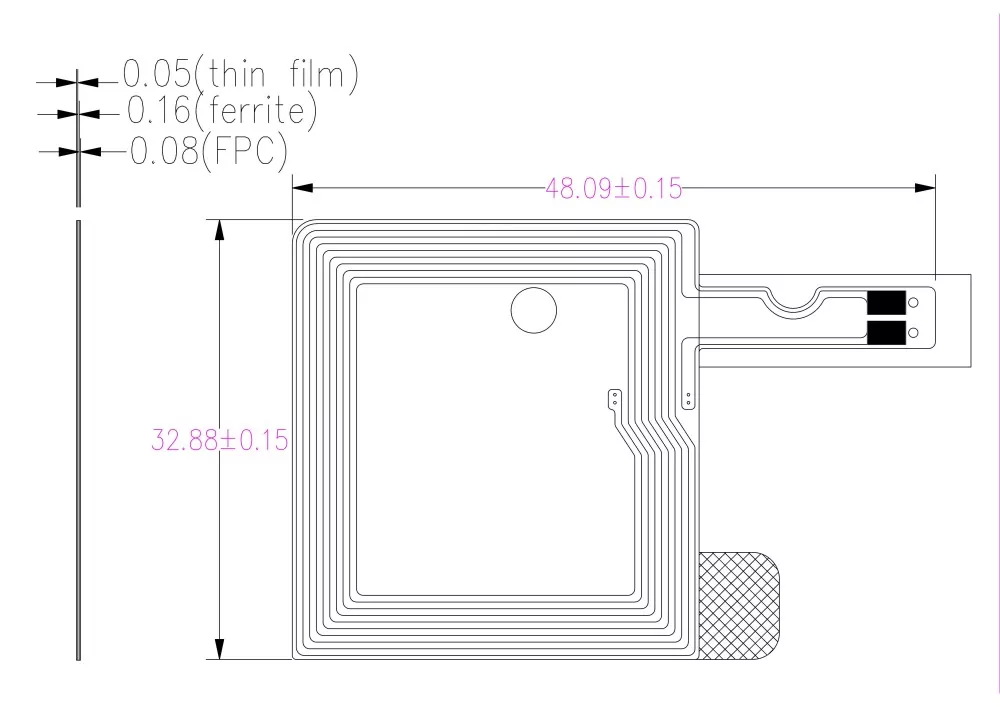

Techninės specifikacijos

Palyginti su bendraamžiais: „Qianmu Communications“ skiriamieji pranašumai

Diegimo vadovas

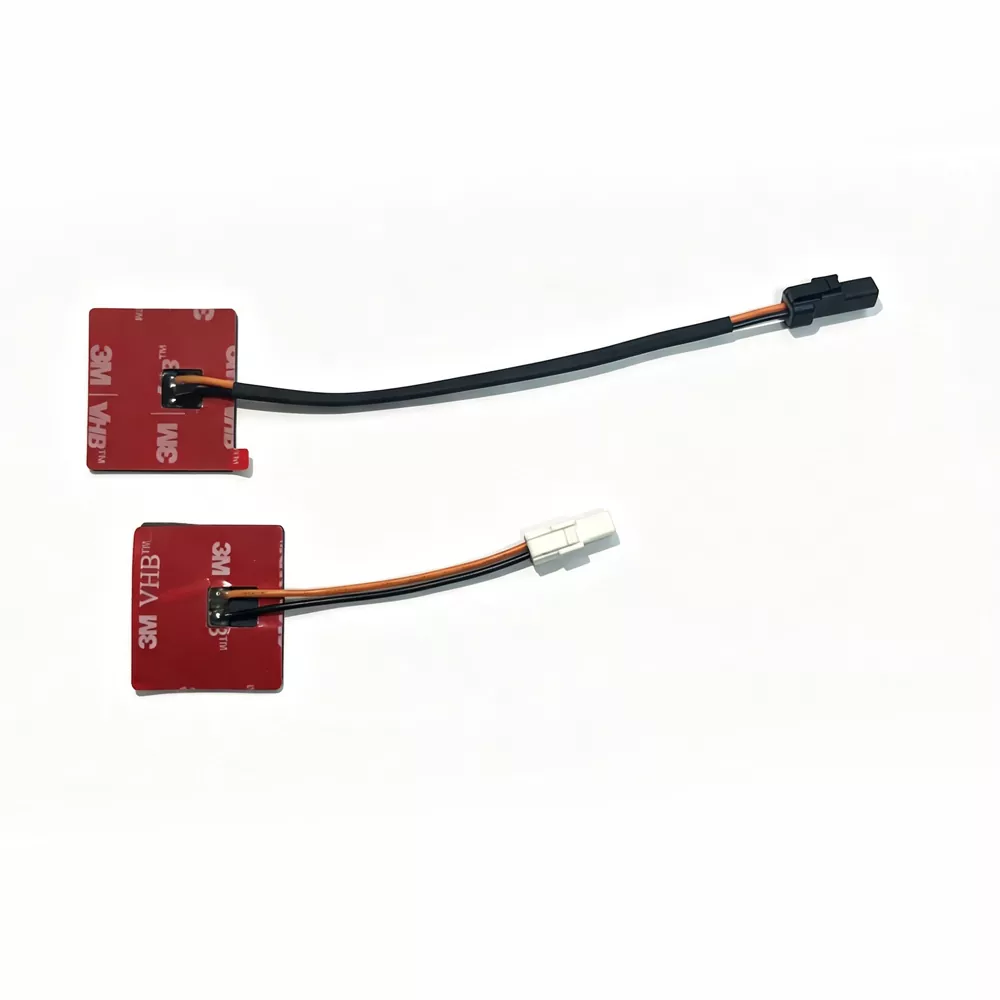

Montavimas su klijais (FPC lanksti antena)

Tai dažniausiai naudojamas NFC antenos diegimo būdas:

Diegimo žingsniai:

1. Nuvalykite paviršių – alkoholiu suvilgytu tamponu nuvalykite montavimo vietą (vidinį prietaiso korpuso paviršių arba akumuliatoriaus paviršių), įsitikinkite, kad joje nėra alyvos ir dulkių.

2. Nulupkite dangtelį – atsargiai nuimkite 3M lipnią apsauginę plėvelę nuo antenos galo.

3. Išlygiavimas ir padėties nustatymas – Sulygiuokite anteną su nurodyta montavimo vieta, užtikrindami, kad ritės plotas nebūtų užblokuotas.

4. Spauskite tvirtai ir tolygiai – nuo ​​centro link kraštų, kad neliktų oro burbuliukų.

5. Kietėjimas ir laukimas – leiskite pastovėti 24 valandas, kad pasiektumėte optimalų sukibimo stiprumą.

Diegimo pastabos:

Klientų atsiliepimai

"NFC integruota minkšta antena iš Qianmu Communications demonstravo stabilų mūsų naujojo išmaniojo telefono modelio veikimą ir pasiekė 85 mm skaitymo diapazoną. Ferito sluoksnis veiksmingai apsaugo nuo akumuliatoriaus trikdžių, o masinės gamybos kokybės nuoseklumas yra puikus." – prekės ženklo gamintojas, Shenzhen Junge Technology Co., Ltd.

"Aktyvios NFC antenos, naudojamos POS terminaluose, reikalauja didelio patikimumo ir stiprių RF laukų. "Qianmu Communication" produktai išlaikė mūsų griežtus EMVCo testus ir mes jau įsigijome daugiau nei 300 000 vienetų." – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd.Mokėjimo terminalų gamintojas

DUK

1 klausimas: koks yra NFC integruotos minkštosios antenos veikimo dažnis?

A: NFC veikia tarptautiniu mastu standartizuotoje 13,56 MHz ± 7 kHz dažnių juostoje, kuri dažniausiai naudojama artimojo lauko ryšio sistemose trumpojo nuotolio belaidžiam duomenims perduoti.

2 klausimas: koks yra įprastas skaitymo atstumas?

A: Ryšio diapazonas paprastai yra ribojamas iki kelių centimetrų, paprastai apie 5–8 cm, priklausomai nuo antenos konstrukcijos, įrenginio struktūros ir įrengimo sąlygų.

3 klausimas: kada reikalinga NFC antena su ferito šerdimi?

A: Kai anteną reikia montuoti ant akumuliatoriaus paviršiaus, šalia metalinio korpuso arba aplinkoje, kurioje yra metalinių komponentų, būtina naudoti anteną su ferito sluoksniu. Ferito sluoksnis gali veiksmingai izoliuoti metalo sukeltus atvirkštinės sūkurinės srovės trukdžius.

4 klausimas: kuo skiriasi NFC integruota minkšta antena ir aktyvioji antena?

A: Integruota pasyvi antena yra pasyvus komponentas, kurio veikimas priklauso nuo magnetinio lauko indukcijos iš skaitytuvo / rašytuvo, todėl ji tinka standartinėms NFC programoms. Aktyvioji antena integruoja signalo stiprinimo ir vairavimo grandines, leidžiančias aktyviai generuoti stipresnį RF lauką, todėl ji idealiai tinka tokiems scenarijams kaip mokėjimo terminalai, kuriems reikalingas tvirtesnis signalas.

5 klausimas: ar jį galima pritaikyti pagal dydį ir formą?

A: Taip, „Qianmu Communications“ palaiko visų dydžių pasirinktinius dizainus, įskaitant stačiakampius, apskritus ir netaisyklingas formas.

6 klausimas: koks induktyvumo diapazonas dažniausiai naudojamas?

A: Įprastos konstrukcijos patenka į maždaug 1–2 μH induktyvumo diapazoną, priklausomai nuo derinimo ir varžos suderinimo reikalavimų.

7 klausimas: kokie yra įprasti diegimo metodai?

A: Yra trys pagrindiniai montavimo būdai: ① 3M lipnus pagrindas (FPC lanksti antena – dažniausiai naudojama); ② IPEX jungtis (plug-in tipo); ③ Litavimo įrengimas.

8 klausimas: Ar „Qianmu Communication“ yra prekybininkas ar gamykla?

A: Qianmu Communications yra gamintojas, kuris integruoja mokslinius tyrimus ir plėtrą, gamybą ir pardavimą. Mes turime savo gamyklą ir turime visą gamybos liniją bei patikimą kokybės kontrolės sistemą – toli gražu ne tik prekybos įmonė.
