Lanksti spausdintinės grandinės antena (FPC)

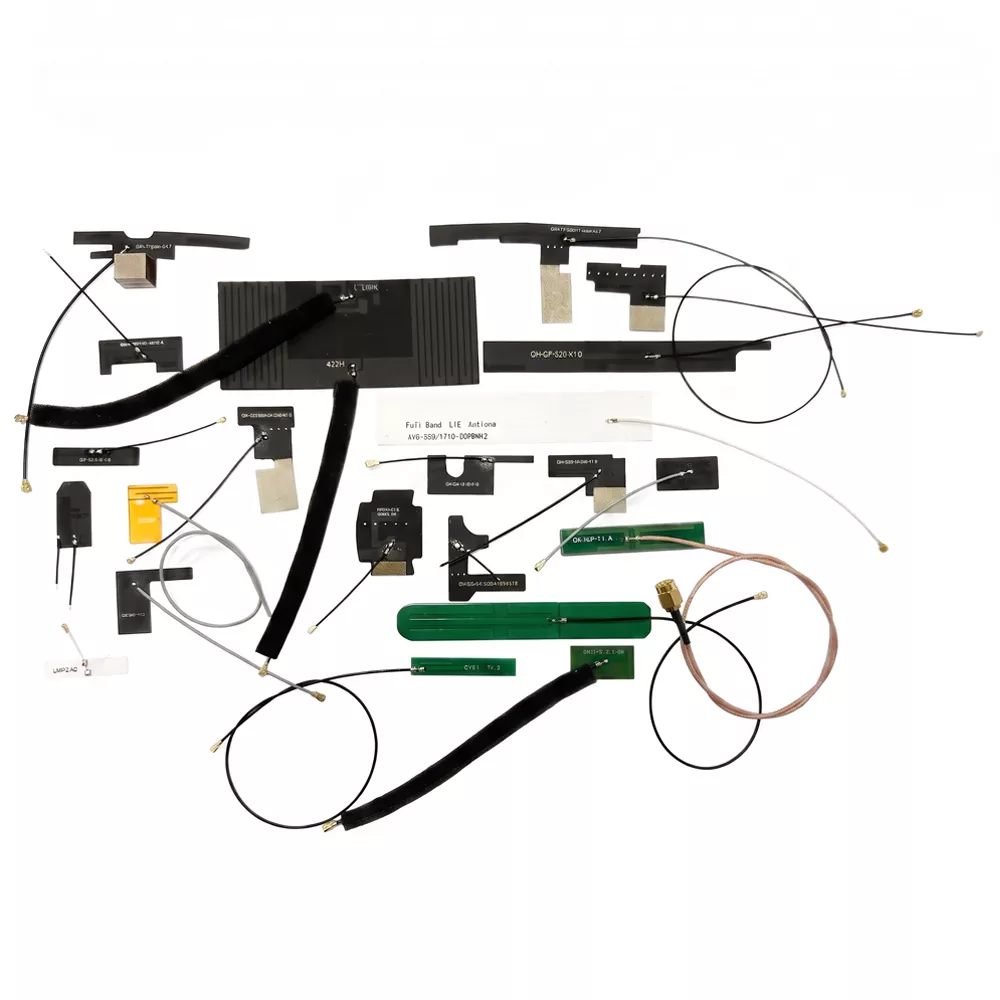

Kas yra FPC antena?

FPC antena arba Flexible Printed Circuit Antenna (FPC) naudoja lanksčias PI ir PET plėveles kaip pagrindą ir yra pagaminta ėsdinant ir spausdinant, kad būtų sukurtos antenos grandinės. Jis pasižymi lengvomis, plonomis, lanksčiomis ir lankstumo savybėmis, leidžiančiomis prisitaikyti prie lenktų paviršių. Jo storis svyruoja nuo 0,03 iki 0,2 mm, o svoris yra mažesnis nei 1 gramas. Antena gali perduoti ir priimti belaidžius signalus ir yra suderinama su protokolais, įskaitant WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT ir LoRa, apimančiais 2,4 GHz, 5 GHz ir 5,8 GHz dažnių juostas. „Qianmu Communications“ yra profesionalus FPC antenų gamintojas, turintis ilgametę pramonės patirtį. Turime tris mikrobangų aidėjimo kameras ir turime daugiau nei dešimt moksliniams tyrimams ir plėtrai skirtų darbuotojų, todėl galime teikti vieno langelio paslaugas – nuo ​​antenos sprendimų projektavimo iki masinės gamybos.

Pagrindinis pardavimo taškas

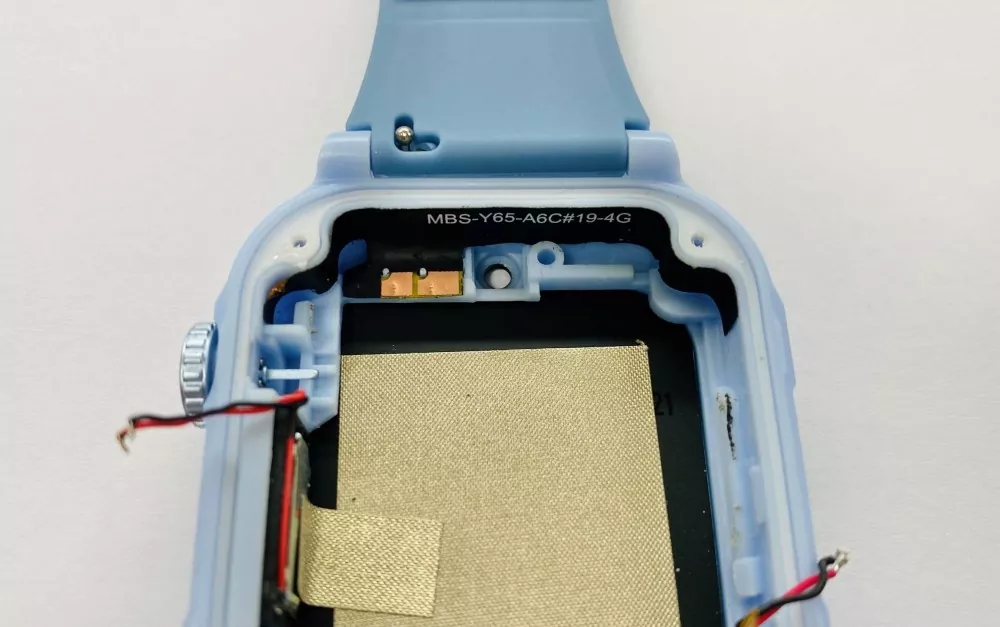

Itin plonas ir lankstus, laisvas erdvėje.

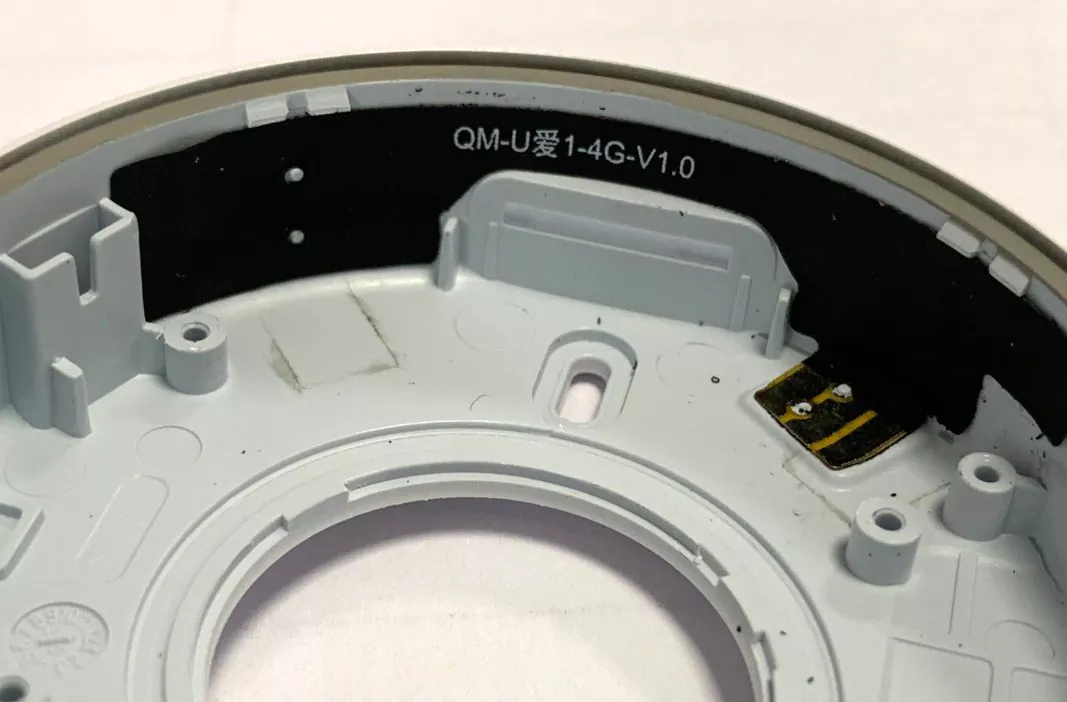

Flexible Printed Circuit Antenna (FPC) yra tik 0,03–0,2 mm storio ir gali būti sulenkta arba sulankstoma savavališkai.Ją galima sulenkti 90° išilgai įrenginio viduje esančios ertmės vidinės sienelės, puikiai prisitaikant prie įvairių sudėtingų konstrukcijų. Nesvarbu, ar prietaiso korpusas plokščias, ar išlenktas, FPC antena gali lengvai prisitaikyti prie jo paviršiaus.

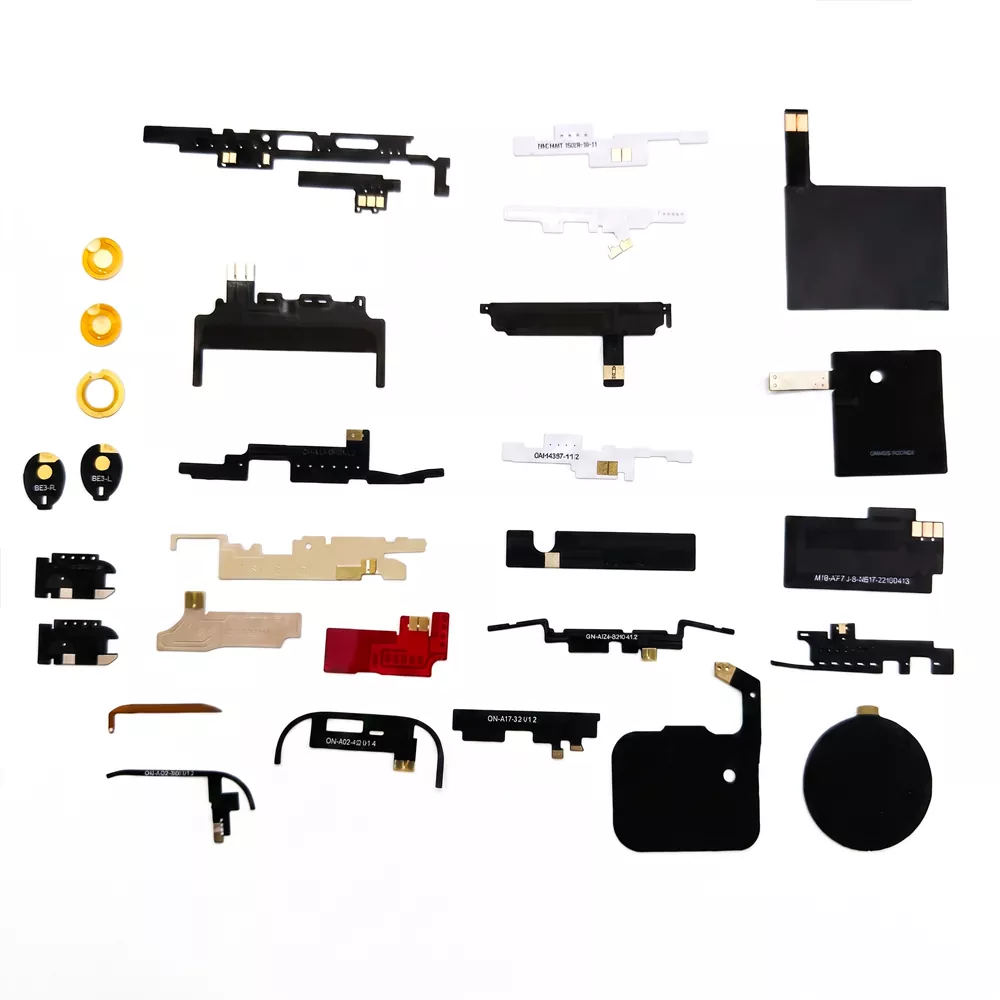

Daugiajuostis plačiajuostis aprėptis

Palaiko kelis ryšio protokolus, įskaitant 4G/5G, viso dažnio WiFi, Bluetooth, GPS/GNSS, LoRa ir NFC.Vieno lusto FPC antena gali aprėpti dažnių juostas nuo 700 MHz iki 2700 MHz arba net platesnes. Kad būtų patenkinti kelių režimų ir kelių dažnių įrenginių ryšio poreikiai.

Lengvas dizainas

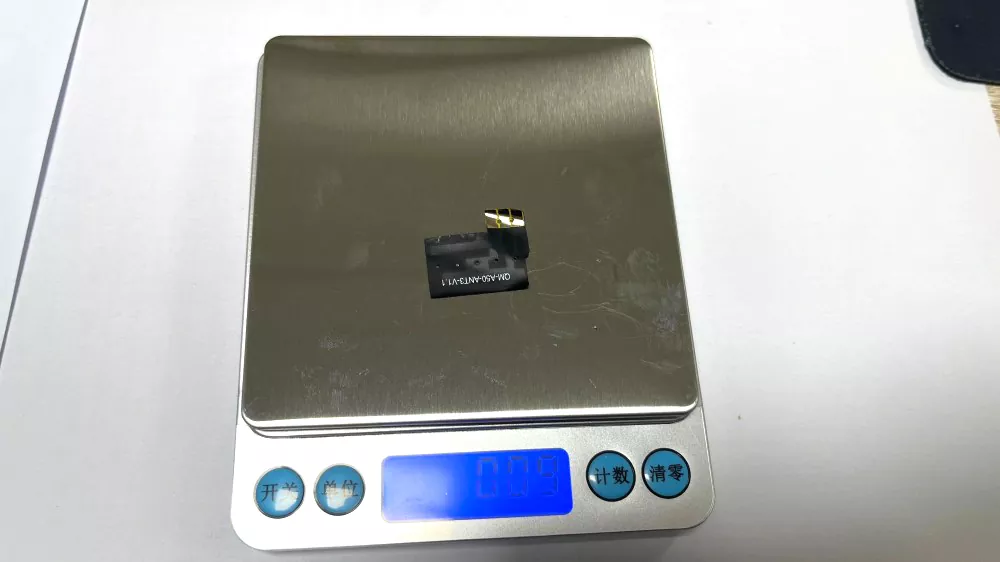

FPC antena sveria mažiau nei 1 gramą. Daugiau nei 50 % lengvesnė nei tradicinės metalinės antenos. Svoriui jautriems gaminiams, pvz., nešiojamiesiems įrenginiams ir dronams, FPC antenos yra geriausias pasirinkimas.

Paruošta naudoti iš karto iš dėžutės, lengva surinkti.

Turi standartinę 3M 300LSE lipnią pagrindą, kad būtų galima greitai nuplėšti ir priklijuoti per 2 minutes. Galima su IPEX, U.FL, MHF4 ir kitomis jungtimis.

Svarbios pastabos dėl antenos montavimo

1. Laikykite atokiai nuo metalinių paviršių

Nemontuokite antenos tiesiai ant metalinių paviršių ar arti jų, nes tai gali turėti įtakos varžos atitikčiai, pakeisti spinduliavimo modelį ir sumažinti bendrą antenos efektyvumą.

2. Venkite per didelio lenkimo

Montuodami neperlenkite ir nesulenkite antenos, nes per didelė deformacija gali pažeisti vidinį laidininką ir neigiamai paveikti radijo dažnių našumą.

3. Užtikrinkite saugų diegimą

Montuodami anteną tvirtai ir tolygiai pritvirtinkite, kad išvengtumėte deformacijos, galinčios turėti įtakos spinduliavimo našumui ir signalo stabilumui.

4. Išlaikykite pakankamai atstumą aplink anteną

Virš ir abiejose antenos pusėse palikite bent 5 mm tarpą. Kad užtikrintumėte optimalų veikimą, šalia antenos nedėkite metalinių dalių, didelės spartos signalo pėdsakų ar didelių varinių plotų.

5. Surinkdami elkitės atsargiai

Nors antena pasižymi lanksčia struktūra, FPC medžiagos mechaninis stiprumas yra ribotas. Montuodami ir montuodami venkite pernelyg didelio tempimo, sukimo ar smūgio.

6. Laikyti sausoje aplinkoje

Nelaikykite antenos aukštos temperatūros arba didelės drėgmės aplinkoje. Laikykite gaminį sausą, kad išlaikytumėte stabilų elektrinį veikimą ir ilgalaikį patikimumą.

Kokybės kontrolė ir testavimas

„Qianmu Communications“ visame gamybos procese taiko griežtą kokybės valdymą, apimantį žaliavų tikrinimą, gamybos stebėjimą ir gatavo produkto testavimą.

Priimamų medžiagų patikrinimas

Siekiant užtikrinti patikimumą ir nuoseklumą, visos gaunamos medžiagos, įskaitant FPC pagrindą, vario foliją, klijus ir jungtis, yra griežtai tikrinamos.

AOI optinė apžiūra

Automatinis optinis patikrinimas (AOI) naudojamas antenos grandinės maršruto tikslumui, litavimo jungčių kokybei ir gaminio išvaizdai patikrinti, kad būtų išvengta gamybos defektų.

RF veikimo testavimas

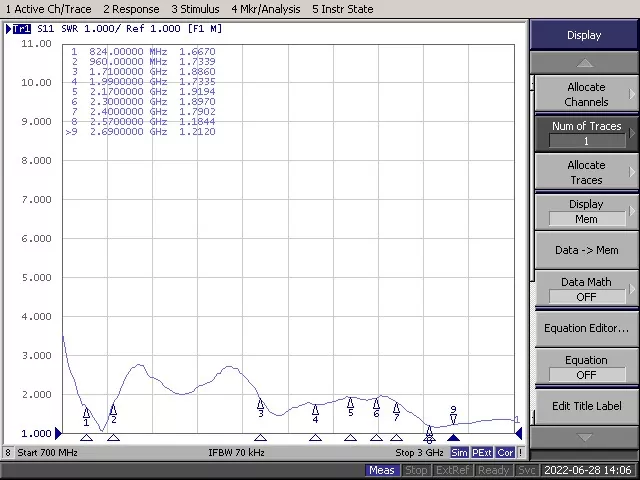

Pagrindiniai RF parametrai, įskaitant įtampos pastoviosios bangos santykį (VSWR), stiprinimą ir spinduliavimo modelį, yra išbandomi profesionalioje tamsioje patalpoje, siekiant užtikrinti, kad antenos veikimas atitiktų reikalavimus.

Aplinkos patikimumo bandymai

Antenoms atliekami įvairūs patikimumo bandymai, įskaitant aukštos ir žemos temperatūros ciklo bandymus, drėgmės bandymus, lenkimo eksploatavimo trukmės bandymus ir kitus aplinkosaugos vertinimus.

Partijos nuoseklumo valdymas

Griežta gamybos kontrolė užtikrina pastovų veikimą ir stabilią kiekvienos gaminių partijos kokybę.

Profesionali antenų gamybos patirtis

Daugiau nei du dešimtmečius „Qianmu Communications“ buvo skirta terminalų antenų pramonei, daugiausia dėmesio skiriant belaidžio ryšio terminalų antenų tyrimams ir plėtrai, gamybai ir pardavimui. Mūsų gaminiai plačiai naudojami mobiliojo ryšio įrenginiuose, įskaitant išmaniuosius telefonus, planšetinius kompiuterius, mobiliųjų mokėjimų sistemas, dronus, belaidžio įkrovimo įrenginius, automobilius, bazines stotis ir nešiojamus įrenginius.

Kaip pasirinkti FPC anteną

1. Patvirtinkite veikimo dažnį

Nustatykite belaidžio ryšio technologijas, kurių reikia jūsų įrenginiui, pvz., 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa arba NFC. Pasirinkite anteną, kuri palaiko visas reikalingas dažnių juostas.

2. Įvertinkite turimą įrengimo erdvę

Išmatuokite laisvą erdvę įrenginio viduje, įskaitant ilgį, plotį ir montavimo padėtį. Dėl lanksčios struktūros ir pritaikomų matmenų FPC antenos puikiai tinka kompaktiškiems arba netaisyklingos formos korpusams.

3. Patikrinkite RF jungties tipą

Patikrinkite PCB naudojamą RF jungtį, pvz., IPEX, U.FL arba MHF4. Antenos jungtis turi atitikti modulio sąsają, kad būtų užtikrintas patikimas RF veikimas.

4. Peržiūrėkite pagrindinius RF parametrus

· Stiprinimas: pasirinkite tinkamą stiprinimą pagal taikomąją programą ir diegimo aplinką.

· VSWR: norint tinkamai suderinti varžą, paprastai rekomenduojama mažesnė nei 2,0 vertė.

· Efektyvumas: didesnis efektyvumas padeda pagerinti perdavimo našumą ir imtuvo jautrumą.

· Varža: standartinė RF varža yra 50Ω ir turi atitikti RF modulį.

5. Apsvarstykite tinkinimo parinktis

Jei standartiniai gaminiai neatitinka jūsų dizaino reikalavimų, pasirinkite FPC antenos gamintoją, kuris teikia pritaikymo paslaugas, įskaitant antenos matmenis, kabelio ilgį, jungties tipą ir RF derinimą.

6. Įvertinkite tiekėjo galimybes

Pasirinkite FPC antenos tiekėją, turintį nusistovėjusią kokybės valdymo sistemą, RF inžinerijos patirtį ir patikimas gamybos galimybes, kad užtikrintumėte pastovią gaminio kokybę ir ilgalaikį tiekimą.

DUK

1 klausimas: kaip pasirinkti tarp FPC antenos ir PCB antenos?

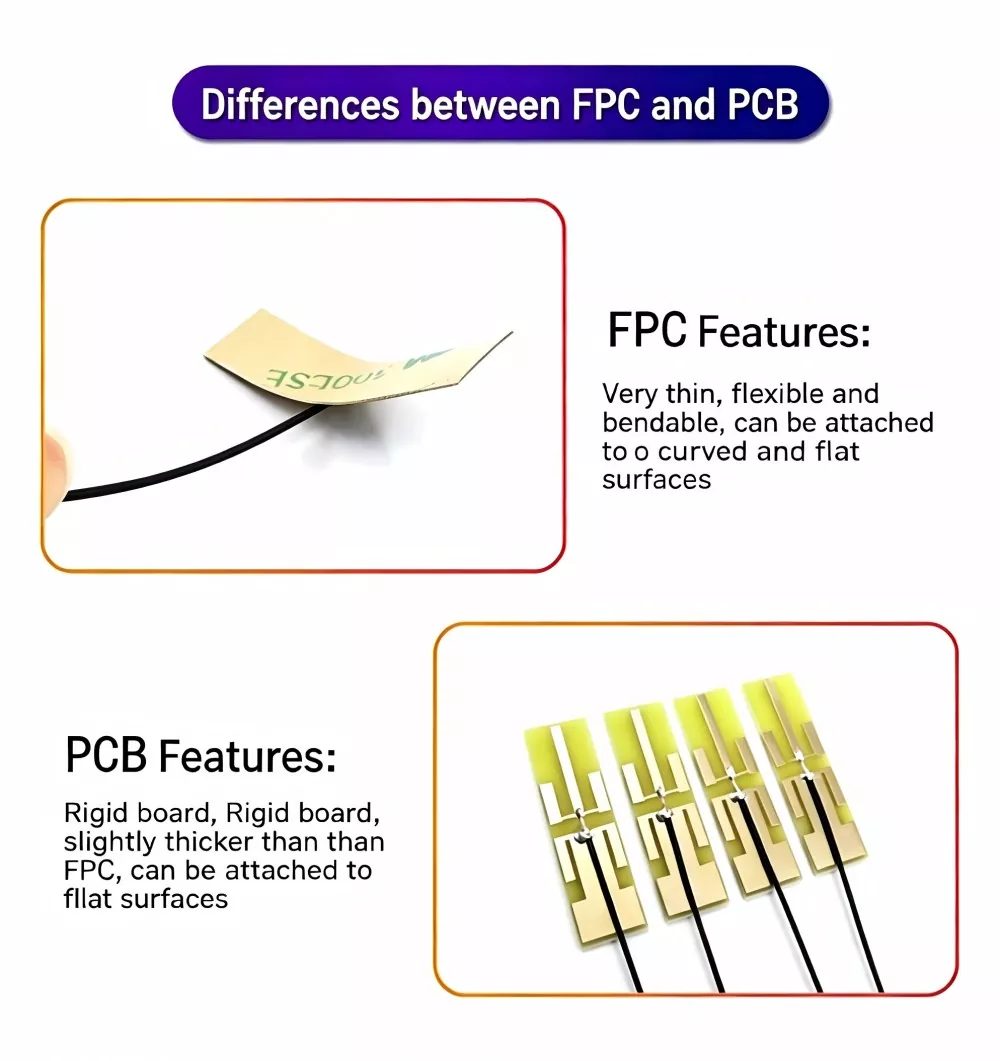

A: FPC lankstus ir lankstomas, idealiai tinka lenktose, siaurose erdvėse – tinka lengviems, ploniems įrenginiams. PCB standus, tinka tik plokštiems paviršiams; Pasirinkite šią parinktį, jei jūsų biudžetas ribotas ir turite pakankamai vietos.

2 klausimas: kurias dažnių juostas palaiko FPC antena?

A: Qianmu Communication FPC antenos apima dažnius nuo 13,56 MHz NFC iki 6 GHz 5G, palaikydamos belaides technologijas, įskaitant 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa ir ZigBee.

3 klausimas: kokia yra FPC antenos darbo temperatūra?

A: -45 ℃ iki +85 ℃, atitinka pramoninio naudojimo standartus.

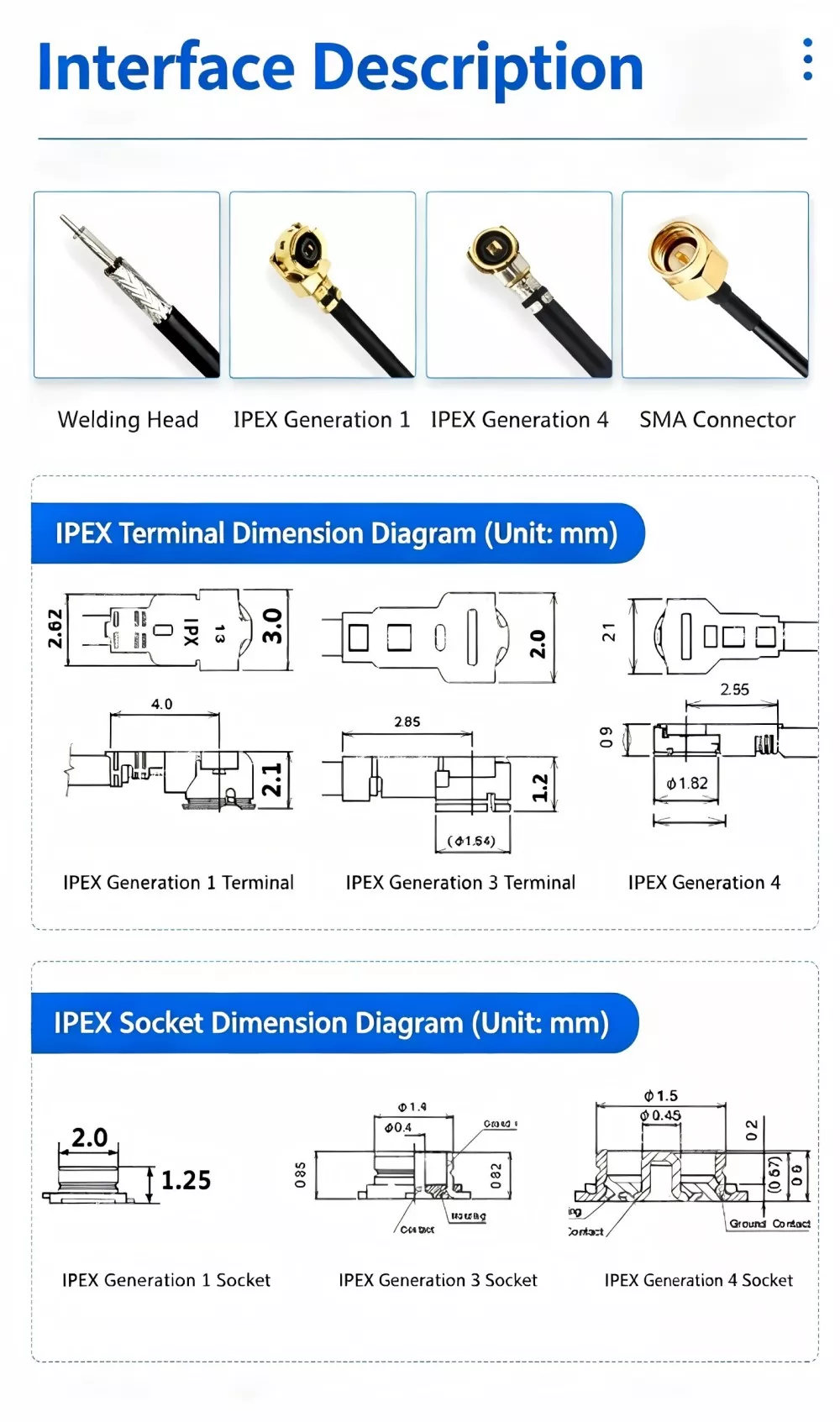

4 klausimas: kuo skiriasi IPEX, U.FL ir MHF4 jungtys?

A: Visos yra miniatiūrinės RF jungtys, kurių matmenys U.FL > MHF4. MHF4 yra dar mažesnis ir dažniausiai naudojamas 5G programose; tiesiog pasirinkite jungtį pagal pagrindinės plokštės sąsajos specifikacijas.

5 klausimas: ar jis palaiko mažų partijų pritaikymą?

A: Mes siūlome pagalbą ir galime valdyti visą užsakymo procesą – nuo ​​schemos projektavimo ir prototipų kūrimo iki mažos ir didelės apimties gamybos.
