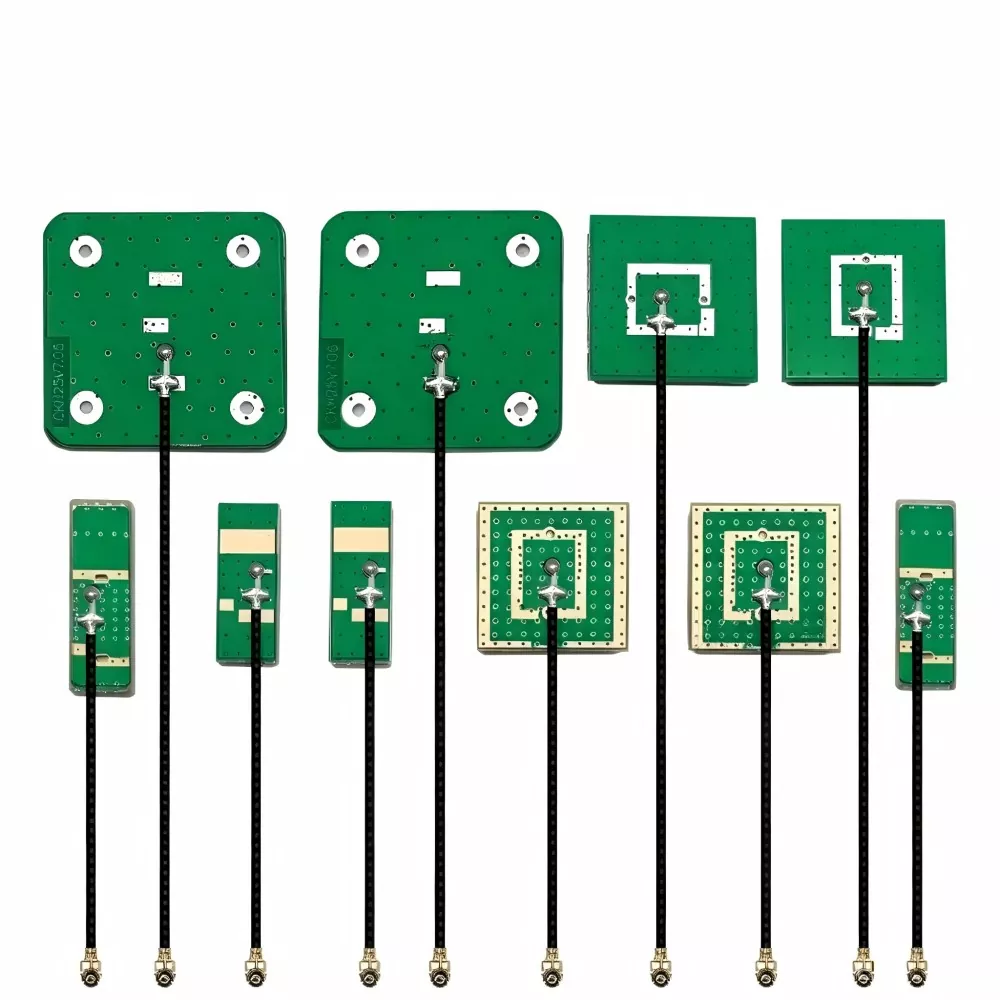

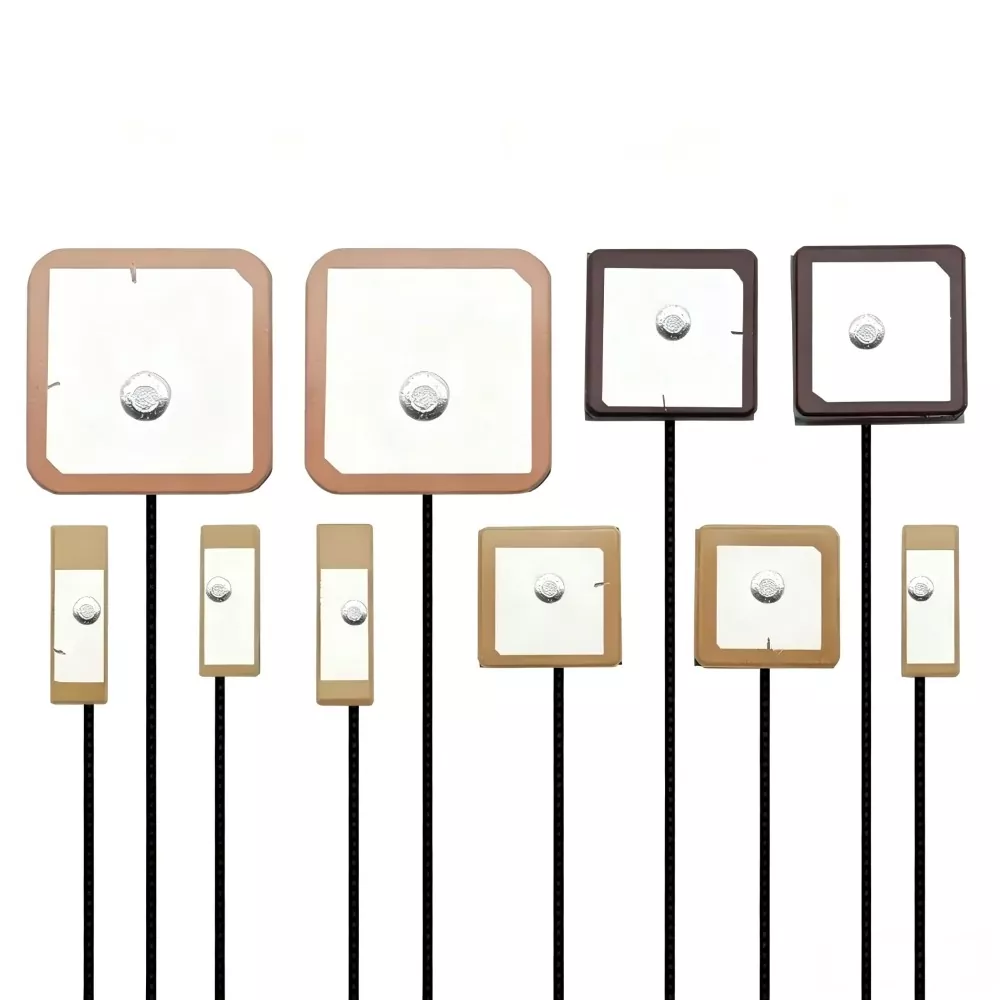

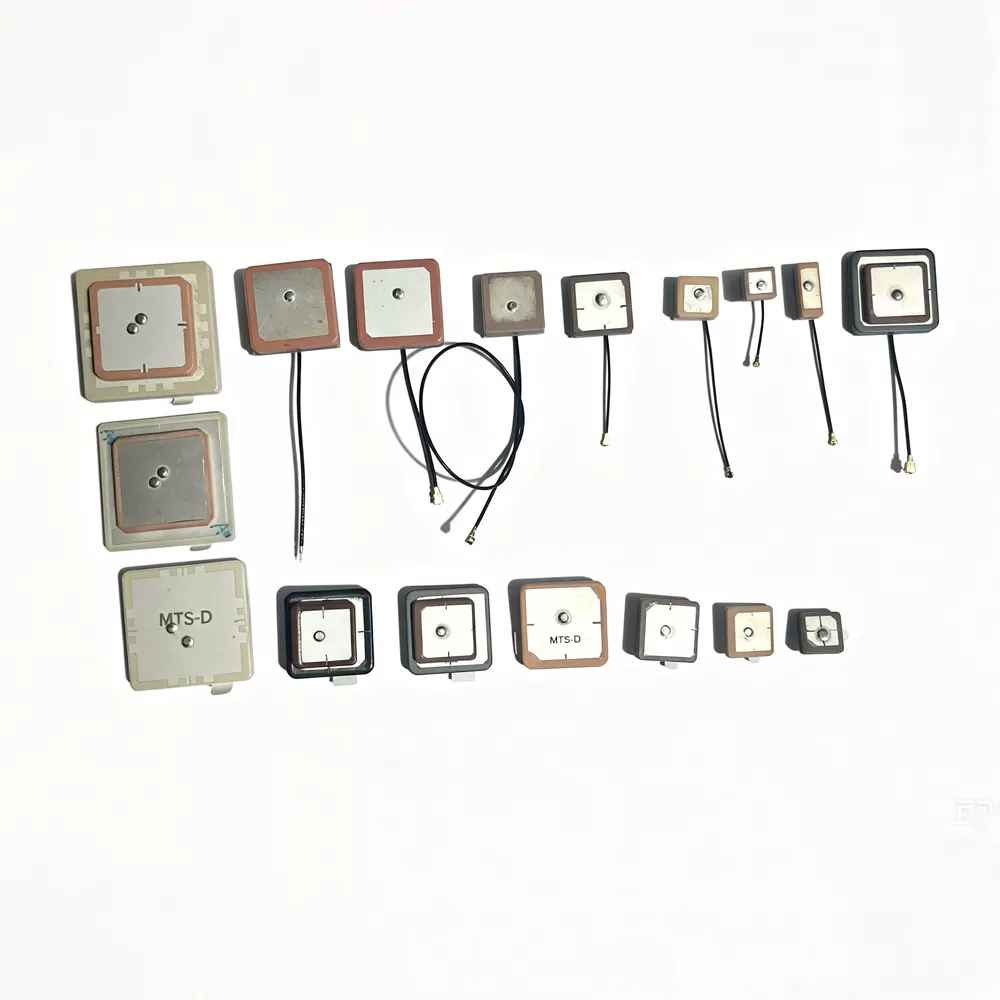

GPS BeiDou antena

GPS BeiDou antena yra palydovinės navigacijos RF komponentas, sukurtas priimti L1/B1 dažnio signalus, įskaitant GPS L1 (1575,42 MHz) ir BeiDou B1 (1561 MHz).

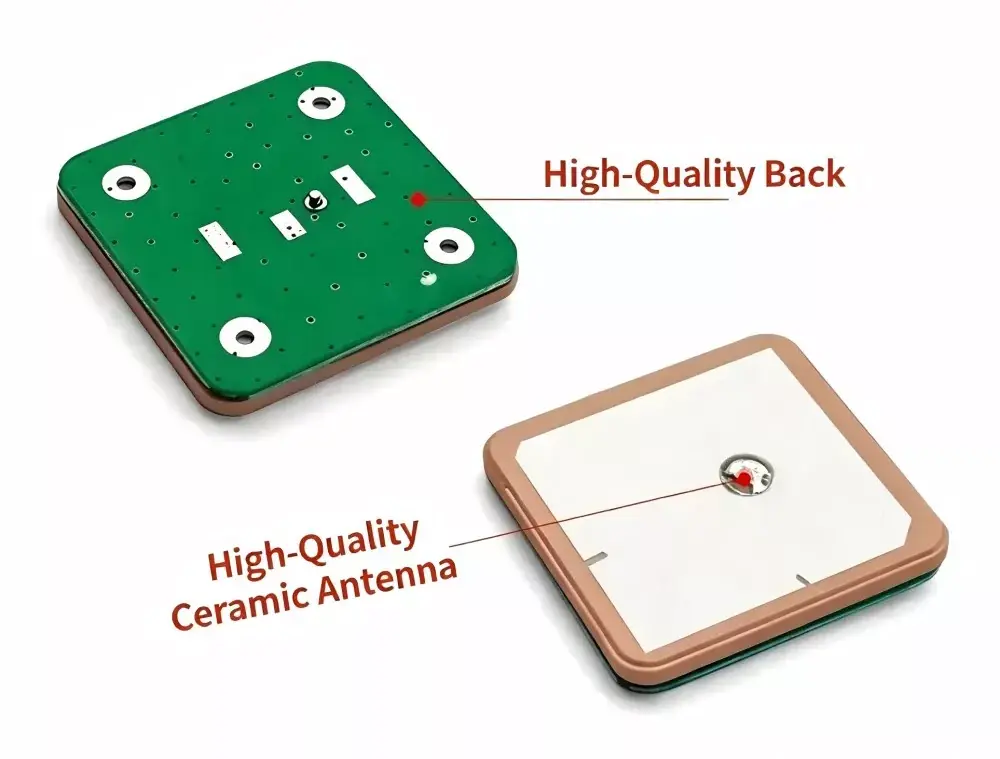

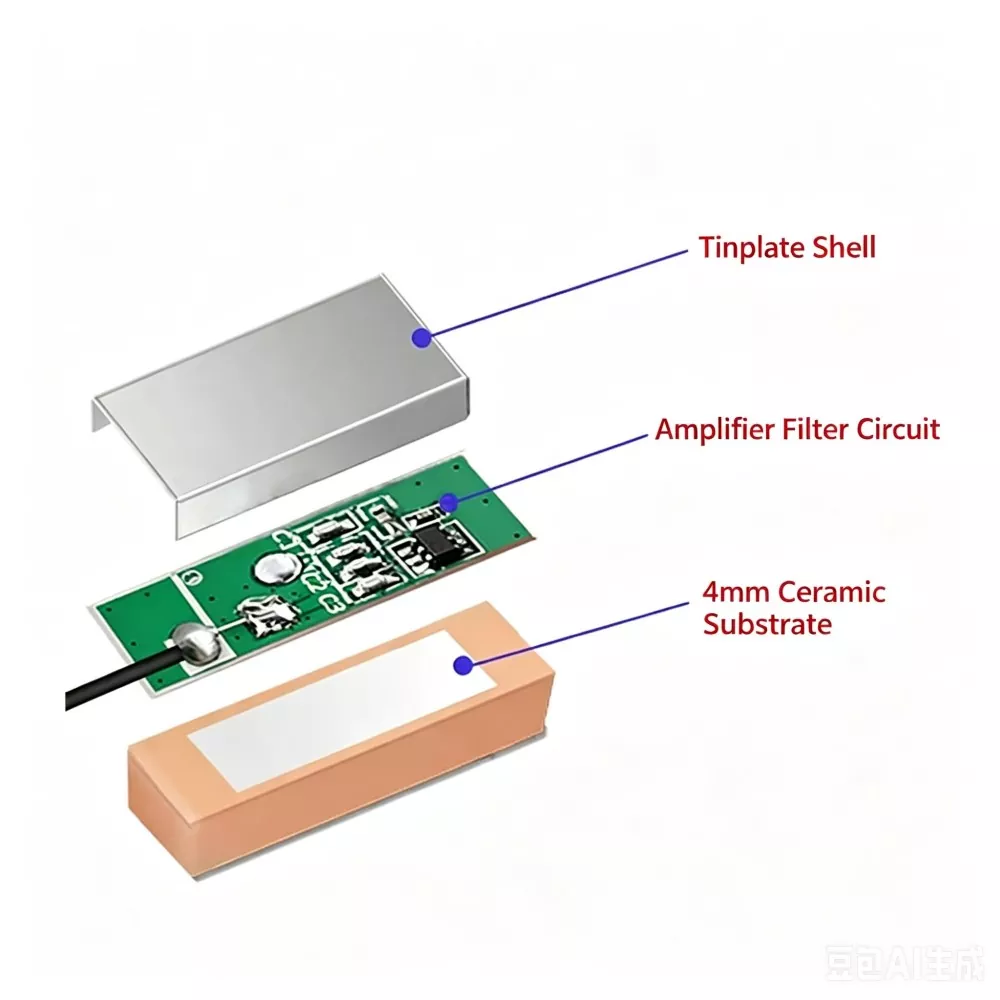

Antenoje paprastai naudojama keraminė dielektrinė pataisos struktūra su didelio pralaidumo medžiaga. Signalo priėmimas pasiekiamas naudojant elektromagnetinį rezonansą tarp metalinio pleistro ir keraminio pagrindo, paverčiant silpnus palydovinio radijo dažnio signalus į žemo triukšmo elektrinius signalus, skirtus GNSS imtuvui apdoroti.

Dešinės pusės žiedinė poliarizacija (RHCP) naudojama palydovinio perdavimo charakteristikoms suderinti, taip sumažinant poliarizacijos neatitikimo praradimą dinaminėje priėmimo aplinkoje.

Suderinami įrenginiai

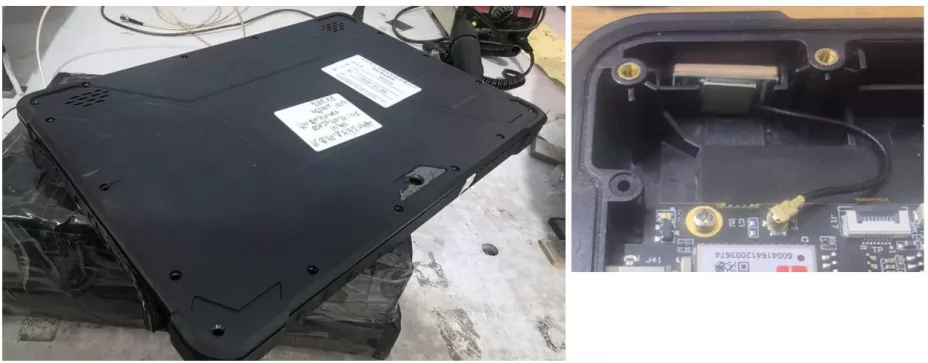

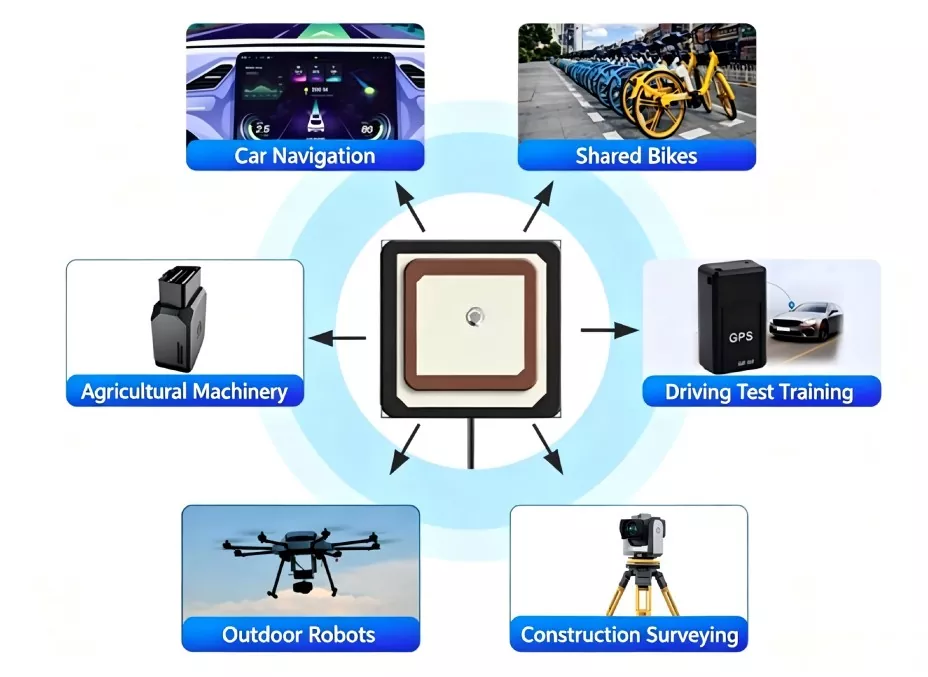

Kaip šaltinisGamykla, mes gaminame GPS BeiDou anteną. Jis pasižymi išskirtiniu suderinamumu ir yra plačiai naudojamas šiuose įrenginiuose:

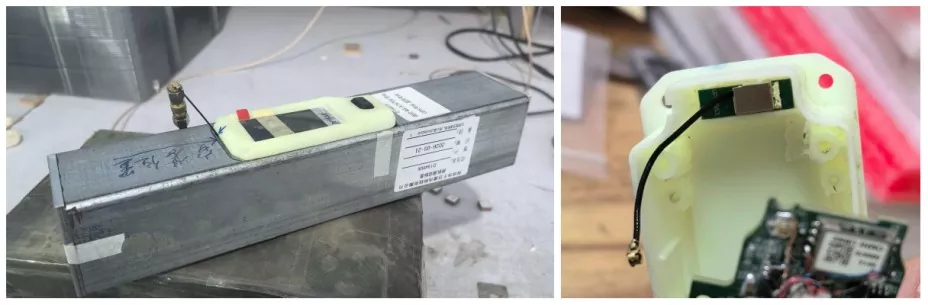

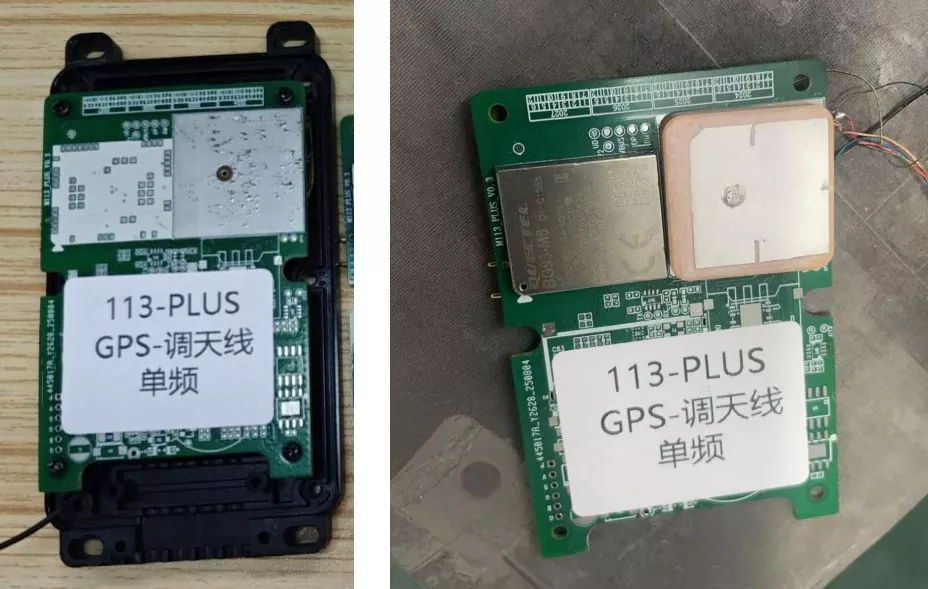

• Transporto priemonėje ir kelionės: transporto priemonėse esančios navigacijos sistemos, išmanieji bendrų dviračių ir elektrinių paspirtukų užraktai, prietaisų kameros ir OBD sekimo įrenginiai.

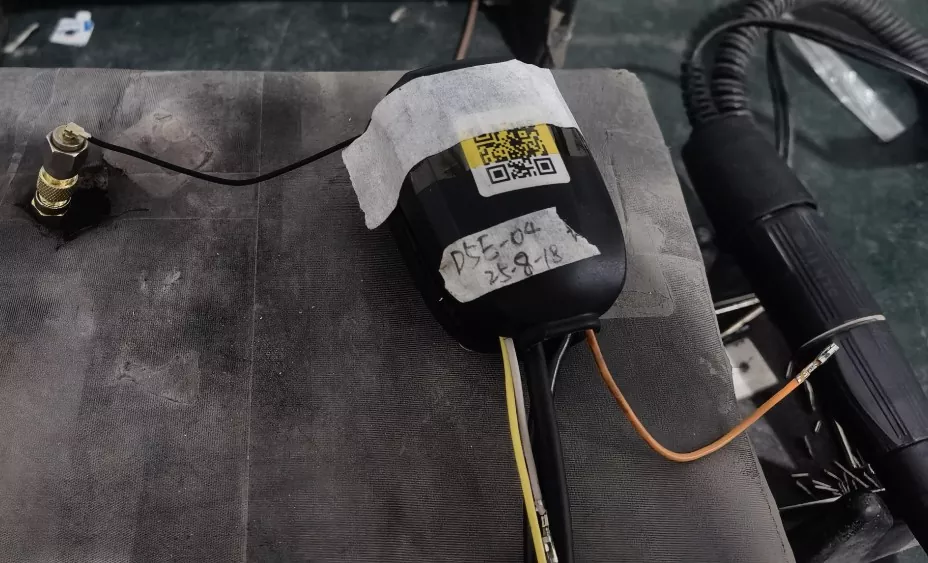

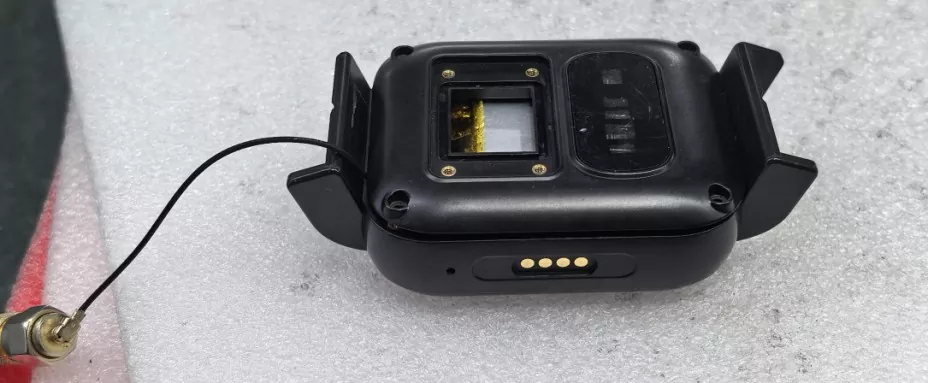

• Daiktų internetas ir nešiojami įrenginiai: išmanieji laikrodžiai, vaikų / pagyvenusių žmonių vietos nustatymo ženkleliai, miniatiūrinės naminių gyvūnėlių sekimo priemonės, turto sekimo žymos.

• Pramonė ir geodezijos: didelio tikslumo geodezijos ir žemėlapių sudarymo terminalai, žemės ūkio dronų skrydžių valdikliai, pramoniniai daiktų interneto jutikliai, delniniai PDA.

Pagrindiniai pardavimo taškai ir realūs išmatuoti duomenys

Mūsų gamykloje gaminama išorinė GPS antena turi šiuos pagrindinius privalumus:

1. Didžiausias dydžio ir našumo balansas: naudojant daugiasluoksnę žemos temperatūros bendrai degimo keramikos (LTCC) technologiją, šis komponentas išlaiko stabilų rezonansinį dažnį net ir itin plonoje pakuotėje, kurios matmenys yra vos 16 × 6 × 4,5 mm, todėl jis idealiai tinka mažiems daiktų interneto įrenginiams, kurių erdvė ribota.

2. Puikios silpnų signalų aptikimo galimybės: turintis didelio našumo LNA (mažo triukšmo stiprintuvą), išmatuotas triukšmo rodiklis (NF) yra ≤2,0 dB, o stiprinimas gali siekti 25 dB ± 3 dB. Atliekant faktinius bandymus, įrenginio šalto paleidimo palydovo gavimo laikas buvo sumažintas iki 25 sekundžių ir jis gali stabiliai gauti daugiau nei 7 palydovus net miesto kanjono aplinkoje.

3. Aukštos temperatūros stabilumas: Keraminio dielektriko temperatūros koeficientas reguliuojamas ±30 ppm/℃. Ekstremaliose aplinkose, nuo -40 ℃ iki 85 ℃, rezonansinio dažnio poslinkis yra ≤ ± 5 MHz – daug geresnis nei įprastų PCB antenų.

4. Impedanso suderinimas ir apsauga nuo trukdžių: standartinė 50Ω varžos konstrukcija, kai VSWR ≤ 1,5; pasirinktinai galima su ferito danga ant paviršiaus, siūlanti ≥ 40 dB slopinimą už juostos ribų ir efektyviai apsaugoti pagrindinę plokštę nuo aukšto dažnio trukdžių, pvz., DC-DC keitiklių.

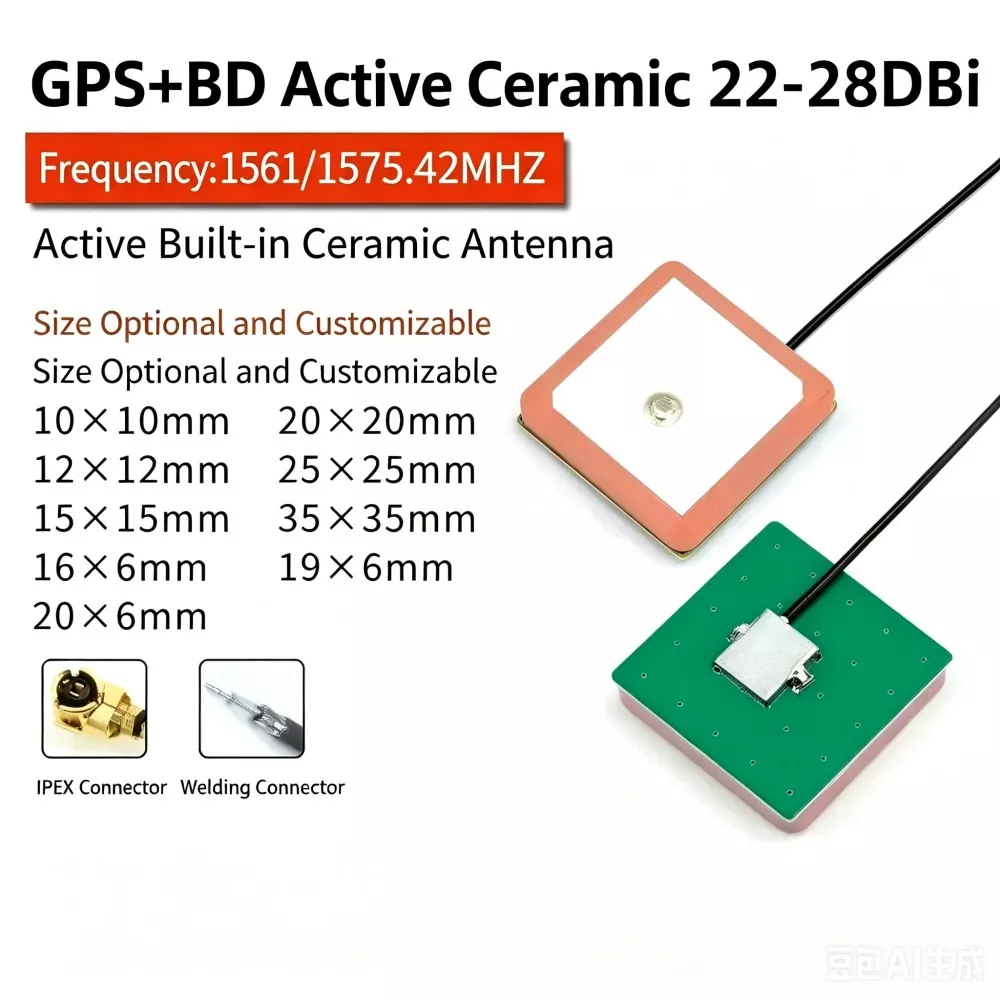

Pagrindinės techninės specifikacijos ir parametrai

Išsamus palyginimas su konkuruojančiais produktais

1. Licencijos reikalavimai

Antena turi būti pastatyta laisvoje vietoje. 30° kampu virš antenos neturi būti didelių metalinių daiktų. Ištisinė 7 cm × 7 cm įžeminimo plokštuma turėtų būti rezervuota po antena kaip atšvaitas, neleidžiant nukreipti tiesiai po aktyvia zona.

2. EMI izoliacija

Laikykite anteną toliau nuo didelio triukšmo komponentų, tokių kaip DC-DC keitikliai, kristalų generatoriai, centriniai procesoriai ir garsiakalbiai. Rekomenduojamas mažiausiai 2 cm atstumas.

3. Impedanso valdymas

Palaikykite 50Ω valdomą varžą nuo antenos tiekimo taško iki GNSS modulio. RF pėdsakai turi būti trumpi, sklandžiai nukreipti ir be stačių kampų.

4. Orientacijos valdymas

Keraminis paviršius turi būti nukreiptas į viršų ir likti lygiagretus įžeminimo plokštei. Pasvirimo kampas neturi viršyti 15°, kad būtų išlaikytos stabilios RHCP priėmimo charakteristikos.

RF inžinerijos svarstymai

1. Įžeminimo plokštumos priklausomybė

GNSS antenai reikia stabilios įžeminimo plokštumos. Našumas tiesiogiai koreliuoja su žemės dydžiu ir simetrija.

2. Daugiatakis aplinkos jautrumas

Miesto aplinkoje atsiranda signalo atspindžio takai, kurie sumažina padėties nustatymo tikslumą ir padidina tikslumo praskiedimą (DOP).

3. LNA įnašas

Mažo triukšmo stiprintuvo stiprinimas pagerina gavimo jautrumą, bet taip pat padidina jautrumą išoriniams trikdžiams, jei filtravimas yra nepakankamas.

4. Dažnio stabilumas

Keraminiai dielektriniai temperatūros koeficientai turi įtakos rezonansiniam dreifui šiluminio ciklo sąlygomis.

Kaip išsirinkti tinkamą produktą?

Renkantis išorinę GPS anteną, atsižvelkite į šiuos pagrindinius veiksnius:

1. Dažnis ir poliarizacija Patvirtinkite, ar įrenginiui reikalingas GPS L1, BeiDou B1 arba dviejų dažnių palaikymas. Nemaišykite žiedinės poliarizacijos GNSS antenų su tiesiškai poliarizuotomis antenomis, pvz., 2,4G tipo antenomis, nes tai sukels nesutapimą ir pablogins priėmimą.

2. Montavimo erdvė Kompaktiškiems įrenginiams paprastai naudojama keraminė antena dėl mažo formos faktoriaus. Išlaidoms jautriose programose, kuriose yra pakankamai vietos, galima apsvarstyti galimybę naudoti PCB antenas. Sudėtingose ​​RF aplinkose keraminės antenos užtikrina stabilesnį veikimą.

3. Aktyvus arba pasyvus dizainas Jei įrenginys turi metalinį korpusą arba ilgą RF maitinimo liniją (>1 m), signalo praradimui kompensuoti rekomenduojama aktyvioji antena su integruota LNA.

4. Patvirtinimo duomenys Pasirinkimas turėtų būti pagrįstas išmatuotomis lauko charakteristikomis (pvz., palydovo paėmimu, C/N0, šalto paleidimo laiku), o ne tik laboratorijos specifikacijomis.

Kodėl verta rinktis mus („Qianmu Communications“)?

• Tiesioginis tiekimas iš šaltinio gamyklos: atsisakome tarpininkų pelno maržos ir siūlome labai konkurencingas gamintojo kainas su lanksčiais MOQ.

• Stiprios mokslinių tyrimų ir plėtros bei pritaikymo galimybės: turime profesionalių RF inžinierių komandą, kuri gali greitai pritaikyti keramikos lusto dydį, sidabro sluoksnio formą ir LNA padidėjimą pagal jūsų ID struktūrą ir PCB išdėstymą.

• Realaus atvejo patvirtinimas: mūsų produktai buvo sėkmingai integruoti į kelių pirmaujančių dviračių dalijimosi, transporto priemonėse esančios navigacijos ir išmaniųjų nešiojamų prekių ženklų tiekimo grandines, išsprendžiant daugybę problemų, tokių kaip „lėta žvaigždžių paieška ir dažnas žvaigždžių praradimas“.

• Viso gyvavimo ciklo paslaugos: teikiame vieno langelio techninę pagalbą – nuo ​​impedanso suderinimo modeliavimo prieš pardavimą ir antenos išdėstymo nurodymų iki greitos sugedusių produktų analizės po pardavimo.

DUK

1 klausimas: Ar skirtingų dažnių juostų keramines antenas galima naudoti pakaitomis?

A: Ne. GNSS antenos ir 2,4G/5,8G antenos naudoja skirtingus poliarizacijos tipus ir veikimo mechanizmus. GNSS antenos paprastai yra RHCP, o 2,4G/5,8G antenos yra tiesiškai poliarizuotos. Poliarizacijos ir dažnio neatitikimas lemia reikšmingą signalo pablogėjimą arba palydovo užrakto praradimą.

2 klausimas: kodėl antenos dydis turi įtakos veikimui?

A: Keraminės antenos veikimas yra susijęs su efektyviu spinduliavimo plotu ir dielektrine konstanta. Didesnis keramikos tūris paprastai pagerina stiprinimą ir jautrumą. Tačiau kompaktiškų konstrukcijų našumą galima iš dalies optimizuoti naudojant antenos derinimą ir įžeminimo plokštumos dizainą.

3 klausimas: kokia yra išorinės GPS antenos varža?

A: Standartinė projektinė varža yra 50Ω, kuri dažniausiai naudojama GNSS RF priekinėse sistemose. Priklausomai nuo sistemos lygio atitikties reikalavimų, gali būti palaikomos tinkintos varžos vertės.

4 klausimas: kaip patikrinamas diegimo veikimas?

A: Įvertinimas paprastai grindžiamas GNSS imtuvo metrika, pvz., palydovų gavimo skaičiumi, SNR (signalo ir triukšmo santykis) ir šalto paleidimo laiku atviro dangaus sąlygomis. Norint užtikrinti stabilų veikimą, standartinėje bandymo aplinkoje tikimasi kelių palydovinių užraktų ir nuoseklių C/N0 verčių
