NB-IoT antena

Rinkoje yra trys pagrindiniai daiktų interneto antenų tipai: įmontuotos pataisinės antenos, ant siurbtuko transporto priemonėje montuojamos antenos ir varžtais tvirtinamos išorinės vandeniui atsparios antenos.

Šiame straipsnyje parodyta NB-IoT antena priklauso varžtais tvirtinamų lauko vandeniui atsparių antenų kategorijai. Jis specialiai sukurtas pramoninėms elektros valdymo spintoms, lauko integruotos įrangos dėžėms ir komunaliniams daiktų interneto terminalams.

„Qianmu Communication“ korpuso išorinė NB antena palaiko visos juostos NB-IoT nuo 700 MHz iki 960 MHz ir yra suderinama su trijų pagrindinių operatorių siaurajuosčiais tinklais: China Mobile, China Unicom ir China Telecom. Galima įsigyti su dviem įprastų dydžių varžtais – M12 ir M16, atitinkančiais daugumos buitinių ir importuojamų pramoninių spintelių montavimo angų standartus.

Kas yra išorinė antena, skirta NB-IoT spintelėms

NB-IoT korpuso išorinė antena yra varžtais tvirtinama vandeniui atspari RF antena, skirta pramoninei IoT įrangai. Jis montuojamas išorėje ant įrangos spintelių, kad būtų užtikrintas stabilus belaidis signalo perdavimas NB-IoT terminalams lauko ir pramoninėje aplinkoje.

Darbo principas

Daugelis klientų klaidingai mano, kad antena yra tik metalinis osciliatorius ir kad vandeniui atsparus korpusas neturi įtakos signalo veikimui. Tiesą sakant, NB-IoT korpuso išorinės antenos konstrukcinė konstrukcija tiesiogiai veikia tolimojo lauko komunikacijos stabilumą. Darbo našumą galima išbandyti ir patikrinti naudojant vektorinių tinklų analizatorius ir ekranuotas beaidės kameras.

1. Žemo dažnio osciliatoriaus rezonansinė struktūra

NB-IoT veikia 700–960 MHz žemo dažnio ryšio juostoje, kuri turi ilgesnius bangos ilgius ir aukštesnius generatoriaus ilgio ir žemės atitikimo reikalavimus. Antenos viduje naudojami segmentuoti vario spinduliavimo elementai, tiksliai suderinantys siaurajuostį žemo dažnio rezonansą ir išvengiant rezonanso poslinkio bei stovinčios bangos padidėjimo, randamo įprastose trumpose antenose.

2. Spintelės izoliuota radiacinė struktūra

Antena sumontuota išorėje. Metalinis varžtas naudojamas tvirtinimui ir įžeminimui, o generatorius išlaiko saugų izoliacijos atstumą nuo korpuso skardos. Taip išvengiama RF signalo ekranavimo ir absorbcijos, kurią sukelia metalinis korpusas.

Pagal tą pačią specifikaciją įmontuota antena, sumontuota metalinėje spintelėje, gali turėti 6–9 dB slopinimą, o išorinės NB-IoT antenos bendras slopinimas yra tik 1–2 dB.

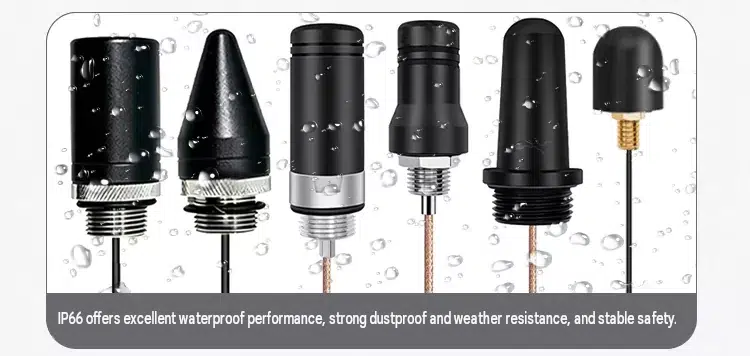

3. Daugiasluoksnė sandari vandeniui atspari konstrukcija

Antena turi galinį vandeniui atsparų silikoninį tarpiklį, srieginį vandeniui atsparų guminį žiedą ir įpurškimo būdu suformuotą išvesties vielos konstrukciją, kad būtų užtikrinta trijų sluoksnių apsauga. Lietaus vanduo ir kondensatas negali patekti į korpusą išilgai kabelio. 50Ω koaksialinis kabelis palaiko stabilų RF signalo perdavimą ir apsaugo nuo varžos dreifo, kurį sukelia lauko temperatūros pokyčiai.

4. Triukšmo slopinimo struktūra

Antenos bazė prideda įžeminimo jungties žiedą, kad būtų galima filtruoti elektromagnetinį triukšmą, kurį generuoja maitinimo šaltiniai, PLC ir korpuso viduje esančios relės, sumažinti triukšmo lygį ir pagerinti IoT terminalo bazinės stoties sėkmės rodiklį.

Suderinama įranga

NB-IoT antena skirta daiktų interneto terminalams, kuriems reikalinga metalinės spintelės apsauga ir ilgalaikis darbas lauke. Jis tinka civiliniams, komerciniams ir pramoniniams įrenginiams:

1. Išmaniosios nuotolinės transmisijos vandens skaitiklių spintelės

Komunalinė vandens ir dujų įranga, dujų surinkimo dėžės, vamzdynų slėgio stebėjimo ir valdymo spintos bei internetinė vandens kokybės stebėjimo įranga.

2. Išmanioji galia ir pramoninė valdymo įranga

Lauko elektros energijos surinkimo spintos, žemos įtampos paskirstymo stebėjimo terminalai, fotovoltinės energijos kaupimo integruotos valdymo spintos ir elektros skaitiklių koncentratoriai.

3. Išmaniojo miesto apsaugos įranga

Kelių dulkių stebėjimo dėžės, aplinkos ir oro stebėjimo stotys, parkavimo barjerų valdymo spintos ir lauko gatvių išmanieji valdikliai.

4. Pramonės automatikos terminalai

Gamyklos dirbtuvių duomenų rinkimo valdymo dėžės, sandėlio logistikos pozicionavimo terminalai ir įrangos gedimų belaidės signalizacijos spintos.

5. Žemės ūkio daiktų interneto įranga

Lauko dirvožemio stebėjimo spintos, akvakultūros vandens kokybės kontrolės spintos ir šiltnamio aplinkos integruota stebėjimo įranga.

Išsami techninių parametrų lentelė

Bendras DUK skyrius

1 klausimas: Ar galima pakeisti išorinės NB-IoT antenos laido ilgį ir jungtį?

A: Taip. Standartiniai modeliai palaiko koaksialinius kabelius nuo 1,5 m iki 10 m. Jungtis, tokias kaip SMA, IPEX ir N, galima pakeisti pagal reikalavimus. Masiniai užsakymai taip pat palaiko pasirinktines apvalkalo spalvas ir LOGO šilkografiją.

2 klausimas: ar ši lauko NB antena suderinama su China Mobile, China Unicom ir China Telecom NB kortelėmis tuo pačiu metu?

A: Taip. Antena apima visą 700–960 MHz NB-IoT dažnių juostą ir yra suderinama su trijų pagrindinių operatorių NB tinklais. Nereikia pirkti atskirų versijų skirtingoms dažnių juostoms.

3 klausimas: Ar laido lenkimas turės įtakos antenos signalui, kai spintelės vidinė erdvė yra ribota?

A: Kabelį galima švelniai sulenkti dideliu lenkimo spinduliu, tačiau reikėtų vengti lenkimo 90 laipsnių kampu ir pakartotinio lankstymo. Montuodami kabelį laikykite kuo tiesesnį ir atokiau nuo trukdžių šaltinių, pvz., maitinimo šaltinių ir dažnio keitiklių, kad išvengtumėte reikšmingo signalo susilpnėjimo.

4 klausimas: ar antenos metalinė veržlė gali rūdyti ilgai naudojant pakrantės druskos purškimo aplinkoje?

A: Ne. Antenos fiksavimo veržlė pagaminta iš pasyvuoto antikorozinio aliuminio lydinio ir išlaikė 48 valandų druskos purškimo testą. Jis nėra linkęs rūdyti ar užstrigti ilgai naudojant lauke pakrantės zonose. Labai korozinėms aplinkoms galima pasikonsultuoti su inžinieriais dėl pritaikytų antikorozinių sprendimų.
