2G/3G/4G LTE antena

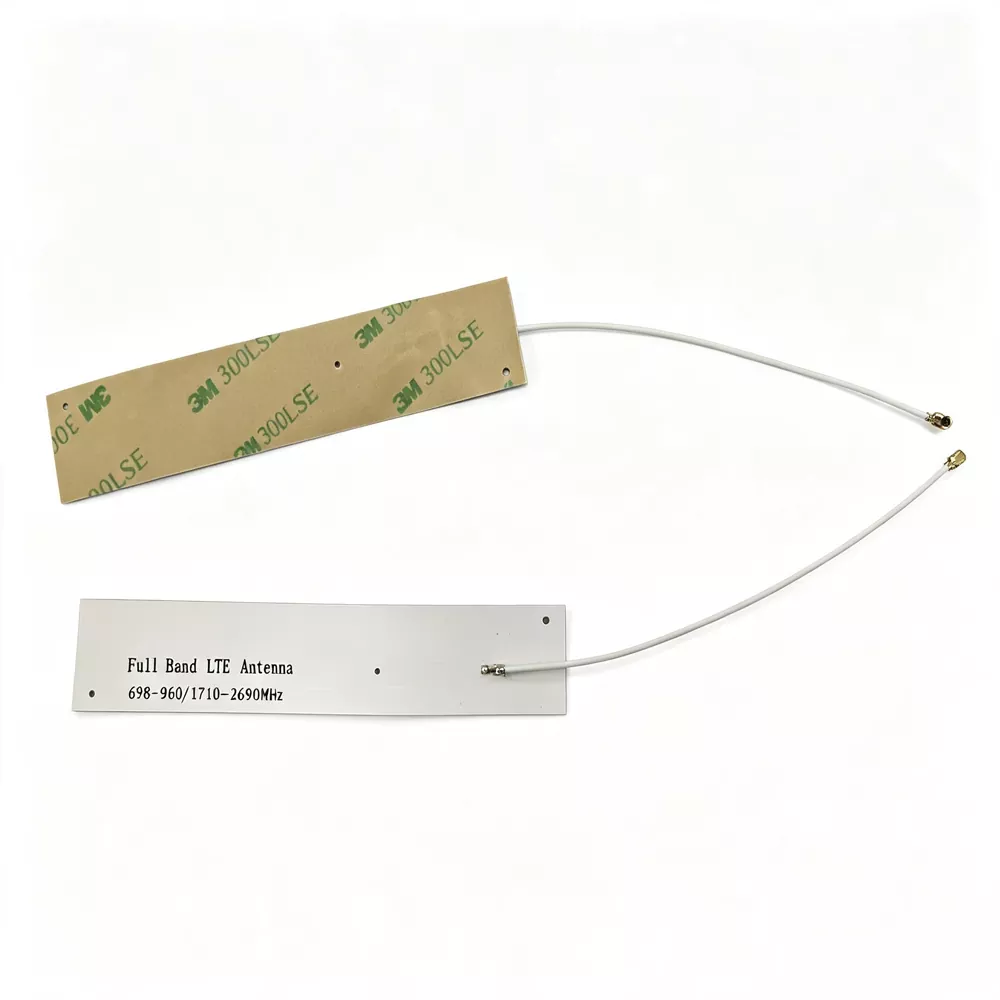

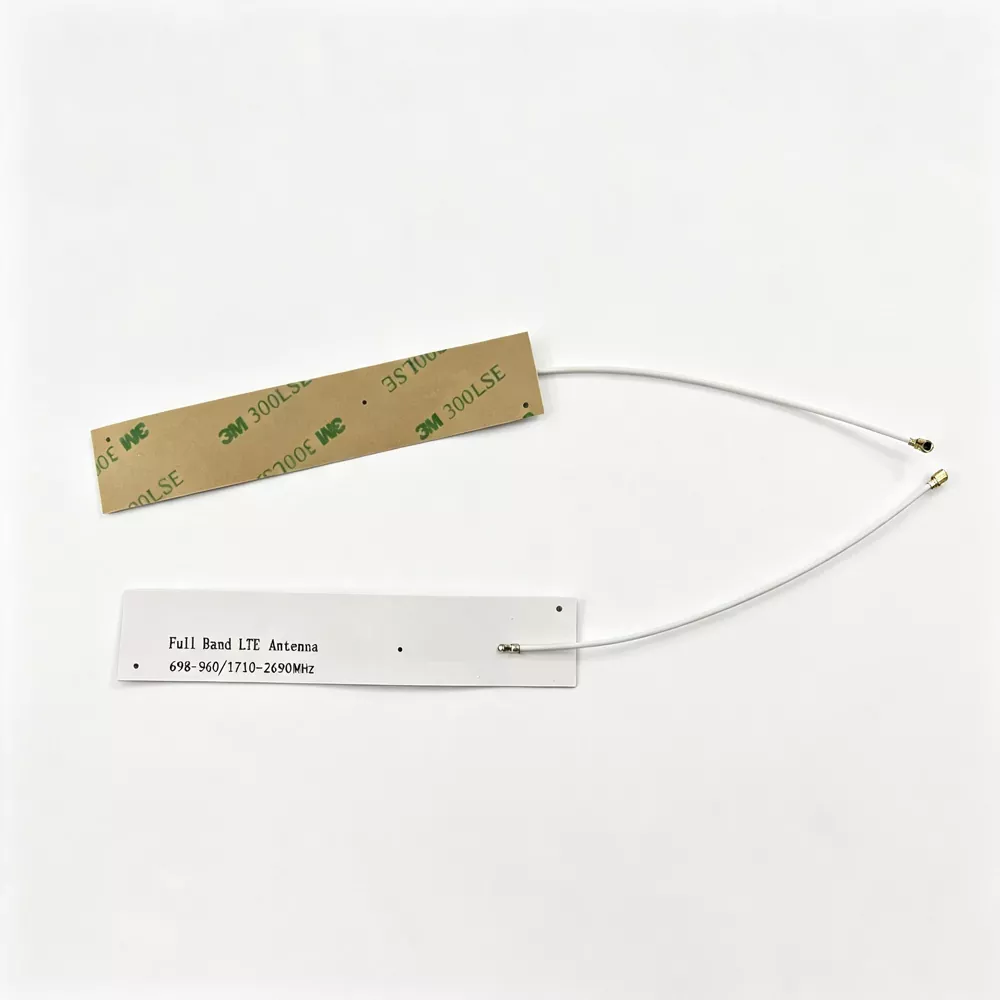

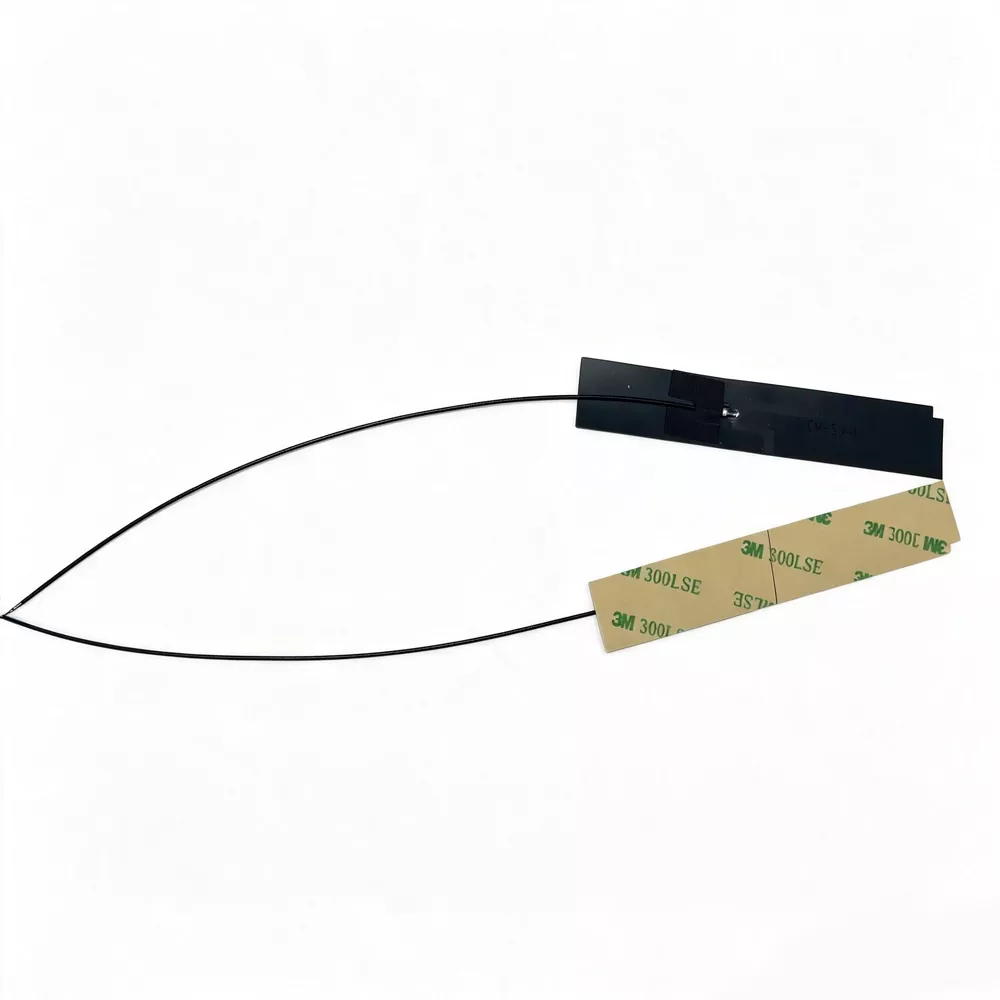

2G/3G/4G LTE antena yra lengva, lanksti ir lankstoma įmontuota visos juostos korinio ryšio antena. Skirtingai nuo įprastos paviršiaus montavimo antenos, šiame gaminyje naudojama lanksti FPC plokštė + koaksialinis tiesioginio litavimo procesas. Antena yra lengva, plona, ​​minkšta ir gali laisvai tilpti į išlenktą paviršių ir siaurą įrenginio viduje esančią plyšio erdvę. Jis palaiko 2G GSM, 3G WCDMA ir 4G LTE kelių tinklų signalų perdavimą ir priėmimą. Šiuo metu tai yra pageidaujamas įmontuotos komunikacijos antenos tipas mažiems išmaniesiems iot įrenginiams, plačiai sprendžiantis pramonės problemas, tokias kaip maža įmontuota erdvė, silpnas signalas, nestabilus kontaktas ir prastas įrenginio atsparumas vibracijai.

Veikimo principas

Ši 2G/3G/4G LTE antena FPC suvirinta koaksialinė antena veikia remiantis lanksčios mikrojuostos generatorių matricos radijo dažnio principu ir perduoda signalus su bendraašiais ekranuotais tiektuvais. Jis yra padalintas į tris dalis: signalo spinduliuotės sluoksnį, izoliacinį pagrindo sluoksnį ir ekranuotą perdavimo sluoksnį. Darbo logika yra stabili ir efektyvi:

• Rf spinduliavimo principas: FPC plokštės paviršius tiksliai išgraviruoja kelių juostų osciliatorių linijas, tiksliai atitinka 2G/3G/4G visos juostos rezonanso taškus, nėra juostos negyvų zonų, išmatuotas visos juostos stovinčios bangos santykis yra stabilus ≤1,5, signalo atspindžio nuostoliai itin maži.

• Suvirinto perdavimo privalumai: bendraašė linija ir FPC osciliatoriaus plokštė suformuotos vientisu aukštos temperatūros alavo litavimo būdu. Palyginti su įprasta kniedyta ir prispausta konstrukcija, išmatuotos seisminės charakteristikos pagerėjo 85%, o ilgalaikėje vibracijos aplinkoje kontaktas nenutrūksta ir signalas nenutrūksta.

• Ekranuojantis apsaugos nuo trukdžių mechanizmas: RG1.13 koaksialinės linijos dvisluoksnė ekranavimo struktūra efektyviai izoliuoja elektromagnetinį triukšmą nuo procesoriaus, maitinimo šaltinio ir pagrindinės įrangos plokštės lusto. Matuojant vidinėje įrangos trikdžių aplinkoje, signalo priėmimo jautrumas padidėja 3-5 dB.

• Įvairiakryptės spinduliuotės charakteristikos: Plokštuminis įvairiakryptis perdavimo ir priėmimo dizainas gali išlaikyti stabilų signalo išvestį tais atvejais, kai įrenginio uždaras korpusas ir metalinis korpusas yra užblokuoti, o iot įrenginio lauko tinklo sėkmės rodiklis padidėjo 28%.

Diegimo ir naudojimo vadovas

Ši FPC antena yra įmontuota, lengvai valdoma, tinka masinei gamybai ir nereikalauja profesionalaus derinimo. Veiksmai yra tokie:

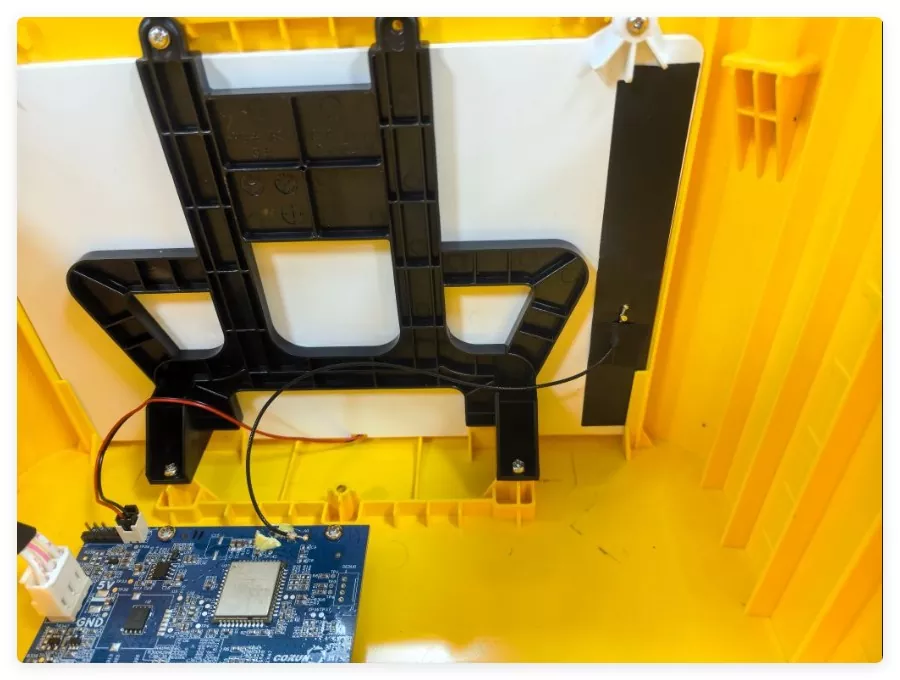

1. Vietos pasirinkimas: įrenginio viduje pasirinkite atvirą vietą, toliau nuo pagrindinės plokštės lusto, maitinimo šaltinio ir metalinio korpuso, kad išvengtumėte signalo blokavimo ir trukdžių.

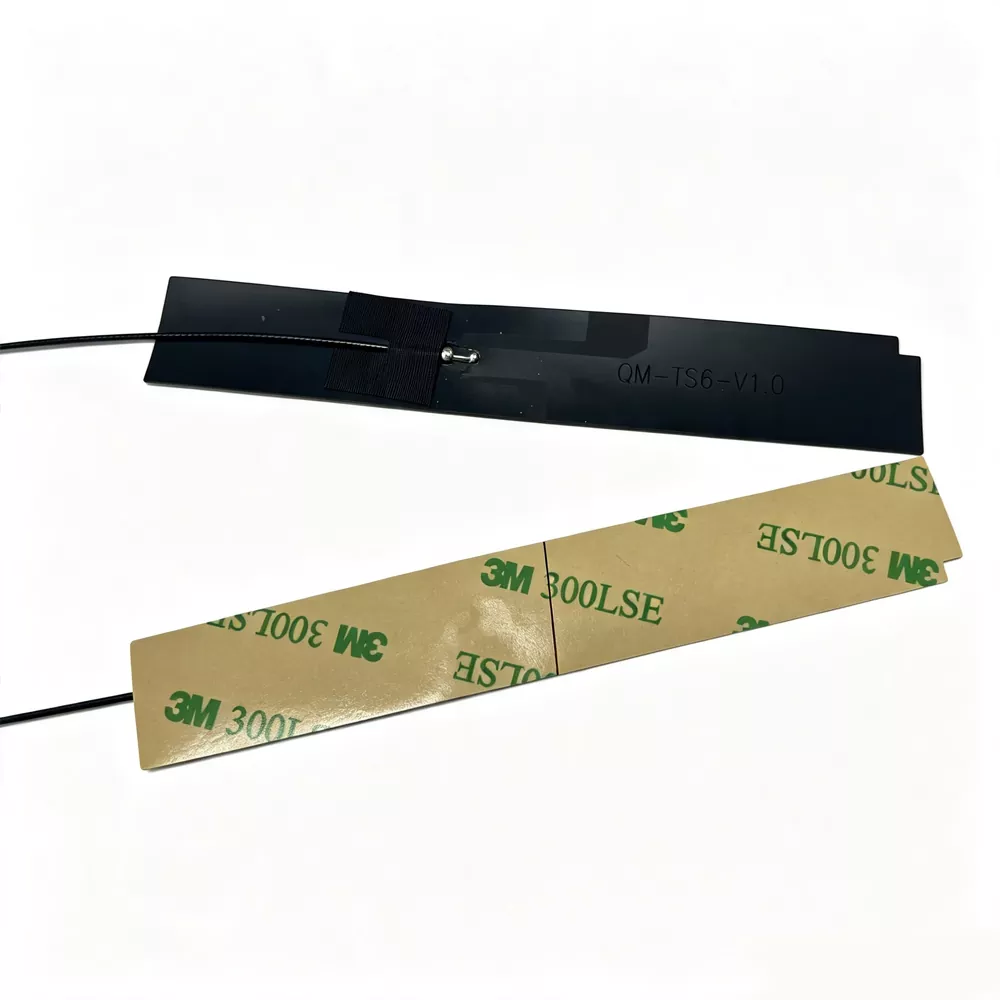

2. Pritvirtinkite ir pritvirtinkite: antenos nugarėlėje yra labai tvirti 3M klijai. Išvalę dulkes ir alyvos dėmes ant vidinės įrenginio sienelės, lygiai ir tvirtai pritvirtinkite ir kiek reikia sulenkite, kad tilptų į lenktą įrenginio paviršių.

3. Sąsajos prijungimas: tiksliai prijunkite IPEX/SMA sąsają galinėje dalyje prie įrenginio modulio antenos lizdo ir švelniai pritvirtinkite, kad laidas nebūtų smarkiai traukiamas.

4. Laidų organizavimas: pertekliniai laidai turi būti tvarkingai laikomi, kad nesusispaustų, nesulenktų ar nesusiglamžytų ir nepažeistumėte ekranavimo sluoksnio, kuris gali turėti įtakos signalui.

5. Įjungimo testas: baigę surinkti, įjunkite maitinimą ir prisijunkite prie tinklo, kad patikrintumėte, ar visi 2G/3G/4G tinklo signalai priimami normaliai, tada galima masinė gamyba.

DUK

1 klausimas: Ar šią 2G/3G/4G LTE anteną FPC suvirintą bendraašę anteną galima sulenkti naudoti?

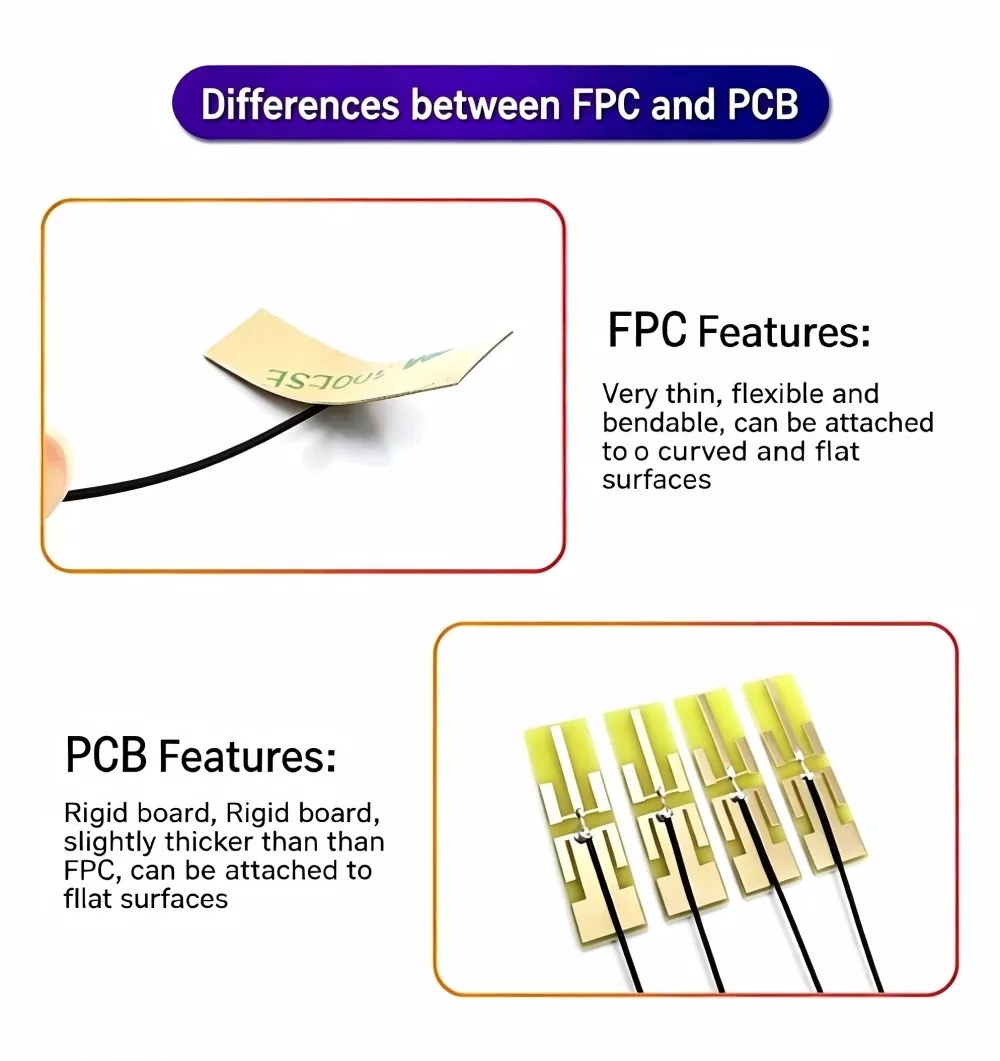

A1: Taip. Gaminys pagamintas iš lanksčios FPC pagrindo medžiagos, kurią galima laisvai lenkti ir pritaikyti prie lenktų paviršių. Jis telpa į nedidelę įrenginio erdvę ir nesulaužys ir nepaveiks signalo veikimo normaliai sulenkus.

2 klausimas: ar palaikote pasirinktinius kabelių ilgius ir sąsajos tipus?

A2: Visiškai palaikoma. Kaip šaltinio gamykla, palaikomi tinkinami linijų ilgiai nuo 10 cm iki 50 cm, keičiamos sąsajos, tokios kaip SMA, BNC, IPEX, LOGO šilkografija ir dydžio koregavimas.

3 klausimas: kokie yra litavimo proceso pranašumai, palyginti su įprasta įklijuota antena?

A3: bendraašis linijos suvirinimas viename gabale, nėra laisvo tarpo, stipresnis atsparumas smūgiams, atsparumas tempimui, anti-senėjimo efektyvumas, visiškai išsprendžia įrangos vibracijos, signalo mirgėjimo ir prasto kontakto problemas aukštos temperatūros aplinkoje, labiau tinka atšiauriems pramonės ir transporto priemonių scenarijams.
