Planšetinio kompiuterio 4G duomenų antena

„Tablet 4G Data Antenna“ yra įmontuotas belaidžio signalo priėmimo ir perdavimo komponentas, sukurtas specialiai planšetiniams įrenginiams. Ši planšetinio kompiuterio 4G LTE antena pasižymi lengva, lanksčia struktūra, optimizuota ribotai vidinei planšetinių kompiuterių erdvei. Jis tvarko duomenų perdavimą ir signalų priėmimą 4G LTE tinklais, palaikydamas korinio ryšio ryšį, duomenų įkėlimą ir atsisiuntimą bei stabilų tinklo ryšį. Kaip įmontuota 4G LTE antena, ji skirta montuoti viduje, o ne naudoti kaip išorinė universali antena.

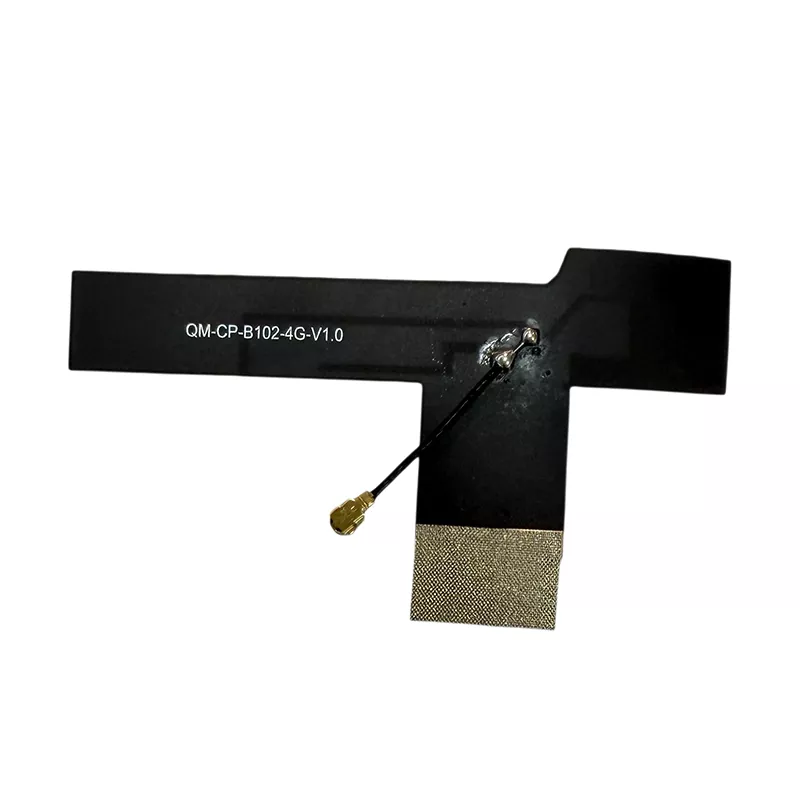

Palyginti su įprastomis vidinės antenos konfigūracijomis, šiame sprendime lankstus FPC substratas sujungiamas su kompaktišku profiliu, kad būtų galima pritaikyti skirtingas planšetinių kompiuterių struktūras. Dizainas gali būti vertinamas vartotojų, švietimo, pramonės ir specializuotų planšetinių kompiuterių pritaikymui pagal reikalingas dažnių juostas ir montavimo sąlygas.

Suderinamų įrenginių asortimentas

Kaip universali ir pritaikoma 4G LTE antena, skirta planšetiniams kompiuteriams, šis produktas yra skirtas planšetiniams įrenginiams, kurie palaiko 4G tinklo ryšį. Suderinamumas priklauso nuo įrenginio palaikomų dažnių juostų, vidinės antenos erdvės ir RF sąsajos.

• Vartotojams skirti civiliniai planšetiniai kompiuteriai: namų pramogų planšetiniai kompiuteriai, viso tinklo ryšio planšetiniai kompiuteriai ir nešiojamieji asmeniniai planšetiniai įrenginiai

• Mokomieji komerciniai planšetiniai kompiuteriai: mokinių mokymosi planšetiniai kompiuteriai, studentų mokymosi planšetiniai kompiuteriai, mokymo įstaigų komerciniai planšetiniai kompiuteriai

• Pramoniniai tvirti planšetiniai kompiuteriai: pramoniniai rankiniai planšetiniai kompiuteriai, atsparūs dulkėms, vandeniui ir sprogimui pramoniniai planšetiniai kompiuteriai, išmanieji lauke naudojami planšetiniai kompiuteriai

• Specialūs transporto priemonėse montuojami planšetiniai kompiuteriai: transporto priemonės informacinės ir pramoginės planšetės, logistikos ir transporto transporto priemonių terminalai, statybinės technikos valdymo planšetės

• Konkrečiai pramonės šakai pritaikyti planšetiniai kompiuteriai: medicininiai planšetiniai kompiuteriai, saugos stebėjimo planšetiniai kompiuteriai, išmanieji sandėlio terminalų planšetiniai kompiuteriai, daiktų interneto išmanieji planšetiniai įrenginiai

Išsamios techninės specifikacijos

Diegimo ir naudojimo vadovas

Ši planšetinio kompiuterio 4G duomenų antena skirta vidiniam įdiegimui suderinamuose planšetiniuose įrenginiuose. Jis gali būti naudojamas įrenginių gamybos, priežiūros ir antenos keitimo projektuose. Montuoti turėtų personalas, susipažinęs su planšetinio kompiuterio išardymu ir RF jungties valdymu. Konkretūs diegimo veiksmai yra tokie:

1. Išardymas ir valymas: išjunkite planšetinį kompiuterį, nuimkite galinį dangtelį ir nuvalykite dulkes bei šiukšles nuo vidinės įrengimo srities. Įsitikinkite, kad montavimo paviršius yra lygus, švarus ir be iškilimų ar kliūčių.

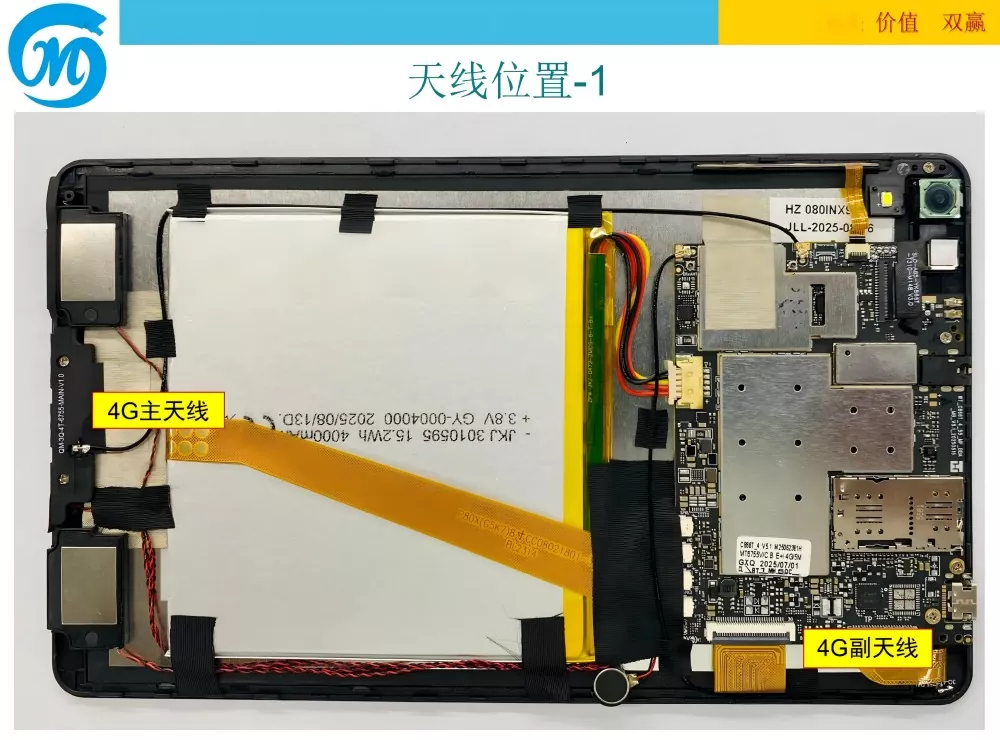

2. Padėties nustatymas ir tvirtinimas: nuimkite aukštai temperatūrai atsparią lipnią apsauginę plėvelę nuo antenos galo. Tiksliai sulygiuokite jį su rezervuota antenos padėtimi planšetinio kompiuterio viduje, pastatydami ant laisvos įrenginio korpuso vietos, kurios neužstoja metalas. Švelniai spauskite 3–5 sekundes, kad įsitikintumėte, jog antena tvirtai laikosi, be laisvų ar pakylančių kraštų.

3. Sąsajos jungtis: antenos gale esančią IPEX jungtį sulygiuokite su RF lizdu planšetinio kompiuterio pagrindinėje plokštėje, tada spauskite vertikaliai žemyn, kol bus patikimai prijungtas. Užtikrinkite gerą kontaktą be laisvų jungčių ar prasto kontakto. Ši ryšio tvarka yra svarbi renkantis IPEX 4G LTE anteną suderinamai planšetinio kompiuterio RF sąsajai.

4. Sutvarkykite kabelių nukreipimą: tvarkingai išdėstykite antenos laidus, kad jie nebūtų pernelyg traukti, lenkti ar suspausti, ir laikykite juos toliau nuo šilumą sukeliančių vietų, tokių kaip akumuliatorius ir pagrindinė plokštė, kad išvengtumėte ilgalaikio senėjimo ir pažeidimų.

5. Diegimo testas: vėl uždėkite planšetinio kompiuterio galinį dangtelį, pritvirtinkite tvirtinimo varžtus, įjunkite įrenginį, įjunkite 4G tinklą, patikrinkite interneto greitį ir signalo stiprumą ir prieš įprastą naudojimą patikrinkite, ar nėra signalo anomalijų ar atjungimo problemų.

Įmonės fonas

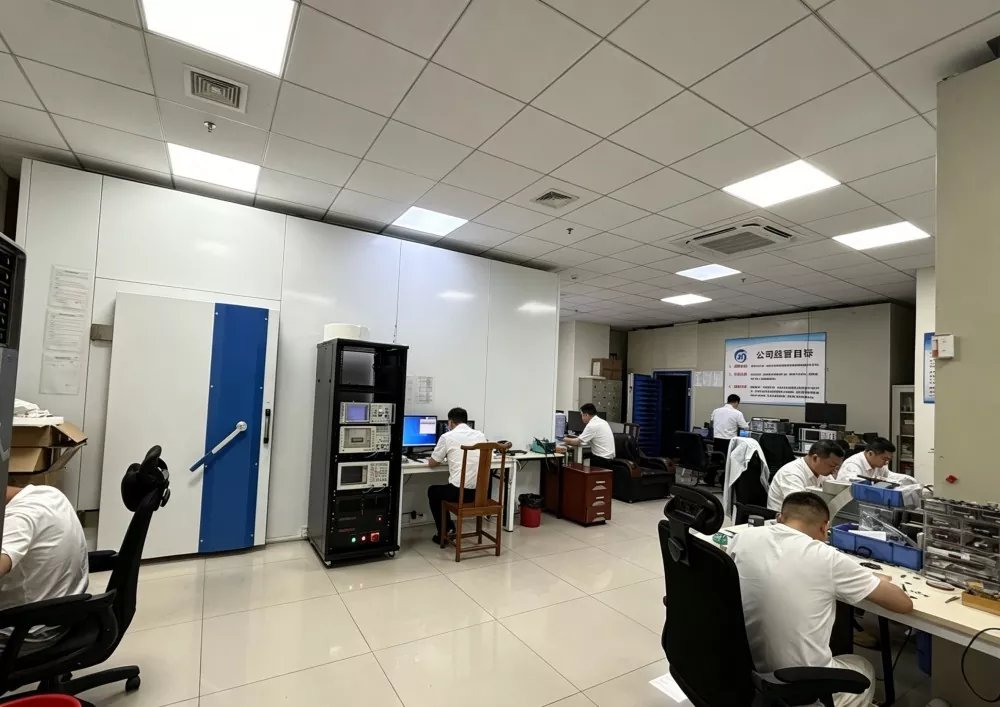

„Shenzhen Qianmu Communication Technology Co., Ltd.“ daugiau nei dešimtmetį užsiima ryšių antenų pramone ir yra Kinijos gamintojas ir tiekėjas, integruojantis antenų mokslinius tyrimus ir plėtrą, formų kūrimą, didelio masto gamybą, kokybės kontrolės testavimą ir aptarnavimą po pardavimo. Įmonė specializuojasi belaidžio ryšio antenų sprendimuose, įskaitant Tablet 4G Data Antenna produktus, IoT antenas ir įmontuotas terminalų antenas. Jos patalpose yra gamybos operacijos, gamybos linijos, MTEP laboratorijos ir bandymo įranga, skirta produktų kūrimui ir kokybės kontrolei palaikyti. Gali būti organizuojami gamyklos vizitai, o gamybos ir tikrinimo procesams taikomos įmonės kokybės valdymo procedūros.

Kiekvienas iš pagrindinių komandos narių turi daugiau nei 10 metų patirtį ryšių antenų tyrimų ir plėtros srityje, turi patirties signalų pritaikymo, varžos derinimo ir įvairių planšetinių kompiuterių vidinių diegimo reikalavimų srityje. Komanda suteikė antenų sprendimus daugiau nei 300 skaitmeninių terminalų ir pramoninės įrangos gamintojų visame pasaulyje. Galimi individualūs sprendimai pagal gaminio reikalavimus ir įrenginio integravimo sąlygas.

Produkto pasirinkimo vadovas

Renkantis planšetinio kompiuterio 4G LTE anteną, dažniausiai atsižvelgiama į dažnių suderinamumą, diegimo vietą, jungties tipą ir RF našumą. Šie punktai gali padėti nustatyti, ar siūloma antena tinka konkrečiam planšetinio kompiuterio projektui.

• Patikrinkite dažnių juostų suderinamumą: pirmenybę teikite antenoms, kurios apima reikiamas dažnių juostas. Jei naudojate buitinius įrenginius, patikrinkite suderinamumą su numatytomis laikmenomis; eksporto įrenginiams patvirtinti tikslinėje rinkoje naudojamų dažnių juostų palaikymą. Trūksta juostų gali turėti įtakos signalo priėmimui ir duomenų našumui.

• Patikrinkite medžiagą ir meistriškumą: lanksti FPC 4G antena gali atitikti vidinius montavimo reikalavimus, kai reikalingas plonas, lankstus substratas. Peržiūrėkite pagrindą, laidųjį elementą ir izoliacinę dangą, kad nustatytumėte, ar konstrukcija tinka numatytai montavimo aplinkai.

• Patikrinkite faktinius bandymo parametrus: peržiūrėkite turimas bandymų ataskaitas ir matavimo duomenis. Pagrindiniai parametrai yra stiprinimas, SWR ir varža. Patvirtinkite, kad išmatuotas našumas atitinka tikslinio įrenginio ir veikimo juostų reikalavimus.

• Patikrinkite suderinamumo matmenis: pasirinkite tinkamus antenos matmenis pagal planšetinio kompiuterio vidinę erdvę. Itin ploniems įrenginiams apsvarstykite 0,15 mm storio konstrukciją ir patikrinkite turimą tvirtinimo plotą, kabelio trasą ir tarpą. Gali būti aptariami pasirinktiniai nestandartiniai dydžiai, siekiant išspręsti diegimo apribojimus.

• Patikrinkite RF jungtį: IPEX/U.FL jungtis turi atitikti planšetinio kompiuterio pagrindinės plokštės RF lizdą. Prieš užsakydami patvirtinkite jungties generavimą, laido ilgį ir prijungimo tvarką. Atsižvelgiant į įrenginio konstrukciją, vidinei LTE antenai planšetinio kompiuterio projektams gali prireikti kitos jungties arba kabelio konfigūracijos.

• Patikrinkite pritaikymą ir tiekimo galimybes: projektams, kuriems taikomi specialūs matmenys, kabelių ilgiai, jungties reikalavimai arba dažnio konfigūracijos, tinkinta planšetinio kompiuterio antena gali būti įvertinta pagal įrenginio specifikacijas. Prieš masinę gamybą patvirtinkite pavyzdžius, bandymų reikalavimus, gamybos kiekius ir pristatymo laiką.

• Patikrinkite gamintojo galimybes: rinkdamiesi ilgalaikį antenos tiekėją atsižvelkite į gamintojo patirtį, gaminių testavimą, kokybės kontrolę, pritaikymo parinktis ir aptarnavimą po pardavimo.

DUK

1 klausimas: ar ši planšetinio kompiuterio 4G duomenų antena palaiko užsienio 4G tinklus?

A: Antena palaiko dažnių juostas, nurodytas techninėse specifikacijose. Eksporto įrangos atveju palyginkite šias juostas su tikslinėje šalyje naudojamomis LTE juostomis ir planšetinio kompiuterio modemo reikalavimais. Gali būti aptariamos papildomos dažnių konfigūracijos, jei standartinės specifikacijos neapima reikiamų juostų.

2 klausimas: ar anteną galima pritaikyti pagal dydį, jungties tipą ir laido ilgį?

A: Taip. Tinkinimo parinktys gali apimti antenos matmenis, kabelio ilgį, jungties tipą ir dažnio konfigūraciją pagal vidinę įrangos struktūrą. Jei norite pritaikyti planšetinio kompiuterio antenos projektą, pateikite laisvą diegimo erdvę, reikalingas LTE juostas, RF jungties informaciją ir tikslinę programą, kad būtų galima įvertinti suderinamumą.

3 klausimas: kiek laiko galioja gaminio garantija? Kaip sprendžiamos kokybės problemos?

A: Produktui suteikiama 1 metų garantija ir visą gyvenimą trunkančios priežiūros paslauga. Dėl kokybės problemų, kurios nėra sukeltos dėl žmogaus padarytos žalos, nurodytoje paslaugų politikoje numatytas nemokamas pakeitimas arba siuntimas iš naujo, taip pat techninė pagalba, skirta naudojimo problemoms spręsti. Pateikdami užsakymą patvirtinkite taikomas sąlygas.

4 klausimas: ar dažnas lenkimas sugadins lanksčią anteną?

A: Gaminyje naudojamas lankstus FPC substratas, skirtas montuoti viduje. Venkite aštrių raukšlių, pasikartojančio per didelio lenkimo ar spaudimo spinduliuojančiam elementui ir tiekimo kabeliui. Įrengiant anteną turi būti laikomasi mechaninių reikalavimų, kad būtų išlaikyta jos struktūra ir radijo dažnis.

5 klausimas: koks yra minimalus užsakymo kiekis? Ar galima tiekti mišrias partijas?

A: Nurodoma, kad standartiniai sandėlyje esantys produktai neturi minimalaus užsakymo kiekio, palaikomos nedidelės mišrios partijos ir atsitiktiniai pirkimai. Dideliems užsakymams gali būti taikomos pakopinės kainos. Prieš užsakydami patvirtinkite esamas atsargas, pritaikymo reikalavimus ir gamybos laiką.

6 klausimas: kokią jungtį naudoja antena?

A: Standartinė sąsaja yra IPEX/U.FL universali jungtis su tinkinamomis terminalo parinktimis. Jungtis turi būti patikrinta, ar ji atitinka planšetinio kompiuterio pagrindinės plokštės RF lizdą. Jei reikia IPEX 4G LTE antenos, prieš gamindami patvirtinkite jungties generavimą ir kabelio ilgį.
